Артикул: FOD-7327
Товар не поставляется
Дополнительные услуги:

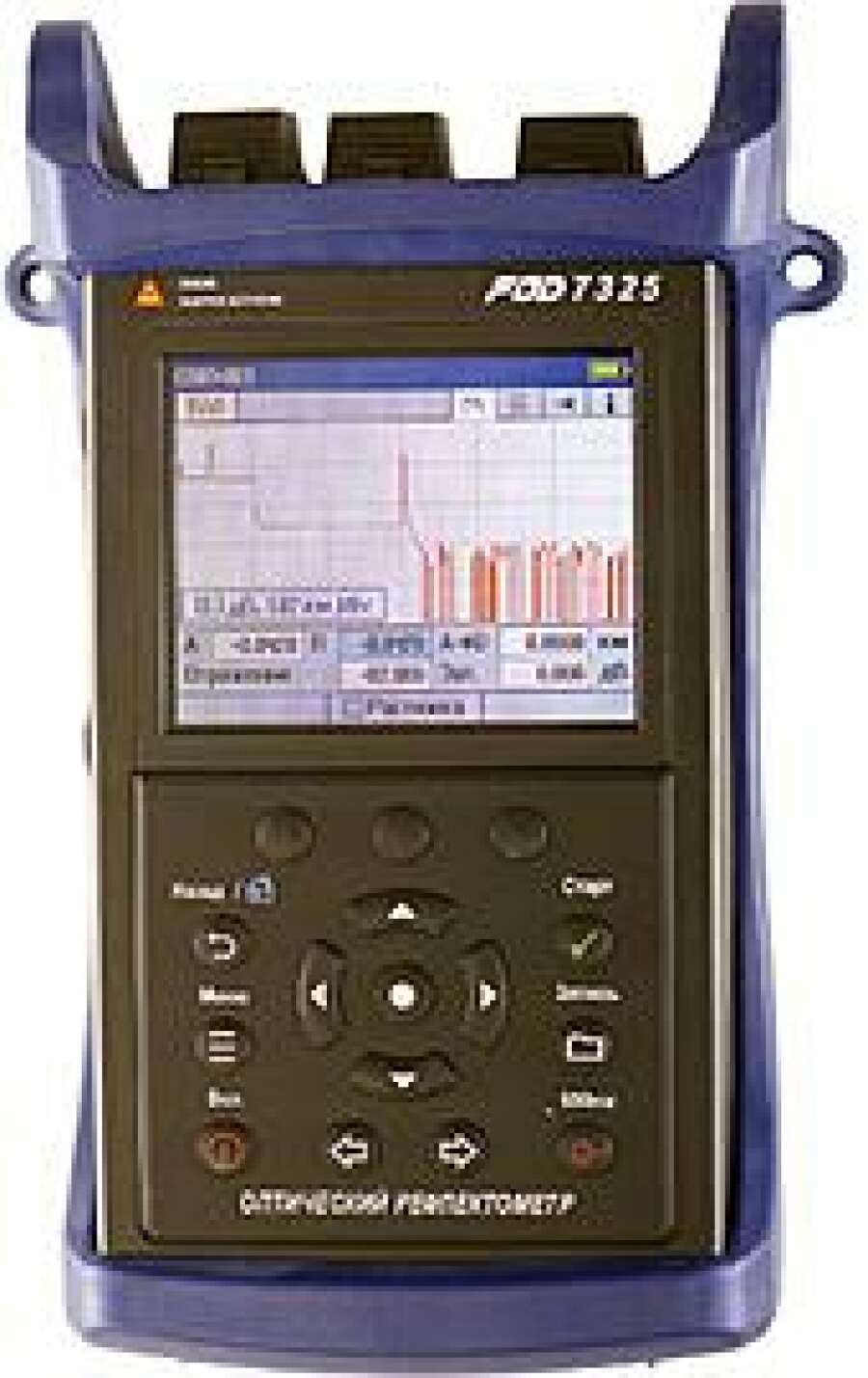

| Оптический рефлектометр | |
| Центральные длины волн | 1310±20 / 1490±20 / 1550±20 нм |
| Динамический диапазон (SNR=1, 3 мин) | 42 / 40 / 42 дБ |
| Диапазон измерения расстояний | от 250 м до 240 км |
| Ширина зондирующего импульса | 5, 10, 30, 100, 300 нс; 1, 3, 10, 20 мкс |
| Количество точек данных | до 30 000 |
| Расстояние между точками данных | 5 см (до 1,5 км), диапазон/30000 (более 1,5 км) |
| Погрешность измерения расстояния | ± (1 + 0,003% x расстояние + расстояние между точками) |
| Линейность | ± 0,05 дБ/дБ |
| Показатель преломления | от 1,4000 до 1,6000 с шагом 0,0001 |
| Мертвая зона по событиям1 | 0,8 м (максимальное значение) |
| Мертвая зона по затуханиям | 3,5 м (максимальное значение) |
| PON мертвая зона2 | ≤25 м |
| Формат сохранения данных | Telcordia SR-4731 |
| Встроенная память для сохранения результатов измерений | SD карта, >1000 трасс |
| Интерфейсы | USB функциональный порт (Mass storage device), Bluetooth |
| Защита от встречного излучения | есть |
| Контроль встречного излучения3 | есть |
| Порог срабатывания защиты | 0,3 мкВт (-35 дБм) |
|
1. Максимальное расстояние между двумя точками, находящихся на уровне 1,5 дБ с двух сторон ниже пикового уровня 45 дБ события, измеренное при импульсе 5 нс.
2. Максимальное расстояние от начала ответвителя 1х16 (13 дБ) до точки, где рефлектограмма достигает уровня, находящегося выше уровня рассеяния на 0,5 дБ. Длительность импульса 100 нс, высокое разрешение,время накопления 60 секунд. Типичное значение.
3. Обнаружение и сигнализация наличия встречного излучения на длинах волн 1490 или 1550 нм.
|
|
| Источник оптического излучения | |
| Выходная мощность непрерывного излучения |
-1 дБм (1310, 1550 или 1650 нм) |
| Стабильность | < ± 0,05 дБ в течение 1 часа после 5 мин прогрева |
| Внутренняя модуляция | 270 Гц, 330 Гц, 1 кГц, 2 кГц, ID волны, непрерывное излучение |
| Длина волны ID | 1310, 1490, 1550, 1650 нм и любые возможные комбинации |
| Рабочие длины волн | 1310±20, 1490±20, 1550±20 нм |
| Ширина спектра | < 5 нм |
| Измеритель средней мощности | |
| Длина волны калибровки | 1310, 1490, 1550, 1625, 1650 нм |
| Тип фотодиода | InGaAs |
| Измеряемая мощность | от +23 до -50 дБ |
| Точность | ±0,25 дб |
| Разрешение | 0,01 дБ |
| Погрешность | ±0,25 дБ |
| Диапазон обнаружения сигналов тональной частоты и ID | от +3 до -35 дБ |
| Единицы измерения | дБ, дБм, Вт |
| Формат хранения результатов измерения | XML |
| Определитель обрывов волокна | |
| Длина волны | 635±10 нм |
| Выходная мощность излучения | >0,8 мВт в волокне 9/125 мкм |
| Тип излучателя | лазер, класс безопасности 1 |
| Режимы | модуляция 2 Гц, непрерывный |
| Общие параметры | |
| Размеры в резиновом кожухе | 201 x 130 x 53 мм |
| Вес | 800 г |
| Питание | Li-Ion батарея, блок питания 100-240 В / 50-60 Гц |
| Время работы в режиме непрерывного сканирования без подзарядки аккумуляторов | 10 ч |
| Рабочая температура | от -10 до +50°C |
Адаптеры OTDR, применяемые с прибором:
Адаптеры OPM, применяемые с прибором:
Адаптеры VFL, применяемые с прибором:
