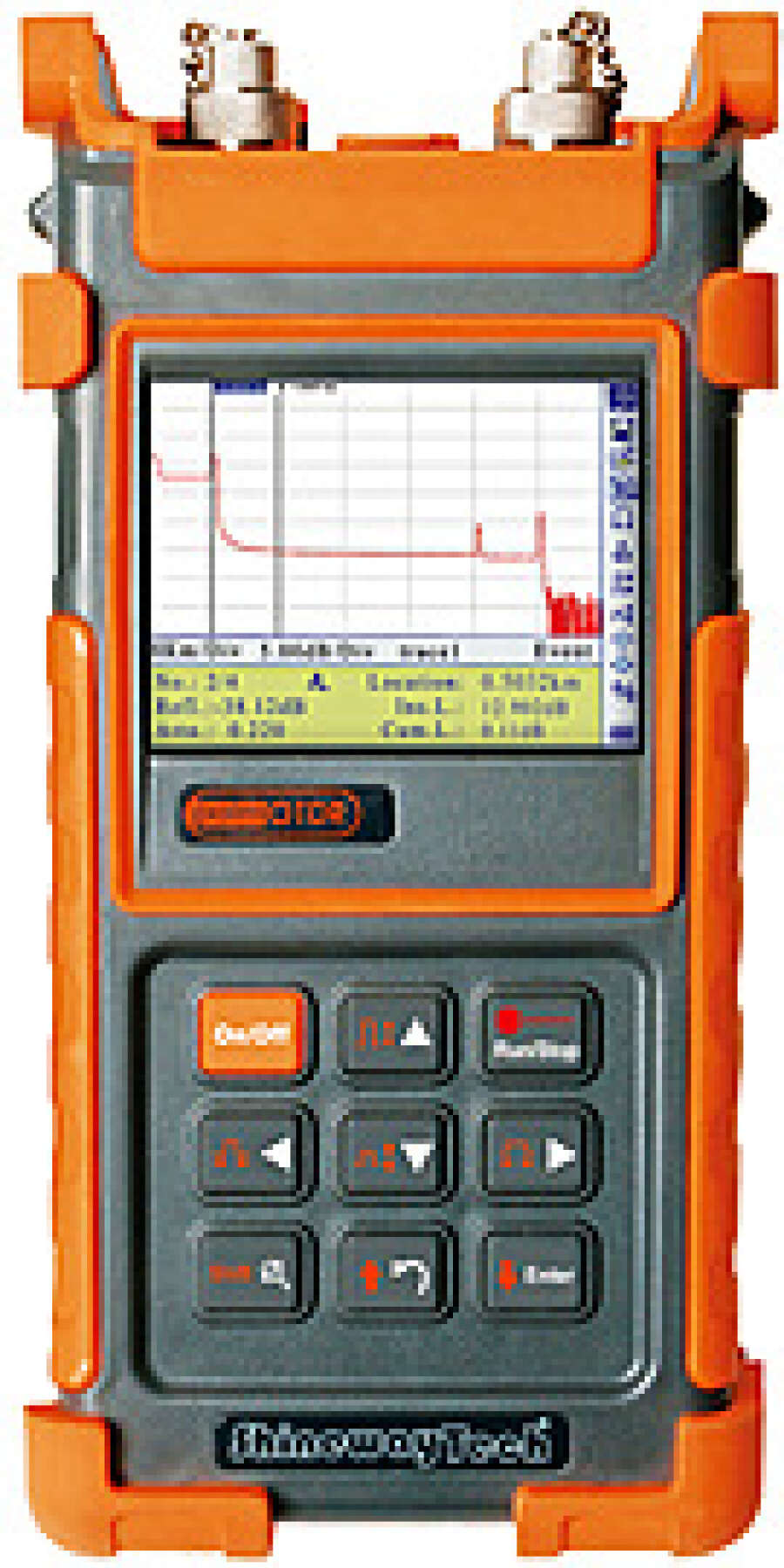

Shinewaytech PalmOTDR-P33C - оптический рефлектометр, 1310/1550/ фильтр 1650нм, 38/37/37дБ, PON PM

Shinewaytech PalmOTDR-P33C - оптический рефлектометр линейки PalmOTDR  для инсталляции и технического обслуживания FTTx/PON сетей или диагностики городских одномодовых волоконного-оптических линий до 170км.

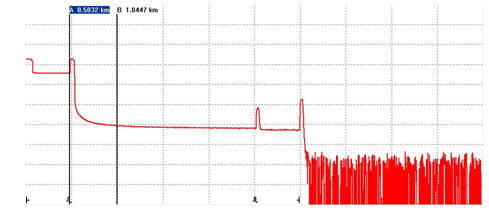

Назначение прибора: обнаружение дефектов волокна (сварок, коннектеров, сплиттеров, макро-изгибов), определение длины кабеля и расстояния до повреждений, измерений потерь, измерение мощности оптического сигнала.

• Рабочие длины волн 1310/1550нм, фильтрованная 1650нм;
• Динамический диапазон 38/37/37 дБ;
• Встроенный PON измеритель мощности.

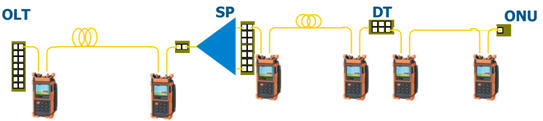

Тестирование FTTx/PON

 Shinewaytech PalmOTDR-P31C позволяет тестировать FTTx сети в пассивном режиме на этапе строительства и ввода в эксплуатацию  на длинах волн 1310/1550нм и в активном режиме после запуска сети на фильтрованной длине 1650нм. В этом случае не нарушается и не прерывается трафик абонентов.

Динамический дианазон 37 дБ позволяет тестироваль PON-сети, построенные с использованием сплиттеров (развитвителей).

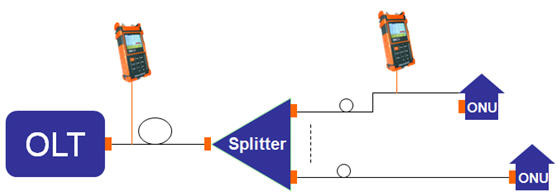

Тестирование сквозь сплиттеры:

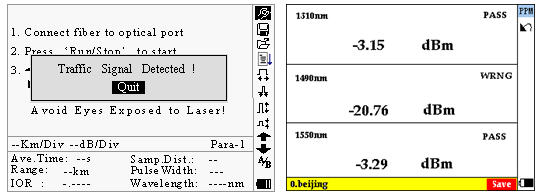

Встроенный PON измеритель мощности, проверяет качество PON сигнала на трех длинах волн 1310/1490/1550нм в сквозном или пакетном режимах. Тест можно проводить на любом участке сети. Результат измерений выводится в виде "Прошел / Не прошел".







Дополнительные опции Shinewaytech PalmOTDR-P33C

• Источник стабилизированного излучения SWT-palmOTDR-XXX-S

Комплект поставки Shinewaytech PalmOTDR-P33C

• Рефлектометр PalmOTDR
• FC/PC коннектор
• NiMH аккумулятор
• Программное обеспечение TraceManager на CD
• Кабель USB/RS-232
• AC адаптер питания
• Сумка
• Сертификат о калибровке
• CE сертификат
• Инструкция
