ARGUS 42 plus - тестер ADSL (Annex A+B+M)

Артикул: ARG-105262

Товар не поставляется

Запросить аналоги Вопрос менеджеру

Гарантия: 12 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

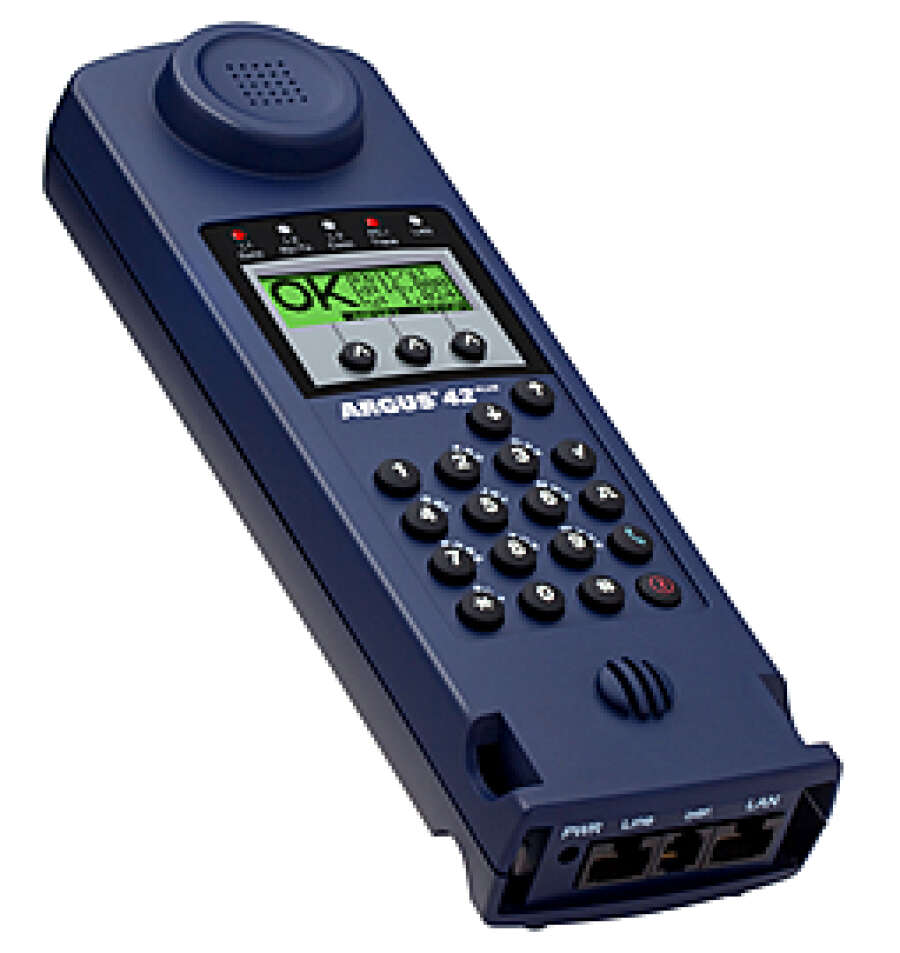

Intec ARGUS 42 plus (ARG-105262) - современный тестер ADSL/ADSL2/ADSL2+ (Annex A+B+M). С помощью опций, функционал прибора можно расширить до анализатора традиционной телефонной сети ADSL поверх POTS (Annex A) так и для ISDN (опция), предоставляя обширный диапазон тестов на доступах интерфейсов VoIP (опция) и использовать его для осуществления голосовых вызовов через VoIP технологию.

Прибор очень компактный и легкий для понимания. Дисплей графически отображает спектр передаваемого сигнала ADSL. На спектрограмме сигнала отчетливо видно наличие помех в линии.

Базовые модели ARGUS 42 plus
ARGUS 42 plus - тестер с интерфейсом ADSL/ADSL2/ADSL2+ (Annex A+M)	ARG-105202
ARGUS 42 plus - тестер с интерфейсом ADSL/ADSL2/ADSL2+ (Annex B)	ARG-105032
ARGUS 42 plus - тестер с интерфейсом ADSL/ADSL2/ADSL2+ (Annex A+B+M)	ARG-105262

Дополнительные интерфейсы для базовых моделей
ISDN BRI S/T (TE) и POTS - дополнительный интерфейс определяется при заказе	ARG-014517
ISDN BRI U (2B1Q) - дополнительный интерфейс определяется при заказе	ARG-014551
ISDN BRI U (4B3T) - дополнительный интерфейс определяется при заказе	ARG-014550
POTS TE - дополнительный интерфейс определяется при заказе	ARG-014519

Возможности и функции базовой комплектации Argus 42plus
Gigabit Ethernet интерфейс	Ethernet интерфейс (10/100 Base-T) с авто согласованием Эмуляция терминального устройства

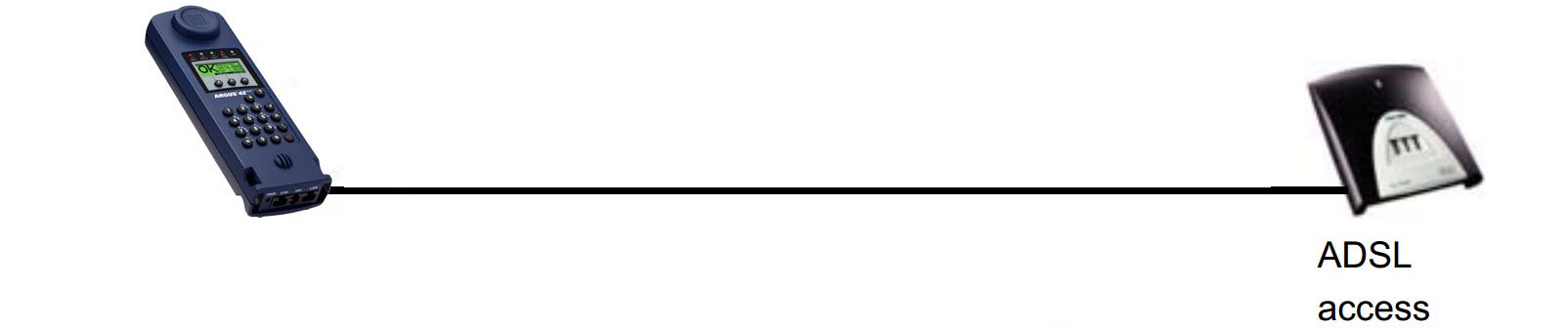

ATU-R: Эмуляция ADSL модема и ПК:	Режим подразумевает подключение непосредственно к доступу ADSL. В этом случае прибор заменяет сразу модем и компьютер. ARGUS установит подключение к ADSL и определит параметры соединения.

Параметры измеряемые на доступе ADSL
Скорость ATM	Реальная используемая скорость ATM в кбит/с
Достижимая скорость ATM	Теоретически достижимая скорость ATM в кбит/с
Производительность	Загрузка линии в процентном соотношении
Режим задержки	Настройки DSLAM: с чередованием или быстрый
Затухание	Затухание линии в dB по всей длине и на всех частотах
Выходная мощность	Выходная мощность в dBm привязанных к mW
Отношение сигнал/шум	Показывает отношение сигнал/шум и величину помех, которые система еще может выдержать до появления критического значения битовых ошибок (BER)
Защита от импульсных помех	Показатель качества защитного механизма, степень влияния импульсных помех. Количество DMT символов, которые могут быть полностью искажены подряд, и не приводить ошибкам на более высоких уровнях.
Задержка чередования (Interleave delay)	Задержка (в мсек) вызванная чередованием блоков данных
FEC (Forward Error Correction)	Количество ошибок передачи, исправленных с помощью проверочных битовых ячеек f (far): ошибки, которые обнаружил DSLAM n (near): ошибки обнаруженные прибором
CRC (Cyclic Redundancy Check)	Совпадение контрольного суперкадра переданного с дальнего конца с вычисленным на месте. Несоответствие говорит о повреждении линии. f (far) и n (near)
HEC (Header Error Checksum)	Количество ячеек АТМ с плохими контрольными заголовками. f (far) и n (near)
Reset	Показывает, как часто счетчики ошибок были сброшены пользователем с помощью клавиши Reset
Resync	Количество ре-синхронизаций, которые выполнил прибор

Тестирование медных кабелей	Измерение сопротивления шлейфа - от 100 Ω до 100 кОм Измерение емкости цепи от 1 нФ до 1 мкФ Расчета длины линии (по сопротивлению или емкости шлейфа) Измерение напряжения постоянного тока: до +200 V; разрешение: 0,1 В Измерения параметров жила/жила/экран (земля). (кабель TRG не входит в комплект, ARG-004226) Обнаружение ВЧ частот на линии (опция ARG-004217)

Программное обеспечение WINplus online (ключ)	Конфигурирование тестера Argus через ПК Графическое и табличное отображение результатов тестирования Подготовка и печать отчетов о тестировании ISDN, xDSL, VoIP и т.д

Дополнительные опции ARGUS 42 plus
Обнаружение высокочастотного сигнала (Код: ARG-004217)	ARGUS будет автоматически проверять наличие высокочастотного сигнала (частота отображается в кГц).
Кабель TRG (Код: ARG-004226)	Кабель для измерения параметров жила/жила/экран (земля) ARG-004226

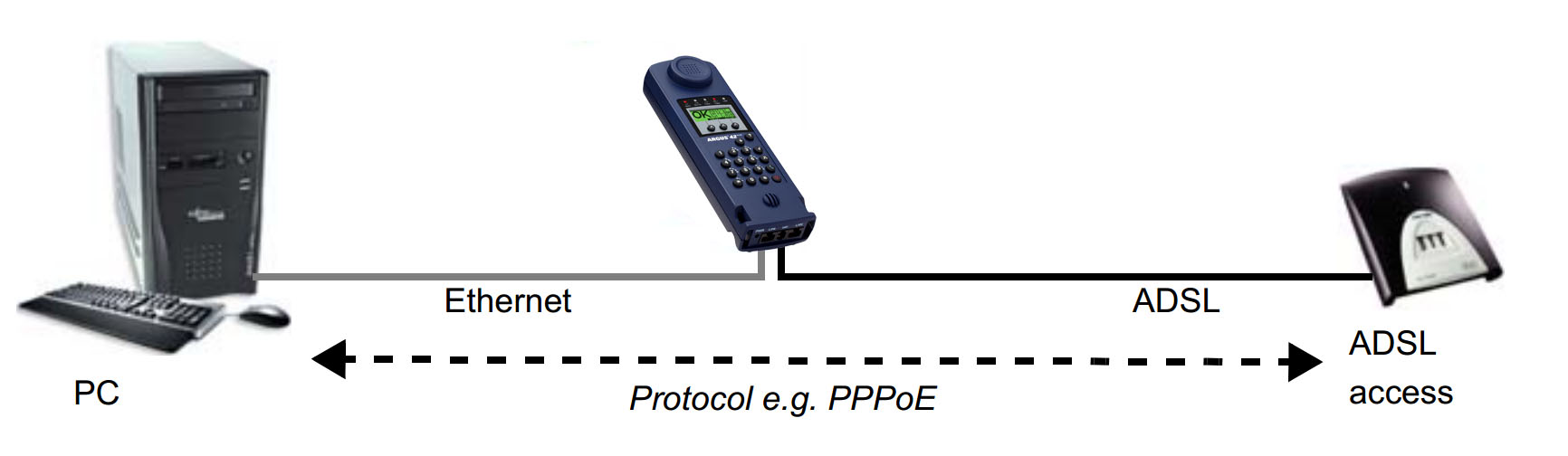

ATU-R Bridge: Эмуляция ADSL модема (Код: ARG-004210)	В режиме моста, ARGUS действует как DSL модем, то есть прибор пассивно пропускает все пакеты из стороны Ethernet в в сторону доступа к DSL (и наоборот). В этом режиме за установку соединения отвечает персональный компьютер (ПК)

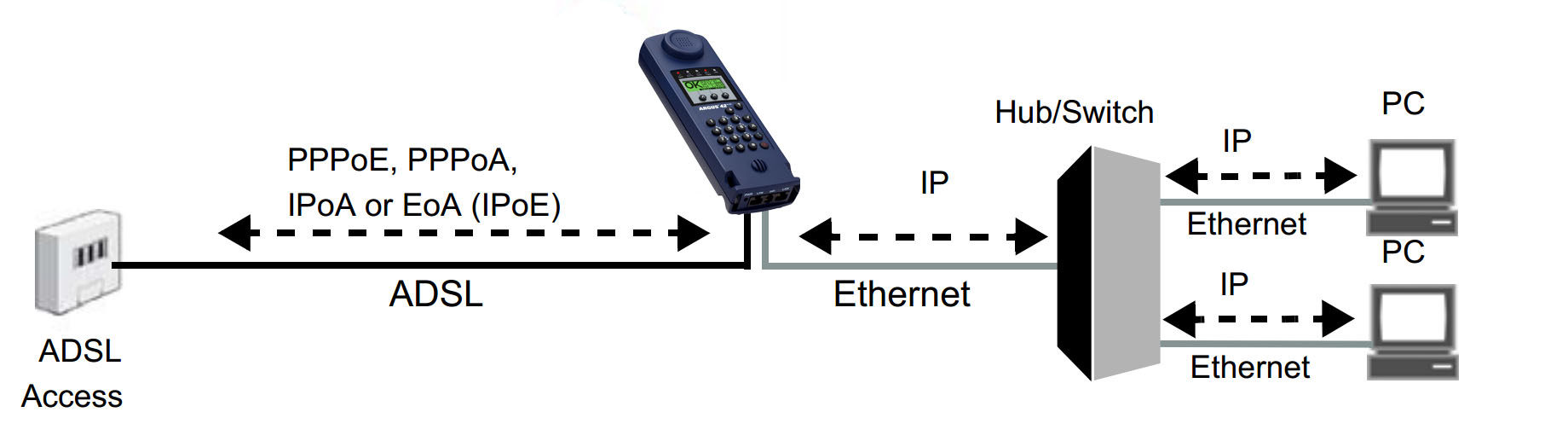

ATU-R Router: Эмуляция ADSL модема и маршрутизатора (Код: ARG-004204)	В режиме маршрутизатора тестер ARGUS заменяет не только модем, но и маршрутизатор. В этом случае через сетевое подключение к соединению могут получить доступ несколько персональных компьютеров (подключенных через концентратор/коммутатор). Сетевые IP-адреса могут назначаться статически или тестер ARGUS может служить сервером DHCP и назначать IP-адреса подключенным компьютерам.

IP-Ping тест (Код: ARG-004206)	ARGUS проверяет возможность подключения к интернет провайдеру, компьютеру или другому сетевому адресу через Ethernet соединение (сеть IP) или через соединение XDSL (через DSLAM и сеть ATM / IP). Тестер посылает тестовый пакет с заданным IP адресом (удаленного сайта) и ждет ответа. На основе принятого пакета оценивается доступность сети ATM или IP и сетевая задержка: Количество переданных пакетов Количество принятых пакетов Количество пакетов, переданных повторно Ошибки в контрольных суммах Количество принятых ошибочных пакетов Минимальная задержка, связанная с подтверждением приема пакета Максимальная задержка, связанная с подтверждением приема пакета Средняя задержка, связанная с подтверждением приема пакета Назначенный IP-адрес WAN Статистика
ATM тестирование (ADSL) (Код: ARG-004207)	Сканирование VPI (идентификатор виртуального пути) Сканирование VCI (идентификатор виртуального канала) ATM-OAM Ping (проверка доступность отдельных сетевых узлов ATM) Статистика битовых ошибок и ячеек ATM (входящего/ исходящего потока)
HTTP download (Код: ARG-004208)	При выполнении теста HTTP download, тестер ARGUS будет пытаться загрузить данные с веб-сайта или файла. На дисплее тестера ARGUS будет показана текущая скорость загрузки, а по завершении теста средняя скорость (в случае нескольких попыток загрузки).
IPTV - анализ MDI (Код: ARG-004237)	IP-адрес канала с анализируемым потоком данных. Номер порта канала. Минимальный полученный коэффициент задержки. Максимальный полученный коэффициент задержки. Среднее значение коэффициента задержки и т.д.
VoIP тестирование (Код: ARG-000432)	На доступе ADSL или Ethernet тестер ARGUS работает как VoIP телефон (терминал), с которым можно установить телефонное (голосовое) соединение. В качестве протокола сигнализации для VoIP тестер ARGUS использует протокол SIP. С помощью этого протокола тестер ARGUS можно использовать для работы в одно ранговой сети (напрямую, на адресной основе) или с регистрацией (прокси-сервер, SBC или аналогичный). Журнал, показывающий методы SIP и обмен кодами состояния Информация регистрации и регистратора Текущее пороговое значение MOS, используется в настоящее время голосовой кодек Журнал, показывающий методы SIP и обмен кодами состояния (журнал SIP) Пакеты полученные/переданные. Джиттер текущий/средний/минимальный (расчет в соответствии с RFC3550). Суммарное количество потерянных пакетов (не полученные пакеты RTP). Потеря пакетов текущая/средняя/минимальная/максимальная в процентах. Пакеты RTP полученные, но отклоненные буфером джиттера. Принятые дефектные пакеты RTP.
Программное обеспечение WINplus (CD) (Код: ARG-010012)	Настройка тестера Argus через ПК Графическое и табличное отображение результатов тестирования Подготовка и печать отчетов о тестировании ISDN, xDSL, VoIP,IPTV и т.д.
Программное обеспечение WINanalyse (CD) (Код: ARG-010057)	Настройка тестера Argus через ПК Графическое и табличное отображение результатов тестирования Подготовка и печать отчетов о тестировании ISDN, xDSL, VoIP,IPTV ... Все возможности ПО WINPlus Длительный мониторинг xDSL соединений и захват ошибок Длительный мониторинг IPTV Результаты в виде диаграмм для облегчения оценки отношения сигнал/шум, ошибок, потери синхронизации Полный анализ D-канала с созданием отчета в реальном времени (DSS1, X.25 и др.) Мониторинг D-канала в реальном времени, декодирование DSS1 и X.25

Дополнительные интерфейсы которые можно добавить в базовую модель
POTS TE (Код: ARG-014519)	POTS Monitor: высокоомное подключение (для прослушивания линии) Измерение уровня напряжения в нормальном случае и когда линия «занята» Измерение сопротивления линии (по шлейфу) и емкости линии (для разомкнутого состояния) Работа на линии POTS с DTMF и в режиме импульсного набора Определение номера вызывающего абонента в соответствии ETS 300 659/778 Поддержка отображения номера вызывающего абонента FSK и DTMF (дата, время, имя) Настройка DTMF по уровню сигнала, продолжительности сигнала и интервала
ISDN BRI S/T и POTS TE (Код: ARG-014517)	Режим доступа: Ведомый режим имитации TE Ведомый режим выделенной линии Конфигурация шины (режим уровня 2 D-канала) Точка-точка или Точка-многоточка Протокол D-канала (например DSS1) Доступность В-каналов: только В-канал 1, В-канал 2 или оба. Нет доступных В-каналов Тестирование коэффициента битовых ошибок (BERT = Bit Error Rate Test) Тестирование вспомогательных служб в DSS1 Тестирование X.31 Проверка возможности получения доступа к службе X.25 через D-канал Проверка настроек переадресации вызова на станции для тестируемого доступа (только DSS1)
U-интерфейс 4B3T - (Код: ARG-014550) 2B1Q - (Код: ARG-014551)	Линейная кодировка: 4B3T или 2B1Q, RJ-45 Тестирование в режиме терминального оборудованияTE Тестирование в режиме выделенной линии по U-интерфейсу Измерение напряжения в U-интерфейсе Стрессовое испытание (до 1200 мВт, включая измерение напряжения и тока) Тестирование телефонной линии в высокомном режиме

Общие характеристики ARGUS 42plus:

Интерфейсы	Разъем RJ-45 (Line) для ADSL, интерфейс U, BRI S/T и POTS Разъем (PWR) для внешнего источника питания Разъем RJ-11 (Ser.), интерфейс персонального компьютера Разъем RJ-45 10/100 Base-T (LAN) для режима моста и маршрутизатора и Ethernet Гнездо для подключения гарнитуры
Габариты и вес	Высота: 229 мм. Ширина: 72 мм. Глубина: 35 мм. Вес: около 425 г. с батареей
Питание	NiMH стандартные аккумуляторы Опциональный блок NiMH батарей (приобретается отдельно) Блок питания ARGUS 9 В / 0.56 А
Клавиатура	21 кнопка
Экран	LCD экран с подсветкой
Температурный режим	Температура заряда батарей: 0 °C до 40 °C Температура работы от батарей: 0 °C до +50 °C Температура хранения: -20 °C до +60 °C Влажность: до 95 % без конденсата
Соответствие	Безопасность пользователя тестера ARGUS проверяется в соответствии с EN60950-1. Отвечает требованиям RoHS в соответствии с правилами WEEE. Управление качеством в соответствии с DIN EN ISO 9001.

Поддерживаемые стандарты ARGUS 42plus:

ADSL (Line)	ITU-T G.992.1, Annex A (ADSL) ITU-T G.992.2, Annex A (G.lite) ITU-T G.992.3, Annex A (ADSL2) ITU-T G.992.5, Annex A (ADSL2+) ITU-T G.992.1, Annex B (ADSL) ITU-T G.992.3, Annex B (ADSL2) ITU-T G.992.5, Annex B (ADSL2+) ITU-T G.992.3, Annex M (ADSL2) ITU-T G.992.5, Annex M (ADSL2+) ANSI T1.413
Измерение сопротивления и емкости (Line)	Напряжение постоянного тока: максимально до +200 В, погрешность ±2%. Напряжение переменного тока: максимально до 120 В, погрешность ±2%. Измерение сопротивления: Погрешность для диапазона 100 Ом - 100 кОм ±2% Измерение емкости: Погрешность для диапазона от 1 нФ до 1 мкФ ±5%
ISDN BRI S/T (Line)	ITU-T I.430 ITU-T G.821 ITU-T X.31
ISDN U-интерфейс (Line)	ANSI T1.601
Ethernet (LAN)	IEEE 802.3 - 10 Base-T - 100 Base-T Autonegotiation (автоматическое согласование) Auto MDIX
Защита по напряжению	Напряжение постоянного тока: максимально +200 В постоянного тока Напряжение переменного тока: максимально 120 В переменного тока на 50 или 60 Гц

Стандартная комплектация ARGUS 42plus:

Тестер Argus 42plus с выбранным интерфейсом ADSL (Annex A+M или B или оба)
Ethernet интерфейс
Измерения физических параметров линии
USB шнур
ПО WINPlus online (только ключ)
Сумка для переноски
Защитный резиновый чехол
Тестовые шнуры (кроме шнура для измерения жила-жила-земля, TRG)
Адаптер питания
Инструкция (доступна инструкция на русском языке)

Интерфейсы тестера xDSL ARGUS 42plus:

Необходимые интерфейсы нужно выбрать при заказе прибора. Тестовые шнуры в кмплекте.

ADSL Annex A+M интерфейс, тестовые шнуры	ARG-004200
ADSL Annex B+J интерфейс, тестовые шнуры	ARG-004202
POTS TE интерфейс, тестовые шнуры	ARG-014519
ISDN BRI S/T (TE) и POTS интерфейс, тестовые шнуры	ARG-014517
ISDN BRI U (2B1Q) интерфейс, тестовые шнуры	ARG-014551
ISDN BRI U (4B3T) интерфейс, тестовые шнуры	ARG-014550

Дополнительные функции ARGUS 42plus:

Функция "моста" (ATU-R Bridge)	ARG-004210
Функция "маршрутизатора" (ATU-R Router)	ARG-004204
Режим обнаружения HF (высокой частоты)	ARG-004217
ATM test (VPI/VCI scan / OAM ping / statistics)	ARG-004207
HTTP Download test (через ADSL и Ethernet)	ARG-004208
IP Ping test (PPP login / IPPing через ADSL и Ethernet)	ARG-004206
Функция тестирования IPTV используя анализ MDI (через ADSL и Ethernet)	ARG-000435
Функция тестирования VoIP (через ADSL и Ethernet) (MOS/ R factor, Qos)	ARG-000432

Аксессуары ARGUS 42plus:

Автомобильное зарядное устройство для ARGUS	ARG-000056
Блок NiMH батарей (с резиновым держателем)	ARG-002941
Гарнитура для ARGUS	ARG-000061
Дополнительное ПО ARGUS WINplus	ARG-010012
Дополнительное ПО WINanalyse для Windows	ARG-010057
Кабель TRG (для измерений жила-жила-экран (A-B-C), ARG-004226	ARG-004226
Ремень для переноски ARGUS ( ARGUS 4x PLUS и ARGUS 3u)	ARG-000012
