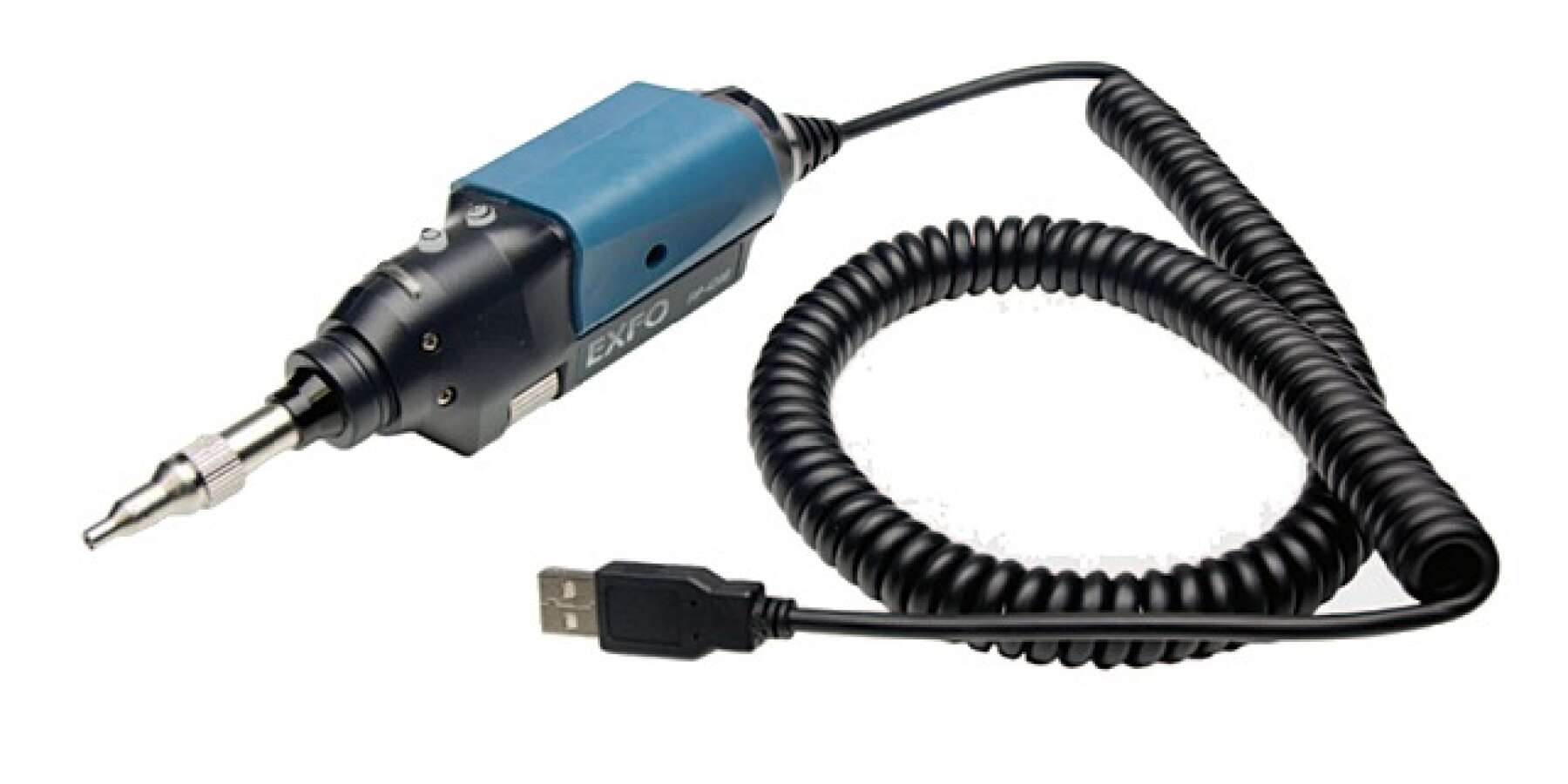

EXFO FIP-420B - цифровой USB видеомикроскоп без экрана (три режима увеличения, авто-центрирование)

EXFO FIP-420B - видеомикроскоп, который обеспечивает четкие цифровые изображения поверхности ферул оптических коннекторов, упрощая важнейший шаг в тестировании волоконных линий. Пренебрежение этапом контроля чистоты соединителей может привести к серьезным проблемам и их длительному поиску. Микроскоп разработан с учетом многолетнего опыта визуального контроля оптических сетей. Прибор был создан для ускорения исследования и сертификации, основываясь на отзывах пользователей о предыдущей модели.

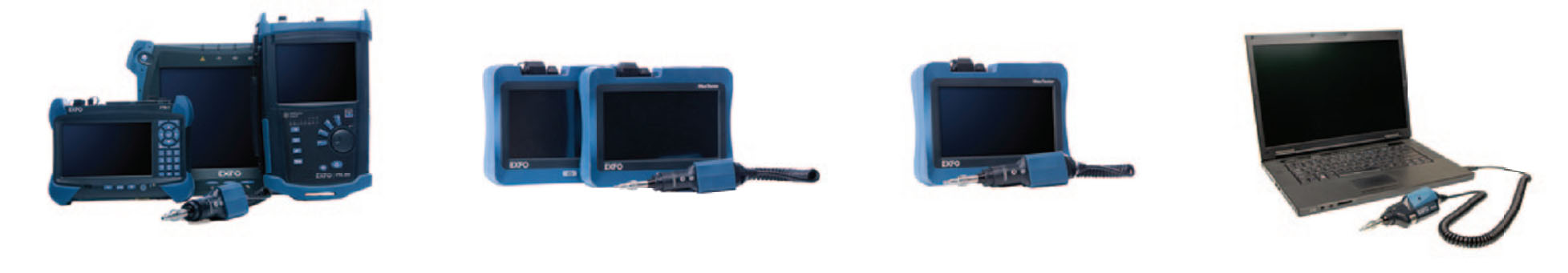

USB видеомикроскопы EXFO FIP-410B, FIP-420B и FIP-430B совместимы с:

• Оптические рефлектометры EXFO серии MAX-700C
• Платформы EXFO TK-1v2 и TK-1v2-PRO
• Платформы EXFO TK-2x и TK-2x-PRO
• Платформа EXFO TK-500-OCT-BTY
• Специальным экраном MAX-FIP
• ПК или ноутбуком (ПО входит в комплект поставки)

Стандартная комплектация микроскопа EXFO FIP-420B:

1. Микроскоп USB FIP-420B
2. Насадка универсальная 2.5 мм для коннектора патчкорда FC, SC, ST (FIPT-400-U25M)
3. Насадка универсальная 2.5 мм для порта патч-панели FC и SC (FIPT-400-FC-SC)
4. Мягкий чехол (GP-3108)
5. Программное обеспечение ConnectorMax2
6. Пластиковый органайзер для насадок (FIPT-BOX)
7. Защитный колпачок (GP-2175)
8. Руководство по эксплуатации (электронная копия)
9. Краткое руководство пользователя

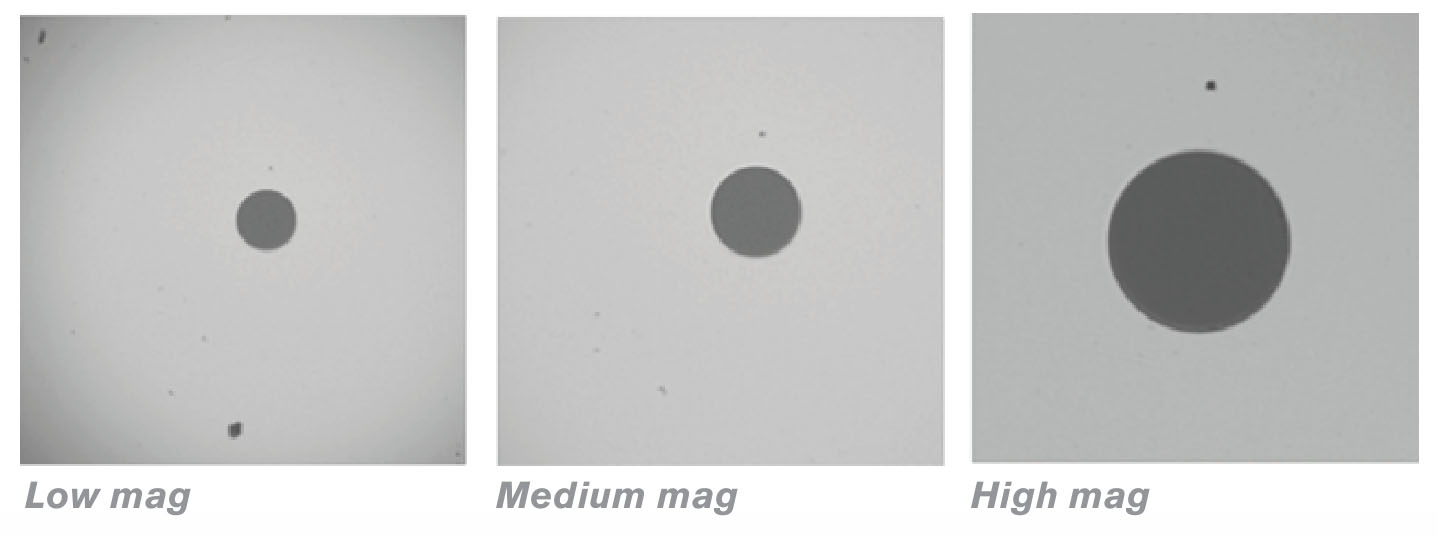

Три сменных увеличения:

Три режима увеличения: 912 мкм x 912 мкм (низкое), 608 мкм x 608 мкм (среднее), 304 мкм x 304 мкм (высокое) дают возможность рассмотреть всю поверхность ферулы. Для сравнения: диаметр волокна без буферного покрытия, составляет 250 мкм, а сердцевины (волновода) - 9 мкм.

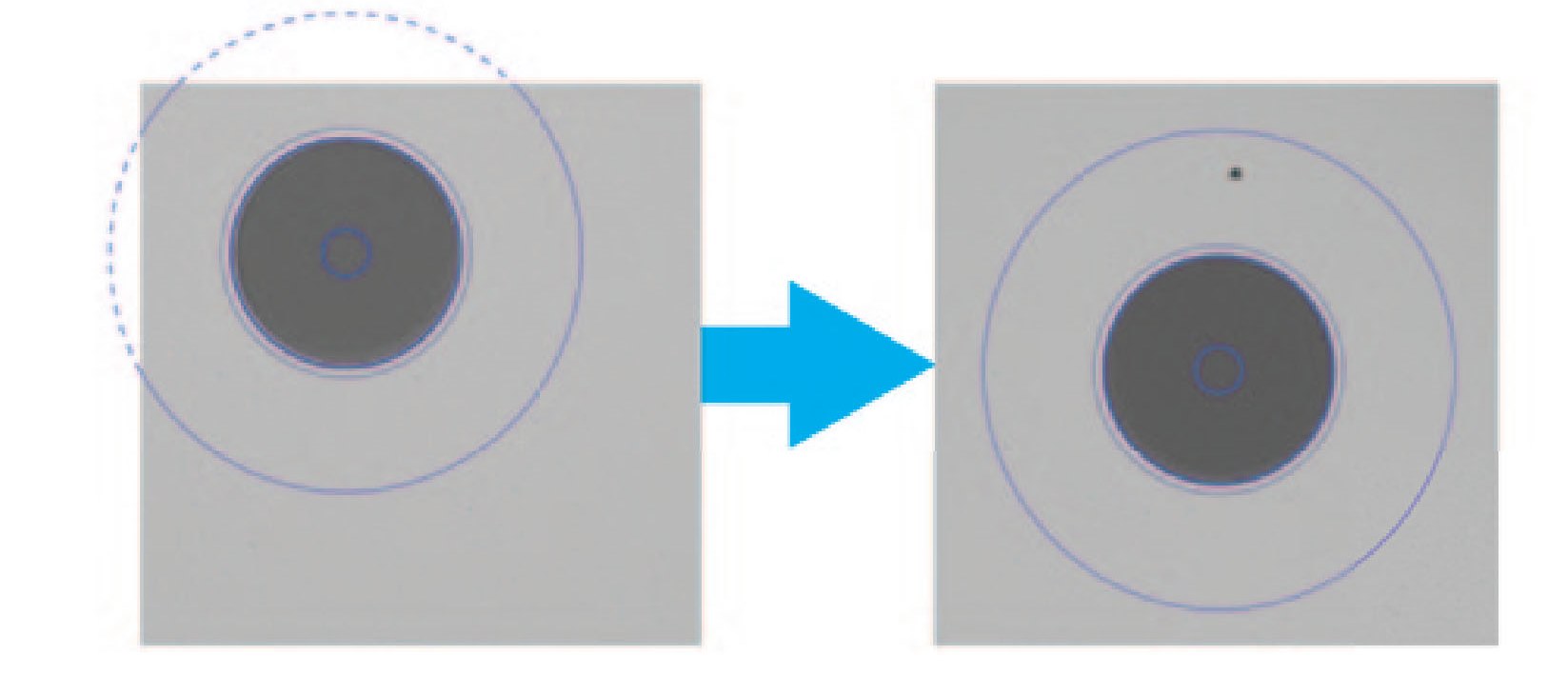

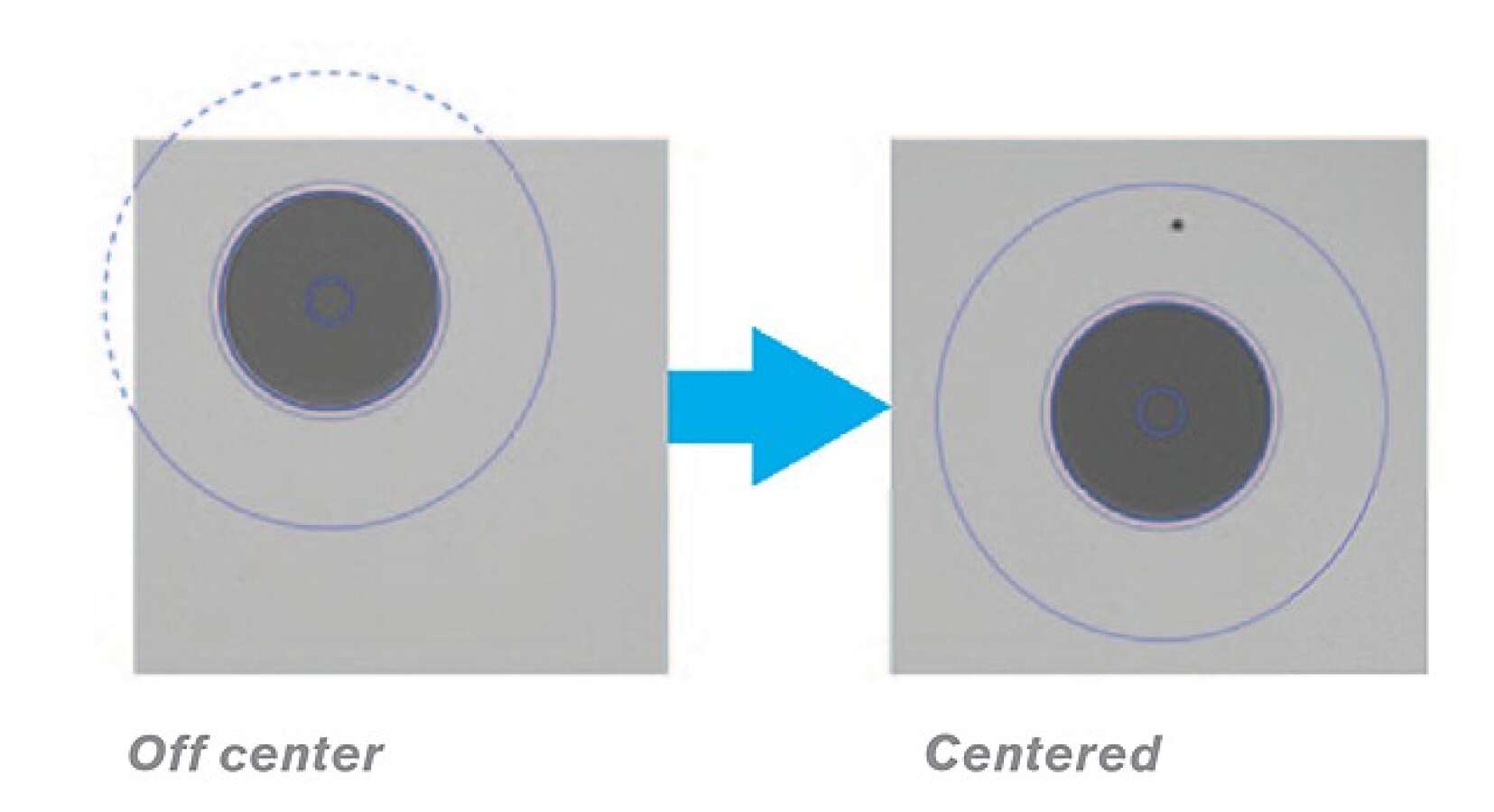

Автоматическая центровка изображения:

Эта функция доступна для моделей FIP-420B и FIP-430B. Она позволяет автоматически центрировать изображение именно на той области ферулы, которую действительно нужно диагностировать. Это гарантирует, что оператор не пропустит дефекты в невидимой области экрана. Пользователь должен только сфокусировать прибор и сделать снимок.

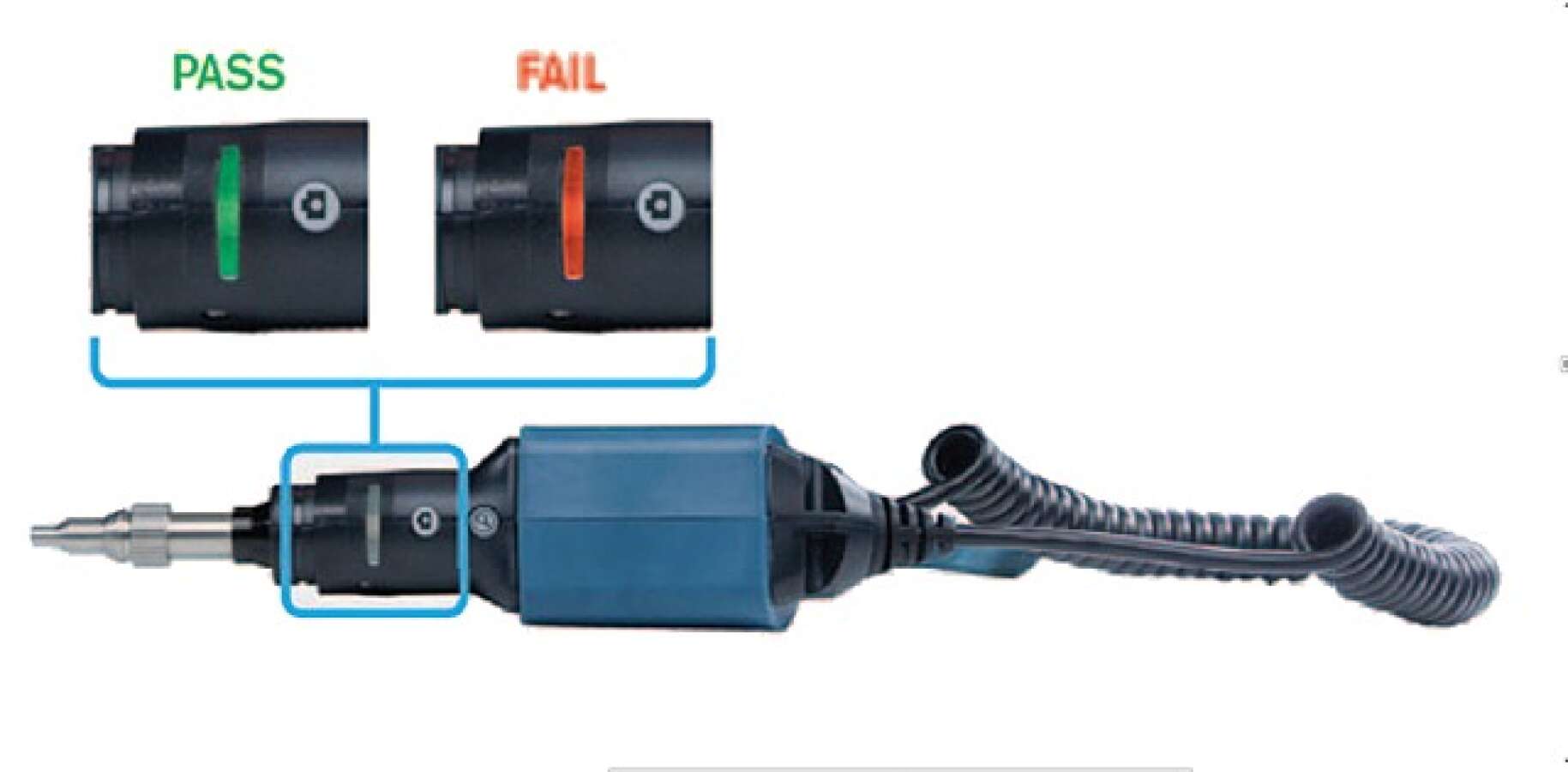

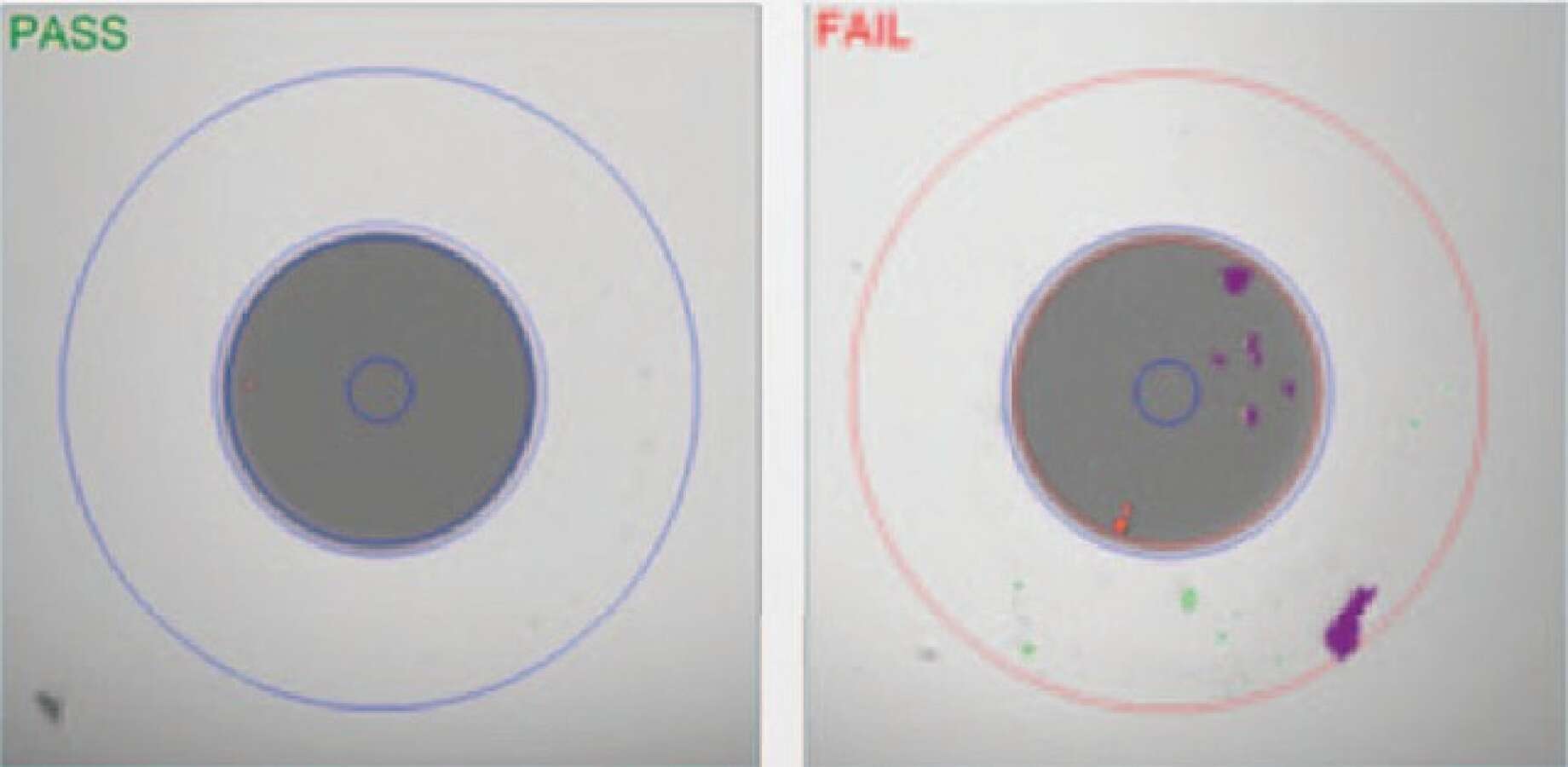

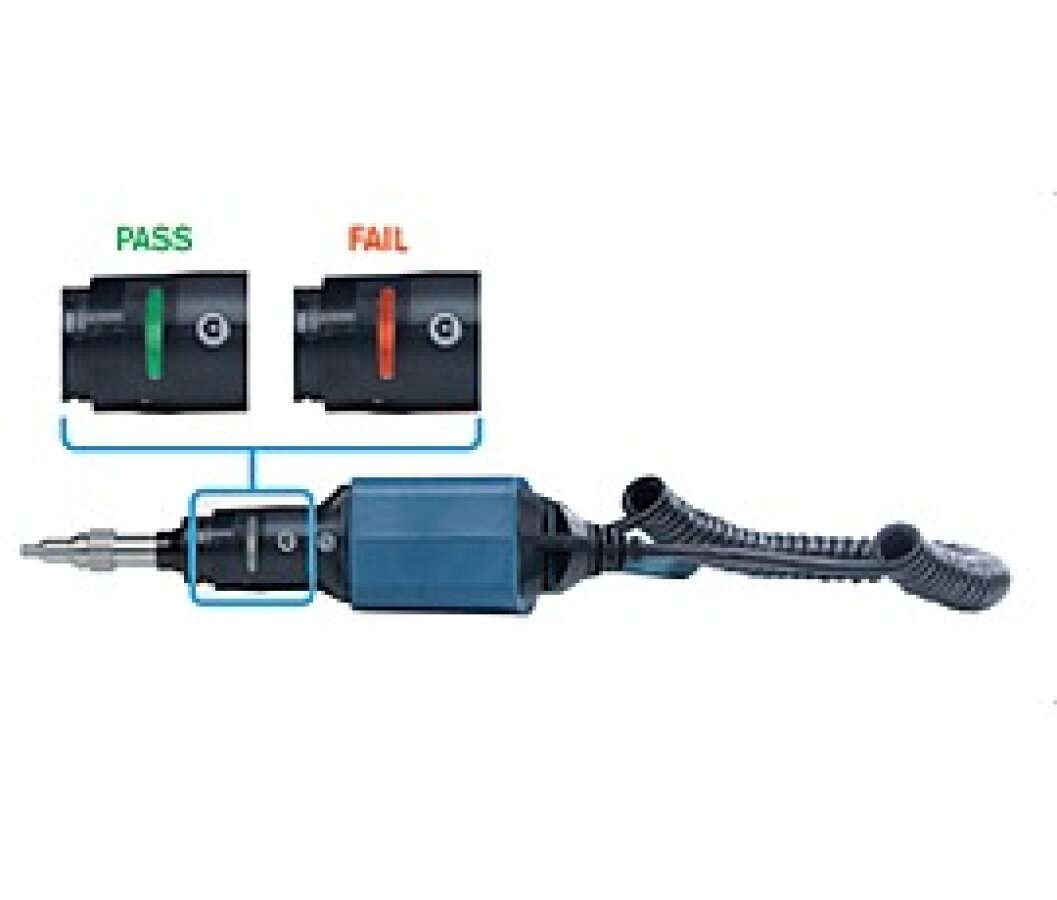

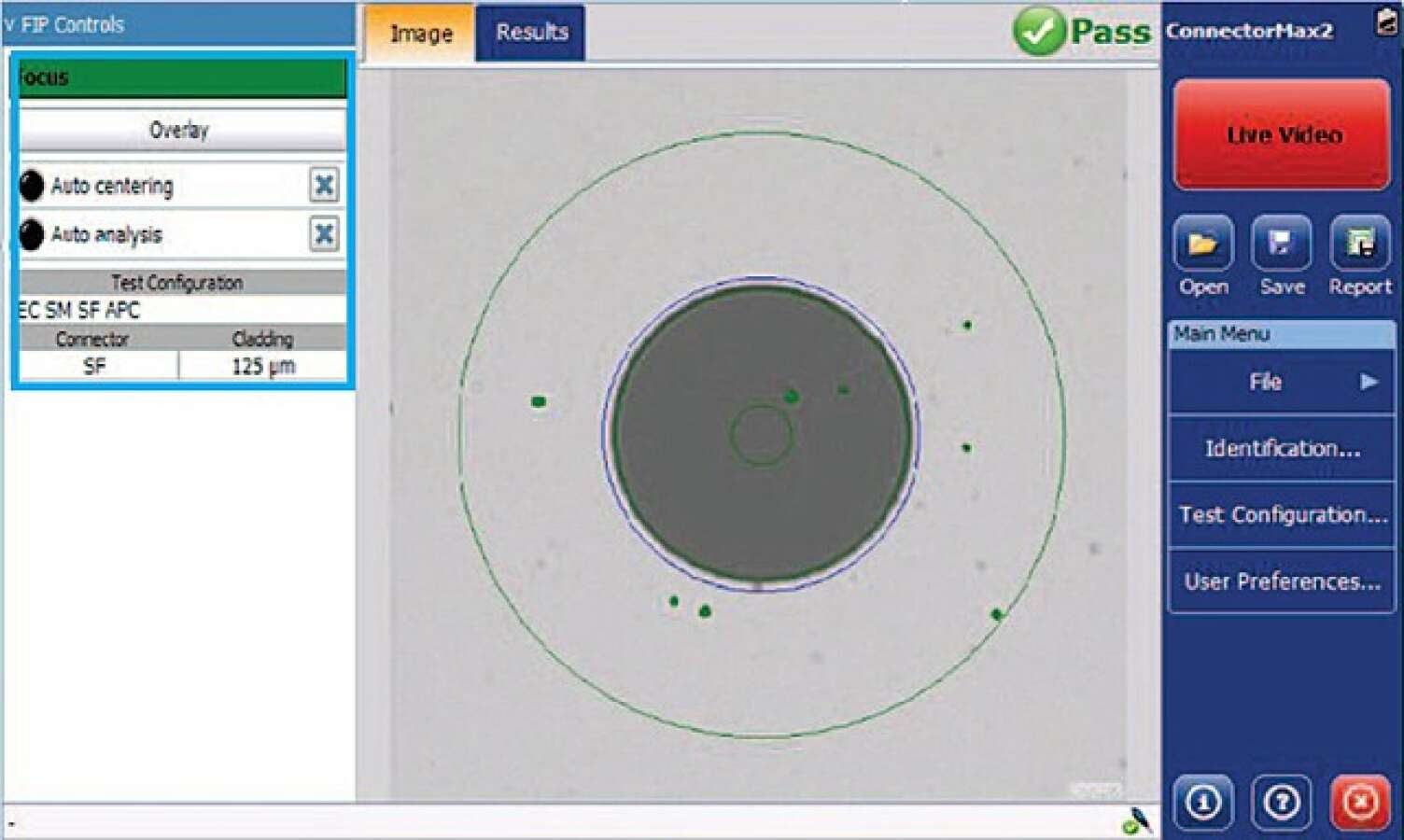

Автоматический анализ торца ферулы коннектора:

Микроскопы FIP-420B и FIP-430B, используя программное обеспечение ConnectoMax2, могут определять качество поверхности коннектора "годен/не годен". Программа позволяет автоматически оценивать качество поверхности, сохранять изображения тестируемых объектов и формировать подробные отчеты. На все это потребуется всего несколько секунд.
