VIAVI E8138C-65 - модуль рефлектометра 1310/1550 и 1650 нм (45/45/43 дБ) с фильтром с LS и PM для платформ MTS-6000/8000

Артикул: JD-E8138C-65

Товар не поставляется

Запросить аналоги Вопрос менеджеру

Гарантия: 36 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

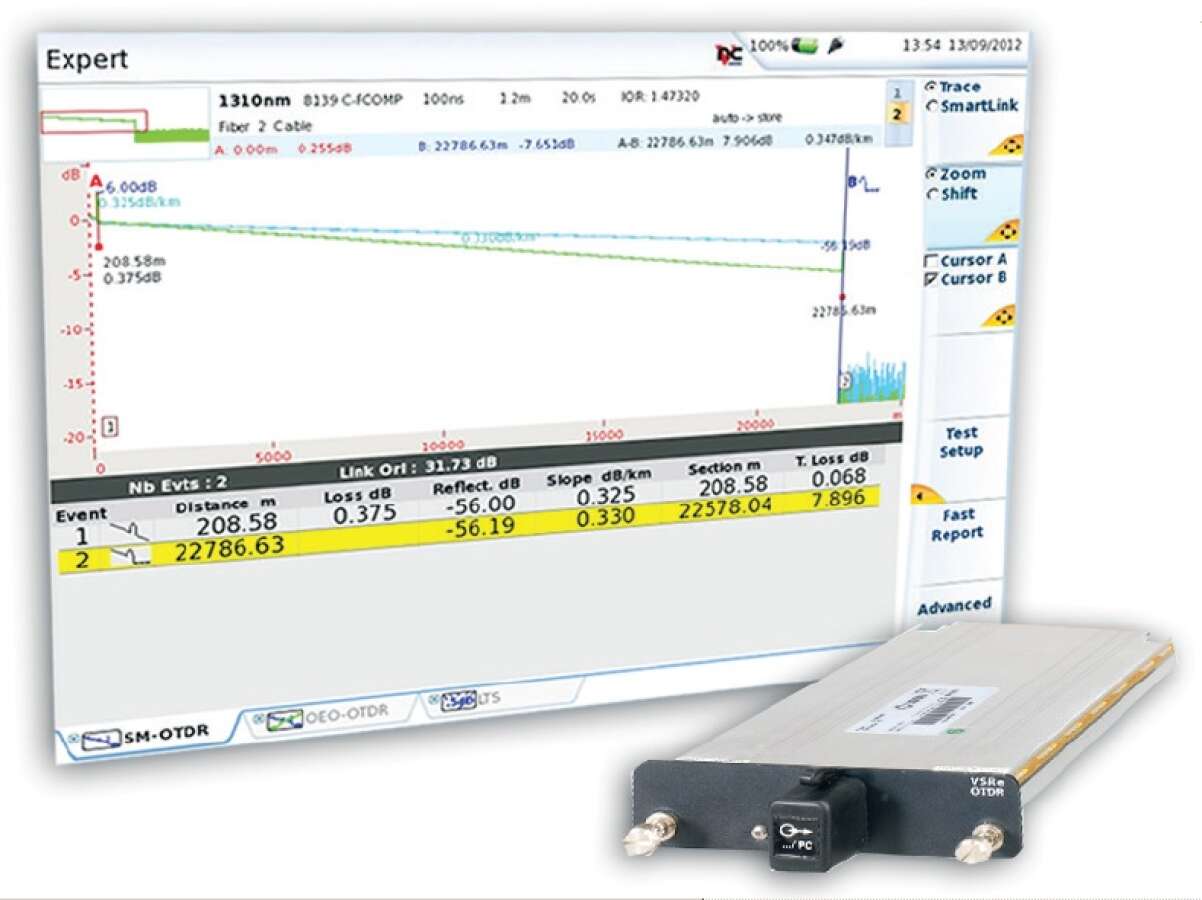

Модуль рефлектометра VIAVI E8138C-65 предназначен для определения физических характеристик оптического волокна и локализации неисправностей. Рефлектометром можно обнаружить следующие неоднородности: сварные соединения, коннекторы, макроизгибы, сплиттеры. OTDR используется для измерения длины волокна, потерь на неоднородностях, отражений на коннекторных соединениях и затухания.

Модуль для рефлектометрических измерений устанавливается в платформы VIAVI:
MTS-6000Av2 (требуется держатель модуля JD-E6100)
MTS-8000v2 (требуется держатель модуля JD-E8100)

Характеристики:

Длины волн: 1310/1550/1650 нм с фильтром (для активных линий)
Динамический диапазон: 45/45/43 дБ
Ширина импульса: 2 нс - 20 мкс
Мертвая зона по событиям: 0.6 м
Мертвая зона по потерям: 2 м
Тип оборудования: модуль для платформ VIAVI MTS-6000 и MTS-8000
Особенность: для установки в платформу требуется дополнительный держатель

Технические характеристики модуля рефлектометра E8138C-65

Длина волны	1310/1550/1650 нм
Динамический диапазон	45/45/43 дБ
Ширина импульса	2 нс ~ 20 мкс
Мертвая зона по событию (EDZ)	0,6 м
Мертвая зона по затуханию (ADZ)	2 м
Мертвая зона после сплиттера	25 м (после потерь на сплиттере 15дБ) 60 м (после потерь на сплиттере 18дБ)
Измеритель мощности через OTDR порт
Калибровочные длины волн	1310,1490,1550,1625 нм
Динамический диапазон	-3 ~ -55 дБм
Точность	± 0,5 при -30 дБм
Источник излучения через OTDR порт
Длины волн	1310/1550/1650 нм
Выходная мощность	-3,5 дБм
Стабильность
Режимы излучения	CW, 270Гц, 330Гц, 1кГц, 2кГц, TWINtest
Общие характеристики
Тип коннектора	Сменный FС, SC, ST, LC, DIN Указывается при заказе
Габариты	213 х 124 х 32 мм
Вес	0,5 кг

Технические характеристики VIAVI E8138С-65

Параметр/Линейка модулей	Модуль OTDR E8138С-65
Рефлектометр OTDR
Длина волны	1310/1550/1650 нм
Динамический диапазон	45дБ (1310нм), 45дБ (1550нм), 43дБ (1650нм)
Ширина импульса	2 нс ~ 20 мкс
Мертвая зона по событию (EDZ)	0,6м
Мертвая зона по затуханию (ADZ)	2м
Мертвая зона после сплиттера	25м (после потерь на сплиттере 15дБ) 60м (после потерь на сплиттере 18дБ)
Измеритель мощности через OTDR порт
Калибровочные длины волн	1310,1490,1550,1625нм
Динамический диапазон	-3 ~ -55 дБм
Точность	± 0,5 при -30 дБм
Источник излучения через OTDR порт
Длины волн	1310/1550/1650 нм
Выходная мощность	-3,5 дБм
Стабильность	<±0,1 дБ при 25С в течении 1ч
Режимы излучения	CW, 270Гц, 330Гц, 1кГц, 2кГц, TWINtest
Общие характеристики
Тип коннектора	Сменный FС, SC, ST, LC, DIN Указывается при заказе
Габариты	213 х 124 х 32 мм
Вес	0,5 кг

VIAVI E8138С-65 – это модуль рефлектометрических измерений для платформ MTS-6000, 6000A, 6000v2 и MTS-8000, 8000v2.

длины волн: 1310/1550/1650 нм
динамический диапазон: 45/45/43 дБ
встроенный источник непрерывного излучения LS (работает на длине волны OTDR)
встроенный измеритель оптической мощности PM (работает на длине волны OTDR)

Цель измерений - определение и локализация неисправностей и неоднородностей на оптическом волокне таких как: соединение коннекторов, сварка, макроизгиб, сплиттер, обрыв или любые другие неоднородности, на которых затухает мощность сигнала.

Результат измерений - рефлектограмма, отражающая зависимость затухания оптического сигнала от дальности его распространения с указанием встречающихся неоднородностей, расстоянием до них и размером потерь.
