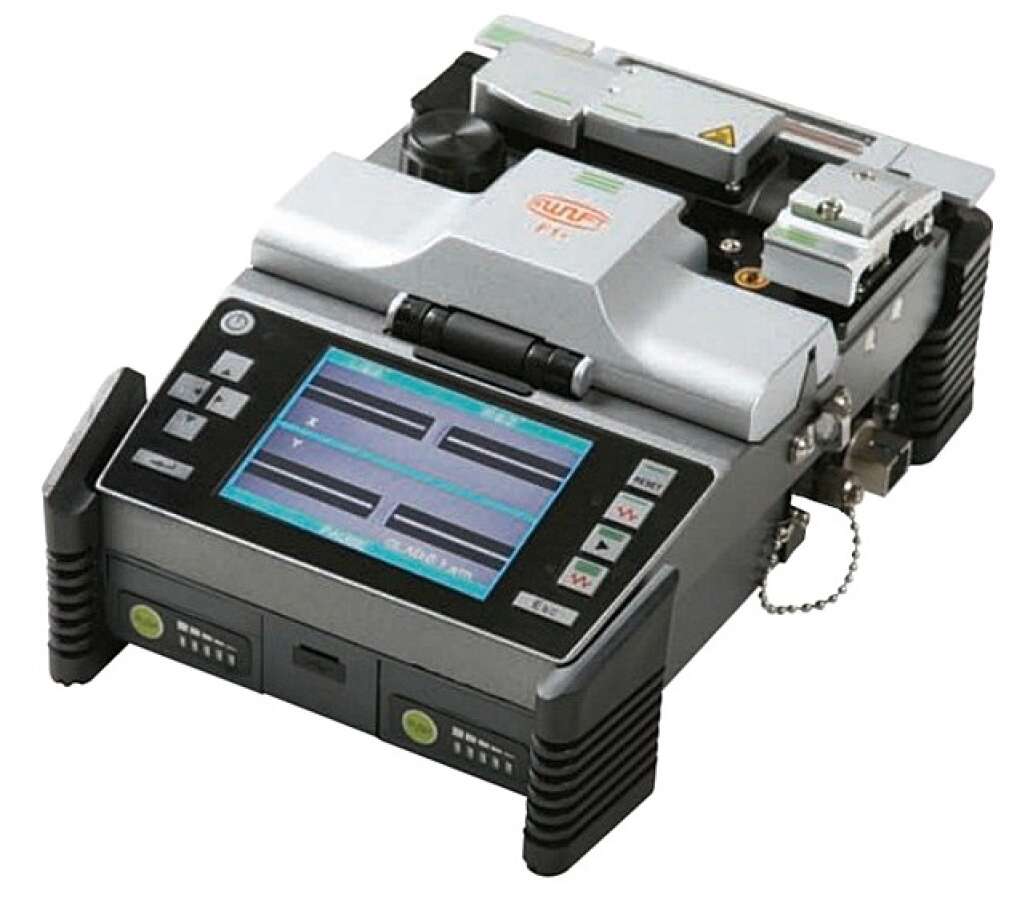

Ilsintech SWIFT F1+ - многофункциональный сварочный
аппарат. Он разработан специально для монтажа разветвленных городских FTTx и PON сетей с небольшим количеством сварок в каждой точке, СКС и ЦОД, систем видеонаблюдения с использованием оптического волокна.

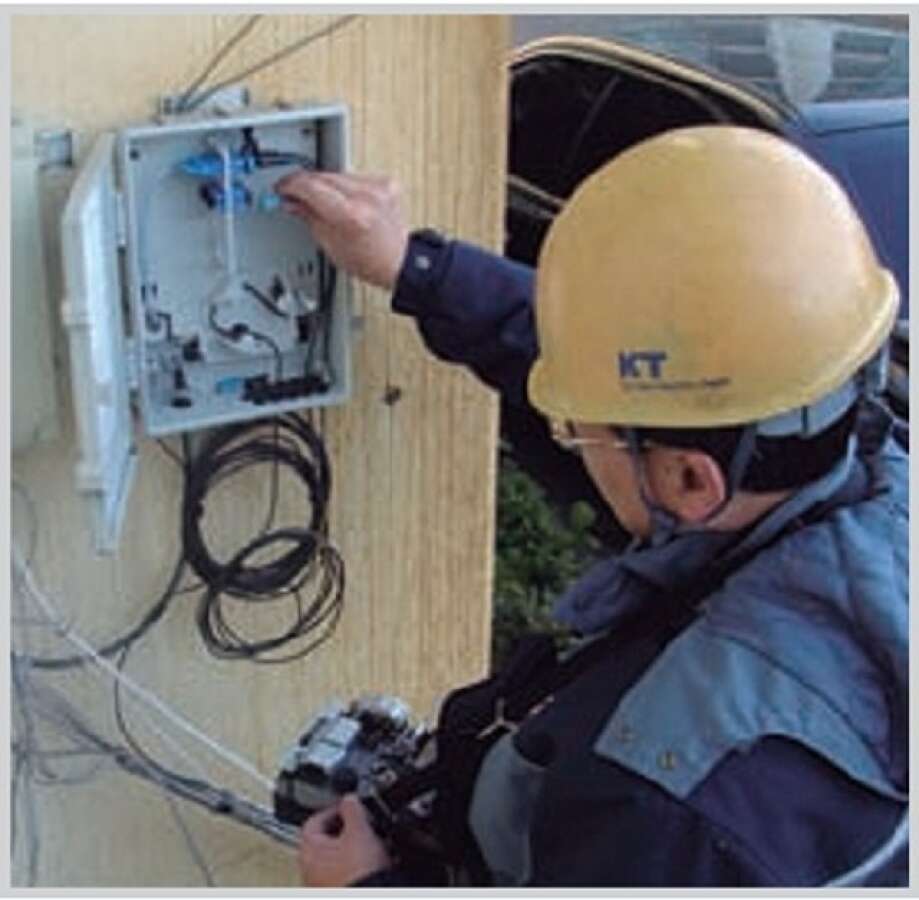

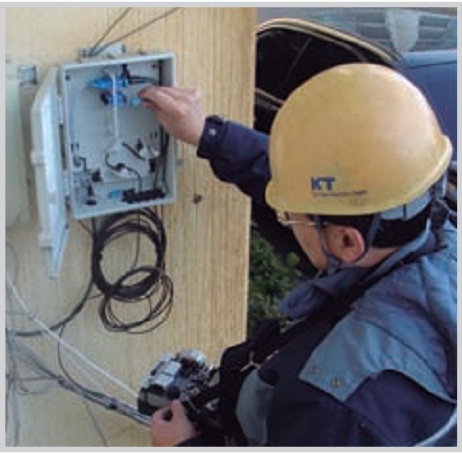

Ilsintech SWIFT F1+ компактен и удобен в эксплуатации, требует минимум времени для организации рабочего места возле кабельного ящика, на лестничной площадке, чердаке, в подвале и даже на столбе при помощи монтажного столика (опция).
Особенностью Ilsintech Swift F1+ является наличие на борту источника видимого света и измерителя оптической мощности, что позволяет кроме монтажа провести и первичную диагностику ВОЛС, выявить и локализовать повреждения.
Как и другие модели сварочных аппаратов Ilsintech, SWIFT F1+ способен оконечить оптическое волокно специальными коннекторами типа SC, LC, FC, ST
| Параметр |
Описание |
| Сварка | |
| Способ выравнивания волокон | По оболочке (по V-образной канавке) |
| Количество одновременно свариваемых волокон | одно |
| Типы применяемых волокон |
SMF (ITU-T G.652, G.657, G.657A); MMF (ITU-T G.651); DSF (ITU-T G.653); NZDSF(ITU-T G.655) |
| Диаметр свариваемых волокон | 125 мкм |
| Диаметр буфферного покрытия свариваемых волокон | 250 мкм, 900 мкм, 2мм, 3мм, Indoor Cable |
| Количество программ сварки | 100 шт |
| Определение потерь на сварке | доступно |
| Средние потери на сварном соединении | SMF: 0.03 дБ; MMF: 0.02 дБ; DSF: 0.06 дБ; NZDSF: 0.06 дБ |
| Коэффициент отражения от сварного соединения | > -60 дБ |
| Типмчное время сварки | 7 сек |
| Длина зачищенного волокна после скола | 7 мм |
| Сохранение результатов сварки | Последние 2000 сварок |
| Механический тест на прочность | 1.96N (196 г) |
| Цикл жизни электродов | более 2500 сварок |
| Термоусадка | |
| Количество программ термоусадки | 50шт |
| Типичное время термоусадки | 30 сек (900 мкм волокно), 70 сек (кабель “Indor”, патчкорды 3мм), 80 сек (Коннектор) |
| Применяемые типы КДЗС | 60 мм, 40 мм, 32 мм, 28 мм |
| Отображение результатов | |
| Камеры | 2 CMOS камеры, цветной LCD дисплей 3,5” |
| Увеличение места сварки | X/Y 170X/190X |
| Питание | |
| Аккумуляторы | 2 независимые литий полимерные аккумуляторные батареи, 14,8В, 1650мАч*2 (общая емкость 3300 мАч) |
| Адаптер для зарядки батарей от сети переменного тока | 100 ~ 240V AC |
| Адаптер для питания от сети переменного тока | опция |
| Количество циклов сварка/термоусадка от одного заряда батарей | 120 циклов |
| Дополнительные функции | |
| Источник красного света | вмонтирован в корпус сварочного аппарата |
| Измеритель оптической мощности | вмонтирован в корпус сварочного аппарата |
| Термостриппер | вмонтирован в корпус сварочного аппарата |
| Прецизионный скалыватель | вмонтирован в корпус сварочного аппарата |
| Помпа для спирта | вмонтирован в корпус сварочного аппарата |
| Общие параметры | |
| Внешние интерфейсы | USB, RCA, внешнее питание |
| Защита корпуса | ветер: до 15м/сек, пыль, вода, удар |
| Рабочая высота над уровнем моря | 0 ~ 5000 м |
| Рабочая температура | От -10 до 50°C, при влажности до 95% |
| Влажность | 0~95% без конденсации |
| Температура хранения | От -40 до 80°С |
| Размеры (ШхГхВ) | 136 х 203 х 86 мм |
| Вес (с батареями) | 1,65 кг включая батареи (1,35 кг без батарей) |

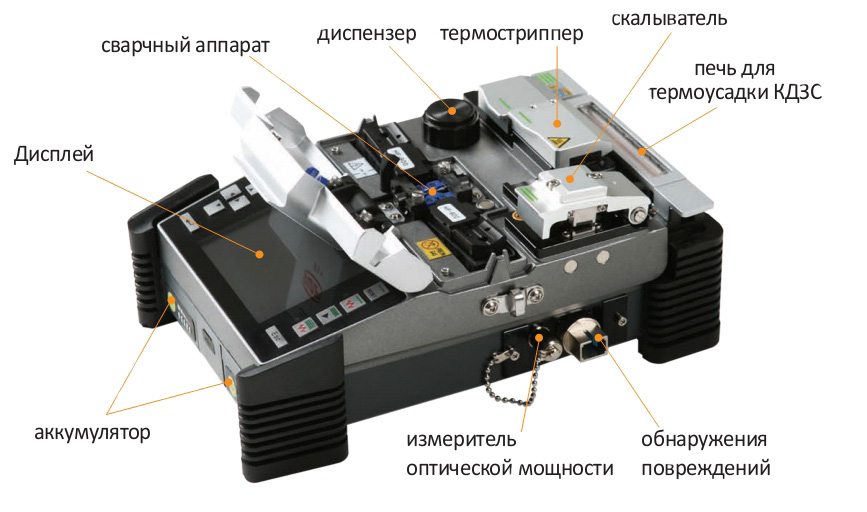

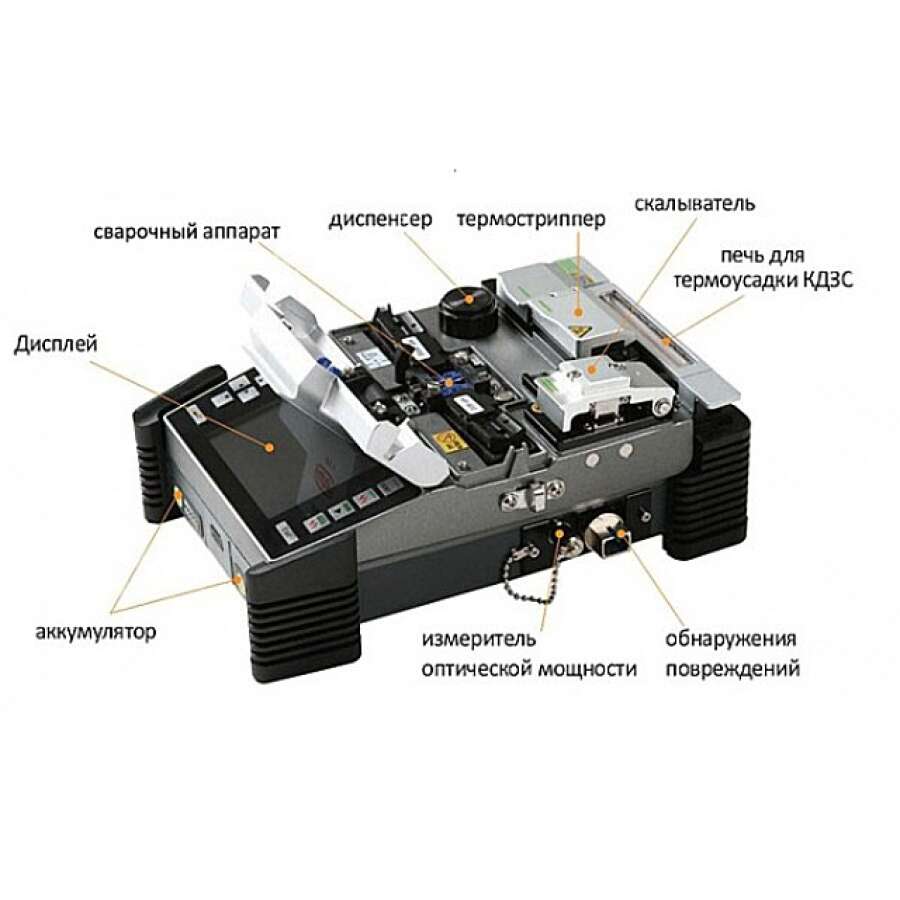

| Фото | Наименование | Примечание |
 |

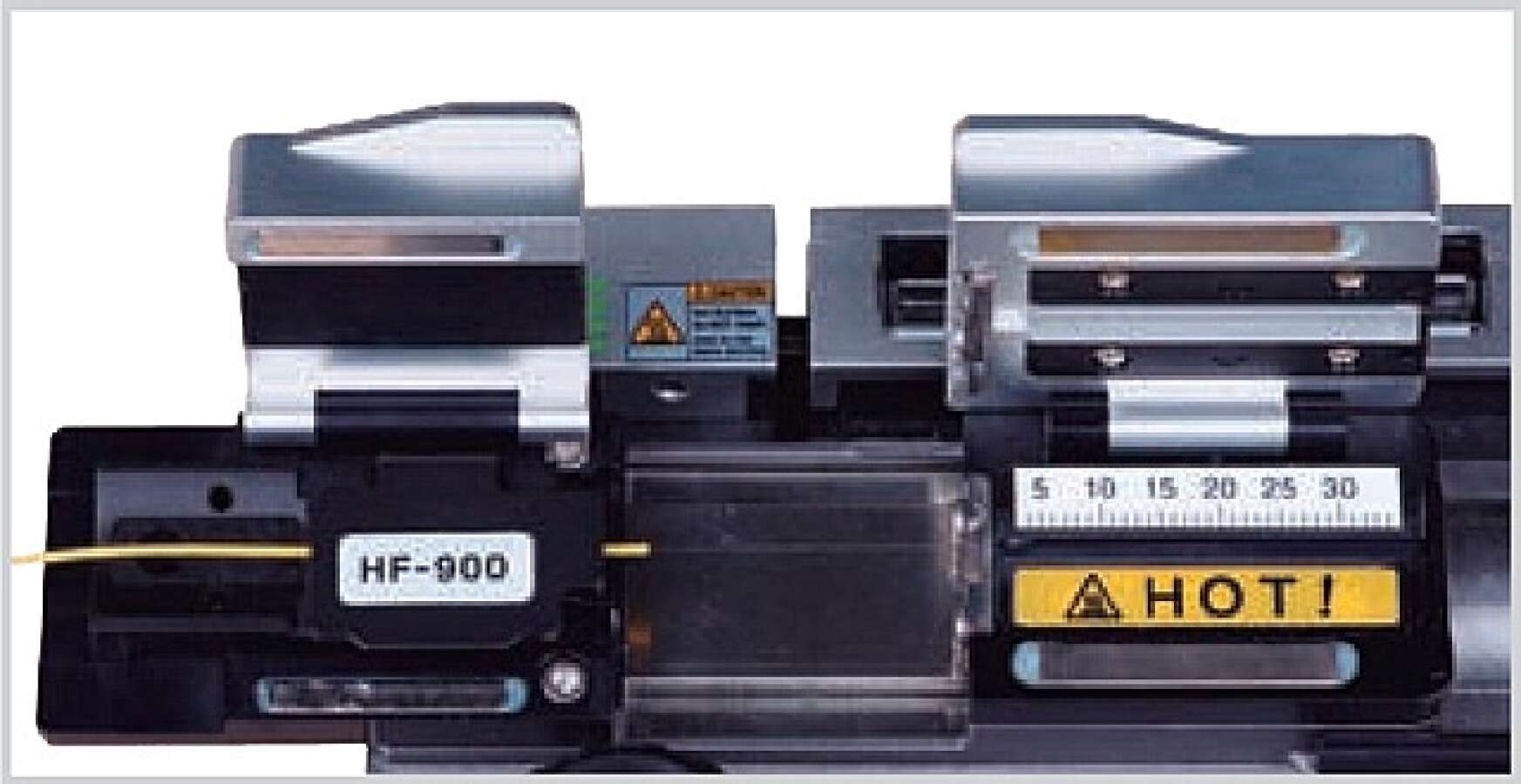

Сварочный аппарат | Сварка оптических волокон (250мкм), пигтейлов (900мкм), патчкордов (2 - 3мм), внутриобъектового кабеля (indor) между собой и оконечивание указанных выше кабелей коннекторами типа SC, LC, FC, ST. Для работы с коннекторами и кабелями 900мкм, 2-3мм, Indor - требуются дополнительные держатели (опция) |
 |

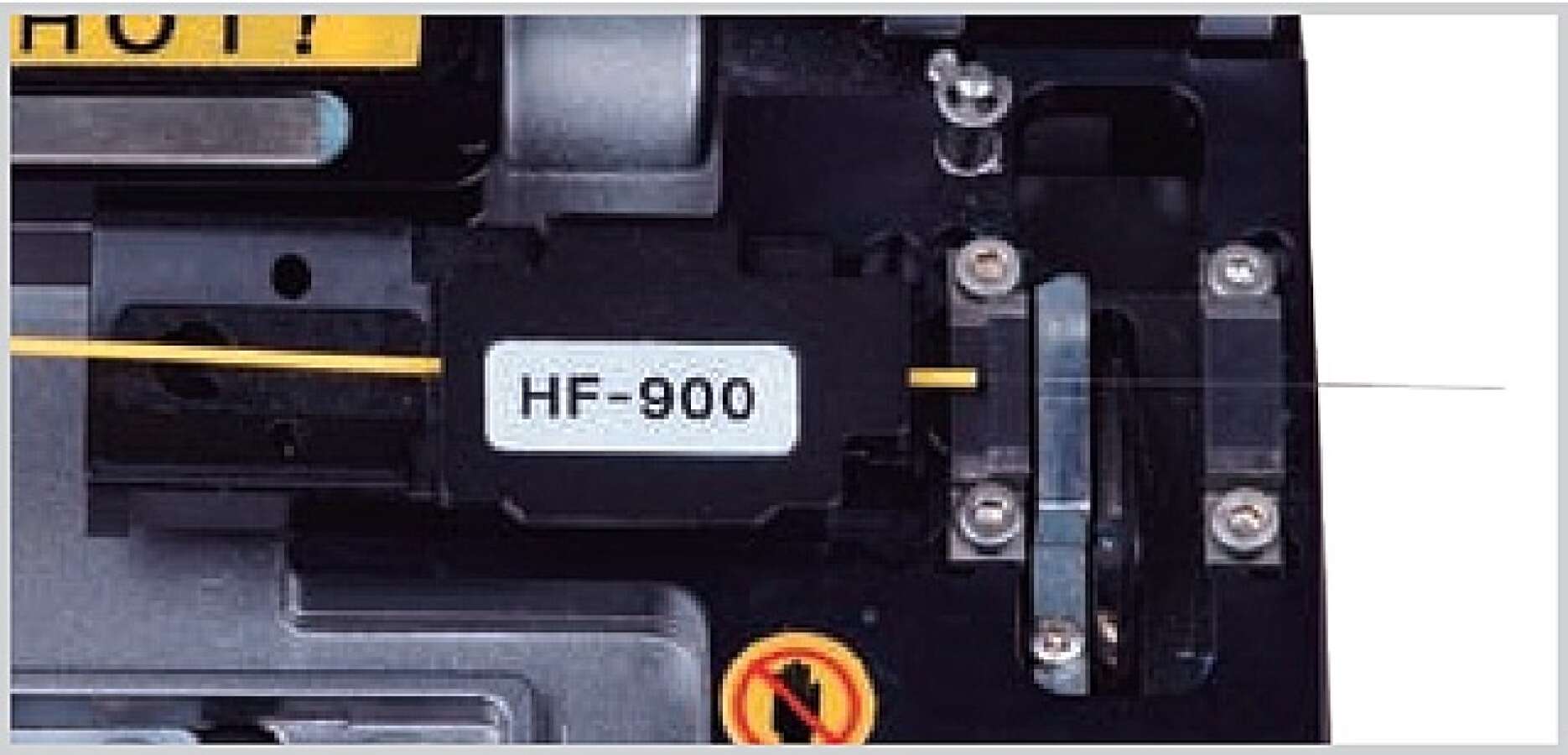

Скалыватель | Вмонтирован сьемный скалыватель. Скол происходит одним нажатием. Скалыватель обеспечивает высокое качество скола не зависимо от уровня подготовки монтажника |
 |
Термостриппер | Обеспечивает удаление буфферного слоя 250 и 900 мкм. Благодаря регулируемой температуре и длительности нагрева, инструмент легко адаптируется к работе с любыми типами волокон (пигтейлов) |
 |

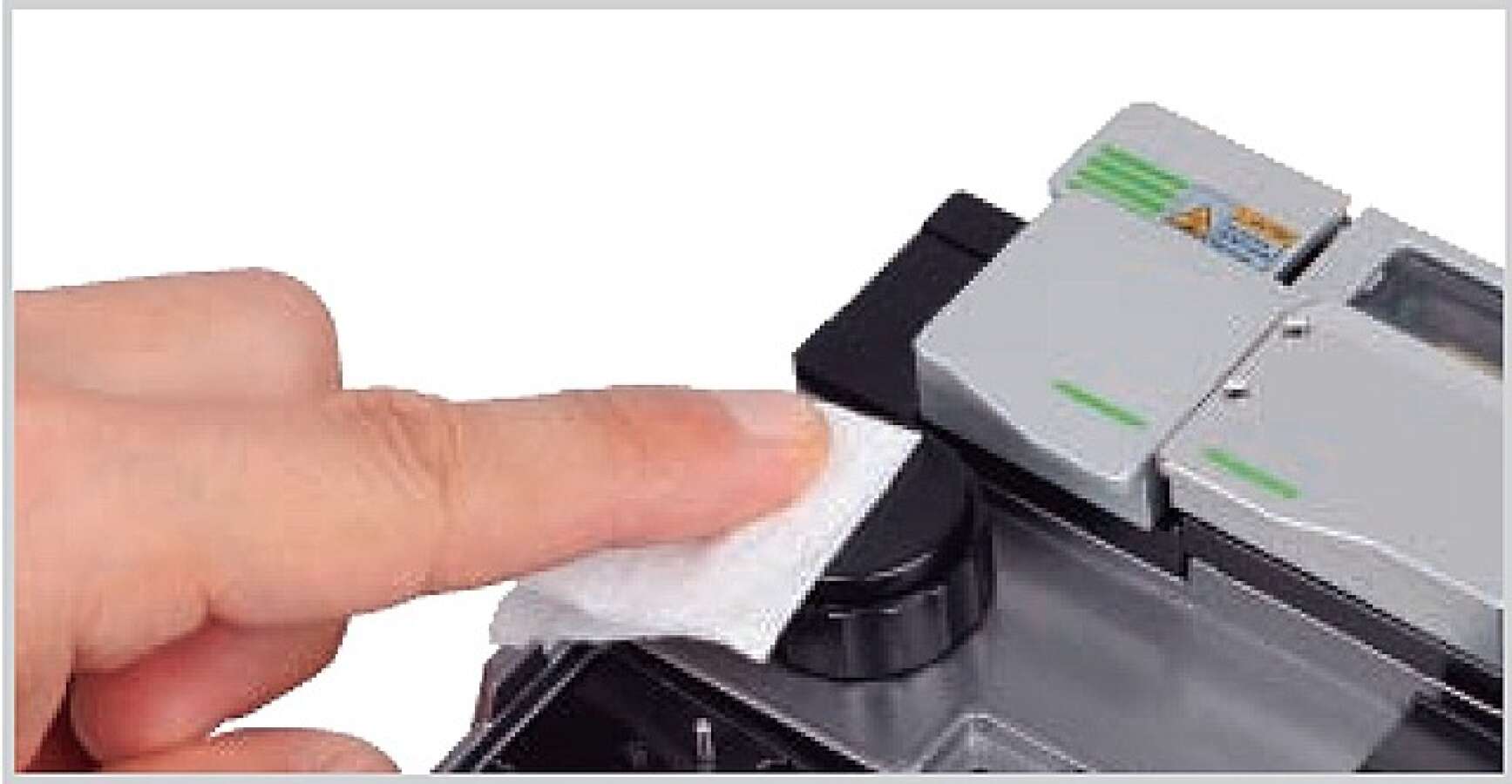

Помпа для спирта | Помпа для спирта лекго извлекается из корпуса для дозаправки. Смачивание салфетки происходит нажатием на крышку дозатора |
 |

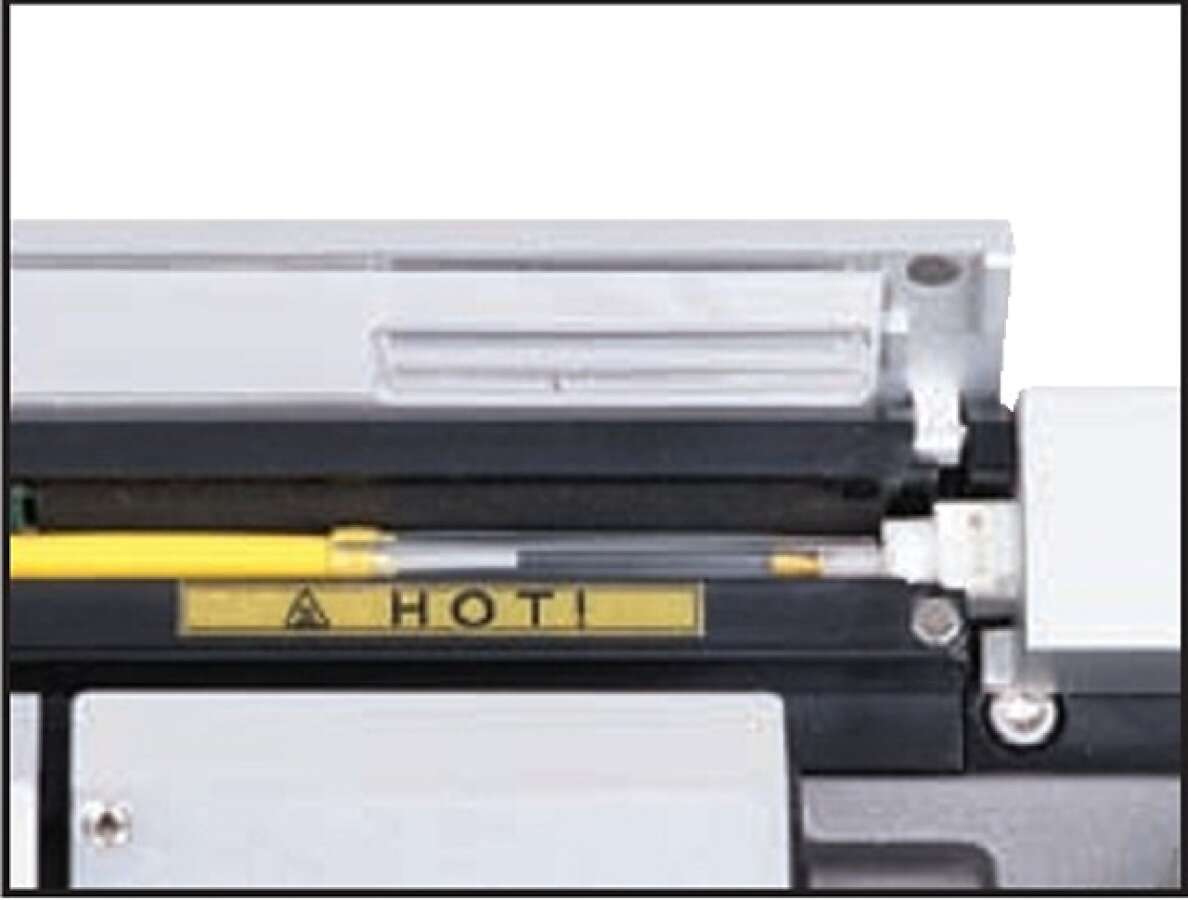

Печь для термоусадки гильз | Расчитана на работу с КДЗС длиной до 40мм. Способна выполнять термоусадку 1-й или 2-х гильз одновременно. Температура и длительность нагрева - регулируется |
 |

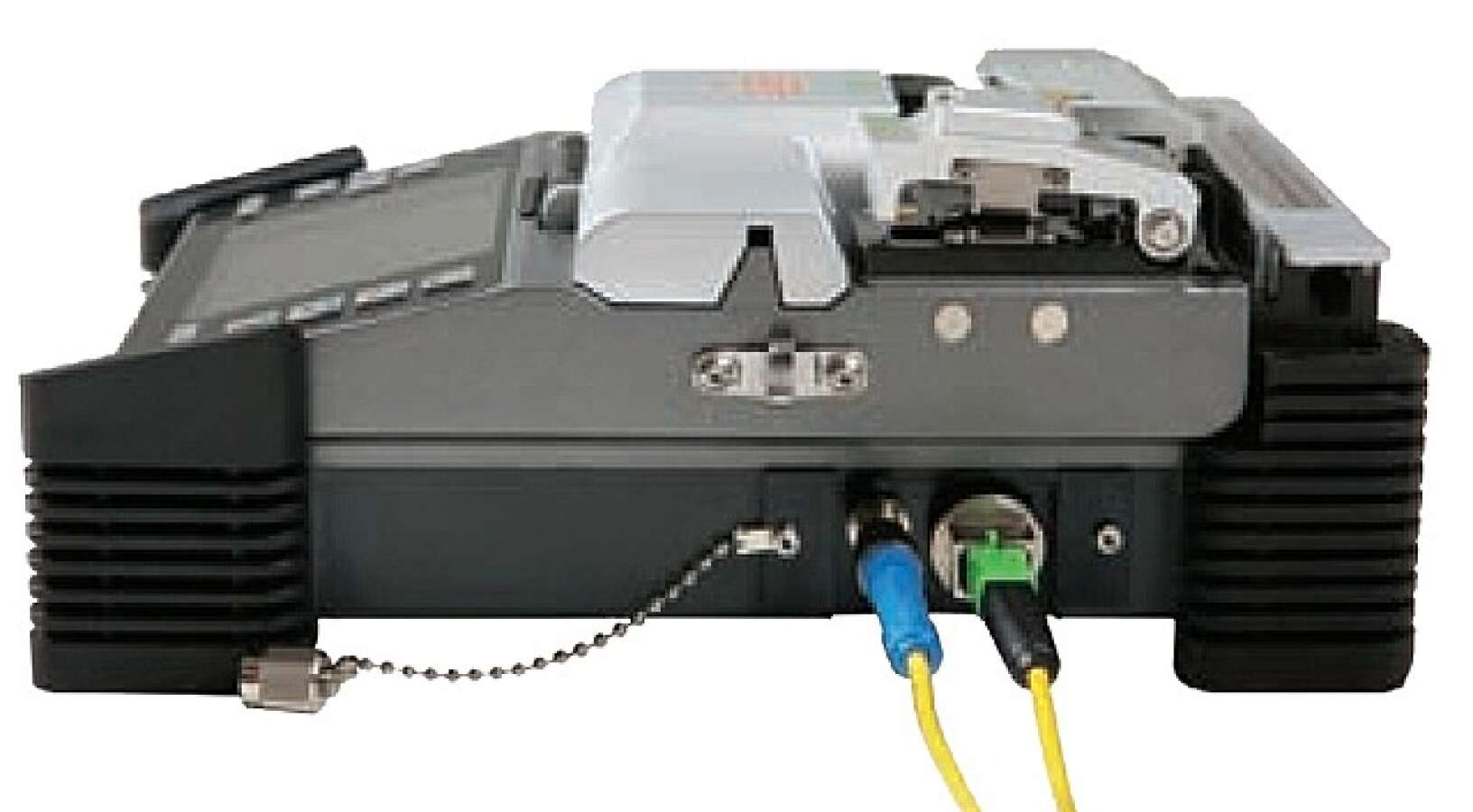

Источник видимого света | Для "прозвонки" оптических линий и патч кордов, локализации макроизгибов в сплайс-кассете. Совместно с измерителем мощности может использоваться для определения потерь на патчкордах и небольших участках ВОЛС |
| Измеритель оптической мощности | Для измерения мощности оптического сигнала в линии, определения активного волокна. Совместно с источником используется для измерения потерь в оптических патчкордах и небольших участках ВОЛС |

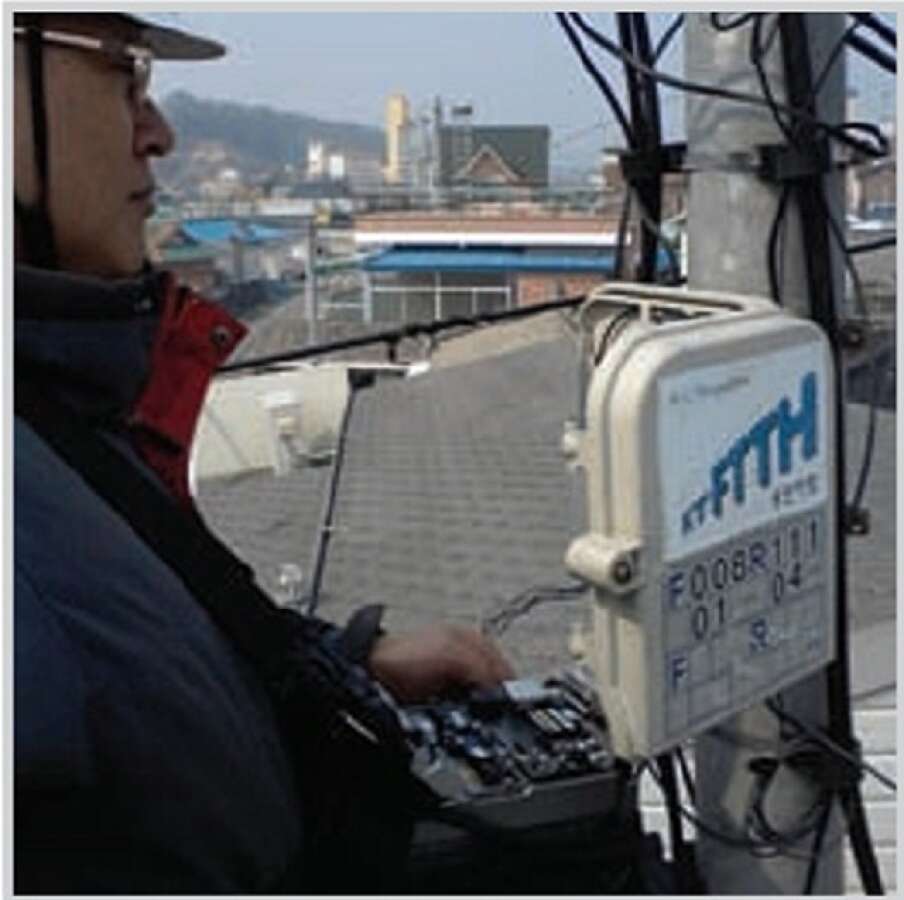

Ilsintech SWIFT F1+ предусмотрен для работы в городских
условиях, о чем говорят его компактный размер, малый вес и большые функциональные возможности. Он идеально адаптирован к условиям развертывания и обслуживания сети операторами городской связи и интернет провайдерами. SWIFT F1 также популярен среди компаний, строящих СКС, ЦОД, сети связи и видеонаблюдения на больших промышленных предприятиях. А именно: большое количество узлов сети, малое количество сварок в каждом узле.

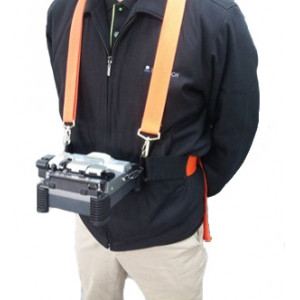

В случае использования сумки-монтажного стола (опция) мобильность оператора еще больше повышается. Благодаря небольшой высоте сварочного аппарата, он помещается в сумку, которая располагается на груди монтажника. С ней он может свободно перемещаться. На объекте, сумка легко трансформируется в монтажный стол, в котором уже находится готовый к работе сварочный аппарат.
