Артикул: RS-H-HM8118
Товар не поставляется
Дополнительные услуги:
Измеритель иммитанса Rohde&Schwarz HM8118 предназначен для автоматического измерения емкости, индуктивности, активного и реактивного сопротивления, активной и реактивной проводимости, тангенса угла потерь, добротности, модуля комплексного сопротивления и проводимости, угла фазового сдвига комплексного сопротивления.

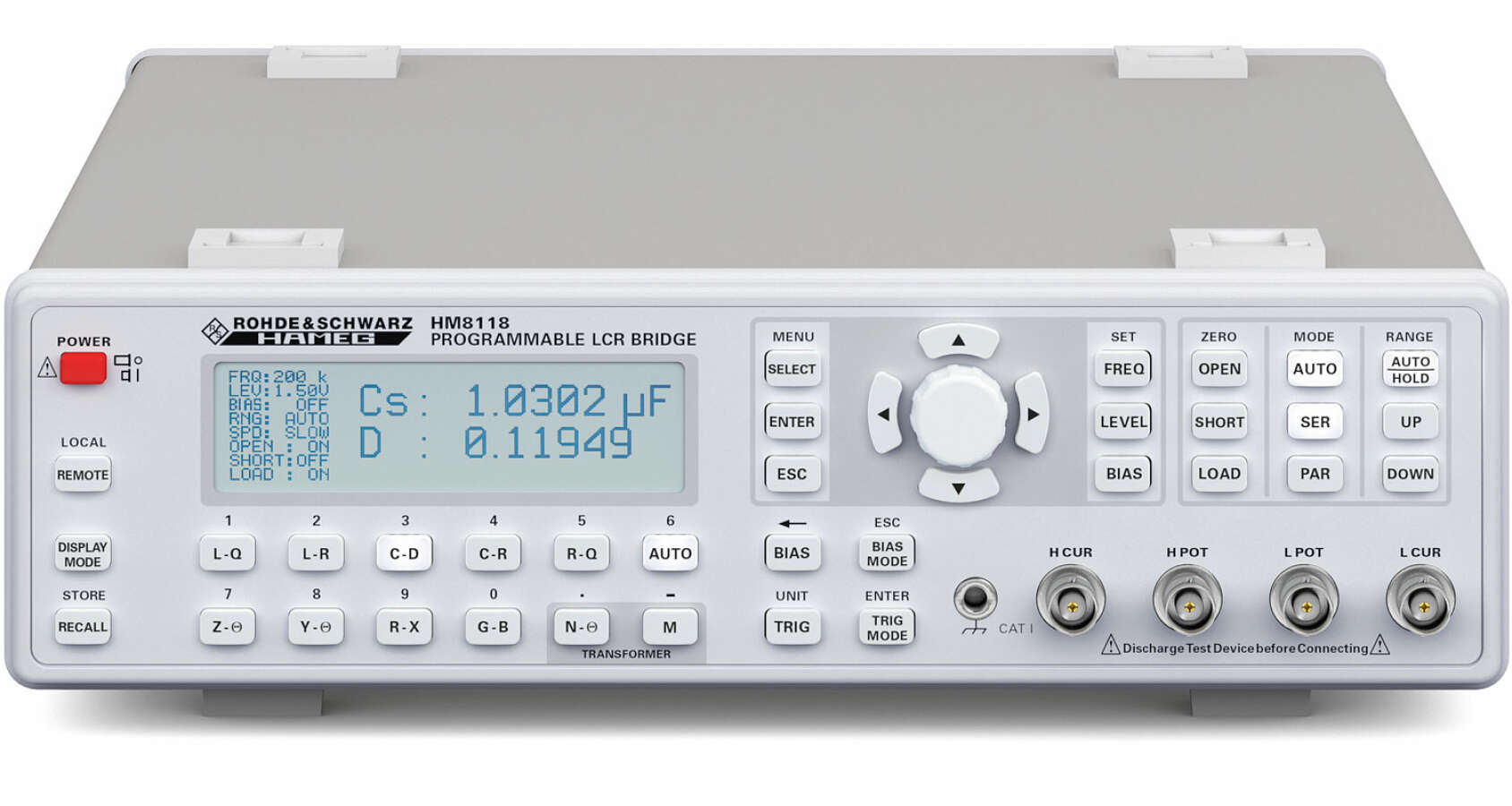

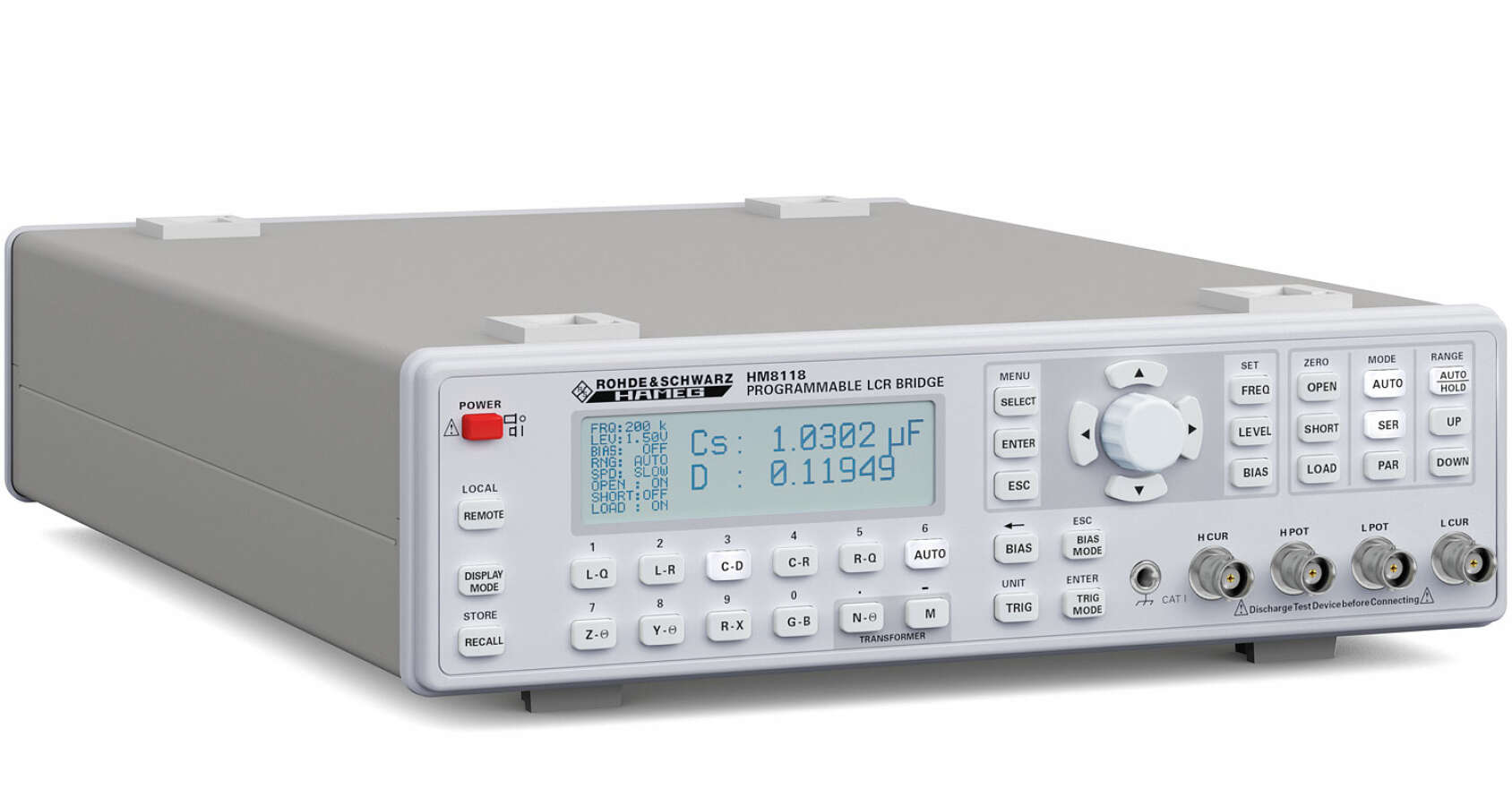

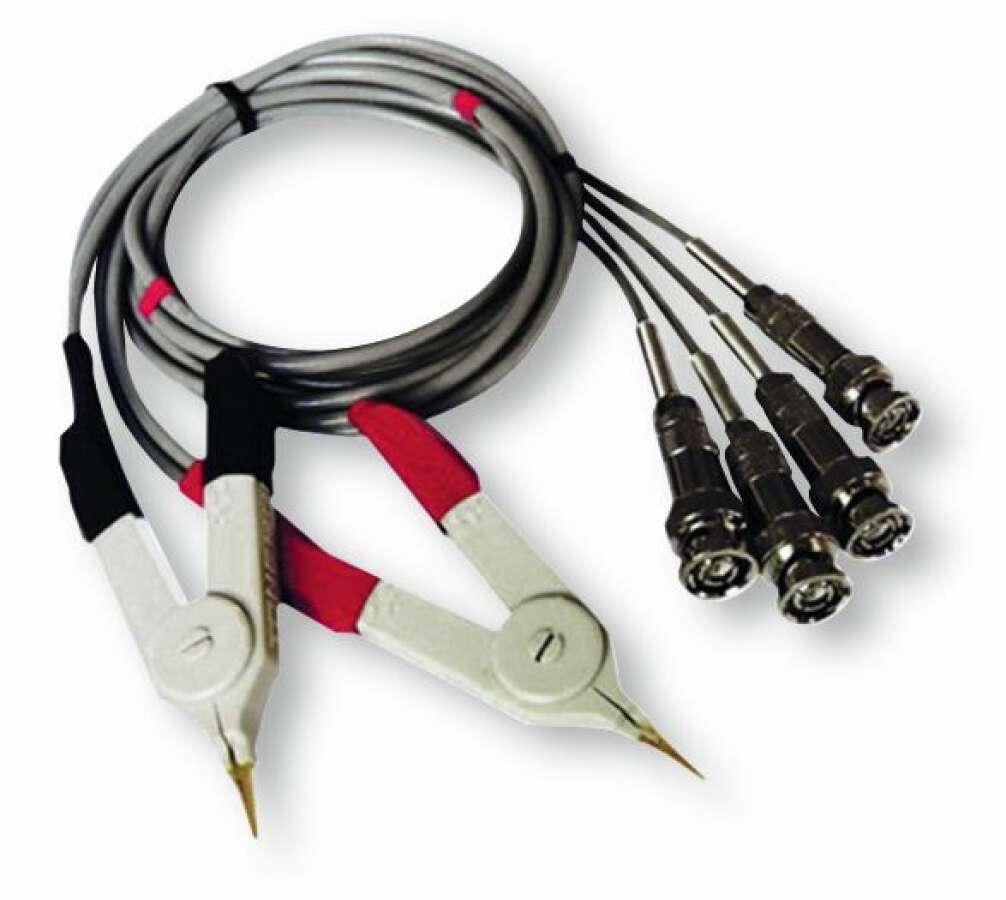

Измерители иммитанса представляют собой многофункциональные измерительные приборы, принцип действия которых основан на аналого-цифровом преобразовании входных сигналов. На передней панели прибора находится жидкокристаллический дисплей, на котором отображаются результаты измерений, а также единицы измерений, диапазоны, частота и уровень тестового сигнала, эквивалентная электрическая цепь, измерительные функции, параметры и состояние прибора. На передней панели расположены также клавиша включения питания, поворотная ручка выбора и настройки функций и параметров, клавиши меню, клавиши калибровки, параметров тестового сигнала и измерительных функций. Имеются также две пары BNC разъемов для подключения измерительных кабелей и девять клавиш измерительных функций.
■ Внутреннее смещение: 0...5 В/0...200 мА (разрешение: 10 мВ/1 мА)
■ Внешнее смещение: 0...40 В (только напряжение смещения)
Наименование характеристики |
Значение |
||
Диапазон измерения импеданса Z (полного комплексного сопротивления) |
от 0,2 мОм до 100 МОм |
||
Диапазон измерения сопротивления R |
от 0,2 мОм до 100 МОм |
||
Диапазон измерения емкости С |
от 0,01 пФ до 100 мФ |
||
Диапазон измерения индуктивности L |
от 10 нГн до 100 кГн |
||
Диапазон измерения тангенса угла потерь D |
от 0,0001 до 9,9999 |
||
Диапазон измерения добротности Q |
от 0,1 до 9999,9 |
||
Диапазон измерения фазового угла Ө |
от -179° до 180° |
||
Пределы допускаемой приведенной базовой погрешности измерения величин D,Q, Ө на частоте 1 кГц |
±0,1 % |
||
Диапазон частот тестового сигнала |
от 20 Гц до 200 кГц (69 шагов) |
||
Пределы допускаемой относительной погрешности установки частоты тестового сигнала |
±10-4 |
||
Диапазон уровня тестового сигнала, СКЗ |
от 50 мВ до 1,5 В (шаг 10 мВ) |
||
Пределы допускаемой относительной погрешности установки уровня тестового сигнала |
±5 % |
||
Диапазон значений внутреннего напряжения постоянного смещения |
от 0 до 5 В (шаг 10 мВ) |
||
Диапазон значений внутреннего тока постоянного смещения |
от 0 до 200 мА (шаг 1 мА) |
||
Пределы допускаемой погрешности измерения основных величин (Z, R, С, L) |
|||
Диапазон импеданса |
Диапазон частот |
Погрешность |
|
0,2 мОм – 2,5 Ом |
20 Гц – 10 кГц |
±(0,3 % + 1 мОм/|Z|) |
|
10 кГц – 100 кГц |
±(0,5 % + 2 мОм/|Z|) |
||
2,5 Ом – 100 Ом |
20 Гц – 10 кГц |
±(0,1 % + 1 мОм/|Z|) |
|
10 кГц – 100 кГц |
±(0,2 % + 2 мОм/|Z|) |
||
100 кГц – 200 кГц |
±(0,5 % + 5 мОм/|Z| + |Z|/10 МОм) |
||
100 Ом – 25 кОм |
20 Гц – 1 кГц |
±(0,05 % + |Z|/2 ГОм) |
|
1 кГц – 10 кГц |
±(0,1 % + |Z|/1,5 ГОм) |
||
10 кГц – 100 кГц |
±(0,2 % + |Z|/100 МОм) |
||
100 кГц – 200 кГц |
±(0,5 % + 5 мОм/|Z| + |Z|/10 МОм) |
||
25 кОм – 1 МОм |
20 Гц – 1 кГц |
±(0,05 % + |Z|/2 ГОм) |
|
1 кГц – 10 кГц |
±(0,1 % + |Z|/1,5 ГОм) |
||
10 кГц – 100 кГц |
±(0,5 % + |Z|/100 МОм) |
||
1 МОм – 4 МОм |
20 Гц – 10 кГц |
±(0,1 % + |Z|/1,5 ГОм) |
|
10 кГц – 100 кГц |
±(0,5 % + |Z|/100 МОм) |
||
4 МОм – 100 МОм |
20 Гц – 10 кГц |
±(0,2 % + |Z|/1,5 ГОм) |
|
10 кГц – 100 кГц |
±(0,5 % + |Z|/100 МОм) |
||
Температурный коэффициент погрешности измерения величин Z, R, L, C |
±5·10-6/°C |
Время установления рабочего режима прибора, не более |
30 минут |
Напряжение и частота питающей сети |
(110 – 230) В ± 10 %, 50/60 Гц |
Потребляемая мощность, не более |
20 В·А |
Рабочие условия применения: |
от 5 до 40 °С |
Габаритные размеры (Ш х В х Д) |
285 × 75 × 365 мм |
Масса |
4 кг |
Артикул | Наименование |
HO118 | Групповой интерфейс для автоматической сортировки компонентов |
HO880 |
Гальванический развязанный интерфейс IEEE-488 (GPIB) |
