EXFO FIP-430B - опция USB видеомикроскопа (три режима увеличения, ПО, автоцентр, автофокус)

Артикул: FP430B-XX

Товар не поставляется

Запросить аналоги Вопрос менеджеру

Гарантия: 12 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

Опция FP430B-XX заказывается только с платформами и рефлектометрами EXFO.

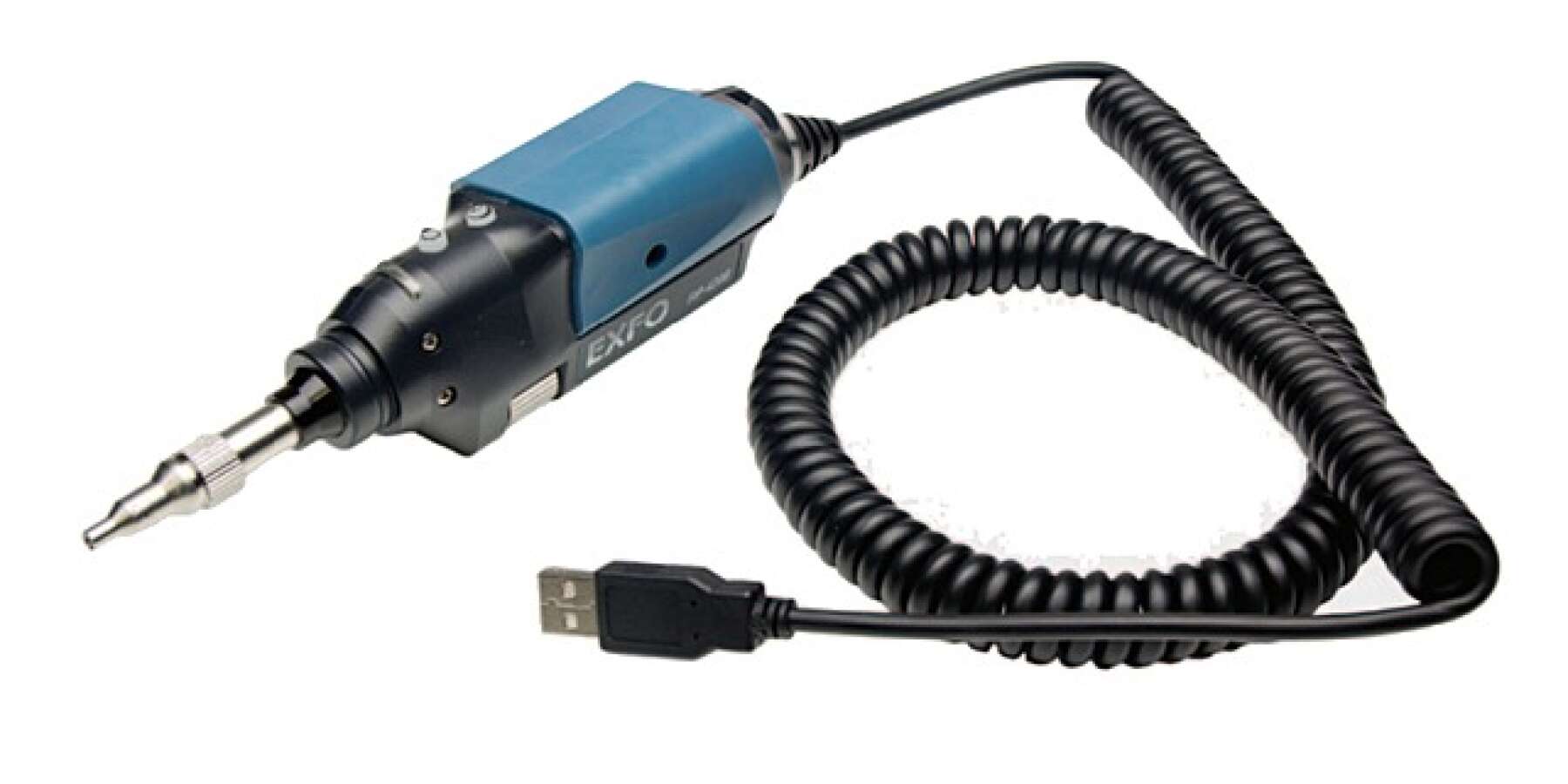

EXFO FIP-430B - видеомикроскоп, который обеспечивает четкие цифровые изображения поверхности ферул оптических коннекторов, упрощая важнейший шаг в тестировании волоконных линий. Пренебрежение этапом контроля чистоты соединителей может привести к серьезным проблемам и их длительному поиску. Микроскоп разработан с учетом многолетнего опыта визуального контроля оптических сетей. Прибор был создан для ускорения исследования и сертификации, основываясь на отзывах пользователей о предыдущей модели.

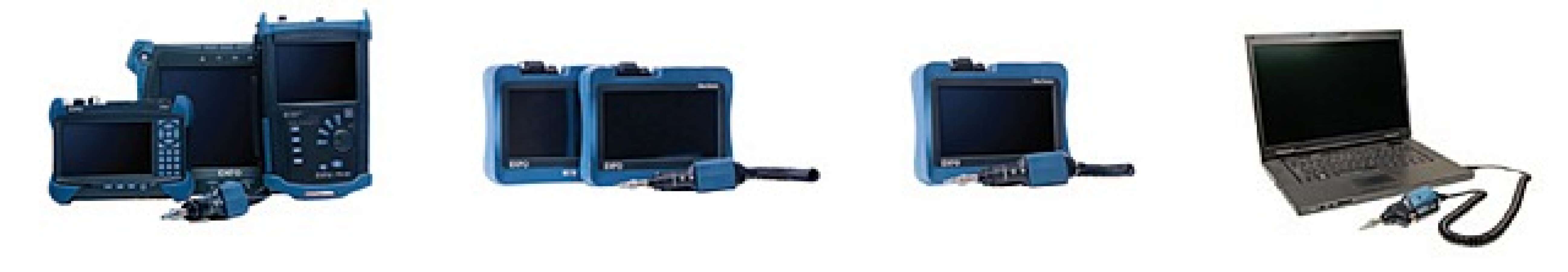

USB видеомикроскопы EXFO FIP-410B, FIP-420B и FIP-430B совместимы с:

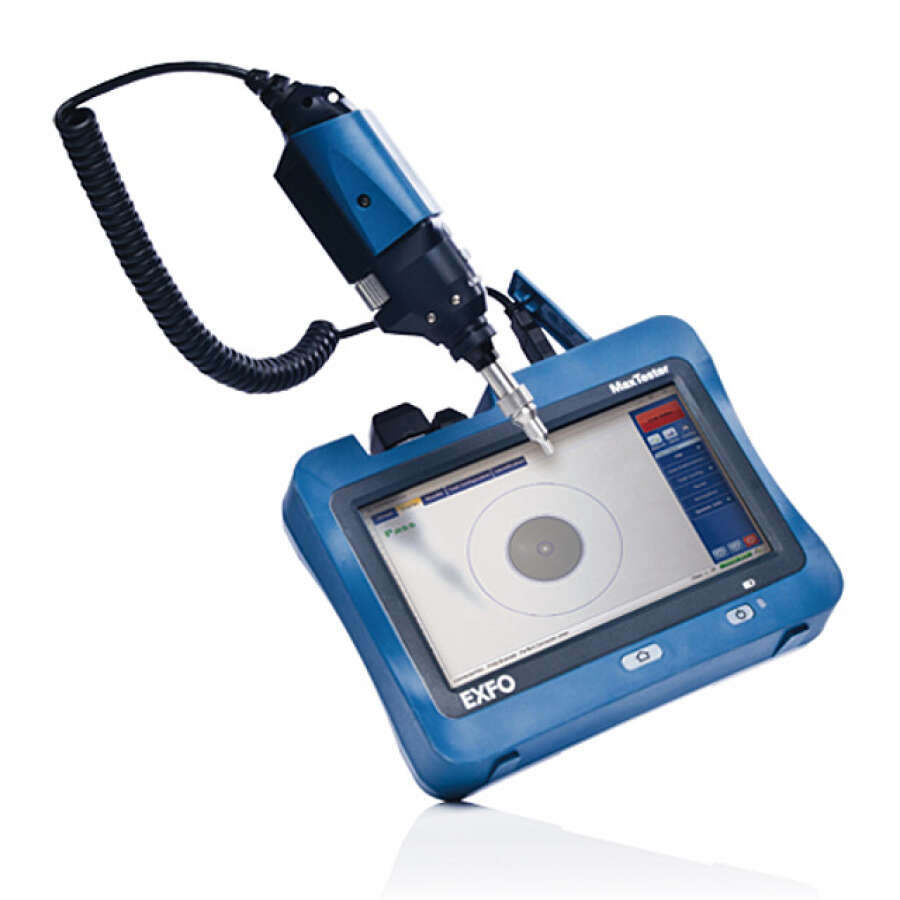

Оптические рефлектометры EXFO серии MAX-700C
Платформы EXFO TK-1v2 и TK-1v2-PRO
Платформы EXFO TK-2x и TK-2x-PRO
Платформа EXFO TK-500-OCT-BTY
Специальным экраном MAX-FIP
ПК или ноутбуком (ПО входит в комплект поставки)

Стандартная комплектация микроскопа EXFO FIP-430B:

Микроскоп USB FIP-430B
Насадка универсальная 2.5 мм для коннектора патчкорда FC, SC, ST (FIPT-400-U25M)
Насадка универсальная 2.5 мм для порта патч-панели FC и SC (FIPT-400-FC-SC)
Мягкий чехол (GP-3108)
Программное обеспечение ConnectorMax2
Пластиковый органайзер для насадок (FIPT-BOX)
Защитный колпачок (GP-2175)
Руководство по эксплуатации (электронная копия)
Краткое руководство пользователя

Видеомикроскопы FIP-400B для контроля чистоты коннекторов: (совметимы с платформами EXFO и ПК)
	FIP-410B	FIP-420B	FIP-430B
Осмотр разъема	Да	Да	Да
Захват изображения	Да	Да	Да
Три уровня увеличения	Да	Да	Да
5-ти мегапиксельное устройство захвата	Да	Да	Да

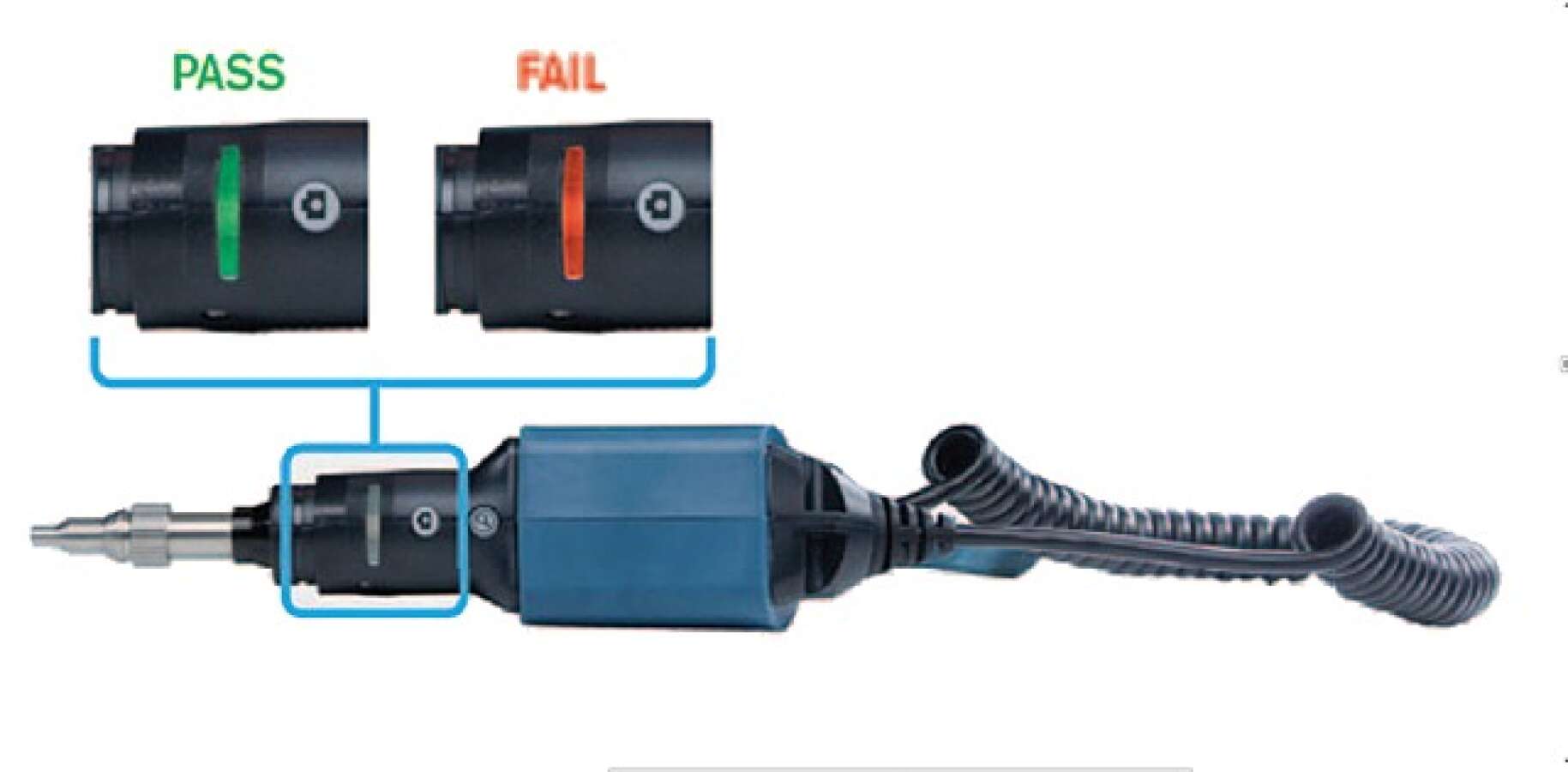

Светодиодный индикатор "прошел / не прошел"		Да	Да
Автоматическое центрирование волокна		Да	Да
Сертификация разъема "прошел / не прошел"		Да	Да
Автоматическая фокусировка изображения			Да
EXFO FIP-400B - серия видеомикроскопов, которые обеспечивают четкие цифровые изображения поверхности ферул оптических коннекторов, упрощая важнейший шаг в тестировании волоконных линий. Пренебрежение этапом контроля чистоты соединителей может привести к серьезным проблемам и их длительному поиску. Новая серия FIP-400B - разработана с учетом многолетнего опыта визуального контроля оптических сетей. Прибор был создан для ускорения исследования и сертификации, основываясь на отзывах пользователей о предыдущей модели. Три режима осмотра поверхности: 912 мкм x 912 мкм (низкое), 608 мкм x 608 мкм (среднее), 304 мкм x 304 мкм (высокое) дают возможность рассмотреть всю поверхность ферулы. Для сравнения: диаметр волокна без буферного покрытия, составляет 250 мкм, а сердцевины (волновода) - 9 мкм.

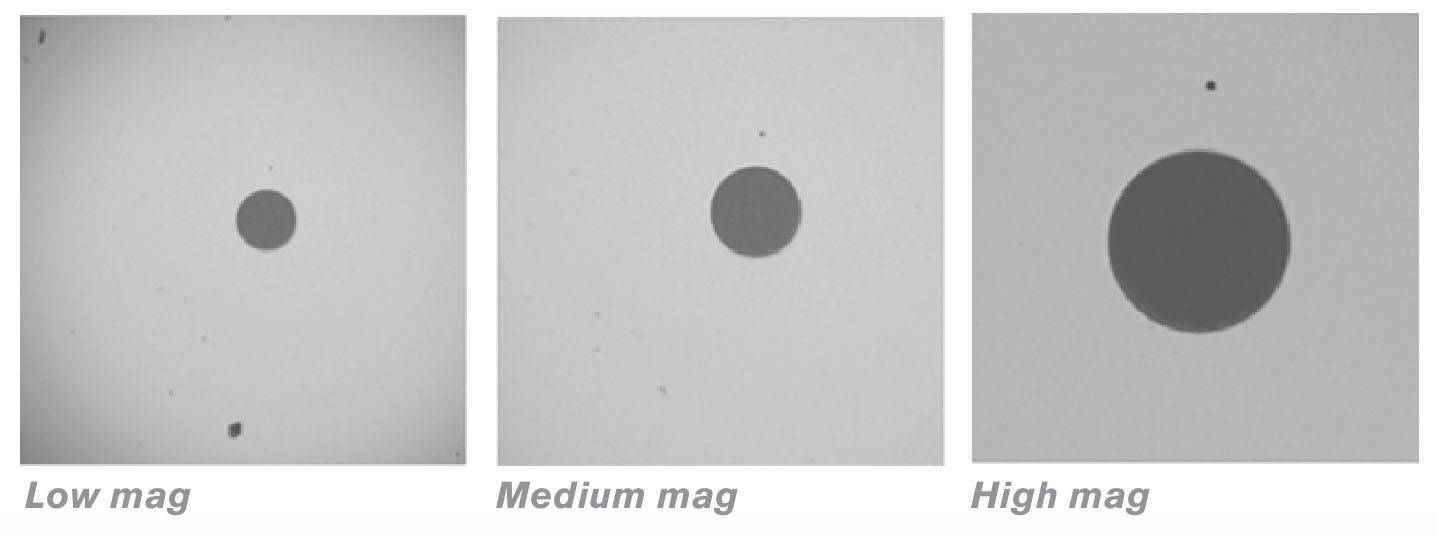

Три сменных увеличения:

Три режима увеличения: 912 мкм x 912 мкм (низкое), 608 мкм x 608 мкм (среднее), 304 мкм x 304 мкм (высокое) дают возможность рассмотреть всю поверхность ферулы. Для сравнения: диаметр волокна без буферного покрытия, составляет 250 мкм, а сердцевины (волновода) - 9 мкм.

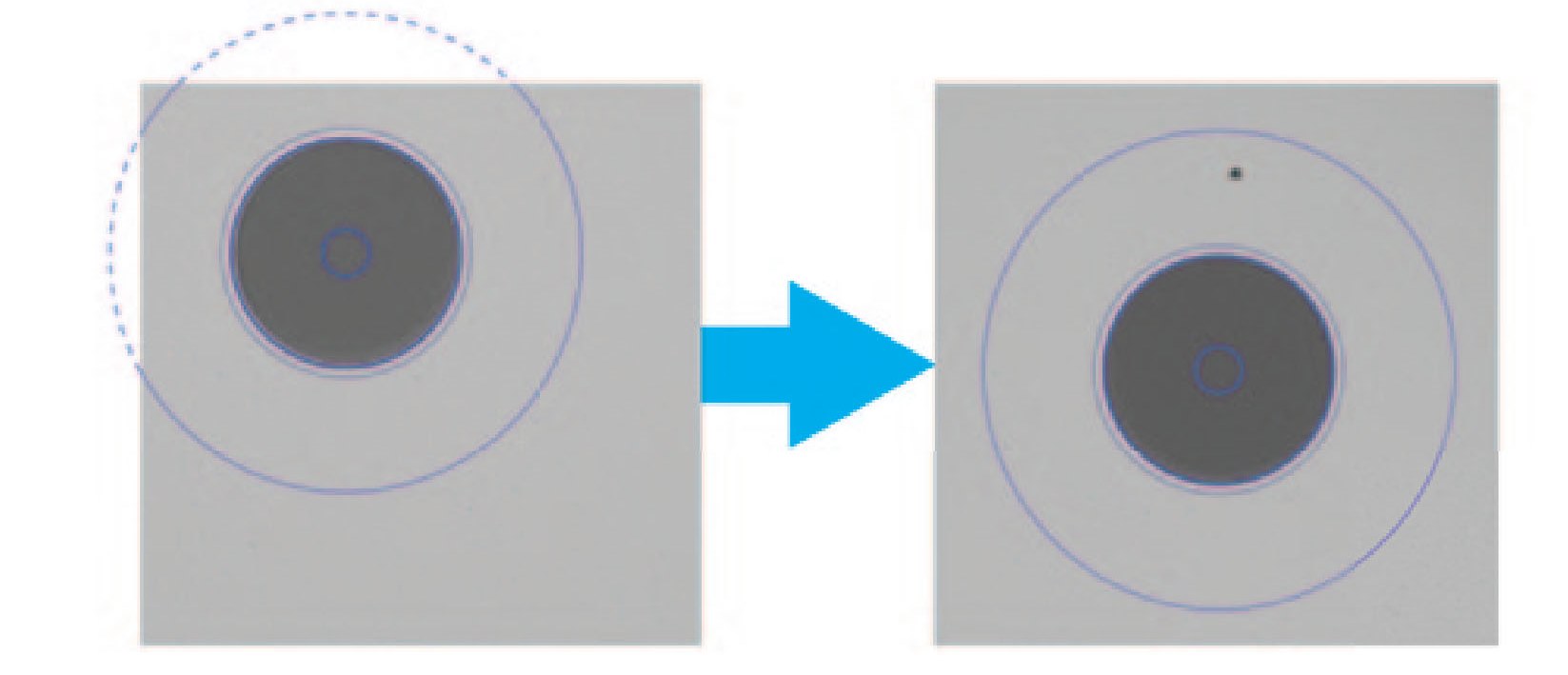

Автоматическая центровка изображения:

Эта функция доступна для модели FIP-420B и FIP-430B. Она позволяет автоматически центрировать изображение именно на той области ферулы, которую действительно нужно диагностировать. Это гарантирует, что оператор не пропустит дефекты в невидимой области экрана. Пользователь должен только сфокусировать прибор и сделать снимок.

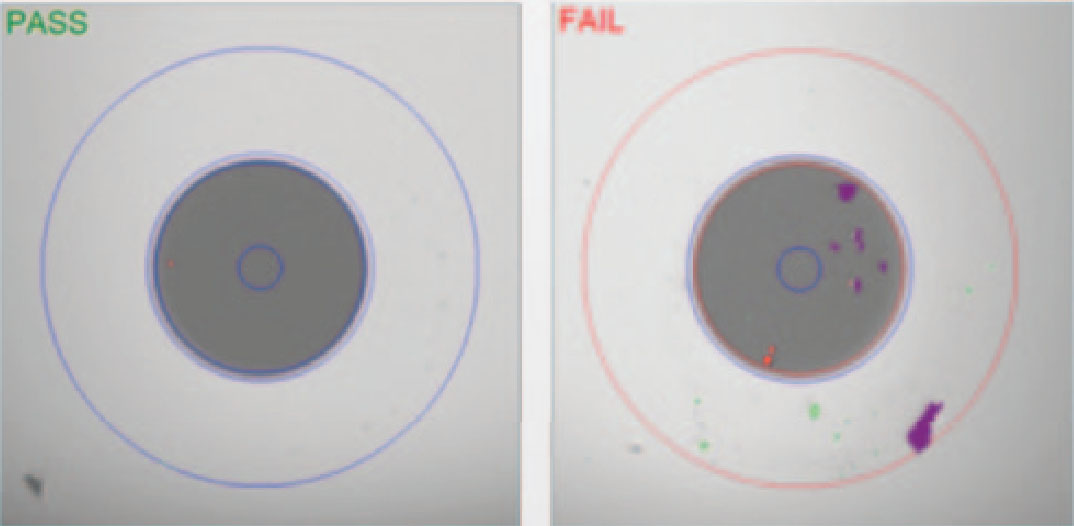

Автоматический анализ торца ферулы коннектора:

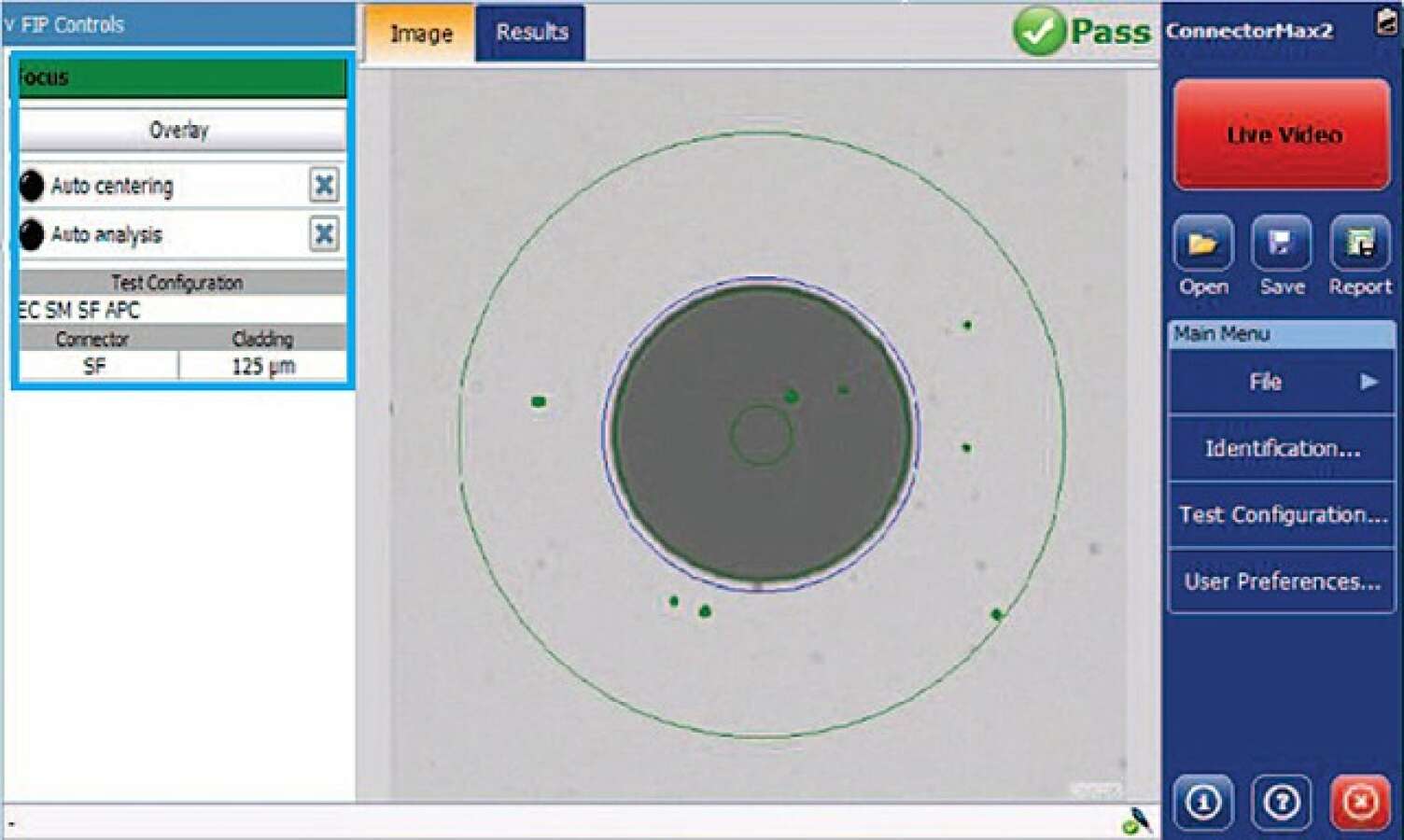

Микроскопы FIP-420B и FIP-430B, используя программное обеспечение ConnectoMax2, могут определять качество поверхности коннектора "годен/не годен". Программа позволяет автоматически оценивать качество поверхности, сохранять изображения тестируемых объектов и формировать подробные отчеты. На все это потребуется всего несколько секунд.

Технические характеристики микроскопов EXFO FIP-400B

Размер (В х Ш х Г)	47 мм х 42 мм х 162 мм
Вес	0,3 кг
Разрешение	0,55 мкм
Камера	Пять-мегапикселей CMOS
Возможность визуального обнаружения	<1 мкм
Поле зрения	304 мкм х 304 мкм 608 мкм х 608 мкм 912 мкм х 912 мкм
Источник света	синий светодиод
Кнопка захвата изображения	на всех моделях
Кнопка увеличения	на всех моделях
Цифровое увеличение	три режима
Разъем	USB 2
Температура	рабочая: -10 C до 50 C хранения: -40 C до 70 C

Дополнительные аксессуары для EXFO FIP-400B:

Дисплей для микроскопа FIP-400B (цветной сенсорный 7'')	MAX-FIP-XX
Набор адаптеров для патчкордов LC (PC/APC) и портов патч-панели LC (PC/APC): FIPT-400-LC-SQ FIPT-400-LC-APC FIPT-400-U12M FIPT-400-U12MA	FIPT-400-LC-K
Набор адаптеров для патчкордов LC (PC) и портов патч-панели LC (PC): FIPT-400-LC-SQ FIPT-400-U12M	FIPT-400-LC-K-UPC
Набор адаптеров для патчкордов LC (APC) и портов патч-панели LC (APC): FIPT-400-LC-APC FIPT-400-U12MA	FIPT-400-LC-K-APC
Адаптер униврсальный для проверки патчкордов LC с ферулой 1.25 мм (UPC)	FIPT-400-U12M
Адаптер униврсальный для проверки патчкордов FC/SC/ST с ферулой 2.5 мм (UPC)	FIPT-400-U25M
Адаптер для проверки портов патч-панели FC и SC (UPC)	FIPT-400-FC-SC
Адаптер для проверки портов патч-панели LC (UPC)	FIPT-400-LC-SQ
Адаптер для проверки портов патч-панели ST (UPC)	FIPT-400-ST
Адаптер для проверки портов патч-панели E-2000 (UPC)	FIPT-400-E2000
Адаптер для проверки патчкордов с ферулой 1.25 мм. (APC)	FIPT-400-U12MA
Адаптер для проверки патчкордов с ферулой 2.5 мм. (APC)	FIPT-400-U25MA
Адаптер для проверки портов патч-панели FC (APC)	FIPT-400-FC-APC
Адаптер для проверки портов патч-панели SC (APC)	FIPT-400-SC-APC
Адаптер для проверки портов патч-панели LC (APC)	FIPT-400-LC-APC
Адаптер для проверки портов патч-панели E-2000 (APC)	FIPT-400-E2000-APC

Информация для заказа:

Дополнительные материалы

MAX-FIP-400B - Описание (англ) FIP-400B - Подбор адаптеров (англ)
