Fluke Networks FI-7000 FIBERINSPECTOR PRO - видеомикроскоп на платформе VERSIV

Fluke Networks FI-7000 FIBERINSPECTOR PRO - видеомикроскоп на платформе VERSIV

Артикул: FL-FI-7000 INTL

Товар не поставляется

Запросить аналоги Вопрос менеджеру
Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка
Fluke Networks FI-7000 FiberInspector Pro - видеомикроскоп на базе платформы Versiv для быстрой проверки состояния оптических портов и патч-кордов. Способен автоматически сертифицировать состояние коннектора по принципу «Прошел/ Не прошел»

Грязь на феруле коннектора является основной причиной повышенного затухания в ВОЛС. Грязь приводит к увеличению вносимых потерь, обратного отражения, а также наносит ущерб передающему оборудованию. Измерение с помощью рефлектометра помогут выявить эту проблему, но в большинстве случаях загрязненные соединения вносят большие погрешности в результаты измерений и увеличивают время тестирования. Чтоб избежать этих проблем, обе стороны соединения необходимо очищать и проверять с помощью микроскопа. Инспектировать необходимо даже новые коммутационные и пигтейлы, поскольку защитные колпачки на коннекторах не гарантируют отсутствие грязи. Чтобы избежать этой наиболее распространенной проблемы, необходимо обследовать коннектор с помощью видеомикроскопа и удалить все загрязнения перед его подключением к коммутационной панели или активному оборудованию.

Особенности микроскопа FI-7000 FiberInspector Pro:

  • Тестирование оптических коннекторов по принципу «Pass/Fail»
  • Графическая индикация проблемных зон, загрязнений и повреждений поверхности коннектора
  • Большой сенсорный экран
  • Сертификация коннекторов в соответствии стандартам - IEC 61300-3-35
  • Устранение человеческого фактора при проверке коннекторов
  • Сохранение изображения состояния поверхности коннекторов

Комплект поставки FL-FI-7000 INTL

  • Блок Versiv с аккумулятором;
  • USB видеомикроскоп с 4-мя адаптерами в комплекте (адаптер LC, FC/SC, 1.25 и универсальный 2.5 мм);
  • Заглушка для защиты заднего разъема базового блока Versiv;
  • Зарядное устройство переменного тока;
  • Плечевой ремень;
  • USB-кабель;
  • Компакт-диск с программным обеспечением LinkWare;
  • Компакт-диск с руководством пользователя;
  • Руководство по началу работы;
  • Мягкая сумка для переноски.

Технические характеристики видеомикроскопа Fluke Networks FI-7000:


Характеристики видеомикроскопа FI -7000
2M пикселей
Синий светодиод
Источник света
Синий светодиод
Источник питания
Базовый блок Versiv
Поле обзора (FOV)
 Горизонтально: 425 мкм
Вертикально: 320 мкм
Минимальный регистрируемый размер частиц 0,5 мкм
Размеры Приблизительно 1175 x 35 мм без наконечника адаптера
Масса 200 г
Диапазон температур Рабочая: 0 – +50 °C
Хранение: от -20°C до +70°C
Сертификация CE

Спецификации VFL
Управление включением/выключением Механический выключатель и кнопка на сенсорном экране
Выходная мощность 316 мкВт (-5 дБм) = пиковая мощность = 1,0 мВт (0 дБм)
Рабочая длина волны Номинал 650 нм
Ширина спектра ±3 нм
Режимы вывода Непрерывные волны и импульсный режим (2 - 3 Гц частоты мигания)
Соединительный адаптер 2,5 мм, универсальный
Безопасность лазера (классификация) Класс II CDRH, соответствие стандарту EN 60825-2

Общие характеристики
Масса Основной блок с модулем и аккумулятором: 1,28 кг
Размеры Основной блок с модулем и аккумулятором: 6,67 x 13,33 x 27,94 см
Питание Блок литиево-ионных батарей, 7,2 В
Время работы от батарей Одиннадцать часов работы без подзарядки

Время зарядки
При выключенном тестере 4 часа зарядки, чтобы зарядить от 10% до 90%
При включенном тестере 6 часов зарядки, чтобы зарядить от 10% до 90% с включенным тестером

Требования к окружающей среде
Рабочая температура* -18 – 45 ºC
Диапазон нерабочих температур -30 – 60 ºC
Рабочая высота над уровнем моря 4 000 м
3200 м с адаптером переменного тока
Высота над уровнем моря при хранении 12 000 м
Электромагнитная совместимость EN 61326-1

* Для сохранения емкости батареи не рекомендуется содержать ее при температуре ниже -20 °C или выше 50 °C дольше одной недели.

Основные функции видеомикроскопа Fluke Networks FI-7000

Сертификация состояния коннекторов
Сертификация состояния коннекторов в соответствии с отраслевыми стандартами IEC 61300-3-35.

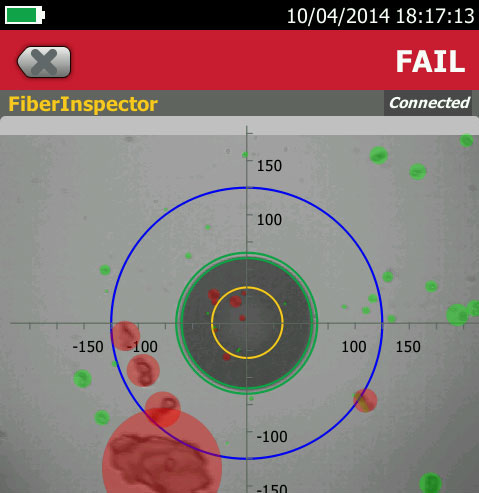

Графическая индикация проблемных зон

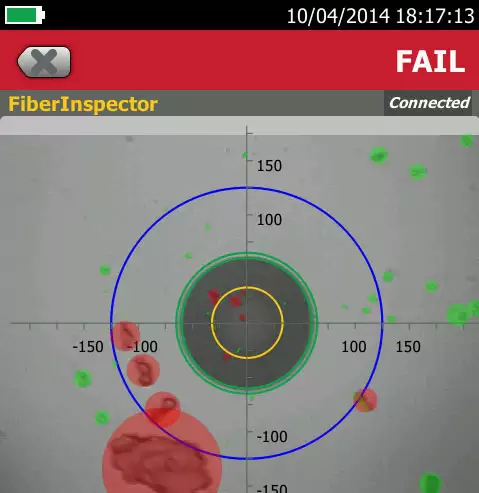

FiberInspector Pro автоматически выделяет на картинке дефекты, обнаруженные на торцах коннекторов. FI-7000 отображает дефект и подсвечивает фон дефекта так, чтобы дефект был четко виден. Дефекты, которые не соответствуют требованиям стандарта, окрашиваются в красный цвет, а дефекты, которые соответствуют, окрашиваются в зеленый цвет.

Сохранение изображений
Сохранение изображений непосредственно в результатах испытаний приборов серии Versiv. Объединение изображений поверхности коннекторов с результатами испытаний CertiFiber Pro OLTS и/или OptiFiber Pro OTDR для создания полной истории состояния ВОЛС.
Построено на платформе Versiv
FI-7000 выполнен на платформе Versiv, которая, в зависимости от комплектации, позволяет вам проводить измерения оптических потерь (OLTS), OTDR или параметров медной СКС. Дополнительные комплекты для продукта доступны для DSX CableAnalyzer, CertiFiber Pro OLTS, OptiFiber Pro OTDR и OneTouch AT Network Assistant.

Система управления проектами Versiv’s ProjX
Система ProjX позволяет управляет проектами от настройки до приемо-сдаточных испытаний, обеспечивая правильное выполнение всех тестов. Введенная один раз подробная информация о проекте будет сохранена программой ProjX в файле проекта с наименованием, которое будет понятно всей команде. Изменение модулей и проектов возможно без повторного ввода подробной информации. Поддержка нескольких тестеров на одном проекте путем предоставления общественного доступа к проектным файлам с помощью USB-накопителей или электронной почты.

Пользовательский интерфейс Taptive
Теперь существует возможность тестировать разные типы проводников так же просто, как пользоваться смартфоном. Просто выберите проект ProjX, над которым Вы работаете, и на большом экране высветится испытание, которое необходимо выполнить. Taptive позволяет получить более легкий доступ к общей инфраструктуре кабельных соединений.

ПО для управления результатами LinkWare
При помощи популярного и многофункционального программного обеспечения LinkWare пользователи FI-7000 FiberInspector Pro могут работать с данными системы управления ProjX, легко создавать отчеты и обновлять программное обеспечение своих тестеров. У менеджеров проектов есть все возможности для управления рабочим процессом и консолидации результатов тестирования. Пользователи могут добавить завершающий штрих, разместив логотип своей компании в отчете и подав его без изменений клиенту для приемки системы. Инструменты в бизнесе должны быть простыми, и вне зависимости от того, какой тестер Fluke Networks для медных и волоконных систем вы используете, Linkware – это программное обеспечение, включающее всё в отчеты.

Классификация состояния коннекторов по принципу «ПРОШЁЛ/НЕ ПРОШЁЛ»
Классификация состояния коннекторов по принципу «ПРОШЁЛ/НЕ ПРОШЁЛ» с помощью FI-7000 доступна для всех владельцев Versiv. Доступно в версии встроенного ПО Versiv v3.0 и выше. Чтобы использовать данную функцию, просто загрузите последнюю версию встроенного ПО Versiv и создайте новый проект, используя FiberInspector.

Модели видеомикроскопа Fluke Networks FI-7000:

Номер модели/название Описание
FI-7000

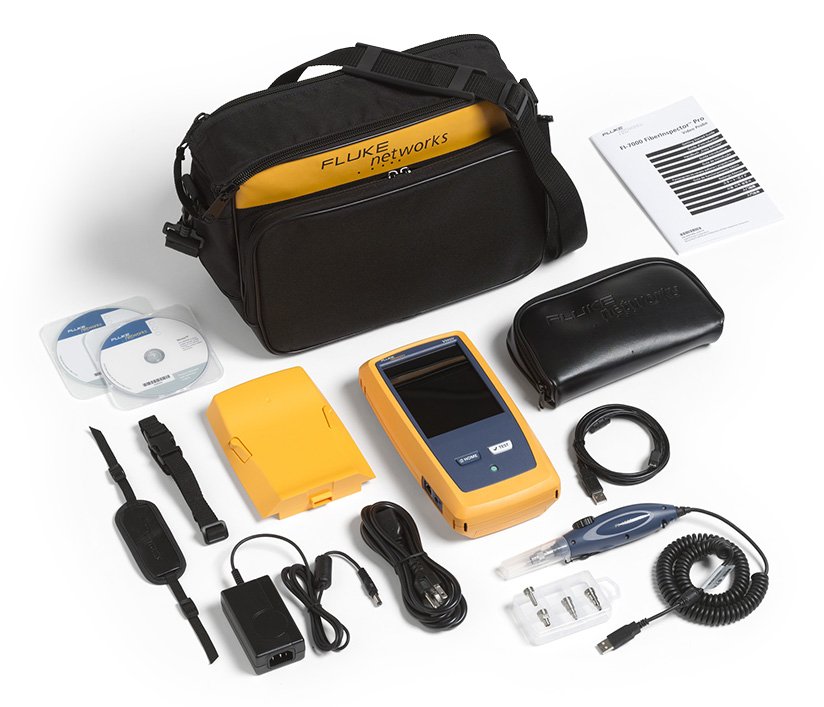

 FI-7000 FiberInspector Pro содержит: Базовый блок Versiv, USB видеомикроскоп для обследования коннекторов с 4 адаптерами в комплекте (адаптер LC,FC/SC, 1,25 и универсальный 2,5 мм), заглушка для защиты заднего разъема базового блока, зарядное устройство переменного тока, плечевой ремень, USB-кабель, компакт-диск с программным обеспечением LinkWare, компакт-диск с руководством пользователя, руководство по началу работы, мягкая сумка для переноски. См. фото
FI-7000-MPO

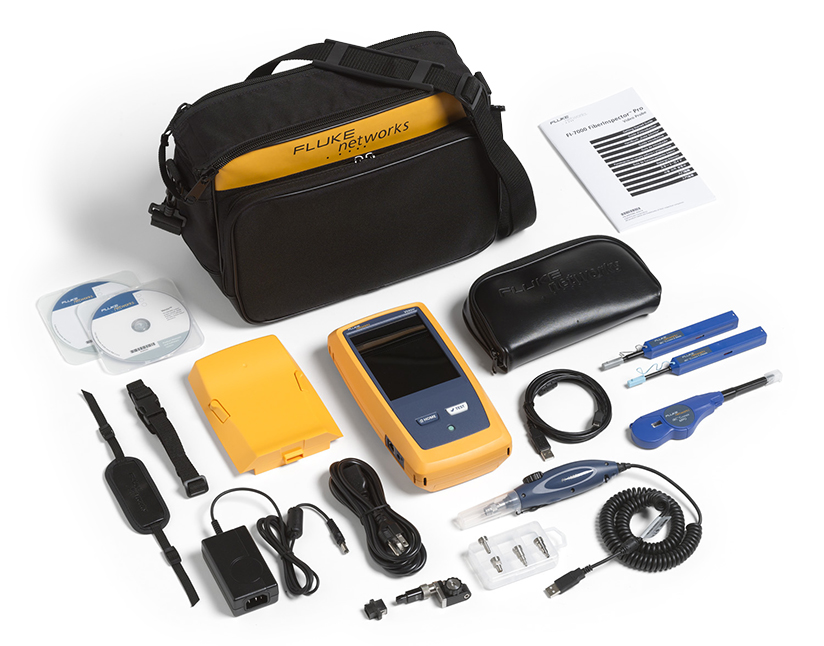

 FI-7000 FiberInspector Pro с адаптером MPO (включая инструмент для очистки) содержит: Базовый блок Versiv, USB видеомикроскоп для обследования коннекторов с 4 адаптерами в комплекте (адаптеры LC,FC/SC, 1,25 и универсальный 2,5 мм), адаптер для обследования MPO коннекторов, система очистки для ферулы 1,25 мм, 2,5 мм и коннекторов MPO/MTP, заглушка для защиты заднего разъема базового блока, зарядное устройство переменного тока, плечевой ремень, USB-кабель, компакт-диск с программным обеспечением LinkWare, компакт-диск с руководством пользователя, руководство по началу работы, мягкая сумка для переноски. См. Фото

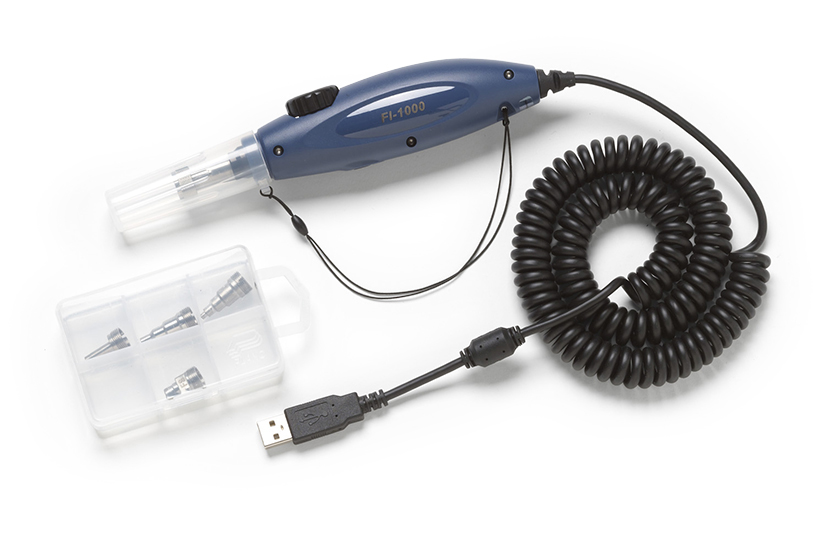

Видеомикроскоп FI-1000

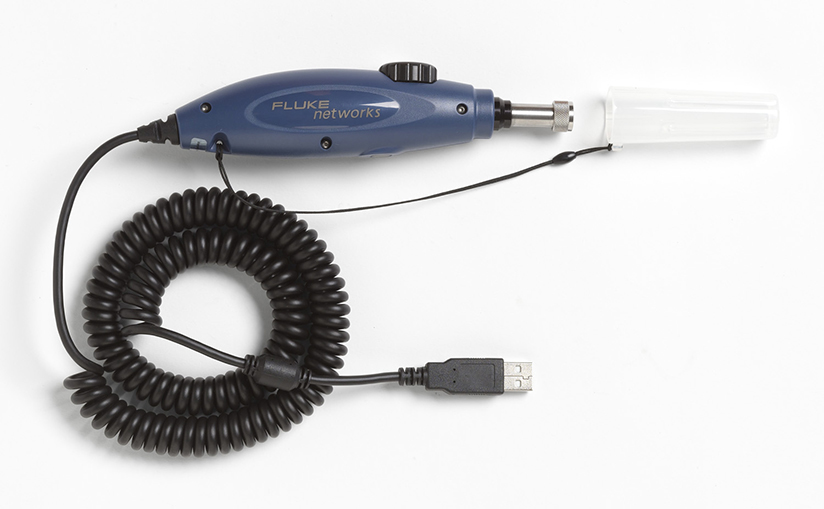

 Видеомикроскоп через интерфейс USB подключается к любым приборам серии Versiv (CertiFiber Pro, OptiFiber Pro, DSX CableAnalyzer и OneTouch AT Network Assistant). См. фото
КОМПЛЕКТ ВИДЕОМИКРОСКОПА
FI-1000

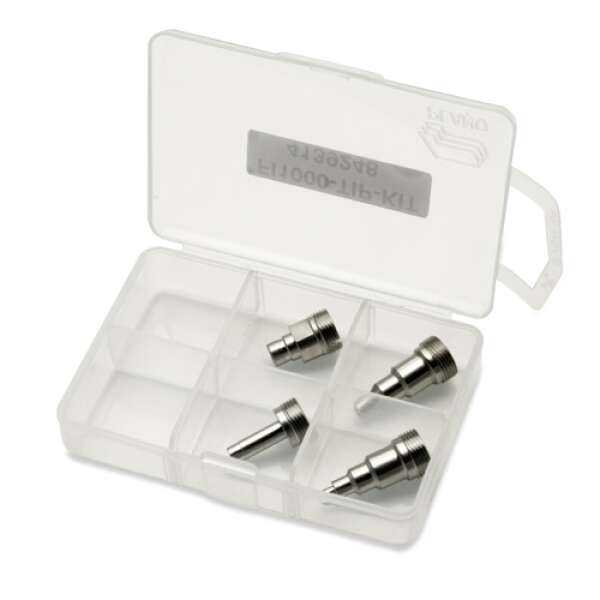

 USB видеомикроскоп для обследования коннекторов с комплектом адаптеров (LC,FC/SC, 1,25 и универсальные 2,5 мм адаптеры). См. фото



Аксессуары для видеомикроскопа Fluke Networks FI-7000:

Номер модели/название Описание
FI1000-SCFC-TIP Наконечник видеодатчика SC и FC стоечного типа
FI1000-LC-TIP Наконечник видеодатчика LC стоечного типа
FI1000-ST-TIP Наконечник видеодатчика ST стоечного типа
FI1000-MU-TIP Наконечник видеодатчика MU стоечного типа
FI1000-E2KAPC-TIP Наконечник видеодатчика E2000/APC стоечного типа
FI1000-SCAPC-TIP Наконечник видеодатчика SC/APC стоечного типа
FI1000-E2K-TIP Наконечник видеодатчика E2000 стоечного типа
FI1000-LCAPC-TIP Наконечник видеодатчика LC/APC стоечного типа
FI1000-2,5-UTIP 2,5 мм наконечник универсального видеодатчика для коммутационных шнуров
FI1000-1,25-UTIP 1,25 мм наконечник универсального видеодатчика для коммутационных шнуров
FI1000-2.5APC-UTIP 2,5 мм наконечник универсального видеодатчика APC для коммутационных шнуров
FI1000-MPO-UTIP Наконечник датчика MPO и рукоятка передатчика для коммутационных шнуров и соединителей
FI1000-MPOAPC-UTIP Наконечник датчика MPO/APC и рукоятка передатчика для коммутационных шнуров и соединителей
FI1000-1.25APC-TIP 1,25 мм наконечник универсального видеодатчика APC для коммутационных шнуров
FI1000-MPOAPC-RT ЗАПАСНОЙ АДАПТЕР MPO/MTP APC БЕЗ устройства перемещения
FI1000-MPO-RT ЗАПАСНОЙ АДАПТЕР MPO/MTP БЕЗ устройства перемещения
NFC-IBC-1,25 мм Очиститель IBC OneClick для разъемов LC и MU 1,25 мм и торцевых поверхностей (5 шт.) См. фото

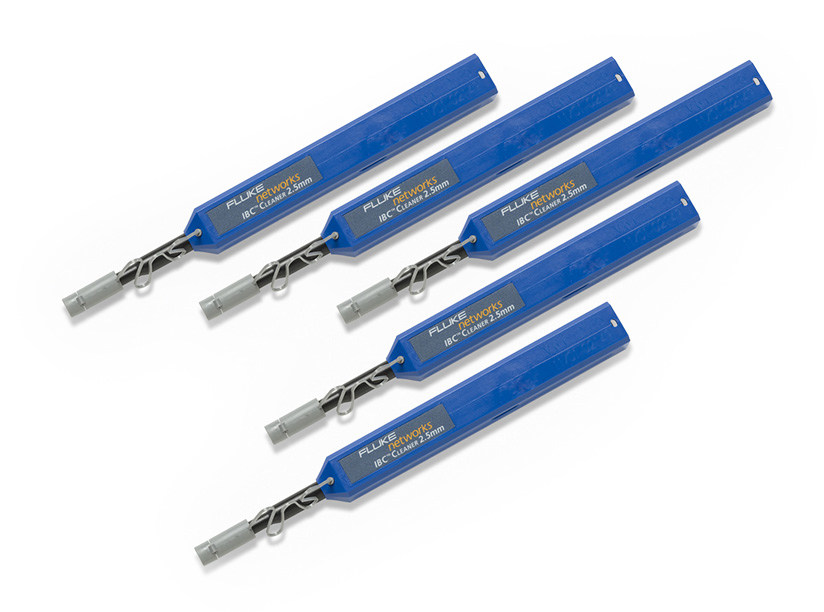

NFC-IBC-2,5 мм Очиститель IBC OneClick для разъемов SC, ST, FC, E2000 2,5 мм и торцевых поверхностей (5 шт.) См. фото

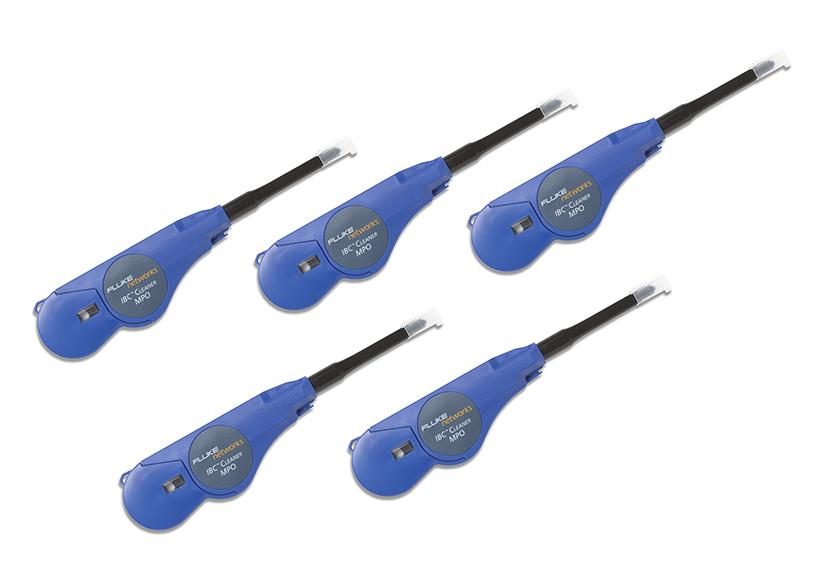

NFC-IBC-MPO Очиститель IBC OneClick для разъемов MPO/MTP (5 шт.) См. Фото

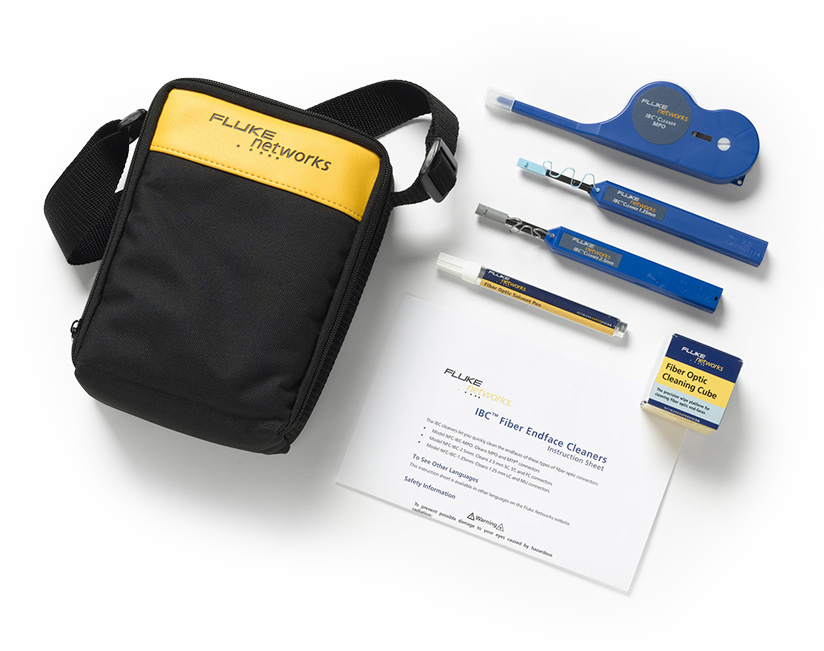

NFC-Kit-Case-E Расширенный набор для очистки оптики Enhanced Fiber Optic Cleaning Kit - включает очиститель IBC OneClick 1,25 мм, очиститель IBC OneClick 2,5 мм, очиститель IBC OneClick MPO, чистящий карандаш, куб для очистки и мягкий футляр. См. фото
Versiv-мал.-чехол Маленький чехол для переноски Versiv См. фото
