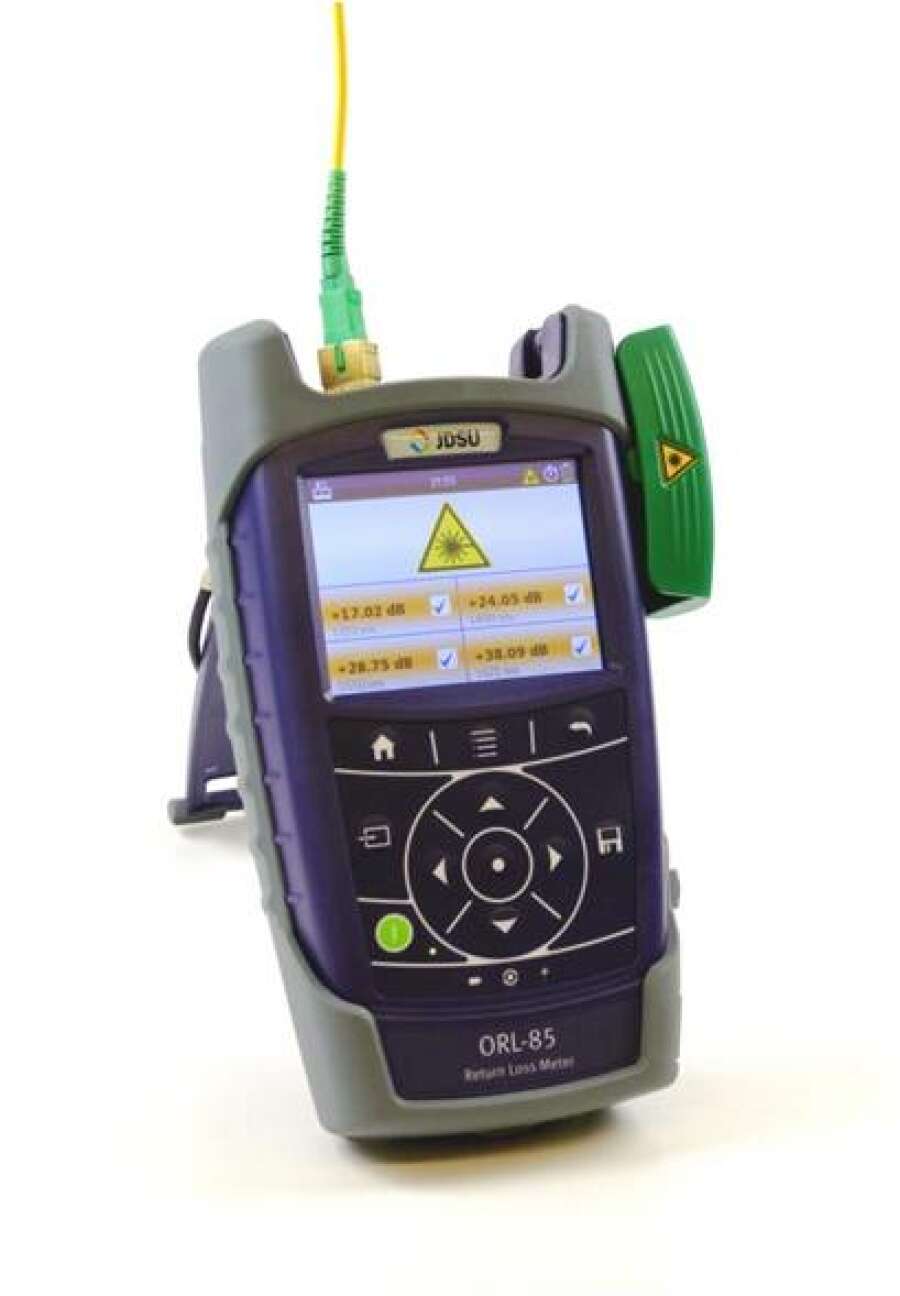

VIAVI SmartClass Fiber ORL-85 - измеритель возвратных потерь 1310/1550/1625нм, сменные SC/APC и FC/APC

VIAVI SmartClass Fiber ORL-85 совмещает в себе оптический измеритель мощности, источник излучения, оптический микроскоп и измеритель возвратных потерь. ORL-85 – это еще отличное решение для инспектирования загрязнений оптических коннекторов, непосредственно влияющих на качество соединия.

Оптические системы с свысокоскоростными лазерами, аналоговой передачей (CATV) или с рамановскими усилителями очень чувствительны к возвратным потерям, которые могут привести к:

• увеличению шума передатчика, уменьшению отношения сигнал/шум (OSNR) в аналоговых системах (CATV), увеличению ошибок BER в цифровых системах;
• интерференции излучения, изменению центральной длины волны и излучаемой мощности;
• уменьшению ресурса работы источников оптического сигнала.

Измерение возвратных потерь ORL-85 производит методом OCWR (optical continuous wave reflectometer) с точностью ± 0.7 дБ, в диапазоне от 0 до +70 дБ, на длинах волн 1310/1550/1625 нм.

Дополнительно SmartClass Fiber ORL-85 комплектуется внешним микроскопом P5000i для проверки загрязненности поверхности оптических коннекторов пачкордов и пачпанелей. Чистота оптических коннекторов — залог низких потерь и высокой производительности сети. Нажатием одной кнопки прибор оценивает состояние коннектора и выдается заключение «Прошел/Не прошел» в соответствии с критериям международного стандарта IEC 61300-3-35, либо по критериям пользователя. Результаты измерений могут быть сохранены во внутреннюю память прибора для дальнейшего анализа на ПК.

Настройка пороговых значений для оценки результатов по критерию “Прошел / Не прошел”, сенсорный экран и простой интерфейс делает управление SmartClass Fiber ORL-85 очень простым. Автоматические функции тестирования Auto-λ и Multi-λ снижают вероятность ручных ошибок и время тестирования. В автоматическом режиме работы ORL-85 полностью совместим с другими приборами линйки SmartClass Fiber (OLP-85, OLS-85, OLT-85).

Виды измерений VIAVI SmartClass Fiber ORL-85

• Измерение возвратных потерь;
• Измерение оптической мощности;
• Проверка состояния оптических коннекторов (опция микроскопа).

Особенности VIAVI SmartClass Fiber ORL-85

• Измерение ORL методом OCWR с точностью  ± 0.7 дБ;
• Диапазон измерений ORL от 0 до +70 дБ;
• Широкополосный измеритель мощности на 800-1700 нм / -85 до +15 дБм;
• Источник излучения на 1310, 1550, 1625 нм / стабильность 0,02 дБ;
• Регулируемая мощность источника излучения;
• Auto λ – автоматическое определение длины волны;
• Multi λ – автоматическое тестирование на всех длинах волнах;
• Оптический микроскоп – инспектирование чистоты коннекторов в паре с микроскопом P5000i (опция);
• Память – на 10 000 измерений;
• Генерация отчетов;
• Питание от батарей или аккумулятора;
• Удаленное управление через USB или Ethernet порт;
• Экран – сенсорный, цветной, 3.5 дюйма;
• Корпус – влагонепроницаемый.

Комплект поставки VIAVI SmartClass Fiber ORL-85

• Измеритель возвратных потерь ORL-85;
• Оптические адаптеры: 1xSC фиксированный и 1хFC сменный;
• Батареи АА, 8шт;
• Инструкция по эксплуатации;
• Мягкий кейс SC2.
