Greenlee FI-100 KIT - идентификатор активного волокна

Артикул: GT-FI-100 KIT

Товар не поставляется

Запросить аналоги Вопрос менеджеру

Гарантия: 12 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

Аналоги

VIAVI FI-11 - идентификатор активного волокна

Идентификатор волокна FI-60 с измерителем мощности...

VIAVI FI-60 - идентификатор активного волокна

Описание
Технические характеристики

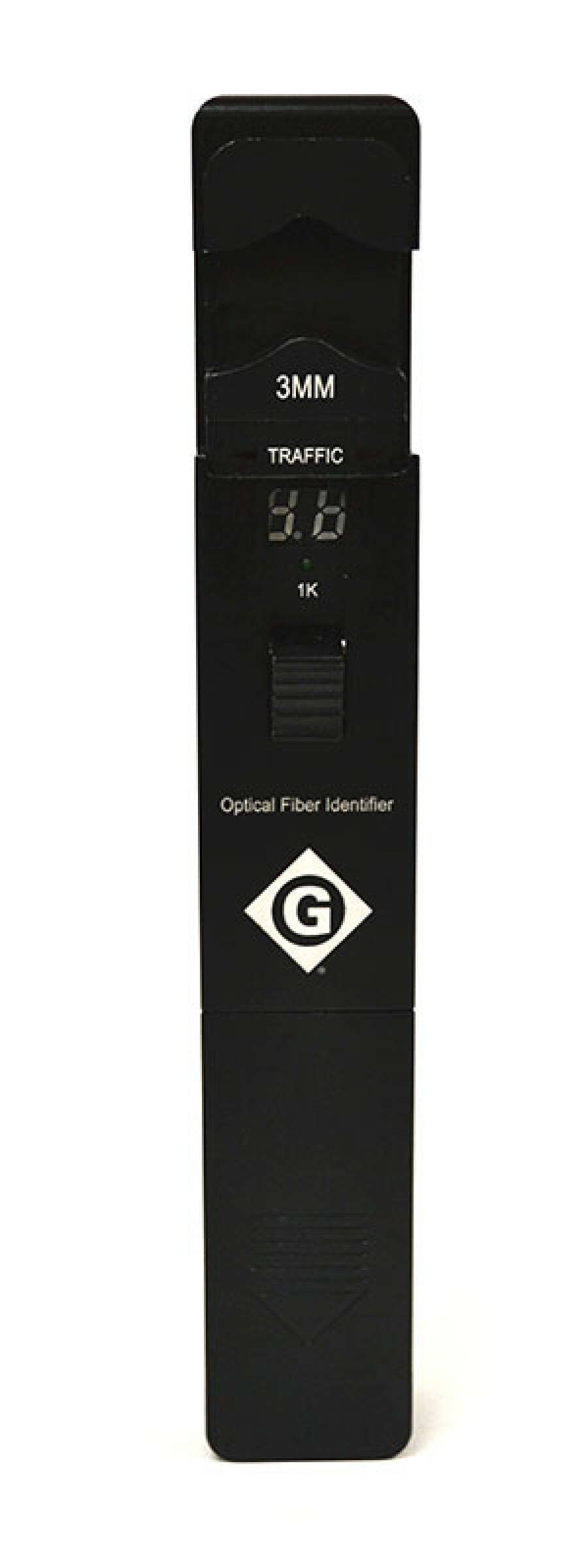

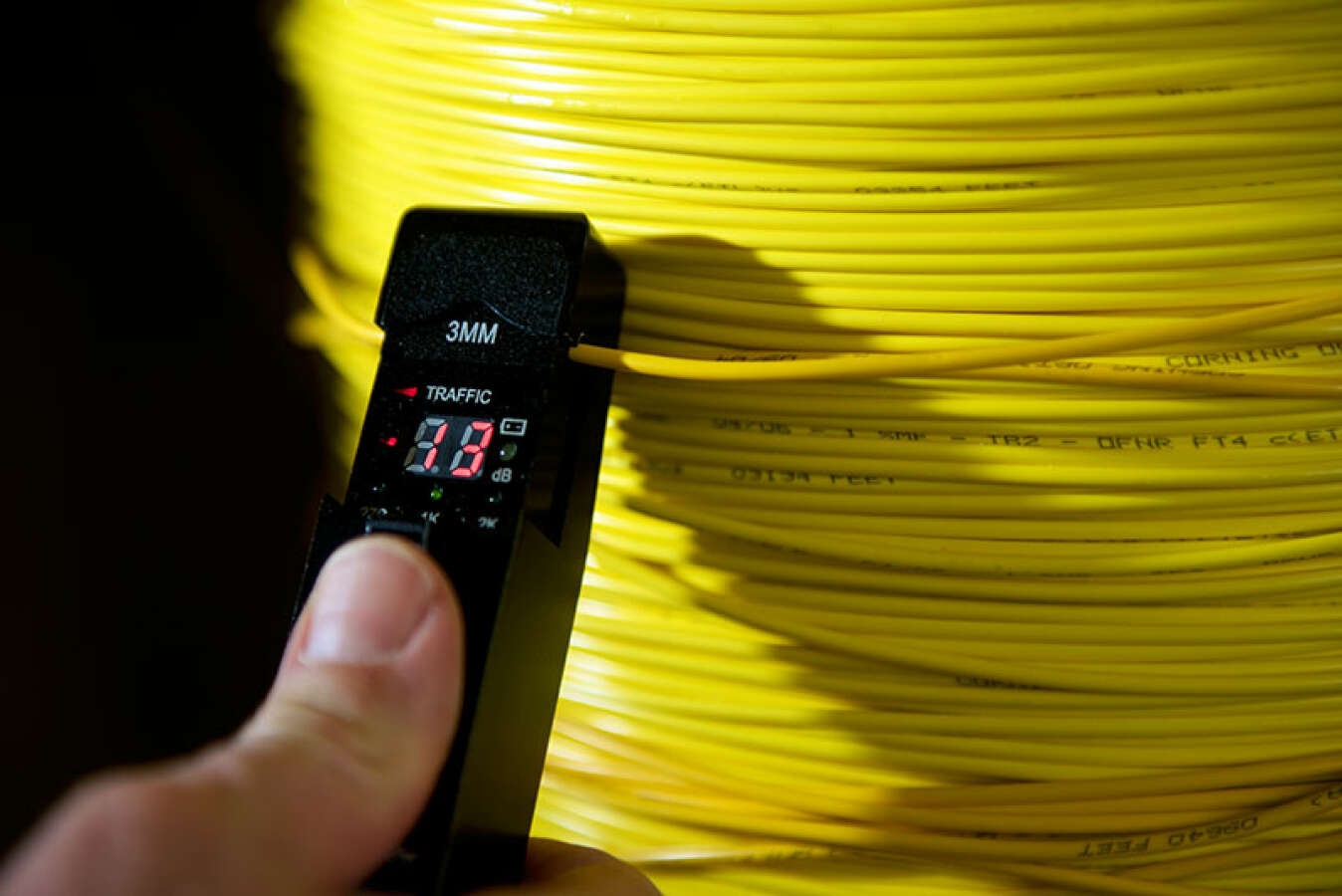

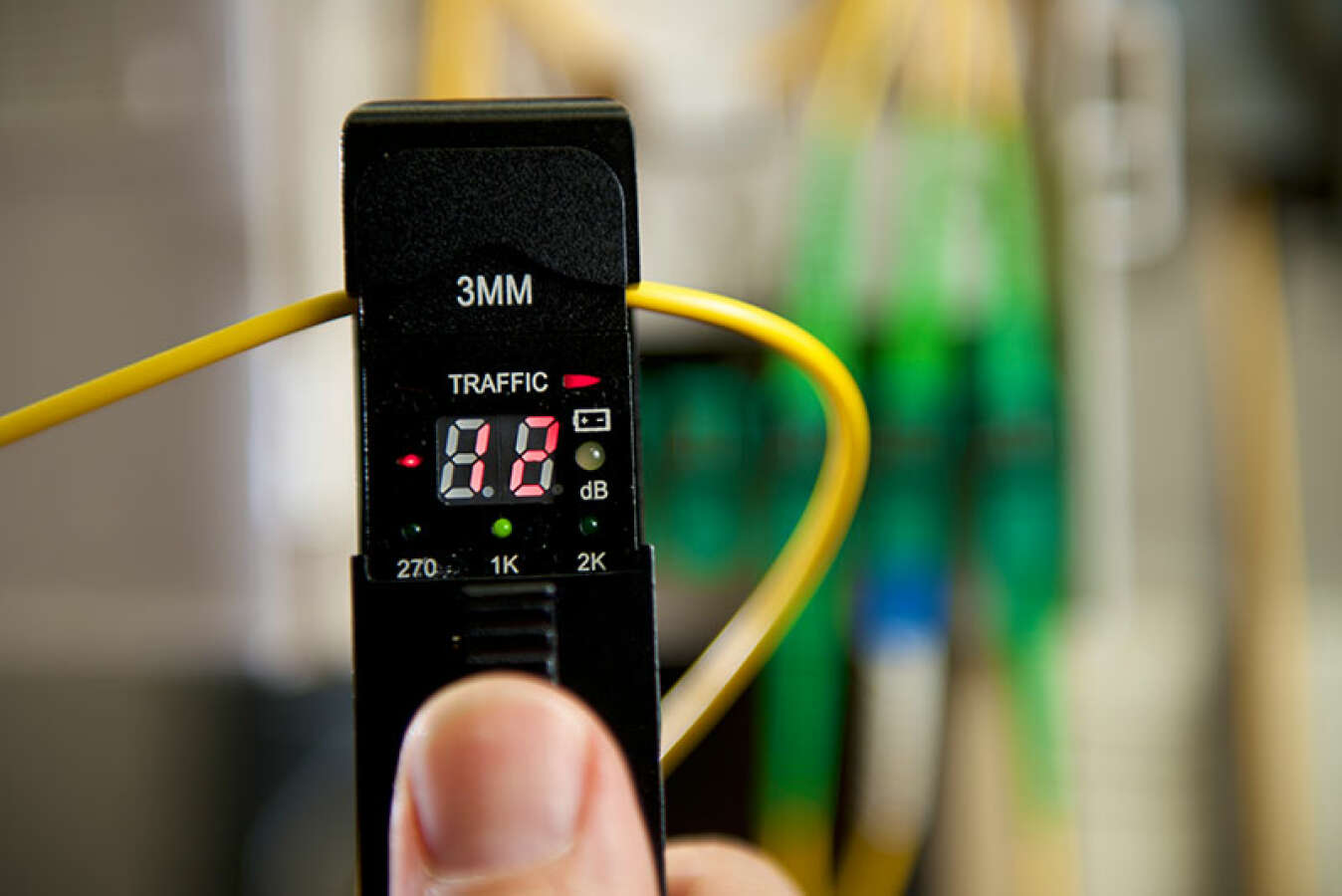

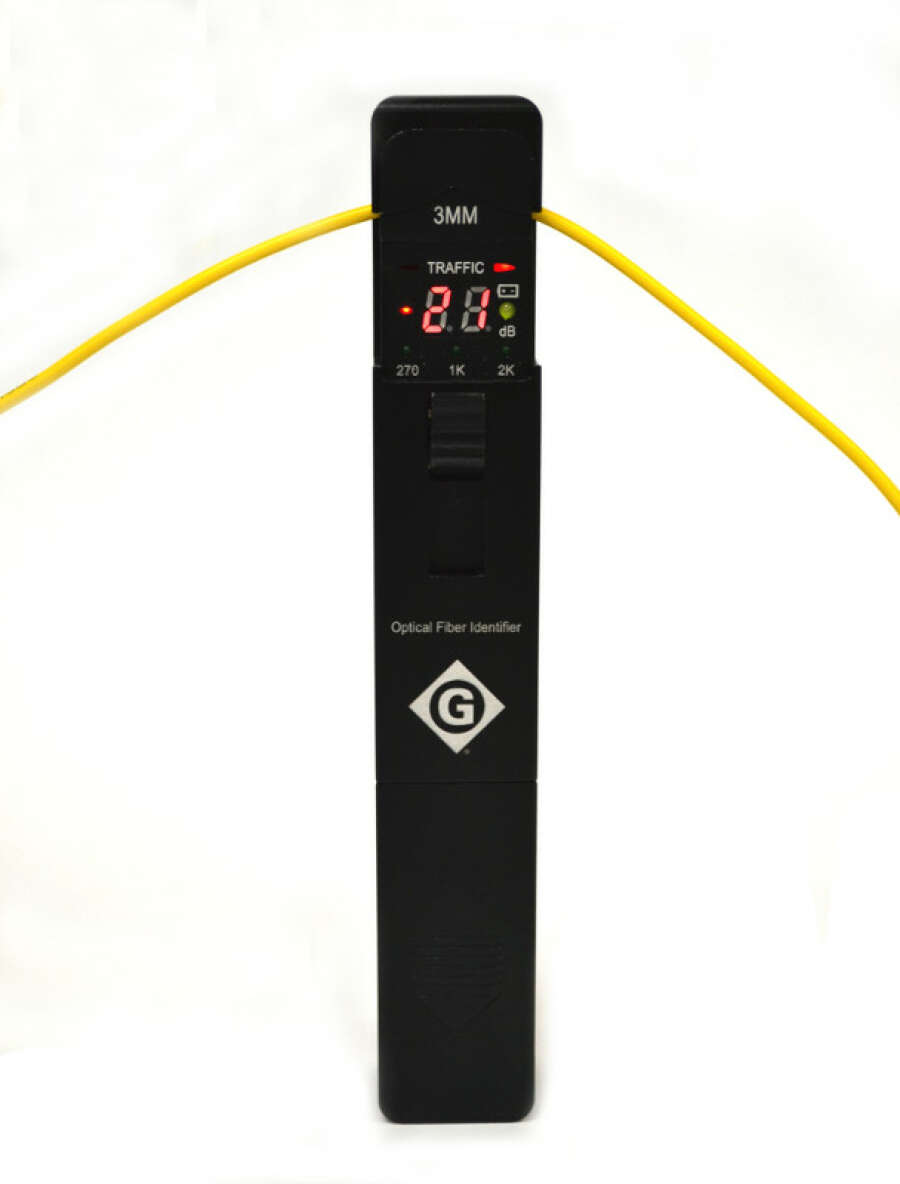

Tempo FI-100 KIT - индикатор активного волокна нового поколения. Он способен идентифицировать активное волокно в пучке, определить мощность и направление распространения оптического сигнала. А благодаря светодиодной и звуковой индикации наличия модулированного сигнала на частотах 270 Гц, 1 кГц, 2 кГц Tempo FI-100 KIT, совместно с источником модулированного сигнала, может использоваться для "прозвонки" длинных оптических линий.

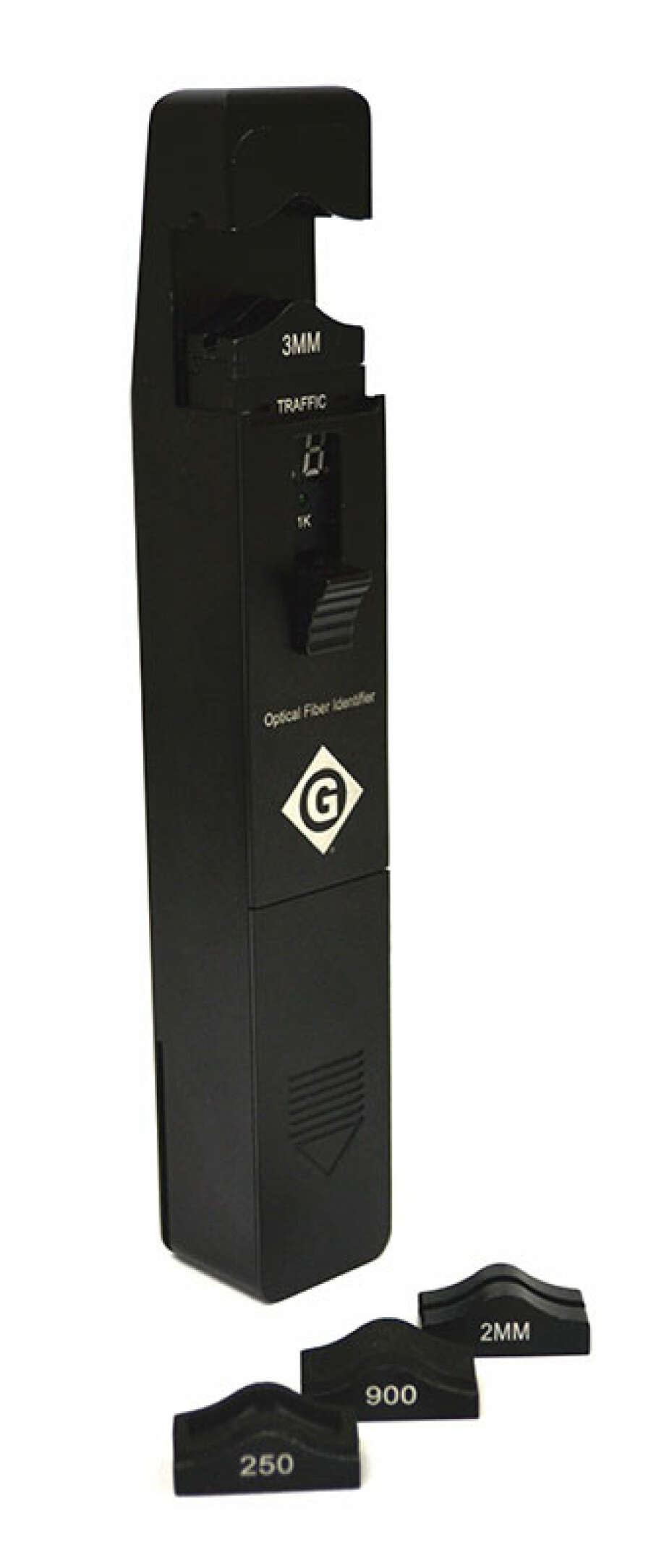

FI-100 компактен, функционален и удобен. Он совместим с волокном в 250/900 микронном буфере, ленточными волокнами (MPO), а также с патч-кордами в оболочке 2-3 мм. Для этого используются специальные насадки, входящие в комплект FI-100 KIT.

Особенности индикатора активного волокна Tempo FI-100 KIT

определение наличия сигнала в оптическом волокне
определение направления распространения сигнала
измерение мощности сигнала в диапазоне от -50 дБм до +10 дБм
светодиодная и звуковая индикация частоты модуляции 270 Гц, 1 кГц, 2 кГц
малые вносимые потери
работа с волокнами в оболочке 250 мкм, 900 мкм, 2 мм, 3мм, ленточными соединительными кабелями (MPO)

Видео обзор индикатора активного волокна Tempo FI-100 KIT

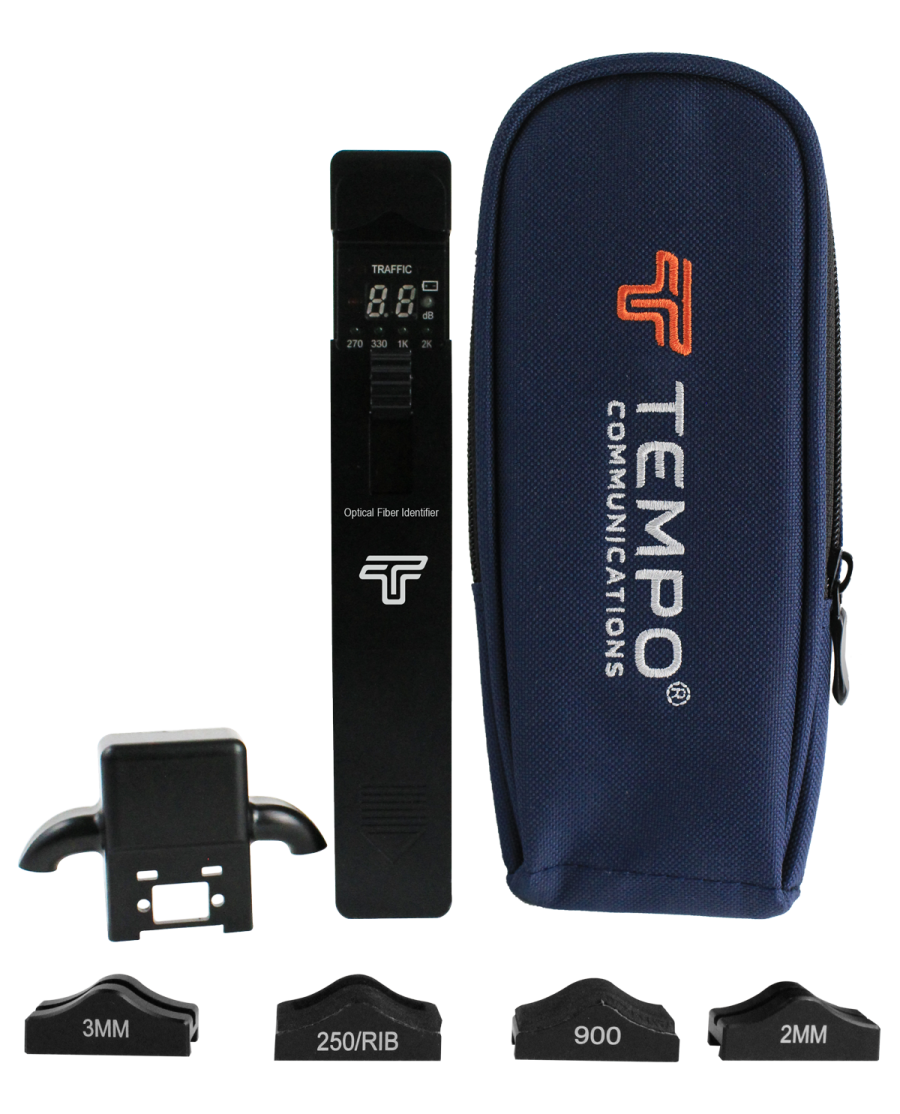

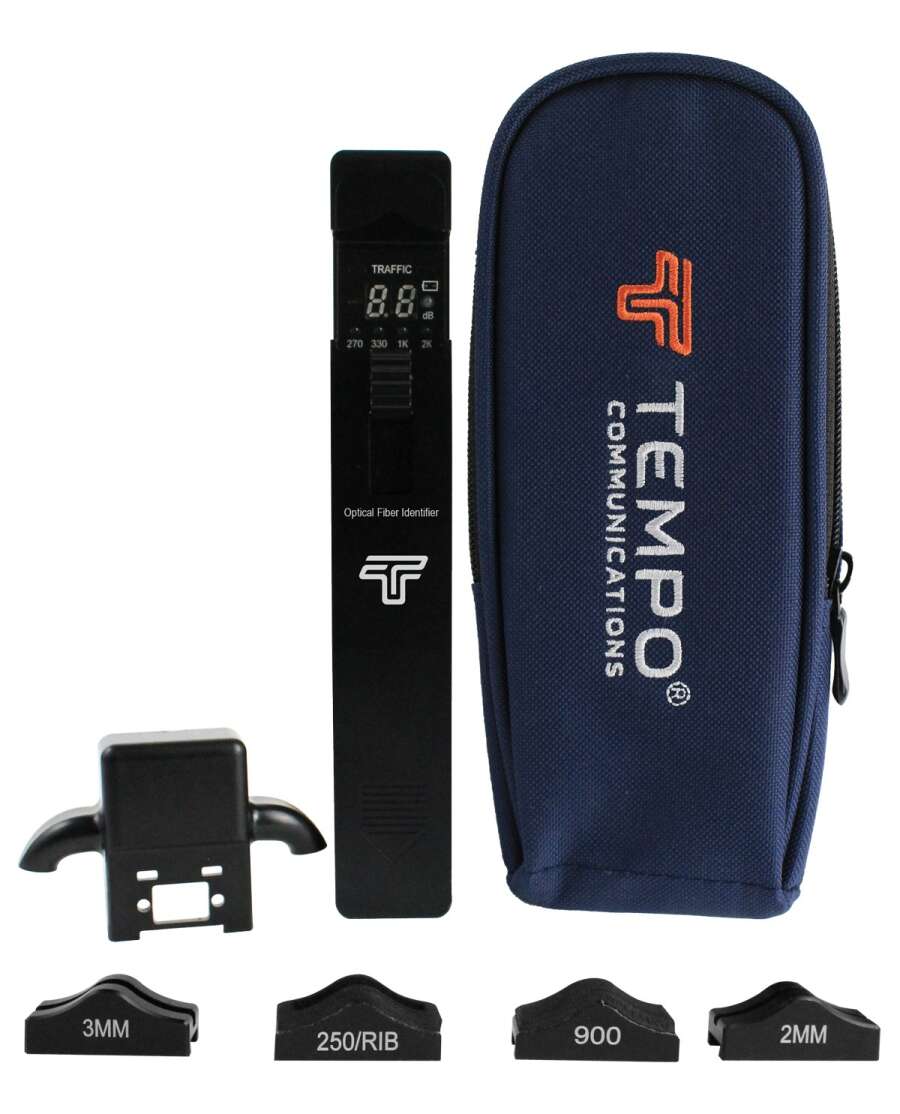

Комплект поставки индикатора активного волокна Tempo FI-100 KIT

№ п/п	Комплектующая	Кол-во, шт
1.	Индикатор активного волокна	1
2.	Крышка для предотвращения проникновения света в фото приемник	1

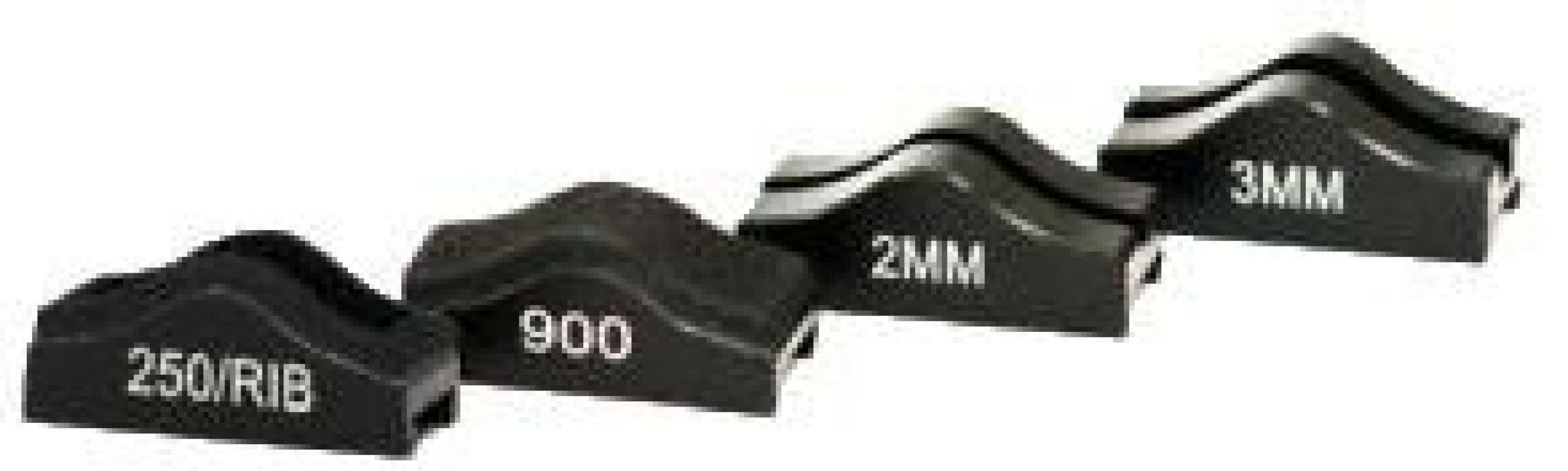

3.	Адаптер для работы с волокном в оболочке 250 мкм и ленточными волокнами	1
4.	Адаптер для работы с волокном в оболочке 900 мкм	1
5.	Адаптер для работы с волокном в оболочке 2 мм	1
6.	Адаптер для работы с волокном в оболочке 3 мм	1
7.	Адаптер для работы с ленточным волокном	1
8.	Руководство по эксплуатации	1
9.	Мягкая сумка для транспортировки с креплением на пояс	1
10.	Батарея типа ААА	2

Технические характеристики индикатора активного волокна Tempo FI-100 KIT

Параметр	Значение
Рабочий диапазон длин волн	800 - 1700 нм
Идентифицируемая частота модулированного сигнала	270 Гц ±5%, 1кГц ±5%, 2 кГц ±5%
Диапазон мощностей сигнала для индикации модулированного тонального сигнала	Ø0.9, Ø2.0, Ø3.0	30 до 0 дБм (270 Гц, 1 кГц)
		-25 до 0 дБм (2 кГц)
	Ø0.25	-25 до 0 дБм (1 кГц, 2 кГц)
		-20 до 0 дБм (2 кГц)
Тип детектора	1 мм InGaAs
Тип адаптера	Ø 0.25 (применяется для работы с волокном в буфере 250 мкм и ленточными волокнами) Ø 0.9 (применяется для работы с волокном в буфере 900 мкм) Ø 2.0 (применяется для работы с волокном в оболочке 2,0 мм) Ø 3.0 (применяется для работы с волокном в оболочке 3,0 мм) ленточное волокно
Индикаторы, указывающие направление распространения сигнала	светодиоды "влево" и "вправо"
Диапазон мощностей сигнала для определения его направления	от -46 до 10 дБм (1310 нм) от -50 до 10 дБм (1550 нм)
Диапазон измерения мощности сигнала (волокно 900 мкм)	от -50 до +10 дБм
Вносимые потери (типовые/максимальные)	0.3 / 0.8 дБ на 1310 нм 1.5 / 2.5 дБ на 1550 нм
Питание	2 батареи типа ААА
Температура эксплуатации	-10 до +60ºC
Температура хранения	-25 до +70ºC
Габариты	196 X 30.5 X 27 мм
Вес	195 г

Скачать инструкцию

Инструкция по эксплуатации (англ) Инструкция по эксплуатации (рус)
