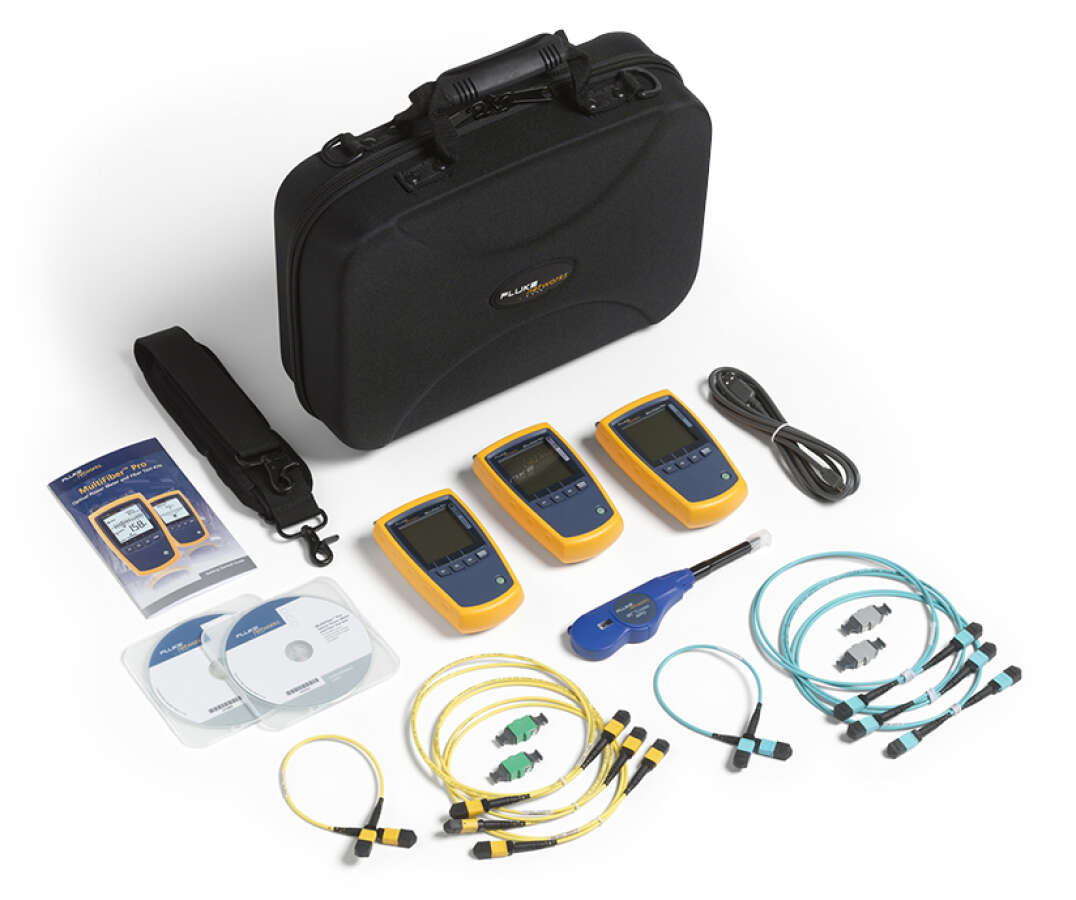

Fluke Networks MFTK-MM850-SM1550 - набор для тестирования ВОЛС с разъемами MPO (PM и LS 850 и 1550 нм)

Внешние условия

Рабочие температуры

-10 – +50 ºC

Температура хранения

-20ºC – 50ºC

Рабочая влажность

95% (10 – +35 ºC) без образования конденсата

75% (35 – +45 ºC) без образования конденсата

Неконтролируемо < 10 °C

Рабочая высота над уровнем моря

4 000 м

Высота над уровнем моря при хранении

12 000 м

Вибрация

Случайно 2 G, 5 – 500 Гц

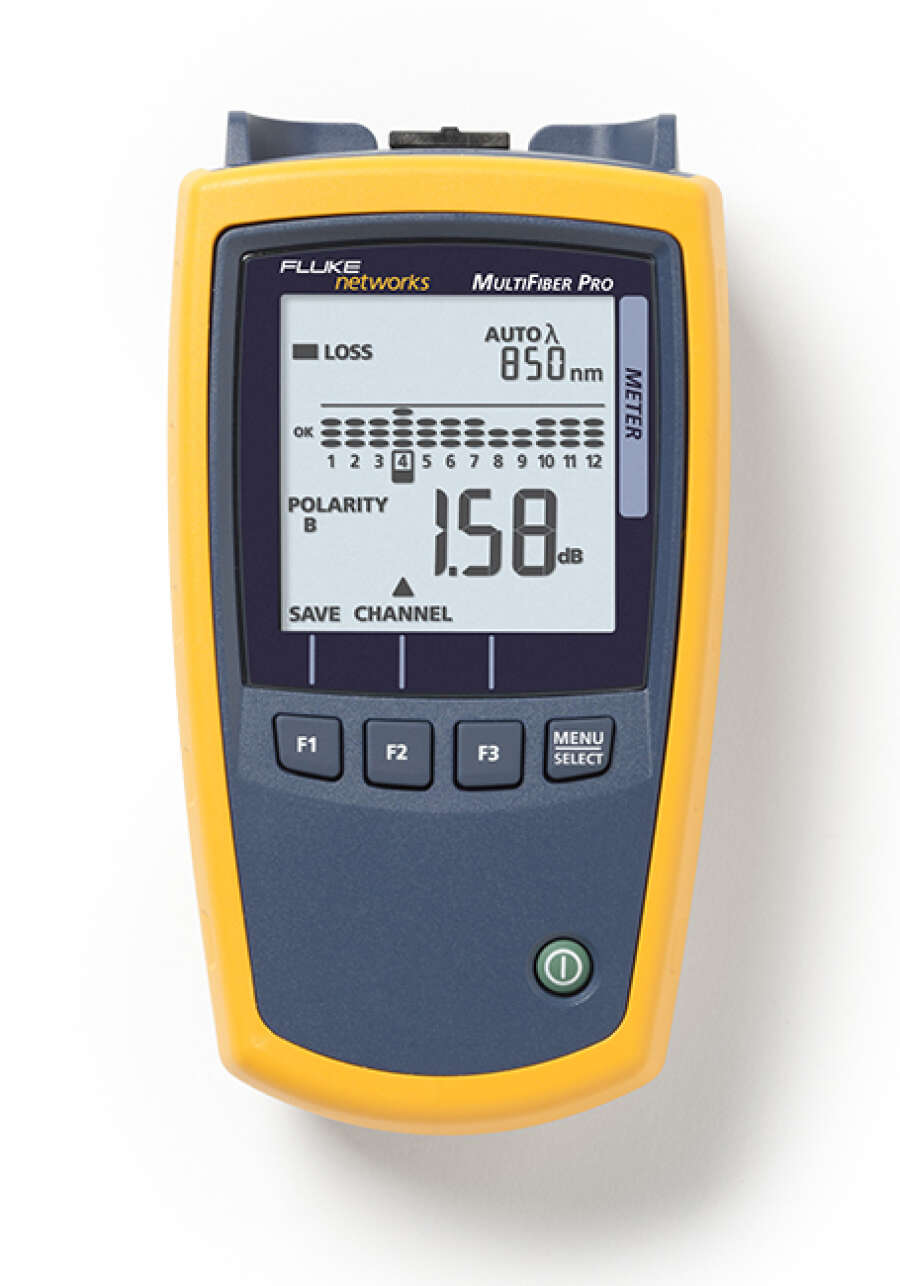

Измеритель оптической мощности (спецификации применимы при 23 ºC (73 ºF), если не указано иначе.)

Тип детектора

InGaAs

Калиброванные длины волн

850 нм, 1300 нм, 1310 нм, 1550 нм

Диапазон измерений

0 – -50 дБм

Время проведения теста:

6 секунды

Линейность измерений мощности

±0,1 дБ

Погрешность измерения мощности

±0,35 дБ

Воспроизводимость измерения мощности

< 0,10 дБ

Разрешение экрана, дБ или дБм

0,01

Единицы отображения мощности

dBm (дБм), mW (мВт), µW (мкВт)

Задаваемый пользователем предел потерь

0,05 дБ до 50,0 дБ с шагом 0,05 дБ до 10,0 дБ и 0,1 до 50,0 дБ

Автоматическое определение длины волн

Да

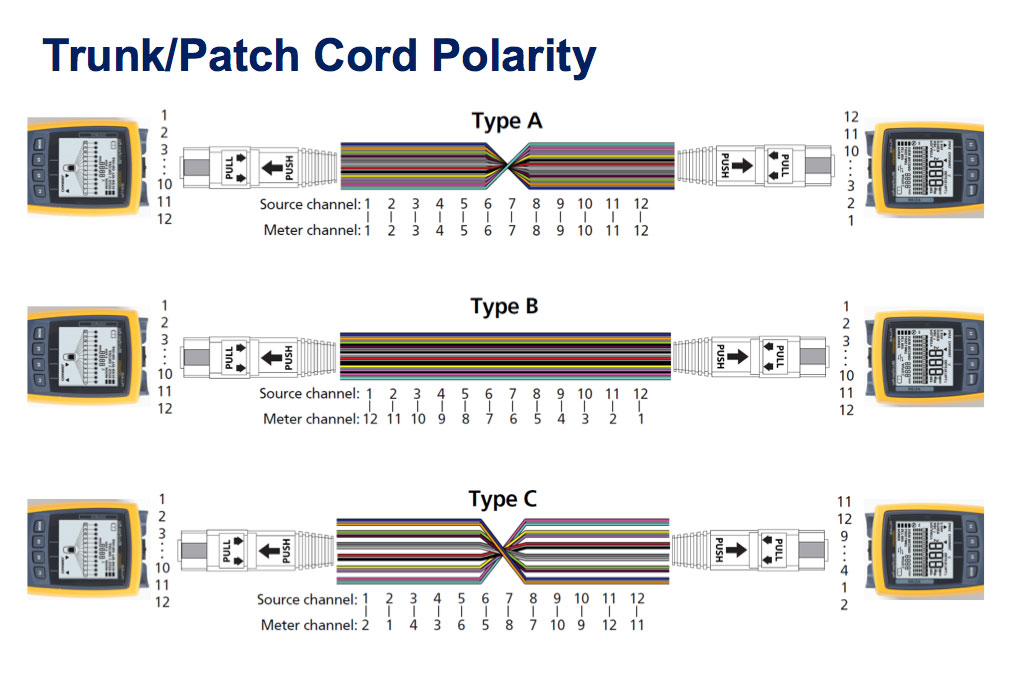

Определение полярности

Определяет полярность A, B, C и Corning Plug & Play™ Universal Systems

Определение 2 кГц

Да

Хранение записей

3000 записей, одна запись на одно оптоволокно (250 12-волоконные кабели)

Внешний интерфейс

Полноскоростной USB 2.0

Оптический разъем

MPO-интерфейс для 12-волоконных, незакрепленных штекеров. Совместим с одномодовыми волокнами с длиной волны 62,5 мкм, 50 мкм. Разъем оснащен самозакрывающейся защитной крышкой.

Требование к питанию

2 щелочные батарейки типа АА

Время работы от батареек

30 часов (стандарт)

Автоматическое выключение питания

10, 20, 30 или 60 минут (может быть отключено пользователем)

Предупреждение о низком заряде батареи

Мигающий индикатор низкого уровня заряда батарей

Размеры

5,8 x 3,2 x 1,6 дюйма (14,7 x 8,0 x 4,0 см)

Масса

10,9 унции (309 г)

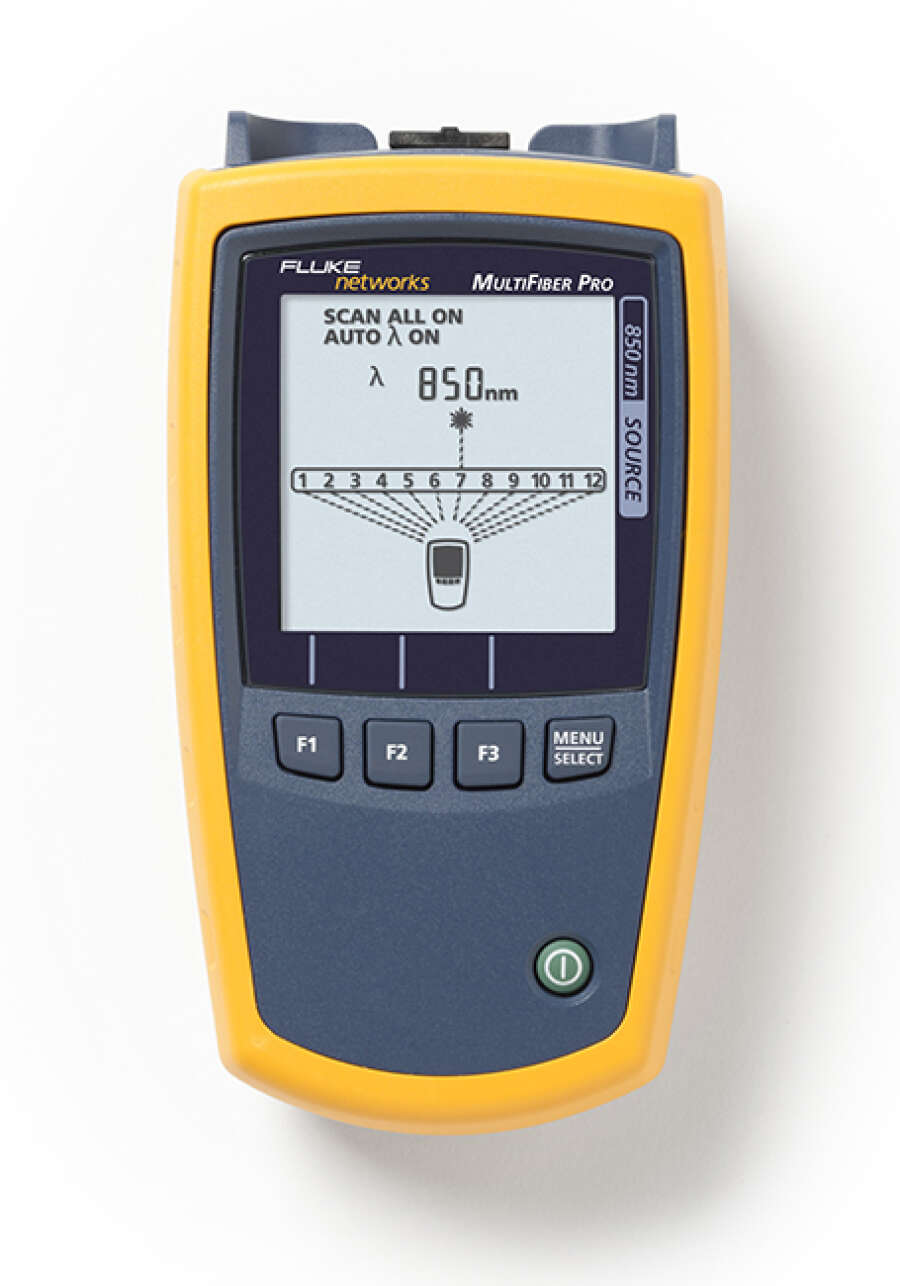

850 нм источник

1310 нм источник

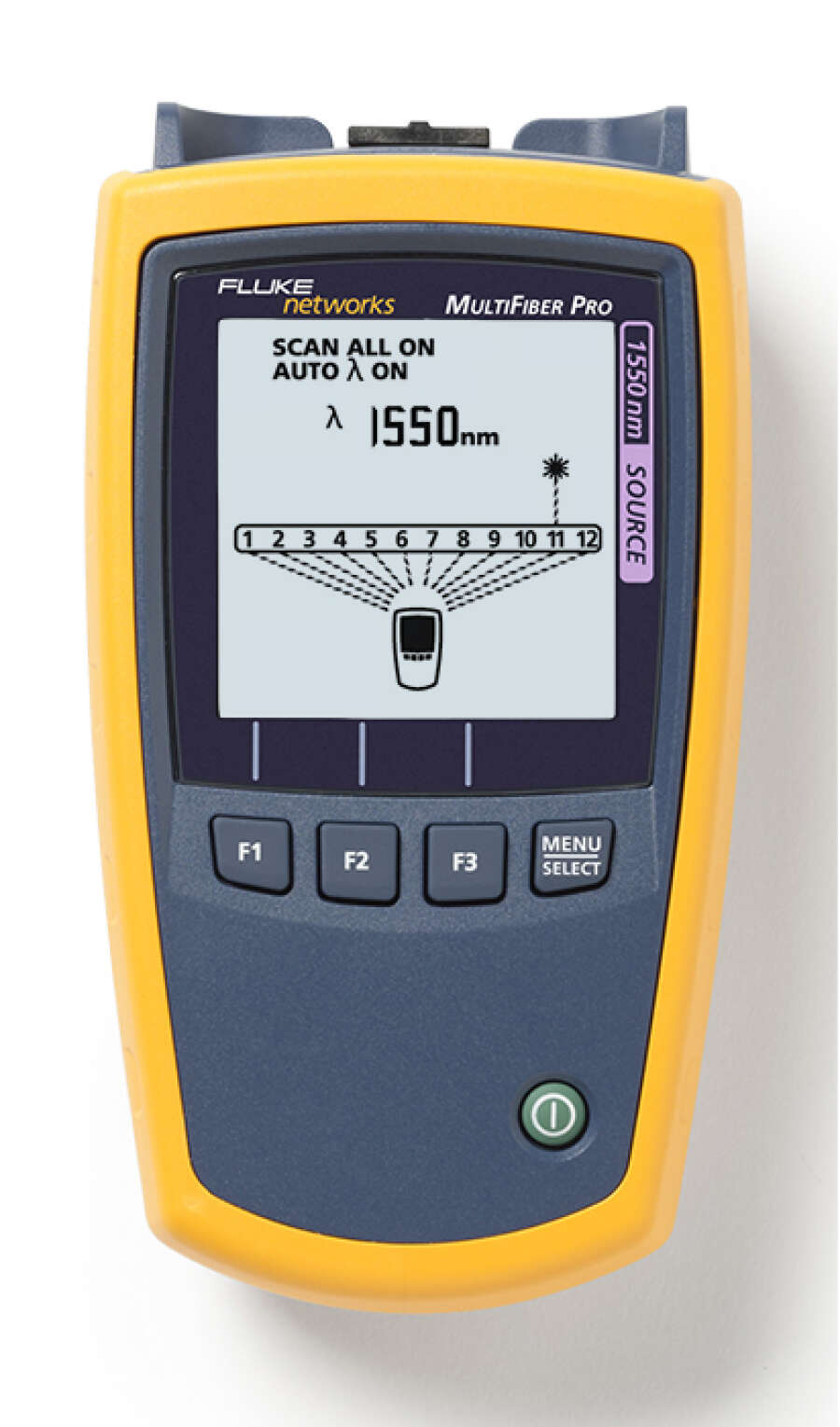

1550 нм источник

Тип источника излучения

Светодиодный

Лазер

Длина волны

±30 нм

1310 нм ± 20 нм

1550 нм ± 20 нм

Ширина спектра (полная ширина кривой распределения на уровне полумаксимума)

50 нм (номинал)

2 нм (номинал), 5 нм (максимум)

Минимальная выходная мощность

≥ -24 дБм

≥ -1 дБм

Стабильность

≤±0,1 дБ свыше 8 часов4

≤±0,25 дБ свыше 8 часов5

О безопасности лазера

IEC 60825-1:класс 1

Стандарт Encircled Flux

Соответствует TIA 455-526-14B, ISO/IEC 14763-3 и IEC 61280-4-1 для 50/125 мкм на оптическом разъеме источника.

NA

Оптический разъем

MTP/MPO -интерфейс для 12-волоконных unpinned коннекторов. Совместимость с волокнами 62,5 мкм и 50 мкм, только отличные от APC. Разъем оснащен самозакрывающейся защитной крышкой.

MTP/MPO -интерфейс для 12-волоконных unpinned коннекторов. Совместимость с волокнами 9 мкм, только APC. Разъем оснащен самозакрывающейся защитной крышкой.

4. 23°C, после 10 минут прогрева

5. 23°C, после 15 минут прогрева

Режимы

Модуляция 2 кГц, автоматический выбор длины волны

Требование к питанию

2 щелочные батарейки типа АА

Время работы от аккумулятора6

>30 часов (стандарт)

Автоматическое выключение питания

10, 20, 30 или 60 минут (может быть отключено пользователем)

Предупреждение о низком заряде батареи

Мигающий индикатор низкого уровня заряда батарей

Размеры

5,8 x 3,2 x 1,6 дюйма (14,7 x 8,0 x 4,0 см)

Масса

11,4 унции (323 г)
