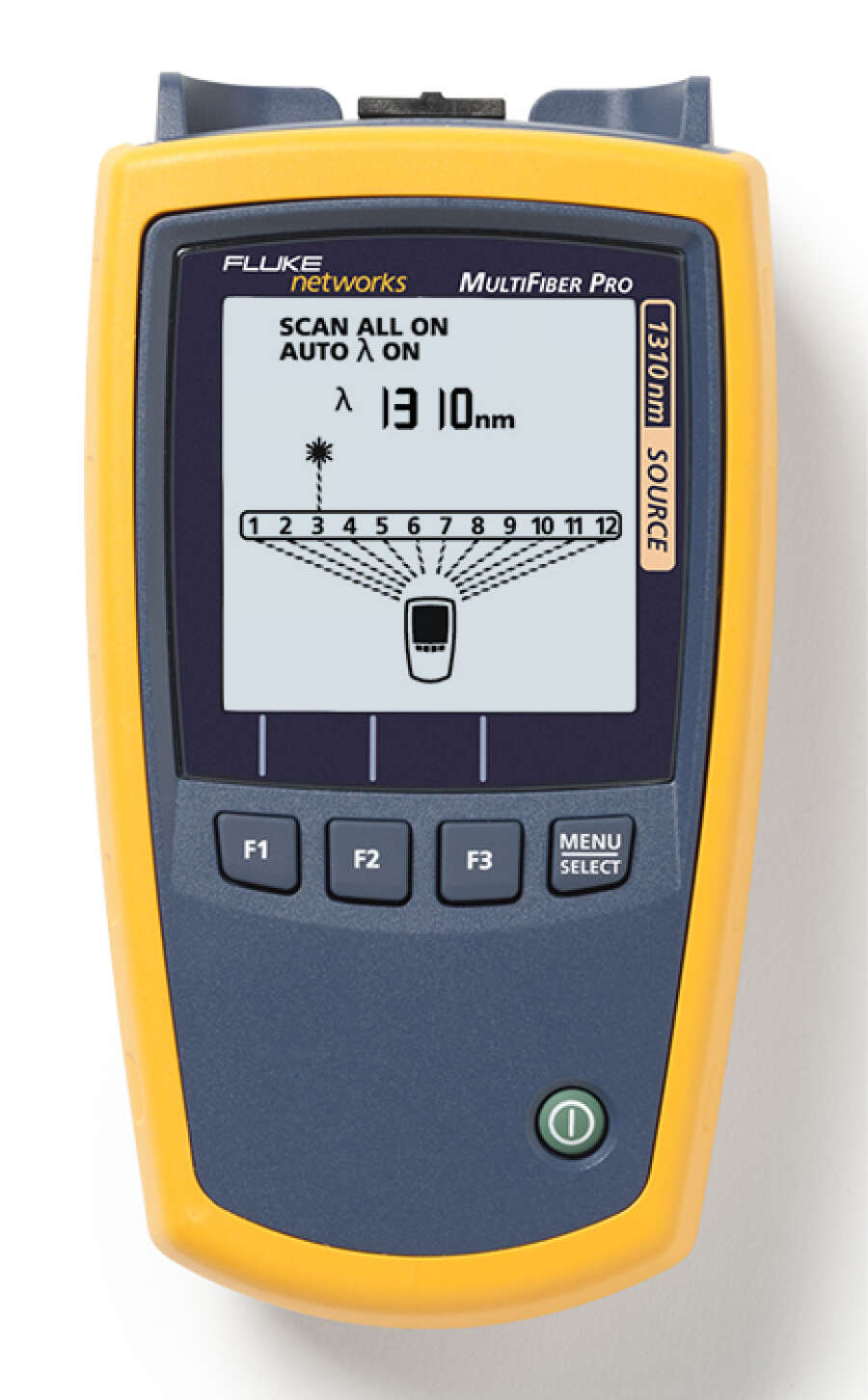

Fluke Networks MultiFiber Pro Source 1310 - одномодовый источник излучения с MPO коннектором (1310 нм)

Артикул: FL-MF1310SOURCE

Товар не поставляется

Запросить аналоги Вопрос менеджеру

Гарантия: 12 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

Описание
Технические характеристики

Fluke Networks MultiFiber Pro Source (MF1310SOURCE) - источник излучения 1310 нм для тестирования оптического кабеля с MPO коннекторами. При использовании прибора совместно с измерителем мощности MultiFiber Pro можно автоматизировать процесс анализа волоконно-оптических линий MPO. Тестирование происходит в 12 раз быстрее по сравнению с классическим методом использования шнуров-разветвителей и проверки каждого волокна по очереди.

Источник излучения реализует свои возможности только при ипользовании вместе с измерителем мощности MFPOWERMETER.

Функциональные возможности:

Автоматическое сканирование и тестирование всех волокон в разъемах MPO с помощью функции Scan All.
Функция проверки правильности разводки по всему соединению волоконно-оптических магистралей MPO
Наличие разъема MPO
Удобный интерфейс позволяет легко интерпретировать результат теста и отображать данные всех 12 волокон.
Диагностика линий MPO и детализация результатов теста одного волокна.
Наличие защитной крышки разъема MPO

Функция «Сканировать все»

Функция «Сканировать все» измерителя мощности MultiFiber Pro позволяет сканировать и тестировать все 12 волокон в разъемах MPO. Выполнение всех измерений потерь и мощности занимает всего лишь 6 с. Эта функция автоматизирует тестирование оптоволокна с разъемами MPO и устраняет трудоемкий ручной процесс работы с разветвительными шнурами.

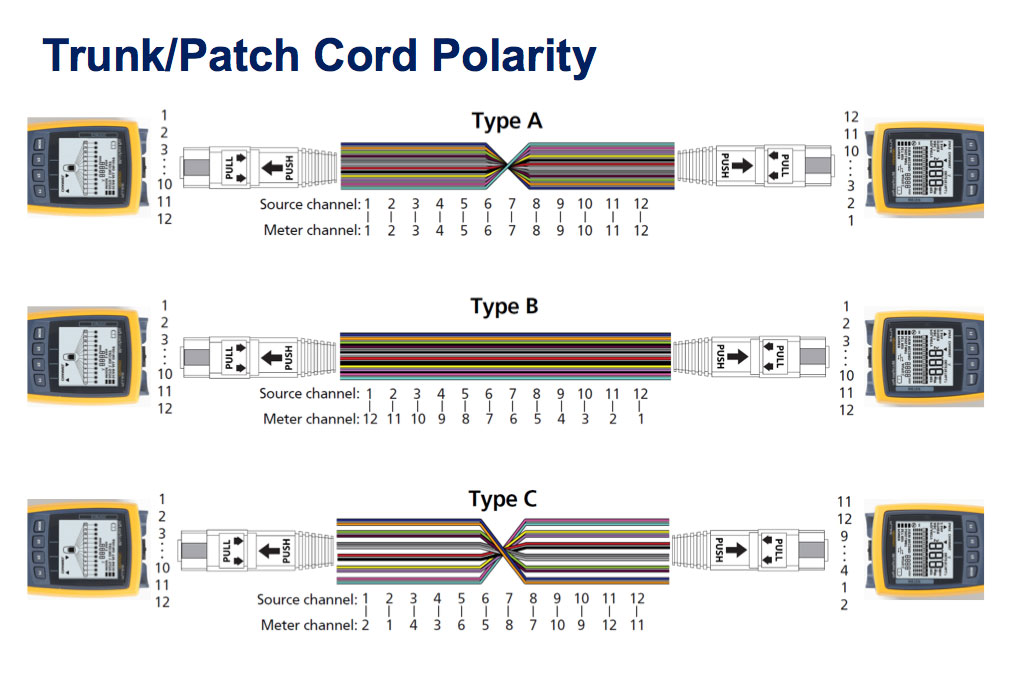

Встроенная проверка полярности

Цель проверки схемы полярности - простое обеспечение постоянного соединения между передатчиком и приемником канала связи. Для многоволоконных разъемов TIA-568-C.0 существует три варианта: способы А, В и С. Ошибки развертывания являются не редкими, так как эти способы требуют применения комбинации коммутационных кабелей с различными типами полярности. Функция проверки полярности устройства MultiFiber Pro позволяет проверять правильность полярности отдельных коммутационных кабелей, постоянных соединений и каналов.

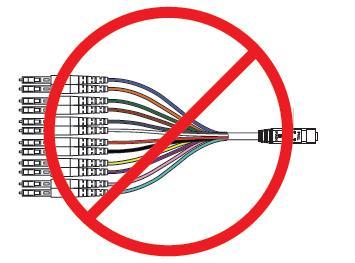

Встроенный разъем MPO

Разъем MPO на измерителе оптической мощности и источнике света устраняет необходимость применения дорогостоящих и сложных разветвительных шнуров для тестирования оптоволокна MPO.

Простой пользовательский интерфейс

MultiFiber Pro настолько упрощает задачу одновременного отображения результатов проверки полярности, измерения мощности и потерь для 12 волокон, что на пользовательский интерфейс заявлен патент. Измеритель мощности позволяет одновременно сравнивать результаты измерений для 12 волокон. Источник света идентифицирует каждое тестируемое оптоволокно в разъеме MPO. Каждое отдельное измерение, результат которого не соответствует тестовому пределу, точно определяется, что позволяет провести анализ основных причин. Этот мощный и эффективный тестовый комплект позволяет любому стать экспертом в тестировании оптоволокна. Он также повышает эффективность в тестировании проектов центра обработки данных.

Выбор отдельного оптоволокна

Одной из главных проблем в центре обработки данных является возможность детализации до отдельного оптоволокна во время тестирования и поиска неисправностей. MultiFiber Pro может выполнять поиск неисправностей отдельного оптоволокна в магистрали MPO и предоставить результат тестирования одного волокна. Эта возможность повышает гибкость проверки и поиска неисправностей в разъемах MPO и позволяет достичь более точных и детализированных результатов и отчетности.

Простое составление отчетов

Измеритель мощности MultiFiber Pro может хранить до 3 000 результатов тестирования (что эквивалентно 250 кабелям MPO). Данные внутренней памяти устройства могут быть загружены на ПК с помощью программного обеспечения для управления тестированием кабелей LinkWare™ 7. LinkWare 7 позволяет управлять результатами тестирования, редактировать идентификаторы кабелей, распечатывать профессиональные отчеты и даже экспортировать данные в форматы электронных таблиц.

Комплект для очистки оптоволокна - очистители серии IBC OneClick

Очистка поверхности оптических коннекторов имеет особую важность. Очистители Fluke Networks OneClick моментально очищают межпанельные соединители и торцевые поверхности оптоволоконных кабелей. Просто нажмите на наконечник инструмента, чтобы начать очистку, и сдвиньте колесо назад. Очиститель MPO OneClick объединен с комплектами MultiFiber Pro для образования наилучшего инструмента для очистки, готового к использованию.

Технические характеристики Fluke Networks MultiFiber Pro

Внешние условия
Рабочие температуры	-10 – +50 ºC
Температура хранения	-20ºC – 50ºC
Рабочая влажность	95% (10 – +35 ºC) без образования конденсата
	75% (35 – +45 ºC) без образования конденсата
	Неконтролируемо < 10 °C
Рабочая высота над уровнем моря	4 000 м
Высота над уровнем моря при хранении	12 000 м
Вибрация	Случайно 2 G, 5 – 500 Гц
Измеритель оптической мощности (спецификации применимы при 23 ºC (73 ºF), если не указано иначе.)
Тип детектора		InGaAs
Калиброванные длины волн		850 нм, 1300 нм, 1310 нм, 1550 нм
Диапазон измерений		0 – -50 дБм
Время проведения теста:		6 секунды
Линейность измерений мощности		±0,1 дБ
Погрешность измерения мощности		±0,35 дБ
Воспроизводимость измерения мощности		< 0,10 дБ
Разрешение экрана, дБ или дБм		0,01
Единицы отображения мощности		dBm (дБм), mW (мВт), µW (мкВт)
Задаваемый пользователем предел потерь		0,05 дБ до 50,0 дБ с шагом 0,05 дБ до 10,0 дБ и 0,1 до 50,0 дБ
Автоматическое определение длины волн		Да
Определение полярности		Определяет полярность A, B, C и Corning Plug & Play™ Universal Systems
Определение 2 кГц		Да
Хранение записей		3000 записей, одна запись на одно оптоволокно (250 12-волоконные кабели)
Внешний интерфейс		Полноскоростной USB 2.0
Оптический разъем		MPO-интерфейс для 12-волоконных, незакрепленных штекеров. Совместим с одномодовыми волокнами с длиной волны 62,5 мкм, 50 мкм. Разъем оснащен самозакрывающейся защитной крышкой.
Требование к питанию		2 щелочные батарейки типа АА
Время работы от батареек		30 часов (стандарт)
Автоматическое выключение питания		10, 20, 30 или 60 минут (может быть отключено пользователем)
Предупреждение о низком заряде батареи		Мигающий индикатор низкого уровня заряда батарей
Размеры		5,8 x 3,2 x 1,6 дюйма (14,7 x 8,0 x 4,0 см)
Масса		10,9 унции (309 г)

Источники

	850 нм источник	1310 нм источник	1550 нм источник
Тип источника излучения	Светодиодный	Лазер
Длина волны	±30 нм	1310 нм ± 20 нм	1550 нм ± 20 нм
Ширина спектра (полная ширина кривой распределения на уровне полумаксимума)	50 нм (номинал)	2 нм (номинал), 5 нм (максимум)
Минимальная выходная мощность	≥ -24 дБм	≥ -1 дБм
Стабильность	≤±0,1 дБ свыше 8 часов4	≤±0,25 дБ свыше 8 часов5
О безопасности лазера	IEC 60825-1:класс 1
Стандарт Encircled Flux	Соответствует TIA 455-526-14B, ISO/IEC 14763-3 и IEC 61280-4-1 для 50/125 мкм на оптическом разъеме источника.	NA
Оптический разъем	MTP/MPO -интерфейс для 12-волоконных unpinned коннекторов. Совместимость с волокнами 62,5 мкм и 50 мкм, только отличные от APC. Разъем оснащен самозакрывающейся защитной крышкой.	MTP/MPO -интерфейс для 12-волоконных unpinned коннекторов. Совместимость с волокнами 9 мкм, только APC. Разъем оснащен самозакрывающейся защитной крышкой.
4. 23°C, после 10 минут прогрева 5. 23°C, после 15 минут прогрева
Режимы	Модуляция 2 кГц, автоматический выбор длины волны
Требование к питанию	2 щелочные батарейки типа АА
Время работы от аккумулятора6	>30 часов (стандарт)
Автоматическое выключение питания	10, 20, 30 или 60 минут (может быть отключено пользователем)
Предупреждение о низком заряде батареи	Мигающий индикатор низкого уровня заряда батарей
Размеры	5,8 x 3,2 x 1,6 дюйма (14,7 x 8,0 x 4,0 см)
Масса	11,4 унции (323 г)
