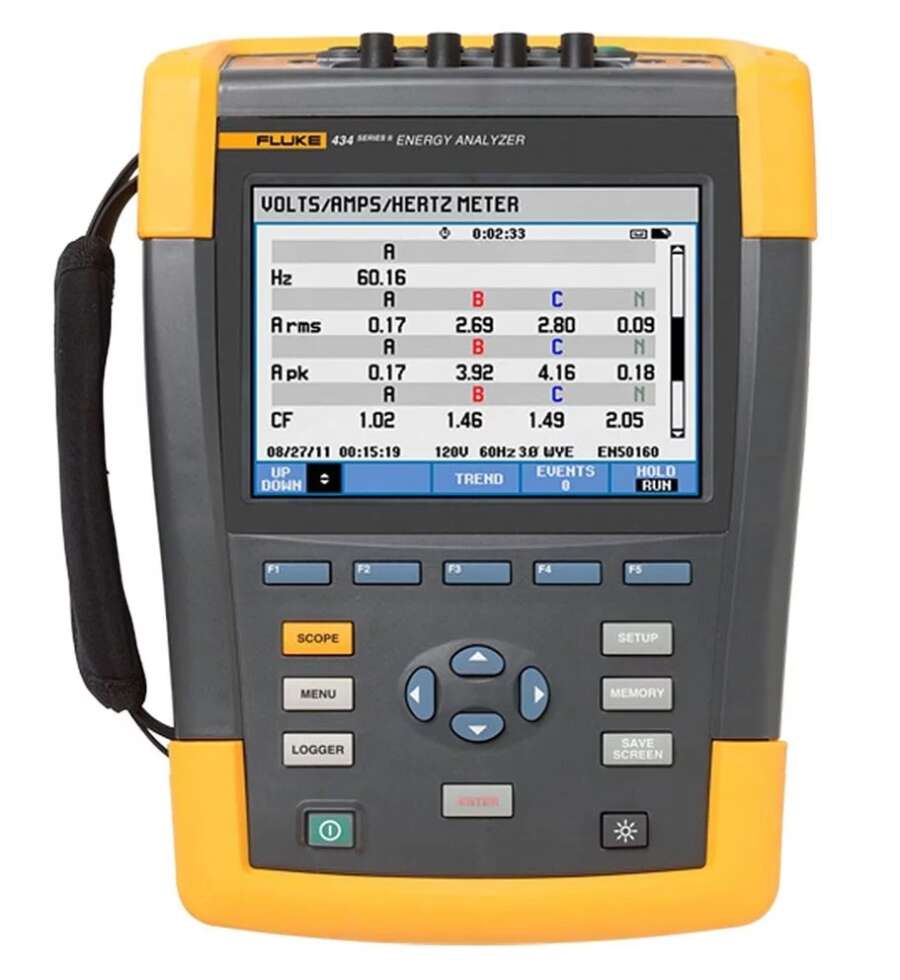

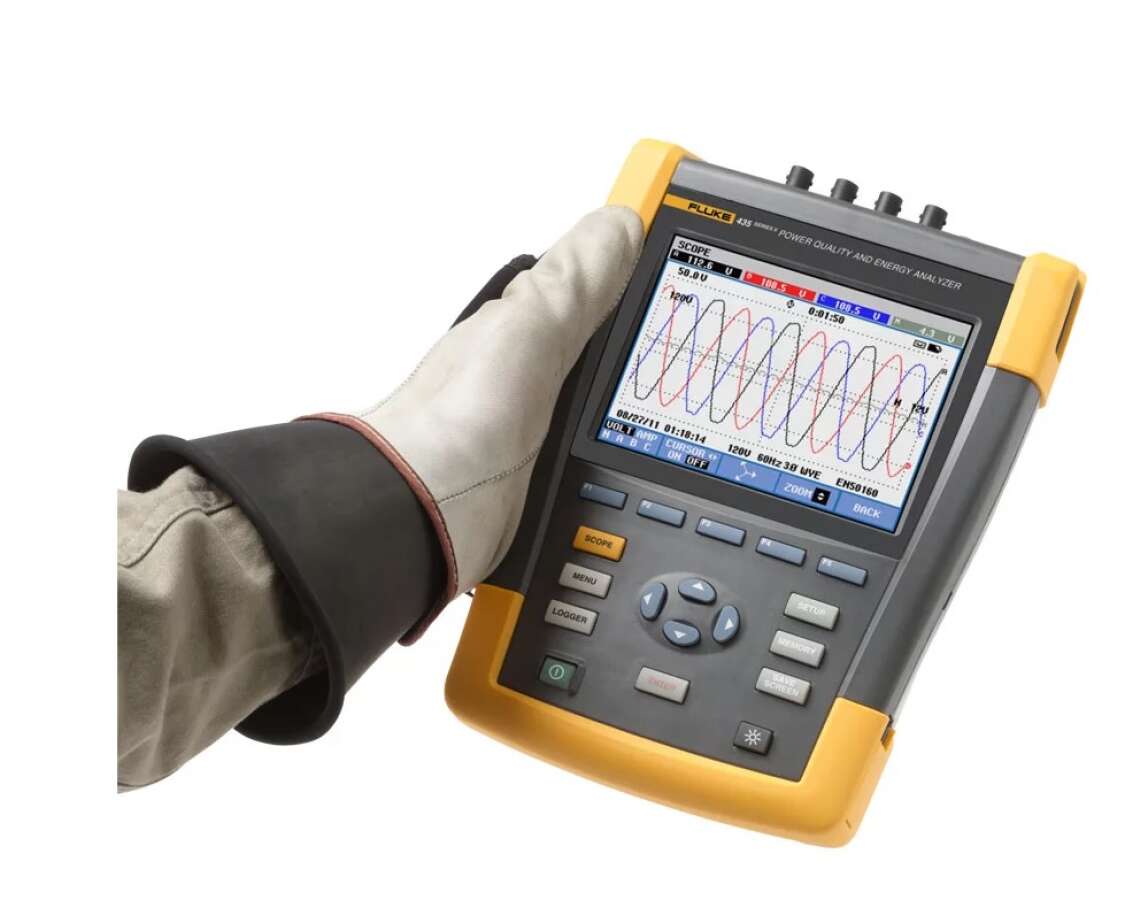

Fluke 434-II - анализатор качества электроэнергии

Fluke 434-II - анализатор качества электроэнергии

Артикул: FLI-434-II

Товар не поставляется

Запросить аналоги Вопрос менеджеру
Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Анализатор качества электроэнергии Fluke 434-II является идеальным инструментом для сбора статистической информации по качеству электроэнергии. С помощью функции калькулятора потерь электроэнергии анализатор измеряет стоимость нерационально расходуемой энергии из-за плохого качества в финансовом выражении. Возможность монетизации электроэнергии позволяет определять участки с наибольшими потерями энергии и подбирать возможные решения энергосбережения. Благодаря базовым функциям оценки качества электроэнергии вы получаете универсальный инструмент для поиска и устранения неисправностей.

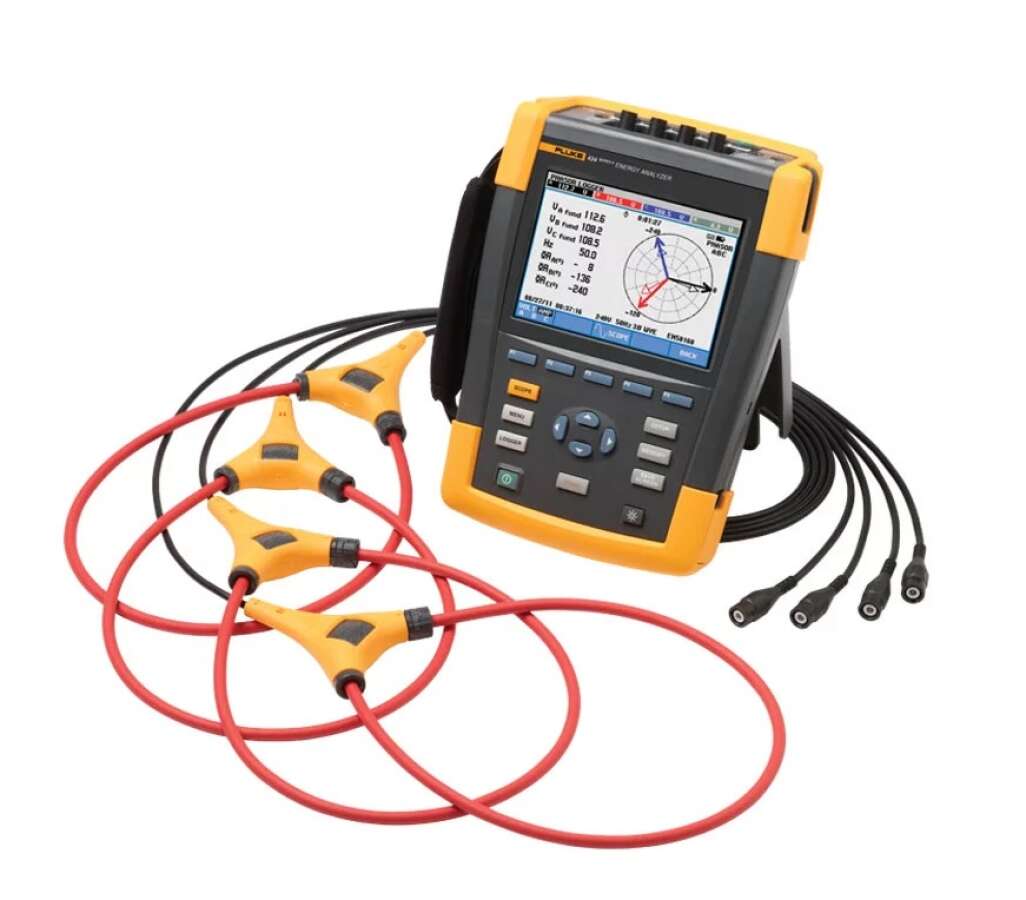

Комплект поставки

  • Анализатор качества электроэнергии Fluke 434-II
  • Наручный ремешок
  • Сетевой адаптер BC430
  • Шнур питания
  • Аккумуляторная батарея Li-ion BP290
  • Токоизмерительные датчики i430flex-TF (4 шт.)
  • Комплект тестовых проводов с зажимами "крокодил" TLS430 (5 шт.)
  • Комплект цветных наклеек WC100
  • Карта памяти SD 8 Гб
  • Программное обеспечение PowerLog на CD (включает руководство по эксплуатации в PDF формате)
  • Кабель USB-A/мини-USB-B
  • Мягкий футляр для переноски C1740

Технические характеристики Fluke 434-II

Входные характеристики
Входы напряжения
Число входов 4 (3 фазы + нейтраль), сопряжение по постоянному току
Максимальное входное напряжение 1000 В (среднеквадратичное значение)
Диапазон номинального напряжения Избираемое, от 1 В до 1000 В по IEC61000-4-30
Максимальное пиковое измеряемое напряжение 6 кВ (только в режиме переходных процессов)
Полное входное сопротивление 4 МОм / 5 пФ
Полоса пропускания > 10 кГц, до 100 кГц для режима переходных процессов
Масштаб 1:1, 10:1, 100:1, 1000:1, 10000:1, а также настраиваемый масштаб
Токовые входы
Число входов 4 (3 фазы + нейтраль), сопряжение по постоянному или переменному току
Тип Трансформатор тока, подсоединяемый без разрыва цепи, с мВ/А выходом или i430flex-TF
Номинальный диапазон входного сигнала
  • 0 - ± 3,0 Впик, 0 - 3,97 Всреднеквадр. сигнал (выбор x1, с сопряжением по перем. току + пост.току)
  • 0 - ± 3,0 Впик, 0 - 0,397 Всреднеквадр. сигнал (выбор x10, с сопряжением по перем. току)
Выбор диапазона
  • 0,5 до 600 A (среднеквадратичное значение) с i430flex-TF (с чувствительностью 10x)
  • от 5 до 600 A (среднеквадратичное значение) с i430flex-TF (с чувствительностью 1x)
  • 0,1 мВ/А до 1 В/А и пользоват. настройкой для использования с опциональными клещами перем. тока или пост. тока

Примечание: положение чувствительность x10 обеспечивает более высокое разрешение, но сокращает диапазон. Поддерживаются только сигналы перем. тока; постоянные компоненты блокируются.
Полное входное сопротивление 1 МОм
Полоса пропускания > 10 кГц
Масштаб 1:1, 10:1, 100:1, 1000:1, 10000:1, а также настраиваемый масштаб
Номинальная частота 50 Гц, 60 Гц
Погрешность, разрешение и диапазон измерений
Режим Напряжение, сила тока, частота Диапазон измерений Разрешение Погрешность
В (среднеквадратическое
напряжение) (переменное +
постоянное)
  • 600 - 1000 В
  • 1 - 1000 В
  • 0,01 В
  • 0,1 В
  • ± 0,1% от показаний
  • ± 0,5% от номинального напряжения
Впик. 1 - 1400 Впик. 1 В 5% от номинального напряжения
В(среднквадр.значение)½ 1 - 1000 В фаза-нейтраль 0,1 В ± 1% от номинального напряжения
Восн.сост. 1 - 1000 В фаза-нейтраль 0,1 В ± 0,5% от номинального напряжения
Пик-фактор напряжения (CF)  1,0 - > 2,8 0,01 ± 5%
А (среднеквадр.значение) (перем.ток + пост.ток)
  • i430flex-TF 1x
  • i430flex-TF 10x
  • 1 мВ/А 1х
  • 1 мВ/А 10х





  • 5 - 6000 A *
  • 0,5 - 600 A *
  • 5 - 2000 A
  • 0,5-200 A *
* только перем.ток





  • 1 А
  • 0,1 A
  • 1 A
  • 0,1 A





  • ± 0,5% ± 5 единиц счета
  • ± 0,5% ± 5 единиц счета
  • ± 0,5% ± 5 единиц счета
  • ± 0,5% ± 5 единиц счета
  • Apk i430flex-TF
  • Apk 1 мВ/А
  • 8400 A (пиковое значение)
  • 5500 A (пиковое значение)
  • 1 A (среднеквадратичное значение)
  • 1 A (среднеквадратичное значение)
  • ± 5%
  • ± 5%
А, ток пик-фактора (CF) 1 - 10 0,01 ± 5%
A(среднеквадр.значение)½
  • i430flex-TF 1x
  • i430flex-TF 10x
  • 1 мВ/А 1х
  • 1 мВ/А 10х



  • 5 - 6000 A *
  • 0,5 - 600 A *
  • 5 - 2000 A
  • 0,5-200 A *
* только перем.ток



  • 1 А
  • 0,1 A
  • 1 A
  • 0,1 A



  • ± 1% ± 10 единиц счета
  • ± 1% ± 10 единиц счета
  • ± 1% ± 10 единиц счета
  • ± 1% ± 10 единиц счета
Afund
  • i430flex-TF 1x
  • i430flex-TF 10x
  • 1 мВ/А 1х
  • 1 мВ/А 10х



  • 5 - 6000 A *
  • 0,5 - 600 A *
  • 5 - 2000 A
  • 0,5-200 A *
* только перем.ток



  • 1 А
  • 0,1 A
  • 1 A
  • 0,1 A



  • ± 0,5% ± 5 единиц счета
  • ± 0,5% ± 5 единиц счета
  • ± 0,5% ± 5 единиц счета
  • ± 0,5% ± 5 единиц счета

Гц2

  • при 50 Гц, номинал
  • при 60 Гц, номинал



  • 42,5 - 57,5 Гц
  • 51 - 69 Гц



  • 0,001 Гц
  • 0,001 Гц



  • ± 0,01 Гц
  • ± 0,01 Гц
Электропитание Диапазон измерений Разрешение Погрешность
Мощность (ВA, ВAреакт)
  • i430flex-TF
  • 1 мВ/А



  • макс. 6000 МВт
  • макс. 2000 МВт



  • 0,1 Вт - 1 МВт
  • 0,1 Вт - 1 МВт



  • ± 1% ± 10 единиц счета
  • ± 1% ± 10 единиц счета
Коэффициент мощности (Cos ϕ / DPF)  0 - 1 0,001 ± 0,1% в условиях номинальной нагрузки
Энергия Диапазон измерений Разрешение Погрешность
кВт/час (кВА,час, кВАреакт/час) i430flex-TF
10x		 Зависит от масштабирования клещей и номинала напряжения ± 1% ± 10 единиц счета
Потери тепла i430flex-TF 10x  Зависит от масштабирования клещей и номинала напряжения ± 1% ± 10 единиц счета
Без учета погрешности
сопротивления линии
Гармоники Диапазон измерений Разрешение Погрешность
Порядковый номер гармоники (n)  Постоянный ток, группирование 1-50: группы гармоник в соответствии с IEC 61000-4-7
Порядковый номер интергармоники Выкл., группирование 1-50: подгруппы гармоник и интергармоник в соответствии с IEC 61000-4-7
%f напряжения 0,0 - 100,0%  0,1 % ± 0,1% ± n x 0,1%
%r напряжения 0,0 - 100,0%  0,1 % ± 0,1% ± n x 0,4%
Абсолютное напряжение 0,0 - 1000 В 0,1 В ± 5% (*)
THD напряжения 0,0 - 100,0%  0,1 % ± 2,5%
*) ± 5 % if ≥ 1 % номинального напряжения; ± 0.05 % of номинального напряжения, если < 1%
номинального напряжения.
%f тока 0,0 - 100,0%  0,1 % ± 0,1% ± n x 0,1%
%r тока 0,0 - 100,0%  0,1 % ± 0,1% ± n x 0,4%
Абсолютный ток 0,0 - 600 А 0,1 А ± 5% ± 5 единиц счета
THD тока 0,0 - 100,0%  0,1 % ± 2,5%
%f или %r мощности 0,0 - 100,0%  0,1 % ± 0,1% ± n x 0,4%
Абсолютная мощность Зависит от масштабирования клещей и номинала напряжения ± 5% ± n x 2% ± 10 единиц счета
THD мощности 0,0 - 100,0%  0,1 % ± 5%
Сдвиг фаз -360º - +0º  1º ± n × 1º (8)
Мерцание Диапазон измерений Разрешение Погрешность
Plt, Pst, Pst (1 мин) Pinst 0,00 - 20,00 0,01 ± 5%
Дисбаланс Диапазон измерений Разрешение Погрешность
% напряжения 0,0 - 20,0% 0,1% ± 0,1%
% тока 0,0 - 20,0% 0,1% ± 1%
Управляющие сигналы сети Диапазон измерений Разрешение Погрешность
Пороговые уровни Пороговые уровни, пределы и продолжительность сигналов программируются для двух отдельных частот сигнала
Частота сигнала  60 - 3000 Гц  0,1 Гц
Относительное напряжение %  0% .. 100%  0,1 % ± 0,4%
Абсолютное напряжение (среднее за 3 сек.) 0,0 - 1000 В 0,1 В ± 5% от номинального напряжения
Общие характеристики
Корпус
  • Массивная ударопрочная конструкция со встроенной защитной кобурой
  • Защита от влаги и пыли IP51 согласно стандарту IEC60529 при использовании в наклонном стоячем положении
  • Удары и вибрация: удар: 30 г, вибрация: синусоида 3 г, случайно 0,03 г2/Гц согласно стандарту MIL-PRF-28800F класса 2
Дисплей
  • Яркость: 200 кд/м2, обычно используется силовой адаптер; 90 кд/м2, обычно используется батарейный источник питания
  • Размер: ЖКД 127 мм x 88 мм (153 мм/6,0 дюймов по диагонали)
  • Разрешение: 320 x 240
  • Контрастность и яркость: регулируется пользователем, с компенсацией температурных воздействий
Память
  • Карта SD 8 ГБ (совместима со стандартом SDHC, отформатирована в системе FAT32), до 32 ГБ дополнительно
  • Защита экрана и несколько модулей памяти для хранения данных, в том числе записей (в зависимости от размера памяти)
Часы реального времени Метка даты и времени для режима "Тенденция", отображение переходного процесса, монитор системы и регистрация событий
Интерфейсы
  • USB 2.0
  • RS-232
Питание
  • Сетевой адаптер 115/230 В со штепсельной вилкой, напряжение 15 - 23 В постоянного тока
  • Перезаряжаемый литиево-ионный аккумулятор BP290
Время работы от аккумулятора BP290
  • 6,5 часов при нормальной фоновой подсветке
  • 8 часов при сниженной яркости подсветки
  • 10,5 часов при выключенном экране
Время зарядки аккумулятора BP290 2,5 час до 95 % (при выключенном анализаторе)
Рабочая температура от 0 °C до +40 °C
Габаритные размеры 265 x 190 x 70 мм
Вес 2 кг с учетом стандартного аккумулятора

Основные функции Fluke 434-II

  • Калькулятор потерь энергии. Измерение классической активной и реактивной мощности. Путем расчета дисбаланса и мощности гармоник определяется стоимость потерь тепла.
  • Устранение неполадок в режиме реального времени. Прибор позволяет анализировать тенденции с помощью указателей и средств увеличения/уменьшения.
  • Наивысший рейтинг безопасности в отрасли. Соответствует стандартам безопасности 600 В кат. IV/1000 В кат. III для использования на технологическом входе.
  • Измерение всех трех фаз и нейтрали с помощью четырех токоизмерительных датчиков с удлиненным тонким гибким кабелем, который позволяет проникать в труднодоступные места.
  • Автоматический анализ тенденций. Каждое измерение всегда автоматически записывается, без какой-либо настройки.
  • Мониторинг системы. На одном экране отображается 10 параметров качества электроэнергии в соответствии со стандартом качества энергии EN50160.
  • Функция регистрации. Позволяет выполнять настройку для любых условий тестирования благодаря памяти на 600 параметров с определяемыми пользователем интервалами.
  • Просмотр графиков и генерация отчетов. В комплект входит программное обеспечение для анализа.
  • Измерение унифицированной мощности: запатентованная компанией Fluke система измерения унифицированной мощности (UPM) обеспечивает наиболее полное представление доступной мощности в результате следующих действий:
    • параметры по стандартам Classical Power (Steinmetz 1897) и IEEE 1459-2000 Power
    • детальный анализ потерь
    • анализ дисбаланса
  • Расчеты UPM (унифицированной мощности) используются для расчета потерь энергии в денежном выражении, вызываемых ухудшением качества электроэнергии. Вычисления этих значений и других специфических параметров производятся калькулятором потерь энергии, который окончательно определяет, сколько теряется денег из-за потерь энергии в аппаратуре.
  • AutoTrend - быстрый просмотр зависимостей изменения параметров во времени: уникальная функция AutoTrend дает возможность быстро получить доступ к информации об изменениях параметров во времени. времени, или вручную запускать обработку. Для всех трех фаз и нейтрали можно быстро просмотреть изменения во времени напряжения, тока, частоты мощности, гармоник или фликера. Даже во время продолжения регистрации показаний можно проанализировать эти изменения в фоновом режиме с помощью курсоров и функции увеличения. Все отображаемые показания автоматически и непрерывно записываются, при этом нет необходимости задавать пороговые уровни, временные периоды или вручную запускать измерение. Для всех трех фаз и нейтрали можно быстро просмотреть временные зависимости напряжения, тока, частоты мощности, гармоник или фликера. Даже в процессе регистрации показаний в фоновом режиме можно проанализировать изменения при помощи курсоров и функции увеличения.
  • Мониторинг системы - быстрая проверка рабочих характеристик системы на соответствие стандарту EN50160: одним нажатием кнопки уникальная функция мониторинга системы даст обзор функционирования системы энергоснабжения и проверит соответствие мощности на входе ограничениям, которые накладываются стандартом EN50160 или вашими собственными требованиями. Весь обзор выводится на один экран, на котором полосы, кодированные цветом, четко указывают, какие параметры вышли за пределы заданных ограничений.

Применение Fluke 434-II

  • Монетизация электроэнергии — вычисление потерь энергии из-за ее низкого качества в денежном выражении
  • Оценка электроэнергии — вычисление улучшений до и после установки в потреблении энергии для регулировки энергосберегающих устройств
  • Устранение основных неполадок — быстрая диагностика на экране для восстановления работы сети
  • Профилактика — обнаружение и предотвращение проблем с качеством электроэнергии до того, как они приведут к простою
  • Долгосрочный анализ — выявление сложных для обнаружения и нерегулярных проблем
  • Изучение нагрузок — проверка возможностей электрической системы перед добавлением нагрузок
Скачать инструкцию
Инструкция по эксплуатации Fluke 434-II/435-II/437-II
