Артикул: FLI-1625II
Цена: 139 026.01 ₽
Дополнительные услуги:

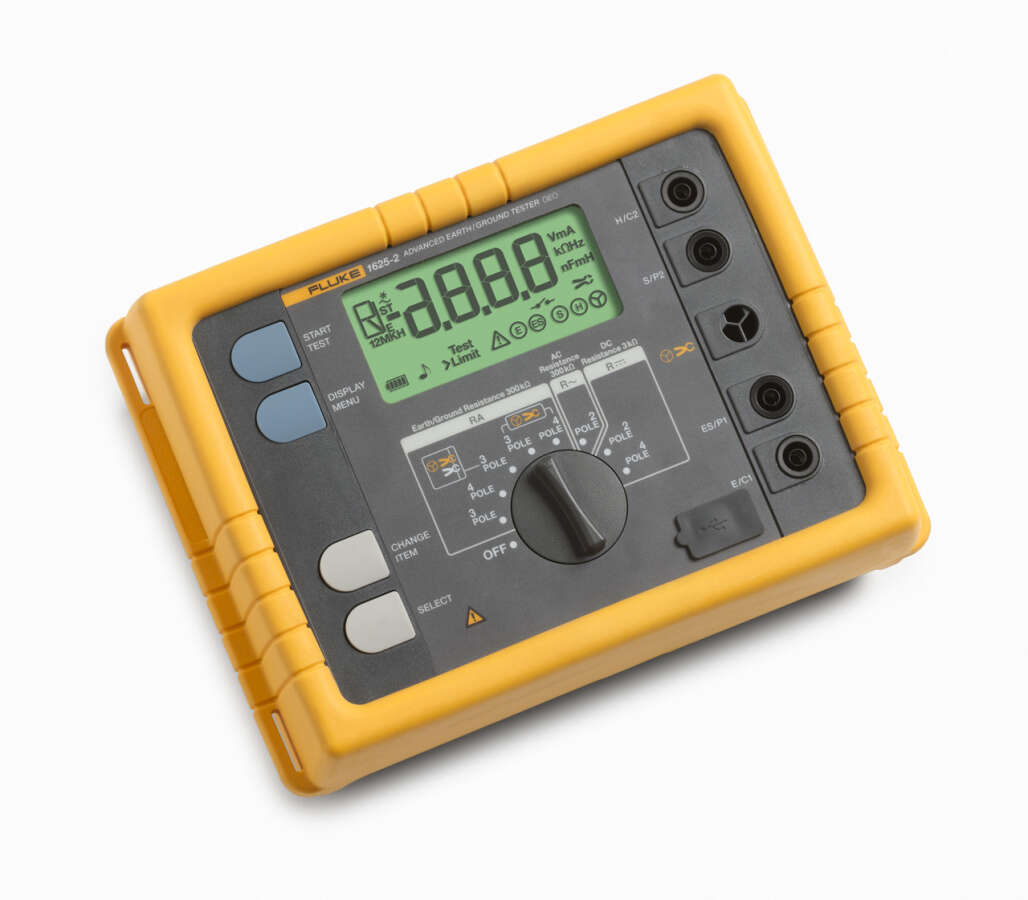

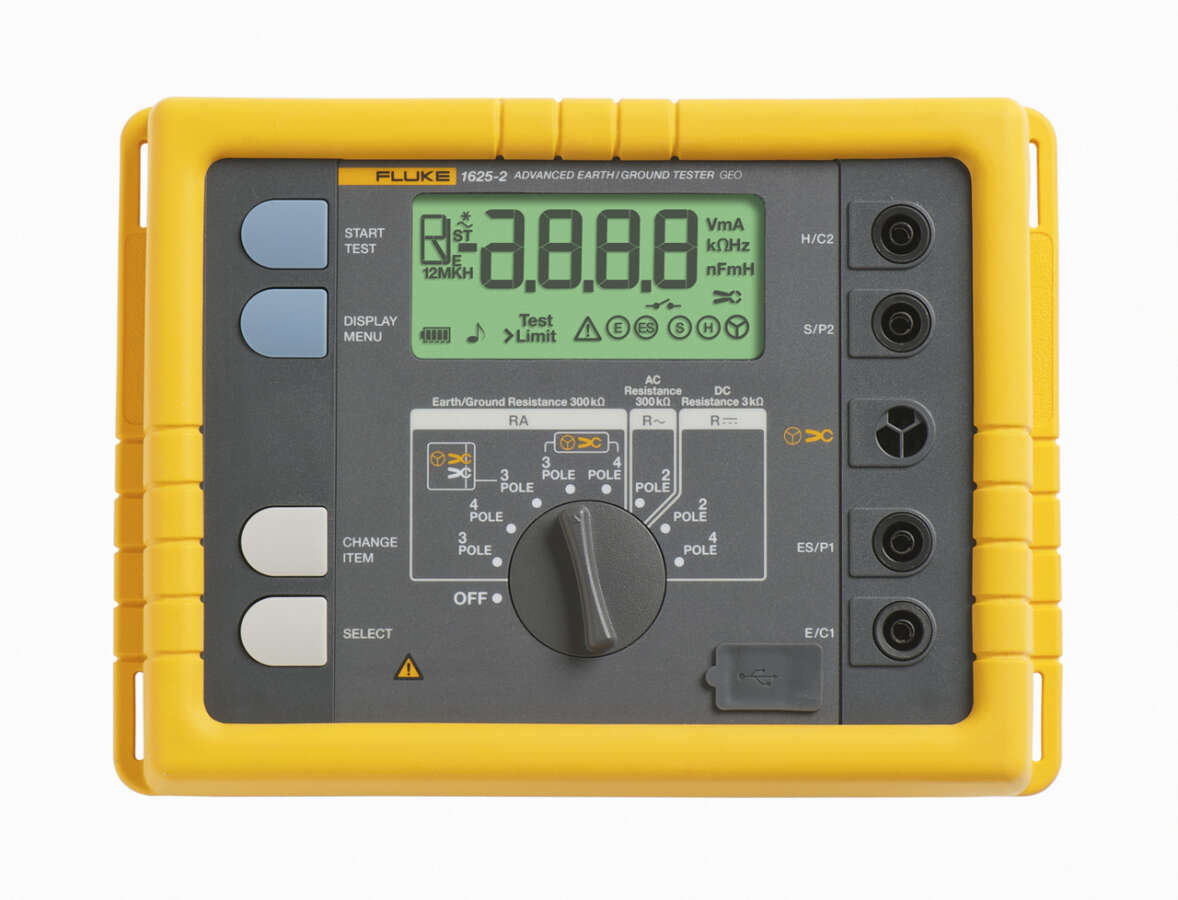

Измеритель сопротивления заземления Fluke 1625 II позволяет хранить данные и загружать файлы через разъем USB. Аксессуары мирового класса упрощают и ускоряют тестирование.
Данный измеритель также легко использовать. При каждом тестировании измеритель сообщает, какие электроды или зажимы необходимо подключить, а большим поворотным переключателем можно пользоваться даже в перчатке.
Комплект поставки:
| Технические характеристики. Общие сведения. | ||||
| Память | Объем внутренней памяти позволяет хранить до 1500 записей, доступных через разъем USB | |||
| Функция измерения | Напряжение и частота помех, сопротивление заземления 3- и 4-полюсное с/без пристегивающегося трансформатора тока, сопротивление 2-полюсное с переменным током, 2- и 4-полюсное с постоянным током | |||
| Дисплей | 4 знака (2999-разрядный) — 7-сегментный ЖК-дисплей с улучшенной видимостью | |||
| Управление | Центральный поворотный переключатель и функциональные клавиши | |||
| Диапазон температур | ||||
| Рабочая температура | от -10 °C до +50 °C (от 14 °F до 122 °F) | |||
| Температура хранения | от -30 °C до 60 °C (от -22 °F до 140 °F) | |||
| Температурный коэффициент | ± 0,1 % показаний/°C <18 °C >28 °C | |||
| Тип защиты | IP56 для футляра, IP40 для крышки батарейного отсека согласно EN60529 | |||
| Макс. напряжение | Предупреждение – подключайте "зажим" к разъемам E, ES, S или H | |||
| U среднеквадратичное значение = 0 В | ||||
| Разъемы E, ES, S или H друг к другу в любом сочетании, макс. U среднеквадратичное значение = 250 В (имеет отношение к неправильному обращению) | ||||
| Безопасность | Защита обеспечивается двойной и/или усиленной изоляцией. Макс. 50 В на землю в соответствии с IEC61010-1. 300 В, категория II, степень загрязнения 2 | |||
| Стандарт качества | Проектирование, разработка и производство соответствуют стандарту DIN ISO 9001 | |||
| Влияние внешнего поля | Удовлетворяет требованиям DIN 43780 (8/76) | |||
| Дополнительное питание | 6 щелочных батарей 1,5 В (IEC LR6 или AA) | |||
| Ресурс батареи | Батареи типа IEC LR6/AA: обычно 3 000 измерений (R E+R H ≤ 1 кОм) | |||
| Батареи типа IEC LR6/AA: обычно 6 000 измерений (R E+R H ≤ 10 кОм) | ||||
| Размеры (ШxВxГ) | 250 мм x 133 мм x 187 мм (9,75 дюймов x 5,25 дюймов x 7,35 дюймов) | |||
| Вес | ≤ 1,1 кг (2,43 фунта) без аксессуаров 7,6 кг (16,8 фунтов) включая аксессуары и батареи в футляре для переноски | |||
| Материал корпуса | Полиэстер | |||
| Измерение напряжения помех пост. ток + перем. ток (U ST) | ||||
| Ограничения ошибки измерений: метод | Двухполупериодное выпрямление | |||
| Диапазон измерения | от 1 В до 50 В | |||
| Диапазон дисплея | от 0,0 В до 50 В | |||
| Разрешение | 0,1 В | |||
| Диапазон частот | пост. ток/перем. ток от 45 Гц до 400 Гц синусоида | |||
| Погрешность | ± (5 % от показаний + 5 разрядов) | |||
| Последовательность измерений | Прибл. 4 измерения/с | |||
| Внутреннее сопротивление | Прибл. 1,5 МОм | |||
| Макс. перегрузка | U среднеквадратичное значение = 250 В | |||
| Измерение частоты помех (F ) | ||||
| Ограничения ошибки измерений: метод | Измерение периода колебания напряжения помех | |||
| Диапазон измерения | от 6,0 Гц до 400 Гц | |||
| Диапазон дисплея | от 16,0 Гц до 299,9 Гц до 999 Гц | |||
| Разрешение | от 0,1 Гц до 1 Гц | |||
| Диапазон | от 1 В до 50 В | |||
| Погрешность | ± (1 % от показаний + 2 разряда) | |||
| Сопротивление заземления (RE) | ||||
| Метод измерения | Измерение силы тока и напряжения с помощью щупа в соответствии с IEC61557-5 | |||
| Напряжение в разомкнутой цепи | 20/48 В, перем. тока | |||
| Ток короткого замыкания | 250 мА переменного тока | |||
| Частота измерения | 94, 105, 111, 128 Гц выбирается вручную или автоматически. (AFC) 55 Гц в функции R* | |||
| Подавление шума | 120 дБ (16 2/3, 50 , 60, 400 Гц) | |||
| Макс. перегрузка | U среднеквадратичное значение = 250 В | |||
| Характеристики электрических измерений | ||||
| Основная погрешность или величина влияния | Стандартные условия или заданный рабочий диапазон | Код обозначения | Требования или проверка в соответствии с эталонными деталями IEC 1557 | Тип проверки |
| Основная погрешность | Рекомендуемые условия | A | Деталь 5, 6.1 | R |
| Положение | Эталонное положение ± 90° | E1 | Деталь 1, 4.2 | R |
| Напряжение питания | На ограничениях, заявленных производителем | E2 | Деталь 1, 4.2, 4.3 | R |
| Температура | 0 °C и 35 °C | E3 | Деталь 1, 4.2 | T |
| Напряжение серийных помех | См. 4.2 и 4.3 | E4 | Деталь 5, 4.2, 4.3 | T |
| Сопротивление щупов и вспомогательных заземляющих электродов | от 0 до 100 x R A но ≤ 50 кОм | E5 | Деталь 5, 4,3 | T |
| Системная частота | от 99 % до 101 % номинальной частоты | E7 | Деталь 5, 4,3 | T |
| Системное напряжение | от 85 % до 110 % номинального напряжения | E8 | Деталь 5, 4,3 | T |
| Операционная ошибка | B = ±(|A| + 1,15 √E 21 E 22 E 23 E 24E 25 E 26 ) | Деталь 5, 4,3 | R | |
| A = основная погрешность | B[%] = ± B/эталонное значение x 100% | |||
| En = изменения | ||||
| R = текущая проверка | ||||
| T = типовая проверка | ||||
| Диапазон измерения | от 0,020 Ом до 300 кОм | |||
| Диапазон дисплея | от 0,001 Ом до 2,999 Ом | |||
| от 3,00 Ом до 29,99 Ом | ||||
| от 30,0 Ом до 299,9 Ом | ||||
| от 0,300 кОм до 2,999 кОм | ||||
| от 3,00 кОм до 29,99 кОм | ||||
| от 30,0 кОм до 299,9 кОм | ||||
| Разрешение | 0,001 Ом | |||
| 0,01 Ом | ||||
| 0,1 Ом | ||||
| 1 Ом | ||||
| 10 Ом | ||||
| 100 Ом | ||||
| Погрешность | ± ( 2 % от показаний + 2 разряда) | |||
| Операционная ошибка | ± ( 5 % от показаний + 5 разрядов) | |||
| Время измерения | Обычно — 8 секунд с фиксированной частотой 30 секунд. макс. с AFC и полным циклом измеряемых частот | |||
| Дополнительная ошибка из-за сопротивления вспомогательного заземления и сопротивления щупа | R H(R S + 2000 Ом)/R E x 1,25 x 10 -6% + 5 знаков | |||
| Погрешность измерения от R H и RS | Обычно 10 % от R E + R S + RH | |||
| Макс. сопротивление щупа | ≤ 1 МОм | |||
| Макс. сопротивление вспомогательного заземления | ≤ 1 МОм | |||
| Автоматическая проверка, если ошибка находится в пределах, требуемых IEC61557-5. Если после измерения сопротивления щупа, вспомогательного заземления и сопротивления заземления причиной погрешности измерения выше 30 % считаются влияющие условия, на дисплее отображается предупреждающий символ и предупреждение о том, что значения RS или RH являются слишком высокими. | ||||
| Автоматическое переключение разрешения измерения в зависимости от сопротивления вспомогательного заземления RH | ||||
| RH вместе с U изм = 48 В | < 300 Ом | |||
| < 6 Ом | ||||
| < 60 Ом | ||||
| < 600 Ом | ||||
| RH вместе с U изм = 20 В | < 250 Ом | |||
| < 2,5 кОм | ||||
| < 25 кОм | ||||
| < 250 кОм | ||||
| Разрешение | 1 мОм | |||
| 10 мОм | ||||
| 100 мОм | ||||
| 1 Ом | ||||
| Выборочное измерение сопротивления заземления (R E Зажим) | ||||
| Метод измерения | Измерение силы тока и напряжения с помощью щупа в соответствии с EN61557-5 и измерение силы тока в отдельном отводе дополнительным трансформатором тока (патент применяется для). | |||
| Напряжение в разомкнутой цепи | 20/48 В перем. тока | |||
| Ток короткого замыкания | 250 мА переменного тока | |||
| Частота измерения | 94, 105, 111, 128 Гц выбирается вручную или автоматически (AFC), 55 Гц (R*) | |||
| Подавление шума | 120 дБ (162⁄3, 50, 60, 400 Гц) | |||
| Макс. перегрузка | Макс. U среднеквадратичное значение = 250 В (измерение не начнется) | |||
| Диапазон измерения | от 0,020 Ом до 300 кОм | |||
| Диапазон дисплея | от 0,001 Ом до 2,999 Ом | |||
| от 3,00 Ом до 29,99 Ом | ||||
| от 30,0 Ом до 299,9 Ом | ||||
| от 0,300 кОм до 2,999 кОм | ||||
| от 3,00 кОм до 29,99 кОм | ||||
| Разрешение | 0,001 Ом | |||
| 0,01 Ом | ||||
| 0,1 Ом | ||||
| 1 Ом | ||||
| 10 Ом | ||||
| Погрешность | ± ( 7 % от показаний + 2 разряда) | |||
| Операционная ошибка | ± ( 10 % от показаний + 5 разрядов) | |||
| Дополнительная ошибка из-за сопротивления вспомогательного заземления и сопротивления щупа | R H(R S + 2000 Ом)/R ETOTAL x 1,25 x 10 -6% + 5 знаков | |||
| Погрешность измерения от R H и RS | Обычно 10 % от R ETOTAL + R S + RH | |||
| Время измерения | Обычно 8 сек. с фиксированной частотой 30 секунд макс. с AFC и полным циклом всех измеряемых частот. | |||
| Необходимо измерить минимальную силу тока в отдельном отводе | 0,5 мА | С трансформатором (1000:1) | ||
| 0,1 мА | С трансформатором (200:1) | |||
| Макс. ток помех через трансформатор | 3:00 AM | С трансформатором (1000:1) | ||
| * С рекомендуемыми токовыми клещами/трансформаторами. | ||||
| Измерение сопротивления (R~) | ||||
| Метод измерения | Измерение силы тока и напряжения | |||
| Измерение напряжения | 20 В перем. тока, квадратный импульс | |||
| Ток короткого замыкания | > 250 мА перем. тока | |||
| Частота измерения | 94, 105, 111, 128 Гц выбирается вручную или автоматически (AFC) | |||
| Диапазон измерения | от 0,020 Ом до 300 кОм | |||
| Диапазон дисплея | от 0,001 Ом до 2,999 Ом | |||
| от 3,00 Ом до 29,99 Ом | ||||
| от 30,0 Ом до 299,9 Ом | ||||
| от 300 Ом до 2999 Ом | ||||
| от 3,00 кОм до 29,99 кОм | ||||
| от 30,0 кОм до 299,9 кОм | ||||
| Разрешение | 0,001 Ом | |||
| 0,01 Ом | ||||
| 0,1 Ом | ||||
| 1 Ом | ||||
| 10 Ом | ||||
| 100 Ом | ||||
| Погрешность | ± ( 2 % от показаний + 2 разряда) | |||
| Операционная ошибка | ± ( 5 % от показаний + 5 разрядов) | |||
| Время измерения | Обычно 6 секунд | |||
| Макс. напряжение помех | 24 В, при более высоком значении напряжения измерение не начнется | |||
| Макс. перегрузка | U среднеквадратичное значение макс. = 250 В | |||
| Измерение сопротивления (R пост. тока) | ||||
| Метод измерения | Измерение напряжения и силы тока в соответствии с IEC61557-4 возможным | |||
| Измерение напряжения | 20 В постоянного тока | |||
| Ток короткого замыкания | 250 мA постоянного тока | |||
| Образование измеренного значения | При 4-полюсных измерительных проводах на H, S, ES можно расширить без дополнительной погрешности. | |||
| Сопротивление > 1 Ом в проводе E может вызвать дополнительную погрешность, равную 5м Ω/Ω. | ||||
| Диапазон измерения | от 0,020 Ом до 300 кОм | |||
| Диапазон дисплея | от 0,001 Ом до 2,999 Ом | |||
| от 3,00 Ом до 29,99 Ом | ||||
| от 30,0 Ом до 299,9 Ом | ||||
| от 300 Ом до 2999 Ом | ||||
| от 3,0 кОм до 29,99 кОм | ||||
| от 30,0 кОм до 299,9 кОм | ||||
| Разрешение | 0,001 Ом | |||
| 0,01 Ом | ||||
| 0,1 Ом | ||||
| 1 Ом | ||||
| 10 Ом | ||||
| 100 Ом | ||||
| Погрешность | ± ( 2 % от показаний + 2 разряда) | |||
| Операционная ошибка | ± ( 5 % от показаний + 5 разрядов) | |||
| Последовательность измерений | Прибл. 2 измерения/с | |||
| Время измерения | Обычно 4 секунды включая смену полярности (2-полюсный или 4-полюсный) | |||
| Максимальное напряжение помех | ≤ 3 В перем. или пост. тока, при более высоком напряжении измерение не начнется | |||
| Максимальная индуктивность | 2 Генри | |||
| Значения при перегрузке | U среднеквадратичное значение = 250 В | |||
| Компенсация сопротивления выводов (R K) | ||||
| Компенсация сопротивления выводов (R K) может включаться на функциях R E 3-полюсная, R E 4-полюсная (зажим), R перем. тока и R пост. тока 2-полюсная | ||||
| Образование измеренного значения | R отображение = R измерено - R компенсировано* | |||
| * Значение введенной уставки RK = 0,000 Ом, изменяется от 0,000 до 29,99 Ом путем регулировки во время настройки. | ||||
| Безэлектродное измерение контура заземления (2 зажима без электродов) | ||||
| Положение переключателя | RA 4-полюсное (2 зажима без электродов) | |||
| Разрешение | от 0,001 Ом до 0,1 Ом | |||
| Диапазон измерения | от 0,02 Ом до 199,9 Ом | |||
| Погрешность | ± (7 % от показаний прибора + 3 знака) | |||
| Операционная ошибка | ± (10 % от показаний прибора + 5 знаков) | |||
| Измерение напряжения | Vm = 48 В переменного тока (основной) | |||
| Частота измерения | 128 Гц | |||
| Шумовой ток (IEXT) | Макс. IEXT = 10 А (перем. ток) (RA < 20 Ом) | |||
| Макс. IEXT = 2 А (перем. ток) (RA < 20 Ом) | ||||
| Принцип измерения: Безэлектродное измерение сопротивления в замкнутых контурах при помощи двух трансформаторов тока. Автоматический выбор диапазона. Данные относительно безэлектродного измерения контура заземления можно считать достоверными, только если измерения осуществлялись рекомендуемыми токовыми клещами на минимальном заданном расстоянии. | ||||
