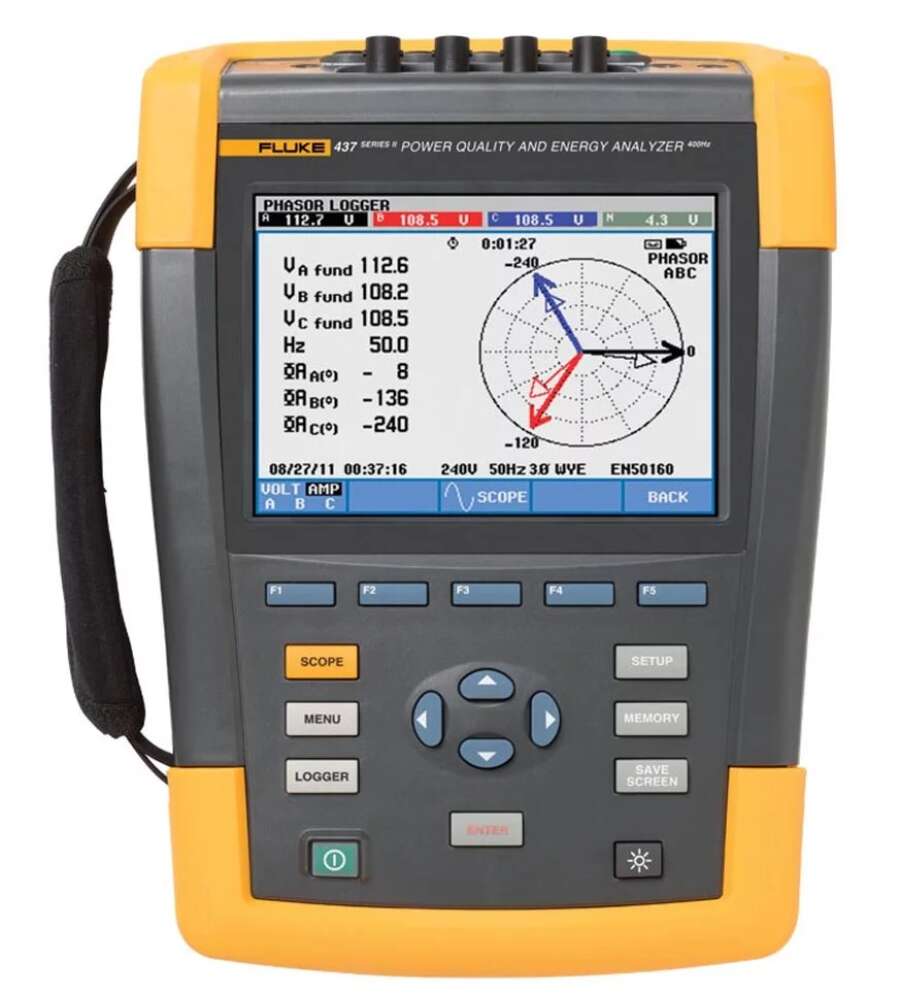

Анализатор качества электроэнергии Fluke 437-II спроектирован специально для оборонной и авиационной промышленности. Благодаря возможности проводить измерения до 400 Гц модель 437 II оказывается незаменимой при использовании на подводных лодках, самолетах и других видах транспорта.
| Входные характеристики | |||
| Входы напряжения | |||
| Число входов | 4 (3 фазы + нейтраль), сопряжение по постоянному току | ||
| Максимальное входное напряжение | 1000 В (среднеквадратичное значение) | ||
| Диапазон номинального напряжения | Избираемое, от 1 В до 1000 В по IEC61000-4-30 | ||
| Максимальное пиковое измеряемое напряжение | 6 кВ (только в режиме переходных процессов) | ||
| Полное входное сопротивление | 4 МОм / 5 пФ | ||
| Полоса пропускания | > 10 кГц, до 100 кГц для режима переходных процессов | ||
| Масштаб | 1:1, 10:1, 100:1, 1000:1, 10000:1, а также настраиваемый масштаб | ||
| Токовые входы | |||
| Число входов | 4 (3 фазы + нейтраль), сопряжение по постоянному или переменному току | ||
| Тип | Трансформатор тока, подсоединяемый без разрыва цепи, с мВ/А выходом или i430flex-TF | ||
| Номинальный диапазон входного сигнала |
|
||
| Выбор диапазона |
Примечание: положение чувствительность x10 обеспечивает более высокое разрешение, но сокращает диапазон. Поддерживаются только сигналы перем. тока; постоянные компоненты блокируются. |
||
| Полное входное сопротивление | 1 МОм | ||
| Полоса пропускания | > 10 кГц | ||
| Масштаб | 1:1, 10:1, 100:1, 1000:1, 10000:1, а также настраиваемый масштаб | ||
| Номинальная частота | 50 Гц, 60 Гц, 400 Гц | ||
| Погрешность, разрешение и диапазон измерений | |||
| Режим Напряжение, сила тока, частота | Диапазон измерений | Разрешение | Погрешность |
| В (среднеквадратическое напряжение) (переменное + постоянное) |
1 - 600 В |
0,01 В |
± 0,1% от номинального напряжения |
| Впик. | 1 - 1400 Впик. | 1 В | 5% от номинального напряжения |
| В(среднквадр.значение)½ | 1 - 1000 В фаза-нейтраль | 0,1 В | ± 0,2% от номинального напряжения |
| Восн.сост. | 1 - 1000 В фаза-нейтраль | 0,1 В | ± 0,1% от номинального напряжения |
| Пик-фактор напряжения (CF) | 1,0 - > 2,8 | 0,01 | ± 5% |
А (среднеквадр.значение) (перем.ток + пост.ток)
|
|
|
|
|
|
|
|
| А, ток пик-фактора (CF) | 1 - 10 | 0,01 | ± 5% |
A(среднеквадр.значение)½
|
|
|
|
Afund
|
|
|
|
|
Гц2
|
|
|
|
| Электропитание | Диапазон измерений | Разрешение | Погрешность |
Мощность (ВA, ВAреакт)
|
|
|
|
| Коэффициент мощности (Cos ϕ / DPF) | 0 - 1 | 0,001 | ± 0,1% в условиях номинальной нагрузки |
| Энергия | Диапазон измерений | Разрешение | Погрешность |
| кВт/час (кВА,час, кВАреакт/час) i430flex-TF 10x |
Зависит от масштабирования клещей и номинала напряжения | ± 1% ± 10 единиц счета | |
| Потери тепла i430flex-TF 10x | Зависит от масштабирования клещей и номинала напряжения | ± 1% ± 10 единиц счета Без учета погрешности сопротивления линии |
|
| Гармоники | Диапазон измерений | Разрешение | Погрешность |
| Порядковый номер гармоники (n) | Постоянный ток, группирование 1-50: группы гармоник в соответствии с IEC 61000-4-7 | ||
| Порядковый номер интергармоники | Выкл., группирование 1-50: подгруппы гармоник и интергармоник в соответствии с IEC 61000-4-7 | ||
| %f напряжения | 0,0 - 100,0% | 0,1 % | ± 0,1% ± n x 0,1% |
| %r напряжения | 0,0 - 100,0% | 0,1 % | ± 0,1% ± n x 0,4% |
| Абсолютное напряжение | 0,0 - 1000 В | 0,1 В | ± 5% (*) |
| THD напряжения | 0,0 - 100,0% | 0,1 % | ± 2,5% |
| *) ± 5 % if ≥ 1 % номинального напряжения; ± 0.05 % of номинального напряжения, если < 1% номинального напряжения. |
|||
| %f тока | 0,0 - 100,0% | 0,1 % | ± 0,1% ± n x 0,1% |
| %r тока | 0,0 - 100,0% | 0,1 % | ± 0,1% ± n x 0,4% |
| Абсолютный ток | 0,0 - 600 А | 0,1 А | ± 5% ± 5 единиц счета |
| THD тока | 0,0 - 100,0% | 0,1 % | ± 2,5% |
| %f или %r мощности | 0,0 - 100,0% | 0,1 % | ± 0,1% ± n x 0,4% |
| Абсолютная мощность | Зависит от масштабирования клещей и номинала напряжения | ± 5% ± n x 2% ± 10 единиц счета | |
| THD мощности | 0,0 - 100,0% | 0,1 % | ± 5% |
| Сдвиг фаз | -360º - +0º | 1º | ± n × 1º (8) |
| Мерцание | Диапазон измерений | Разрешение | Погрешность |
| Plt, Pst, Pst (1 мин) Pinst | 0,00 - 20,00 | 0,01 | ± 5% |
| Дисбаланс | Диапазон измерений | Разрешение | Погрешность |
| % напряжения | 0,0 - 20,0% | 0,1% | ± 0,1% |
| % тока | 0,0 - 20,0% | 0,1% | ± 1% |
| Управляющие сигналы сети | Диапазон измерений | Разрешение | Погрешность |
| Пороговые уровни | Пороговые уровни, пределы и продолжительность сигналов программируются для двух отдельных частот сигнала | ||
| Частота сигнала | 60 - 3000 Гц | 0,1 Гц | |
| Относительное напряжение % | 0% .. 100% | 0,1 % | ± 0,4% |
| Абсолютное напряжение (среднее за 3 сек.) | 0,0 - 1000 В | 0,1 В | ± 5% от номинального напряжения |
| Общие характеристики | |||
| Корпус |
|
||
| Дисплей |
|
||
| Память |
|
||
| Часы реального времени | Метка даты и времени для режима "Тенденция", отображение переходного процесса, монитор системы и регистрация событий | ||
| Интерфейсы |
|
||
| Питание |
|
||
| Время работы от аккумулятора BP290 |
|
||
| Время зарядки аккумулятора BP290 | 2,5 час до 95 % (при выключенном анализаторе) | ||
| Рабочая температура | от 0 °C до +40 °C | ||
| Габаритные размеры | 265 x 190 x 70 мм | ||
| Вес | 2 кг с учетом стандартного аккумулятора | ||
Измерение на частоте 400 Гц: повышая частоту переменного напряжения до 400 Гц, трансформаторы и двигатели можно сделать меньше и легче, чем для 50 или 60 Гц, что является преимуществом для самолетов, подводных лодок, космических судов и другого военного оборудования и ручных инструментов. Модель 437 II записывает данные измерения качества электроэнергии для авиационных систем и военного оборудования любого типа.
КПД инвертора мощности: возможность одновременного измерения выходной мощности переменного тока и входной мощности постоянного тока в системах силовой электроники с использованием измерительных клещей постоянного тока. Инверторы мощности принимают постоянный ток и преобразуют его в переменный, и наоборот. Солнечные системы генерации электроэнергии, как правило, оснащаются инвертором, который принимает постоянный ток от солнечных элементов и преобразует его в полезный переменный ток. Инверторы со временем могут терять производительность и нуждаются в проверке. Сравнивая входную мощность с выходной, можно определить эффективность системы. Модели 430 серии II могут измерять эффективность таких инверторов, одновременно измеряя постоянный и переменный токи в системе и вычисляя мощность, потерянную в процессе преобразования.
Сбор данных при помощи технологии PowerWave: быстрая фиксация среднеквадратичных значений, отображение полупериодов и формы сигнала для характеризации динамики процессов в электрической системе (запуски генератора, переключение ИБП и т. п.). Для некоторых потребителей переключение нагрузки является причиной ухудшения качества электроэнергии. При переключении нагрузки потребление тока иногда вызывает падение напряжения до такого уровня, который вызывает неисправность другого оборудования. Функция PowerWave позволяет одновременно с высокой скоростью записывать сигналы напряжения, тока и частоты, чтобы увидеть, какое сочетание вызывает потенциальные проблемы. PowerWave идет дальше стандартных измерений качества электроэнергии. Режим быстрой записи данных PowerWave позволяет увидеть характер динамики системы.
Формы кривых напряжения и тока постоянно записываются в течение указанного времени и с высокой детализацией отображаются на экране. Форма кривой энергии вычисляется на основе зарегистрированных данных. Кроме того, значения среднеквадратичного значения напряжения, тока, мощности и частоты за полупериод могут быть сохранены и использованы для анализа. Эта функция особенно полезна при испытаниях резервных генерирующих систем и ИБП, где надежное включение имеет критическое значение.
Калькулятор энергетических потерь: измерение классической активной и реактивной мощности, расчет дисбаланса и мощности гармоник для определения стоимости потерь тепла.
Устранение неисправностей в режиме реального времени: прибор позволяет анализировать ход изменения параметров при помощи курсоров и средств увеличения/уменьшения.

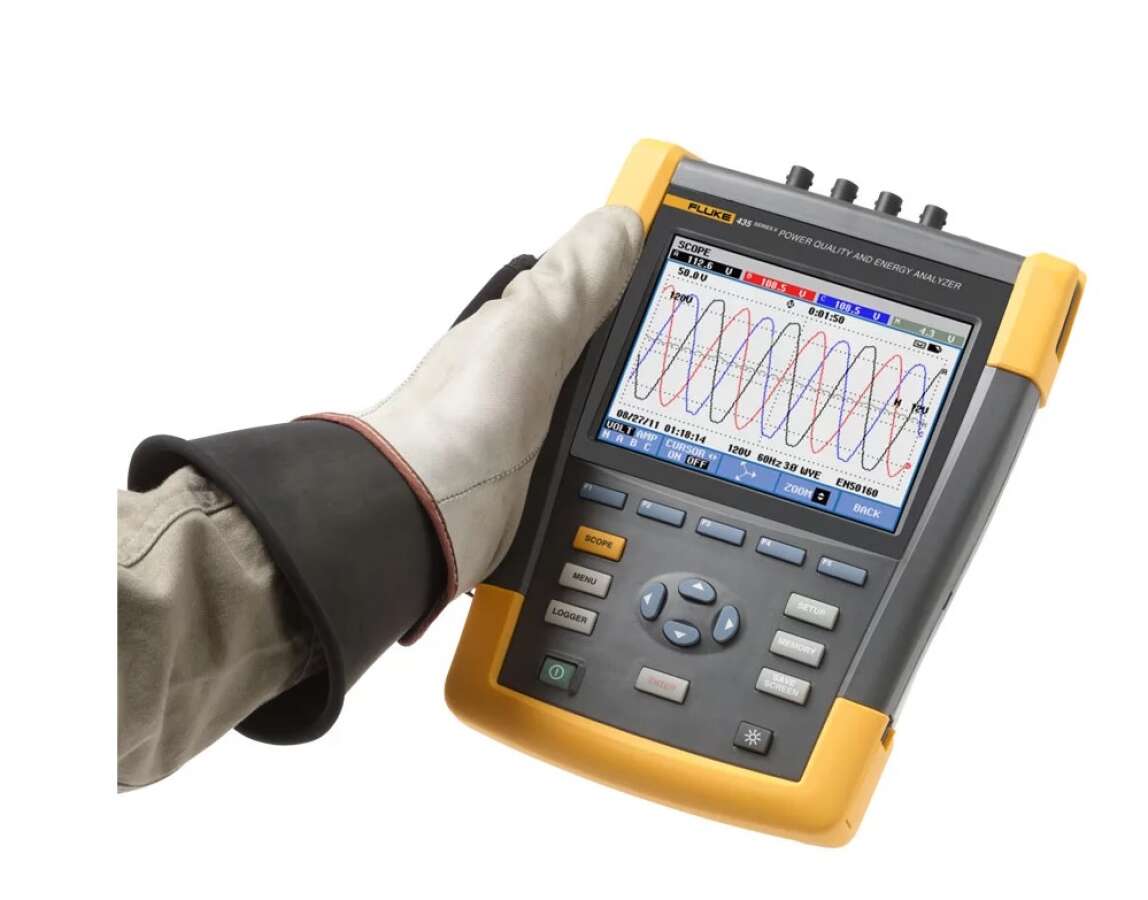

Самый высокий уровень безопасности в отрасли: соответствует категории измерений 600 В CAT IV / 1000 В CAT III для использования на технологическом входе.

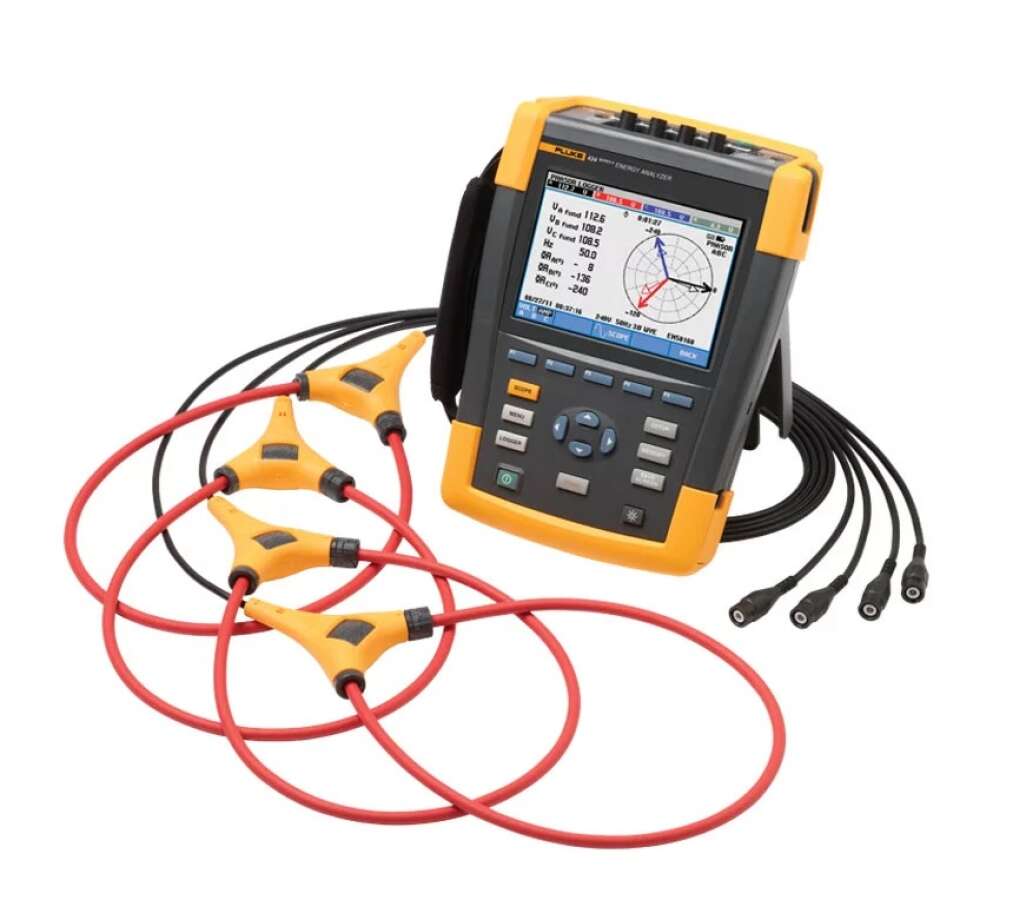

Измерение на всех трех фазах и нейтрали: в комплект входит четыре токоизмерительных датчика с удлиненным тонким гибким кабелем, который позволяет проникать в труднодоступные места.
Автоматический анализ тенденций: результат каждого измерения всегда автоматически записывается без какой-либо предварительной настройки.
Системный монитор: значения 10 параметров качества электроэнергии в соответствии со стандартом качества энергии EN50160 (ГОСТ Р 54149-2010) отображаются на экране.
Функция регистрации: благодаря наличию памяти позволяет настроить для любых условий измерения регистрацию значений до 600 параметров с задаваемыми пользователем интервалами.
Просмотр графиков и генерация отчетов: при помощи поставляемого в комплекте программного обеспечения для анализа.
Беспроводная загрузка данных: выгрузка данных на ПК по беспроводному каналу связи и отображение экранов при помощи приложения Fluke Connect®.
Расчеты UPM (унифицированной мощности) используются для расчета потерь энергии в денежном выражении, вызываемых ухудшением качества электроэнергии. Вычисления этих значений и других специфических параметров производятся калькулятором потерь энергии, который окончательно определяет, сколько теряется денег из-за потерь энергии в аппаратуре.
AutoTrend — быстрый просмотр зависимостей изменения параметров во времени. Уникальная функция AutoTrend дает возможность быстро получить доступ к информации об изменениях параметров во времени. времени, или вручную запускать обработку. Для всех трех фаз и нейтрали можно быстро просмотреть изменения во времени напряжения, тока, частоты мощности, гармоник или фликера. Даже во время продолжения регистрации показаний можно проанализировать эти изменения в фоновом режиме с помощью курсоров и функции увеличения. Все отображаемые показания автоматически и непрерывно записываются, при этом нет необходимости задавать пороговые уровни, временные периоды или вручную запускать измерение. Для всех трех фаз и нейтрали можно быстро просмотреть временные зависимости напряжения, тока, частоты мощности, гармоник или фликера. Даже в процессе регистрации показаний в фоновом режиме можно проанализировать изменения при помощи курсоров и функции увеличения.
Мониторинг системы — быстрая проверка рабочих характеристик системы на соответствие стандарту EN50160. Одним нажатием кнопки уникальная функция мониторинга системы даст обзор функционирования системы энергоснабжения и проверит соответствие мощности на входе ограничениям, которые накладываются стандартом EN50160 или вашими собственными требованиями. Весь обзор выводится на один экран, на котором полосы, кодированные цветом, четко указывают, какие параметры вышли за пределы заданных ограничений.
Обзорный экран системы мониторинга дает возможность мгновенно заметить выход за допустимые границы значений напряжения, гармоник, фликера, частоты и количества провалов и выбросов. Предоставляется подробный перечень всех событий выхода параметров за указанные границы.
Функция записи журнала позволяет настраивать выбранные опции измерения и обеспечивает мгновенный анализ выбранных параметров.
Измерение и запись значений мощности (Вт), активной мощности, реактивной мощности, коэффициента мощности и потребления энергии.
Отслеживание гармоник вплоть до 50-й, а также измерение и регистрация суммарного коэффициента искажений (THD) в соответствии с требованиями стандарта МЭК61000-4-7.
