Артикул: FLI-1750
Товар не поставляется
Дополнительные услуги:

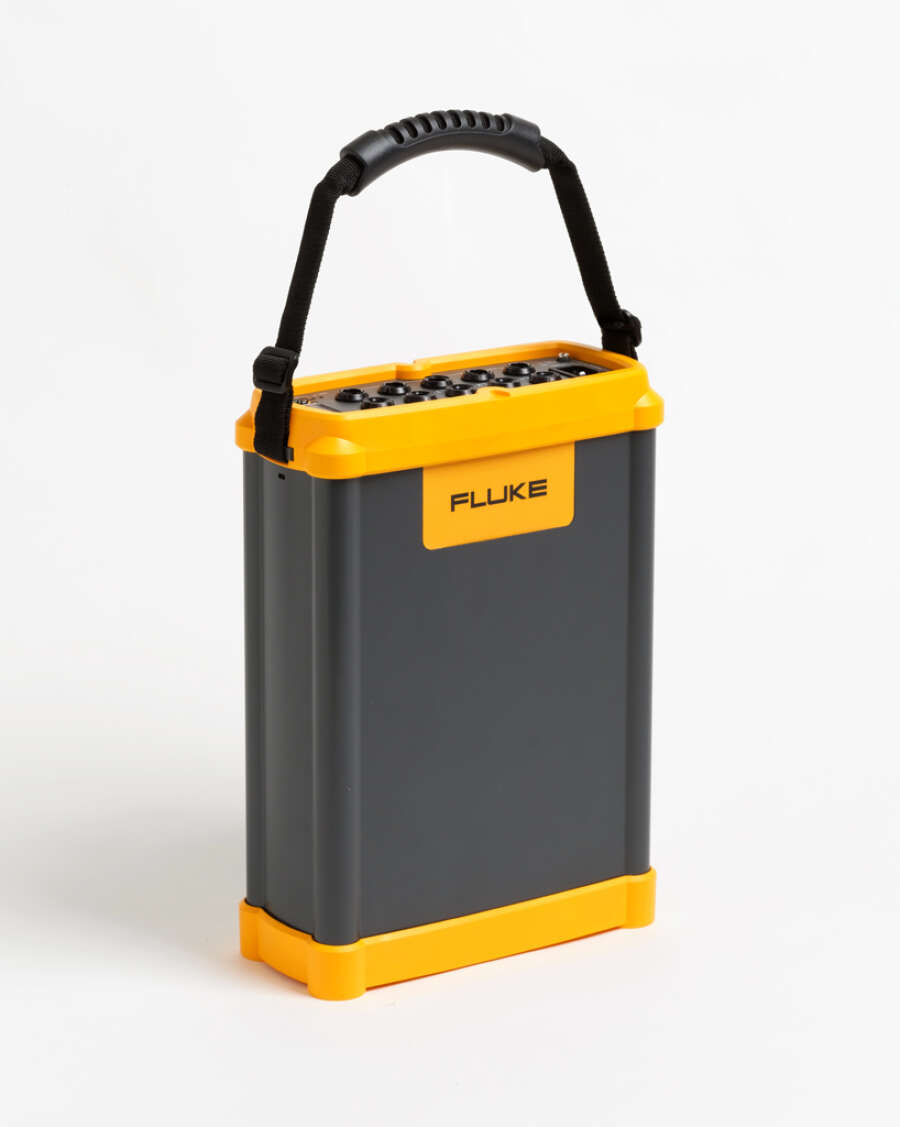

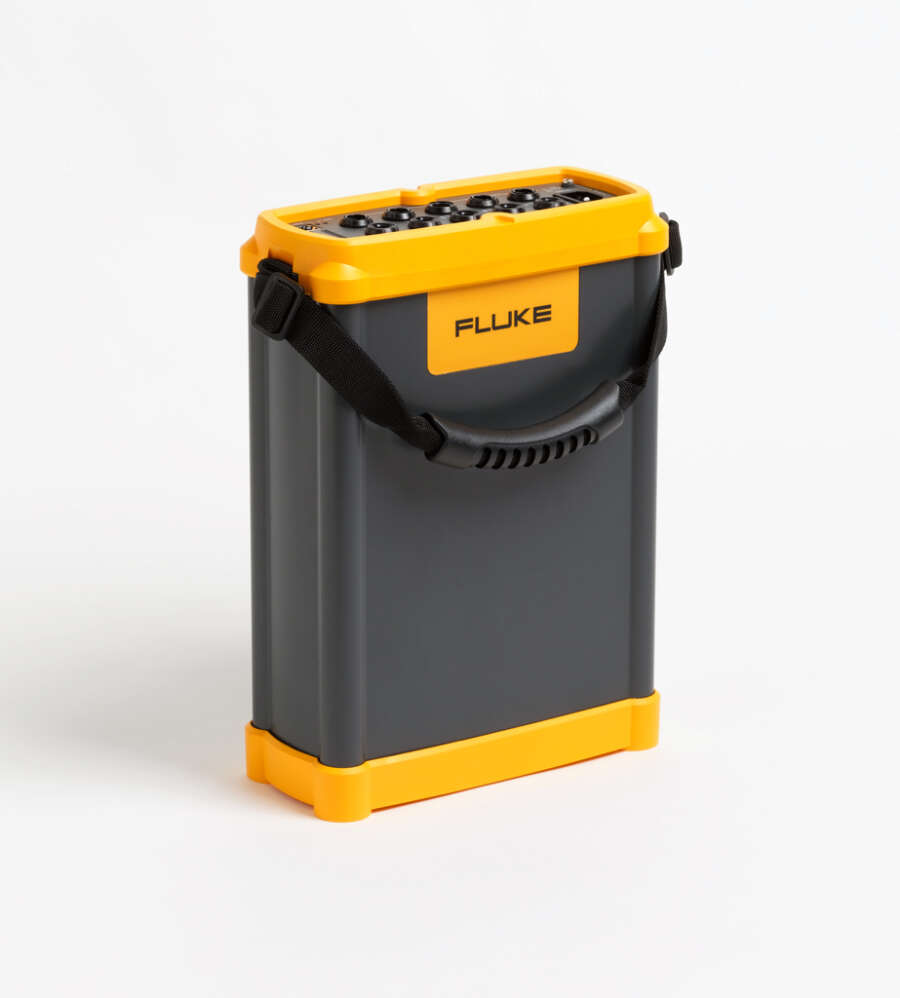

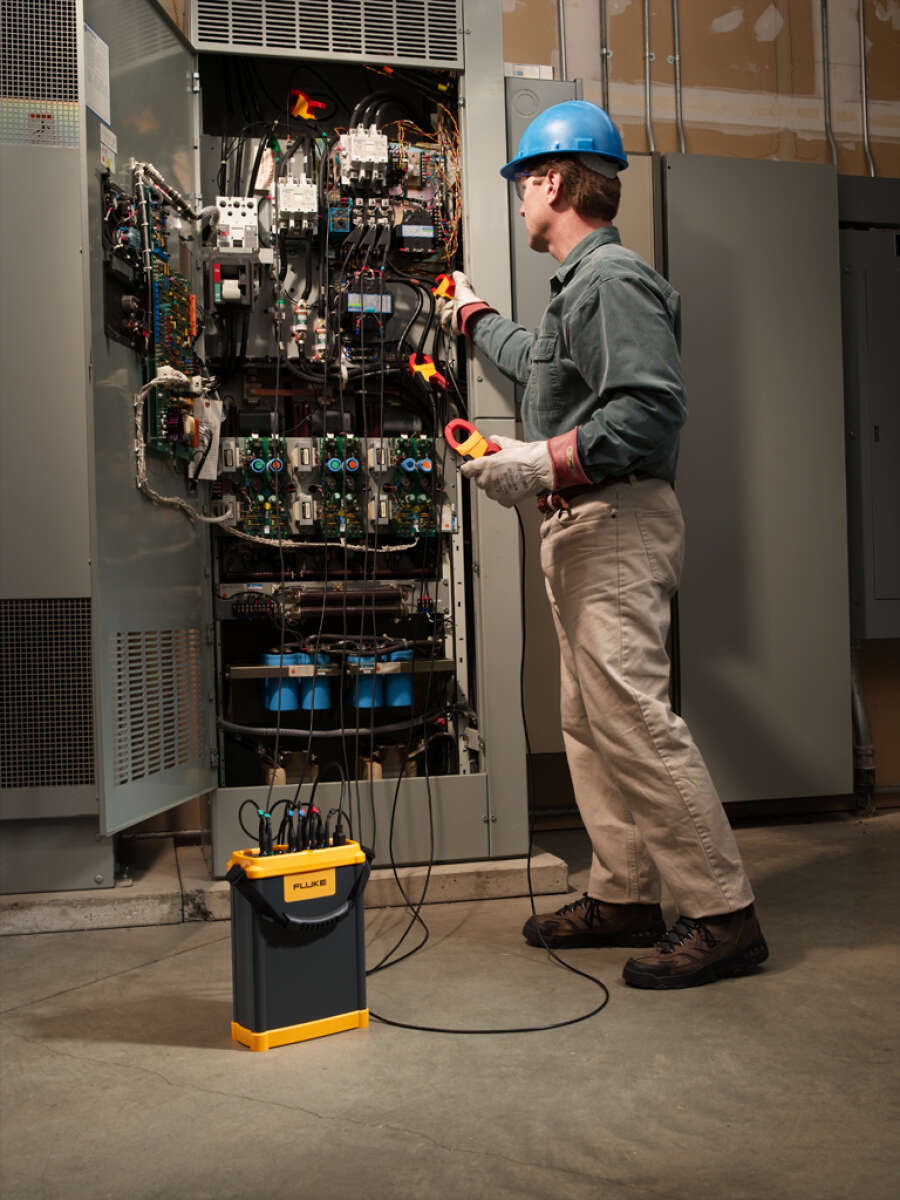

Благодаря уникальной системе измерений, не требующей установки пороговых значений, регистратор электроэнергии Fluke 1750 способен фиксировать любые значения, любые события на любом периоде, в любое время. Исключительные точность и разрешение обеспечивают полную информацию об электрических установках или системе энергораспределения.
Качество электроэнергии, соответствующее стандартам: все измерения проводятся в соответствии со стандартом IEC61000-4-30, что обеспечивает корректную оценку всех измеренных значений, включая напряжение, силу тока, мощность, гармоники, фликкер-шум и т. д.

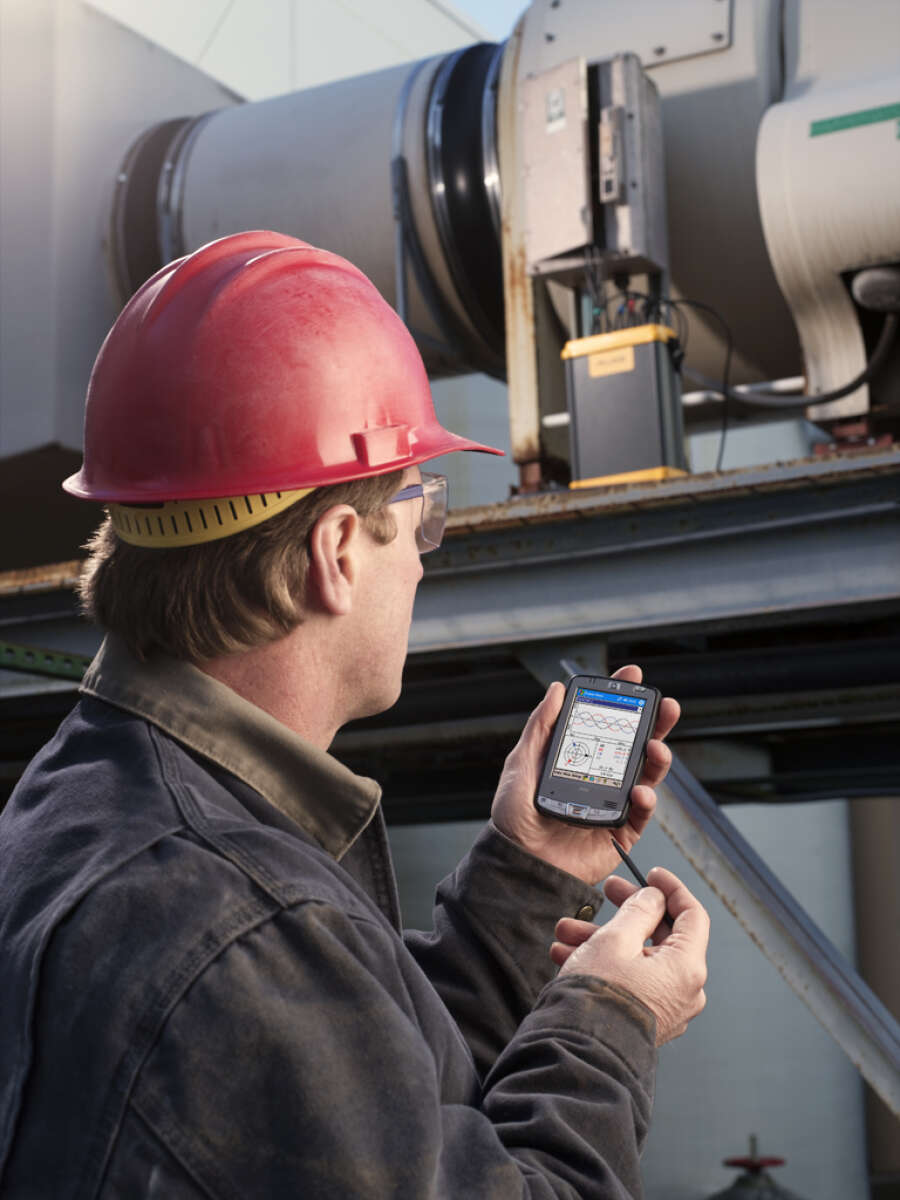

Быстрая и точная настройка: КПК с возможностью беспроводного соединения позволяет проверить настройки без подключения к ноутбуку с помощью окна, в котором прибор ведет запись, при работе в неудобных местах.
Настройка без пороговых значений: пороговые значения можно задать после сбора всех данных при помощи программного обеспечения Fluke Power Analyze. Таким образом отсутствует опасность потери данных из-за неправильной настройки.
Сбор всех данных: переключение между каналами и переключение при изменении тока обеспечивает регистрацию всех данных для каждого канала в любое время.
Интуитивно понятное ПО: простые функции анализа данных и составления отчетов. Автоматическое составление отчетов в соответствии со стандартом EN50160.
Принцип «включай и работай»: настройка в течение нескольких минут с автоматическим определением подключенных токоизмерительных датчиков и отдельных проводников для измерения напряжения.
Отсутствие необходимости в переподключении проводов: внутреннее переключение каналов через беспроводное соединение с КПК или ПК, если подключения были выполнены неправильно.
Измерение всех параметров: напряжение и сила тока по трем фазам, нейтрали и заземлении.
Регистрация форм сигналов 5 МГц, 8000 В пик.: подробная регистрация даже самых кратковременных событий.
Быстрая передача данных: посредством карты памяти SD, входящей в комплект поставки, или через высокоскоростное соединение Ethernet 100BaseT.

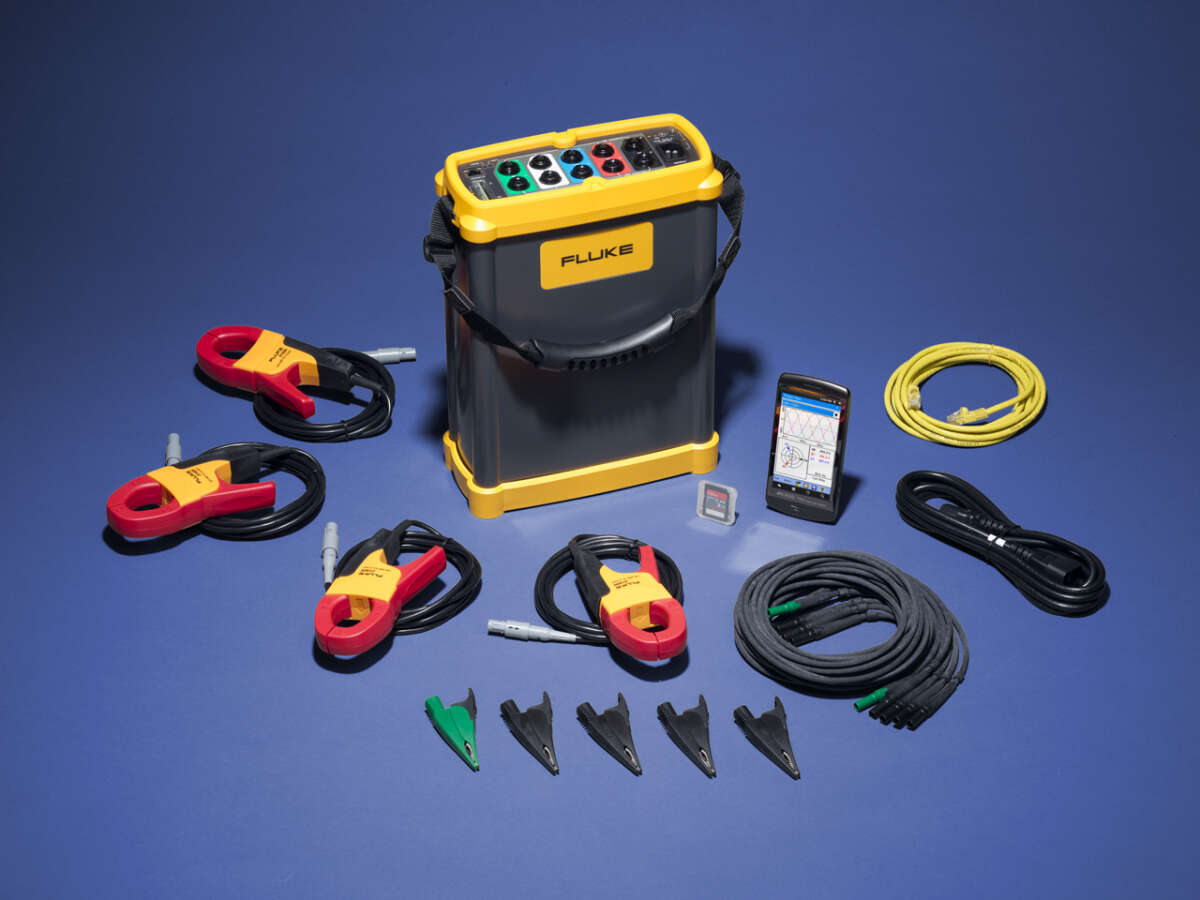

Комплект поставки:
анализатор качества электроэнергии Fluke 1750
переходники питания для КПК и зарядного устройства
четыре токоизмерительных датчика
пять тестовых проводов и зажимов
карта памяти SD
программное обеспечение Fluke Power View и Fluke Power Analyze
шнур питания с набором вилок по международным стандартам
кабель Ethernet
комплект цветных наклеек
мягкий переносной футляр
печатный экземпляр руководства по началу работы
компакт-диск с программным обеспечением и руководством пользователя в формате PDF
| Общие технические характеристики | |
| Стандарты измерения качества электропитания Соответствие |
IEC 61000-2-4:2002 Класс 1, IEC 61000-4-30, IEEE519, IEEE1159, IEEE1459, IEC 61557-12:2008 и EN50160 |
| Часы/календарь | Високосные годы, 24-часовые часы |
| Точность часов реального времени | Не хуже ±1 с/сутки |
| Объем внутренней памяти данных | Не менее 2 ГБ |
| Максимальная продолжительность записи |
Не менее 31 дня |
| Контроль времени записи | Автоматический |
| Максимальное число событий | Ограничено только объемом внутренней памяти |
| Электропитание | 100 - 240 В (эффективное значение)± 10 %, 47-63 Гц, 40 Вт |
| Время работы при перебоях (работа от внутреннего ИБП) |
5 минут на каждый обрыв, 60 минут всего без перезарядки |
| Размеры | 215 x 310 x 35 мм (8,5 x 12,2 x 3,5 дюйма) |
| Масса | 6,3 кг (14 фунтов) |
| Характеристики ввода | |
| Типы измерений | Однофазное с нулевым проводом, Однофазное с изолированным заземлением без нулевого провода, Однофазное с фазорасщеплением, Трехфазное типа «звезда», Трехфазное типа «треугольник», Трехфазное с изолированным заземлением, Трехфазное типа «High Leg», Трехфазное без одного плеча, 2- элементное типа «треугольник», 2 ½ -элементное типа «звезда» |
| Входные каналы | Напряжение: 5 каналов; Перем./пост.ток: 5 каналов |
| Каналы напряжения | Входное сопротивление: 2 МОм Входная емкость: <20 пФ |
| Каналы тока | Автоопределение датчиков Доступные типы: токовые зажимы, Flexi-CT |
| Метод измерения | Одновременное цифровое измерение напряжения и тока. Цифровые измерения с фазовой синхронизацией, использование внутренней опорной частоты при обрывах напряжения |
| Синхронизация и дискретизация | |
| Источник ФАПЧ-синхронизации | ФАПЧ синхронизируется с напряжением A-N/L1-N для подключения типа звезда, и с напряжением A-B/L1-L2 для подключения типа треугольник. Все перечисленные типы можно охарактеризовать как звезда или треугольник |
| Диапазон ФАПЧ | от 42,5 до 69 Гц |
| Частота дискретизации | Напряжение и ток: 256 точек на период Промежуточные гармоники согласно IEC61000-4-7: 2560 точек / 10 периодов (50 Гц), 3072 точки/12 циклов (60 Гц) Выбросы напряжения: 5 МГц |
| Разрешение при аналого-цифровом преобразовании |
Напряжение и ток: 24 бита Выбросы напряжения: 14 бит |
| Измерение напряжения и тока | |
| Диапазон измеряемого напряжения | Перем.ток: 1000 В эфф. значение ± Превышение предела измерения 10 % Пост.ток: ± 1000 В + превышение предела измерения 10 % |
| Пик-фактор по напряжению | не выше 3 |
| Входное сопротивление при измерении напряжения |
2 МОмΩ |
| Диапазон измерения тока | Зависит от используемого датчика тока |
| Пик-фактор по току | Не выше 4 |
| Входные характеристики по току | 2 В (эффективное значение) = полный диапазон, входной импеданс 1 МОмΩ для ферритовых трансформаторов тока, низкий импеданс для трансформаторов тока Flexi-CT |
| Точность измерения напряжения и тока | |
| Действующее значение напряжения | |
| Тип измерения | Непрерывный подсчет истинного среднеквадратичного значения: по каждому периоду, по каждому полупериоду и по каждым 10 или 12 периодам для 50 и 60 Гц соответственно, согласно IEC 61000-4-30. |
| Погрешность измерения | Перем.ток: ± 0,2 % измеренного значения ± 0,1 % предела измерения при действующих значениях выше 50 В Пост.ток: ± 0,5 % измеренного значения± 0,2 % предела измерения при напряжениях выше 50 В пост.тока Если переменная компонента сигнала постоянного тока менее 40 В (действующее значение), то погрешность измерения для постоянного тока может содержать смещение |
| Действующее значение тока | |
| Тип измерения | Непрерывный подсчет истинного среднеквадратичного значения: по каждому периоду, по каждому полупериоду и по каждым 10 или 12 периодам для 50 и 60 Гц соответственно, согласно стандартам |
| Погрешность измерения | ± (0,1 % предела измерения + 0,5 % измеренного значения + погрешность датчика тока, в пределах от 5 % до 100 % диапазона датчика тока |
| Погрешность измерения тока | Ферромагнитные клещи ±(0,1 % предела измерения + 0,2 % измеренного значения + погрешность датчика тока), в пределах от 5 % до 100 % диапазона датчика тока Гибкие датчики тока ±(0,1 % предела измерения + 0,5 % измеренного значения + погрешность датчика тока), в пределах от 5 % до 100 % диапазона датчика тока |
| Выбросы напряжения (Импульс) | |
| Тип измерения | Дискретизация формы сигнала, без распознавания пика |
| Предел измерения | 8000 В (пик) |
| Разрешение | 200 нс |
| Погрешность измерения | ± 5 % от показания прибора± 20 В (параметры тестирования: 1000 в пост.тока, 1000 В действ. значение, 100 кГц) |
| Измерения провалов и отклонений | |
| Отклонение напряжения (действ. значение) | |
| Тип измерения | Истинное среднеквадратичное (расчет по одному периоду путем наложения полупериодов) (напряжение между проводами замеряется для проводов 3ф3п, а фазное напряжение для проводов 3ф4п) |
| Выводимые данные | Амплитуда и продолжительность отклонения |
| Погрешность измерения | Та же, что и для действующего напряжения |
| Провал напряжения (среднеквадратичное значение) | |
| Тип измерения | Истинное среднеквадратичное (расчет по одному периоду путем наложения полупериодов) (напряжение между проводами замеряется для проводов 3ф3п, а фазное напряжение для проводов 3ф4п) |
| Выводимые данные | Амплитуда и продолжительность провала или обрыва |
| Погрешность измерения | Та же, что и для действующего напряжения |
| Обрыв напряжения | |
| Тип измерения | Тот же что и для провала напряжения |
| Измерение мощности и коэффициента мощности | |
| При наличии искажений для наилучших показателей рассчитывается по IEEE1459 | |
| Тип измерения | Непрерывный подсчет среднеквадратичного (действующего) значения: по каждому периоду и по каждым 10 или 12 периодам для 50 и 60 Гц соответственно, согласно стандартам |
| Погрешность измерения | ± 0,2 % измеренного значения ± 0,1 % предела измерения + погрешность датчика тока |
| Частота | |
| Пределы измерения | От 42,5 до 69 Гц |
| Источник измерения | Тот же что и источник синхронизации ФАПЧ |
| Погрешность измерения | ± 10 мГц (от 10 до 110 % предела измерения при синусоидальном сигнале) |
| Реактивная мощность | |
| Погрешность измерения | ± 0,2% измеренного значения ± 0,1 % предела измерения + погрешность датчика тока |
| Фактор мощности | |
| Пределы измерения | От -1,000 (опережение) до 0,000 до + 1,000 (запаздывание |
| Погрешность измерения | ± 1 единица последнего разряда от расчета каждого измеренного значения (±всего 3 единицы) |
| Коэффициент реактивной мощности | |
| Метод измерения | Рассчитывается по фазовому сдвигу между основными частотами напряжения и тока |
| Пределы измерения | От -1,000 (опережение) до 0,000 до +1,000 (запаздывание) |
| Погрешность измерения | ± 0,5 % измеренного значения ± 2 % предела измерения ± 1 единица младшего разряда |
| Дисбаланс напряжений и чередование фаз | |
| Метод измерения | Напряжение прямой последовательности делится на напряжение обратной последовательности, согласно IEC 61000-4-30 |
| Ангармонизм напряжения и тока | |
| Окно анализа | Прямоугольное |
| Порядок анализа | С 1-й по 50-ю |
| Погрешность измерения | Напряжение / Ток: с 1-й по 20-ю гармоники: ± 0,5 % показания прибора ± 0,2 % предела измерения с 21-1 по 50-ю: ± 1 % показания прибора ± 0,3 % предела измерения (для тока и мощности необходимо учесть погрешность датчика тока) |
| Метод измерения | IEC 61000-4-7:2002 |
| Промежуточные гармоники для напряжения и тока | |
| Окно анализа | Прямоугольное |
| Порядок анализа | С 0,5-й по 49,5-ю |
| Метод измерения | IEC 61000-4-7:2002 |
| Пульсации напряжения (фликер-шум) | |
| Метод измерения | Согласно IEC 61000-4-15:2003: 10 мин (кратковременные), 2 ч (долговременные) |
| Характеристики внешнего интерфейса | |
| Интерфейс локальной сети | |
| Разъем | RJ-45 |
| Скорость и тип | 10/100 Base-T, авто-MDIX (интерфейс, зависящий от среды) |
| Протокол связи | TCP/IP через Ethernet |
| Интерфейс беспроводного контроллера | |
| Подключение | беспроводное (радио, 2,4 ГГц) |
| Скорость | до 700 кбит/с |
| Протокол связи | Bluetooth SPP |
| Правила техники безопасности и защиты окружающей среды | |
| Условия эксплуатации |
В помещении или под навесом вне помещения, на высотах до 2000 м |
| Температура и влажность при хранении | от -20 °C до 50 °C, влажность не более 80 % без конденсации |
| Рабочие температура и влажность | от 0 °C до 40 °C, влажность не более 80 % без конденсации |
| Высота над уровнем моря | 2000 м (6562 футов) |
| Максимальное номинальное рабочее напряжение | |
| Клеммы для измерения напряжения | 1100 В действ. Напряжение |
| Предельное напряжение | 5550 В (действ. значение) в течение 1 минуты, между входными клеммами напряжения, входными клеммами напряжения и датчиками тока, входными клеммами напряжения и корпусом (50/60 Гц, 1 мА, в направлении тока) |
| Защита корпуса | IP30 (согласно EN 60529) |
| Соответствие стандартам | |
| EMC | IEC 61326-1:2006 Класс A IEC 61000-3-2:2005, 3я редакция IEC 61000-3-3:2005, Редакция 1.2 AS/NZS 4268:2008 (только модуль BT) ETSI EN300328 (V1.7.1:2006) |
| Безопасность | IEC 61010-1:2001 Категория защиты от перенапряжения 1000 В CAT III, 600 В CAT IV EN/IEC 61010-032:2002 Класс загрязнения 2 |
