Артикул: EXFO-TK-2-PRO
Товар не поставляется
Дополнительные услуги:

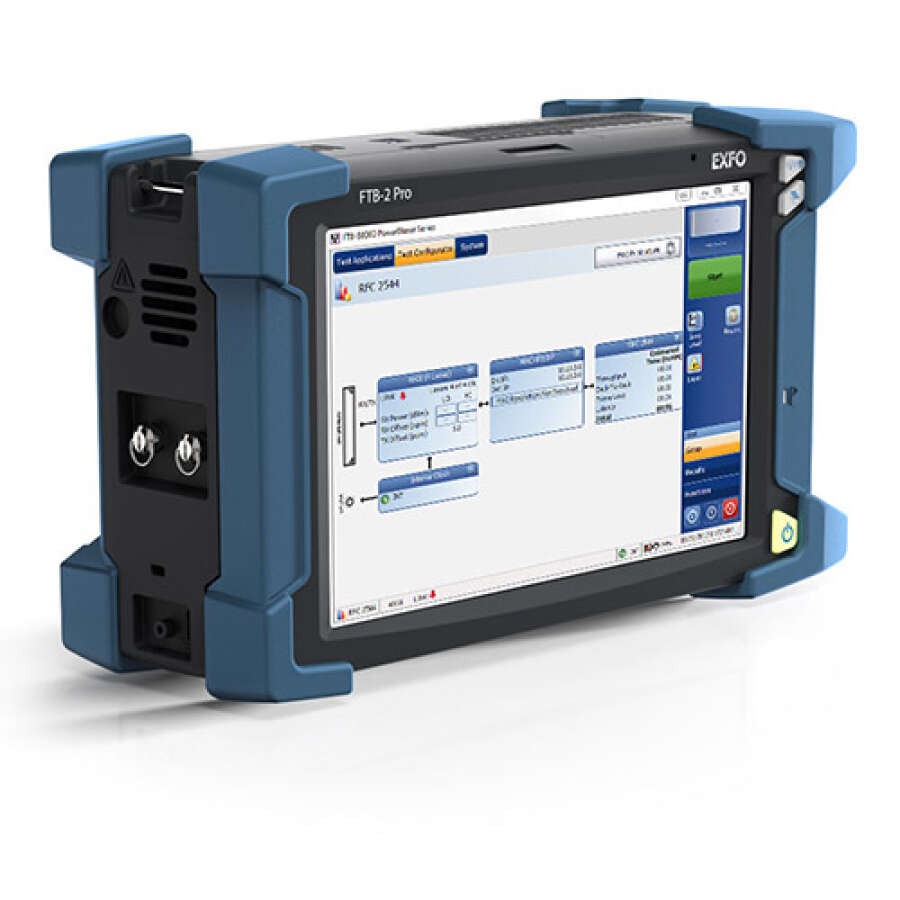

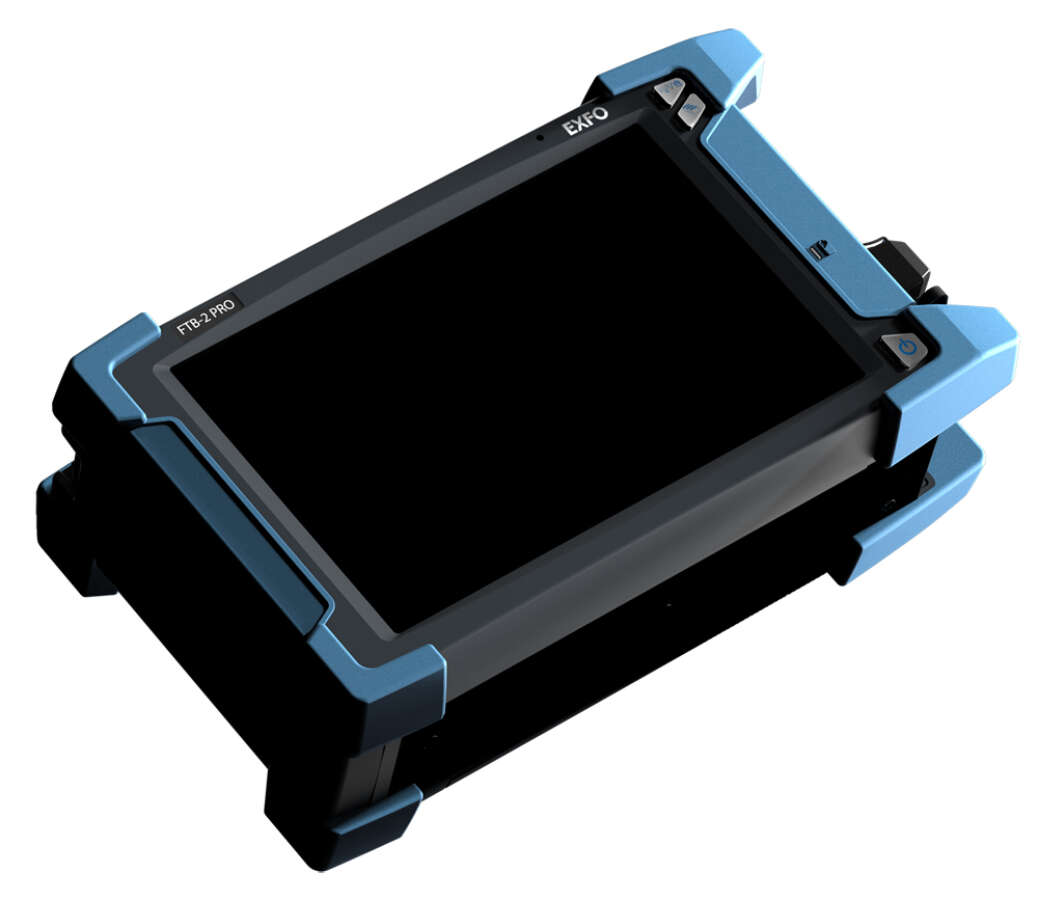

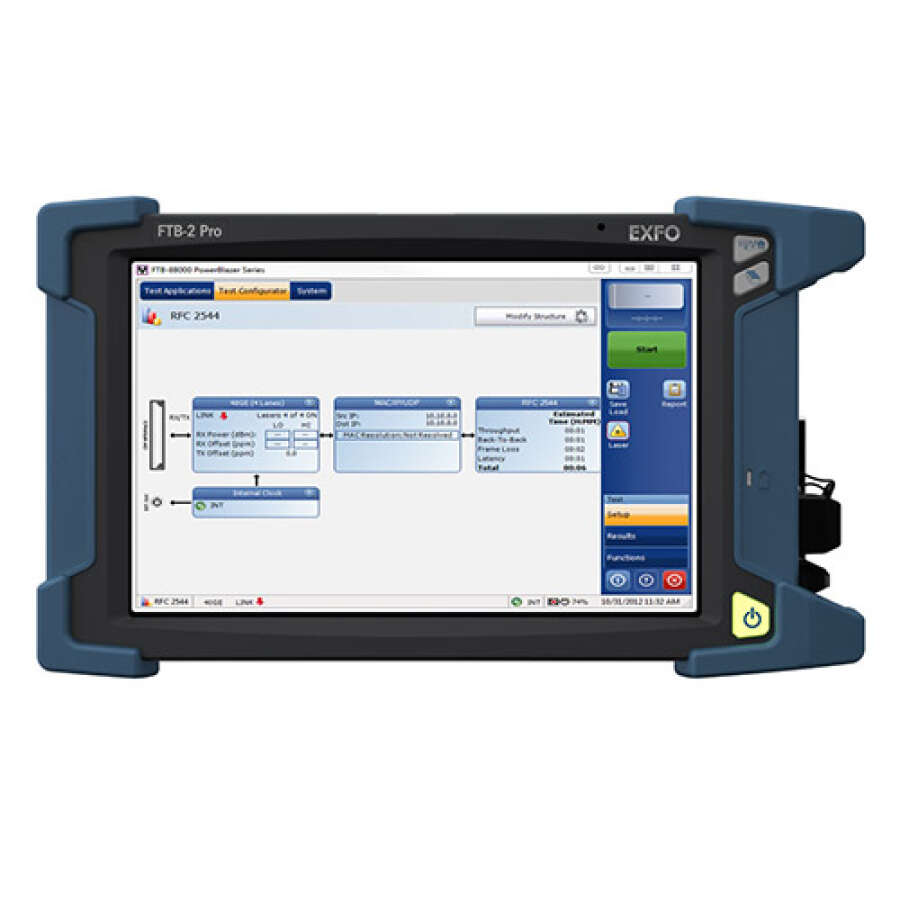

FTB-2 Pro (TK-2 Pro – когда приобретается с модулем) - Модульная платформа с 2 слотами. Может поддерживать модули: оптический рефлектометр (OTDR), оптический тестер (OLTS), анализатор спектра (OSA), односторонний анализатор дисперсии (CD/PMD), SyncE/1588 PTP, мульти-сервисные модули Fibre Channel, SONET/SDH, OTN и Ethernet до 100G. Быстродействие обеспечивают Quad-core processor/4 GB RAM/Windows 10, питание от двух батарей. Измерительный модуль приобретается отдельно.
Платформа FTB-2 / FTB-2 Pro (модули заказываются отдельно) |
|
| Модульная платформа FTB-2 (Dual-core) | TK-2 |
| Модульная платформа FTB-2 Pro (Quad-core) | TK-2-PRO |
Опции встраеваемые в платформу: |
|
| Дисплей для работы при ярком овещении для платформы FTB-2-Pro | EXFO-S2 (FTB-2) |
| Встроенная внутренняя память 128 GB flash (только для FTB-2-Pro) | EXFO-128G |
| Измеритель мощности и VFL, GeX, +27 до - 50 ДБм | VPM2X-XX (FTB-2) |
| Измеритель мощности и VFL, CWDM, GeX +27 до - 50 ДБм (1270-1610нм) | VPM2X-CWDM-XX (FTB-2) |
Оптический рефлектометр EXFO серии FTB-7000 (модуль, 1 слот) |
||
| Длина волны, нм | Динамический диапазон | Код для заказа |
| 1-й порт: 850/1300 2-й порт: 1310/1550 |
27/26 дБ 36/34 дБ |
FTB-7200D-12CD-23B (TK-2) |
| 850/1300 | 27/26 дБ | FTB-7200D-12CD-XX (TK-2) |
| 1310/1550 | 36/34 дБ | FTB-7200D-023B-XX (TK-2) |
| 1310/1550 | 39/37 дБ | FTB-7300E-023B-XX (TK-2) |
| 1310/1550 | 42/41 дБ | FTB-7400E-0023B-XX (TK-2) |
| 1310/1550 | 45/43 дБ | FTB-7500E-0023B-XX (TK-2) |
| 1310/1550 | 50/50 дБ (9/125 µm NZDSF) | FTB-7600E-0023B-XX (TK-2) |
| 1310/1490/1550 | 39/38/37 дБ | FTB-7300E-236B-XX (TK-2) |
| 1550/1625 | 37/37 дБ | FTB-7300E-034B-XX (TK-2) |
| 1550/1625 | 45/45 дБ | FTB-7500E-0034B-XX (TK-2) |
| 1550/1625 | 50/48 дБ (9/125 µm NZDSF) | FTB-7600E-0034B-XX (TK-2) |
| 1310/1550/1625 | 39/37/37 дБ | FTB-7300E-234B-XX (TK-2) |
| 1310/1550/1625 | 42/41/41 дБ | FTB-7400E-0234B-XX (TK-2) |
| 1625 | 39 дБ (для активных линий) | FTB-7300E-000-04B (TK-2) |
| 1-й порт: 1310/1550 2-й порт: 1625 с фильтром |
39/37 дБ 39 дБ (для активных линий) |
FTB-7300E-023B-04B (TK-2) |
| 1-й порт: 1310/1550 2-й порт: 1650 с фильтром |
39/37 дБ 37 дБ (для активных линий) |
FTB-7300E-023B-08B (TK-2) |
| 1310/1383/1550/1625 | 42/40/41/41 дБ | FTB-7400E-2347B-XX (TK-2) |
| 1470/1490/1510/1530 | 41/41/41/41 дБ | FTB-7400E-CWS-XX (TK-2) |
| 1550/1570/1590/1610 | 41/41/40/40 дБ | FTB-7400E-CWCL-XX (TK-2) |
| 1270/1290/1310/1330 | 41/41/41/41 дБ | FTB-7400E-CWO-XX (TK-2) |
| 1350/1410/1430/1450 | 41/41/41/41 дБ | FTB-7400E-CWE-XX (TK-2) |
|

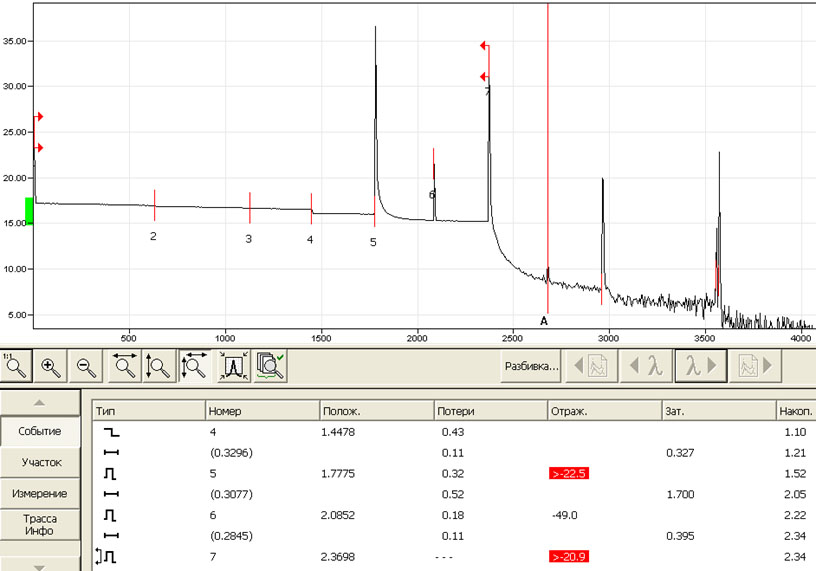

Рефлектометр - прибор который способен визуально показать Вам состояние оптической линии. Возможности этого оборудования очень широкие: измерение длины линии и расстояния до неоднородности (сварка, коннектор, макро изгиб, трещина), определение потерь и величины отражений. Идеально подходит для формирования отчетов о состоянии волокна. Чтоб выбрать нужный Вам прибор, нужно определиться, на каких длинах волн будут выполнятся измерения. Один модуль может содержать до 4х длин волн на выбор. Также выберите необходимый динамический диапазон прибора. Чем больше потерь ожидается на линии, тем больше должен быть диапазон. В комплекте поставляется один адаптер на выбор: FC, SC, ST. Дополнительные (или другого типа) адаптеры заказываются отдельно. |
||
Оптический тестер EXFO серии FTB-3930 (модуль, 1 слот) |
|||
| Длина волны (нм) | Диаметр волновода (мкм) | Диапазон мощности | Код для заказа |
| 1310/1550 | 9/125 SM | от 10 до -70 дБм * | FTB-3932-XX |
| 850/1300/1310/1550 | 9/125 SM и 50/125 MM | от 10 до -70 дБм * | FTB-3932-12C-XX |
| 850/1300/1310/1550 | 9/125 SM и 62.5/125 MM | от 10 до -70 дБм * | FTB-3932-12D-XX |
| 1310/1550/1625 | 9/125 SM | от 10 до -70 дБм * | FTB-3932-4-XX |
| 1310/1490/1550 | 9/125 SM | от 10 до -70 дБм * | FTB-3932-5-XX |
| 1310/1550 | 9/125 SM | от 26 до -55 дБм ** | FTB-3932X-XX |
| 1310/1550/850/1300 | 9/125 SM и 50/125 MM | от 26 до -55 дБм ** | FTB-3932X-12C-XX |
| 1310/1550/850/1300 | 9/125 SM и 62.5/125 MM | от 26 до -55 дБм ** | FTB-3932X-12D-XX |
| 1310/1550/1625 | 9/125 SM | от 26 до -55 дБм ** | FTB-3932X-4-XX |
| 1310/1490/1550 | 9/125 SM | от 26 до -55 дБм ** | FTB-3932X-5-XX |
| 1310/1550 | 9/125 SM | от 6 до -73 дБм *** | FTB-3933-XX |
| 1310/1550/1625 | 9/125 SM | от 6 до -73 дБм *** | FTB-3933-4-XX |
| 1310/1490/1550 | 9/125 SM | от 6 до -73 дБм *** | FTB-3933-5-XX |
|
* Ge detector - диапазон измеряемых мощностей от 10 до -70 дБм Модуль тестера FTB-3930 является аналогом ручного прибора FOT-930. Он обладает просто уникальным функционалом, которого нет в других подобных устройствах. Его трудно ставить на уровень с обычными тестерами, которые могут измерять только потери на линии. Этот прибор значительно расширит Ваше понимание того, что происходит с оптическим волокном. FTB-3932 может совмещать в себе: тестер потерь, источник излучения, измеритель мощности, измеритель обратных потерь (ORL), измеритель длины волокна, визуальный дефектоскоп (опция), оптический телефон (опция). |
|||
Анализатор оптического спектра EXFO серии FTB-5230 и FTB-5240 (модуль, 2 слота) |
|
| Наименование | Описание |
| Анализатор оптических каналов | FTB-5230S-OCA-XX |
| Анализатор оптического спектра FTB-5230S | FTB-5230S-XX |
| Анализатор оптического спектра FTB-5240S | FTB-5240S-XX |
| Анализатор оптического спектра с портом повышеной мощности (+23 dBm) | FTB-5240S-HPW-XX |
| Анализатор оптического спектра с поляризационным контроллером | FTB-5240S-P-XX |
| Анализатор оптического спектра с поляризационным контроллером и портом повышеной мощности (+23 dBm на канал) | FTB-5240S-P-HPW-XX |
|
|
Анализатор хроматической и поляризационно-модовой дисперсии, односторонний (модуль, 2 слота) |
|
| Наименование | Описание |
| Анализатор Хроматической (CD) дисперсии (односторонний) | FTB-5700-CD-XX |
| Анализатор Поляризационно-Модовой (PMD) дисперсии (односторонний) | FTB-5700-PMD-XX |
| Анализатор Хроматической и Поляризационно-модовой (CD и PMD) дисперсии (односторонний) | FTB-5700-CD-PMD-XX |
|
|
Мульти-сервисные модули EXFO для транспортных сетей (2-х слотовые) |
|
| Наименование технологии | Описание |
| DSn, PDH, SONET, SDH | FTB-8805 |
| Ethernet, SONET, SDH, OTN, Fibre Channel и SyncE1588 PTP (до 10G) | FTB-8830NGE |
| Ethernet, SONET, SDH, OTN (от 10 Mbit до 100G) | FTB-88100NGE |
| Ethernet, SONET, SDH, OTN (40G и 100G) | FTB-88100G |
| OTN, Ethernet, SONET/SDH, Fibre Channel, packet sync and CPRI (до 100G) | FTB-88200NGE |

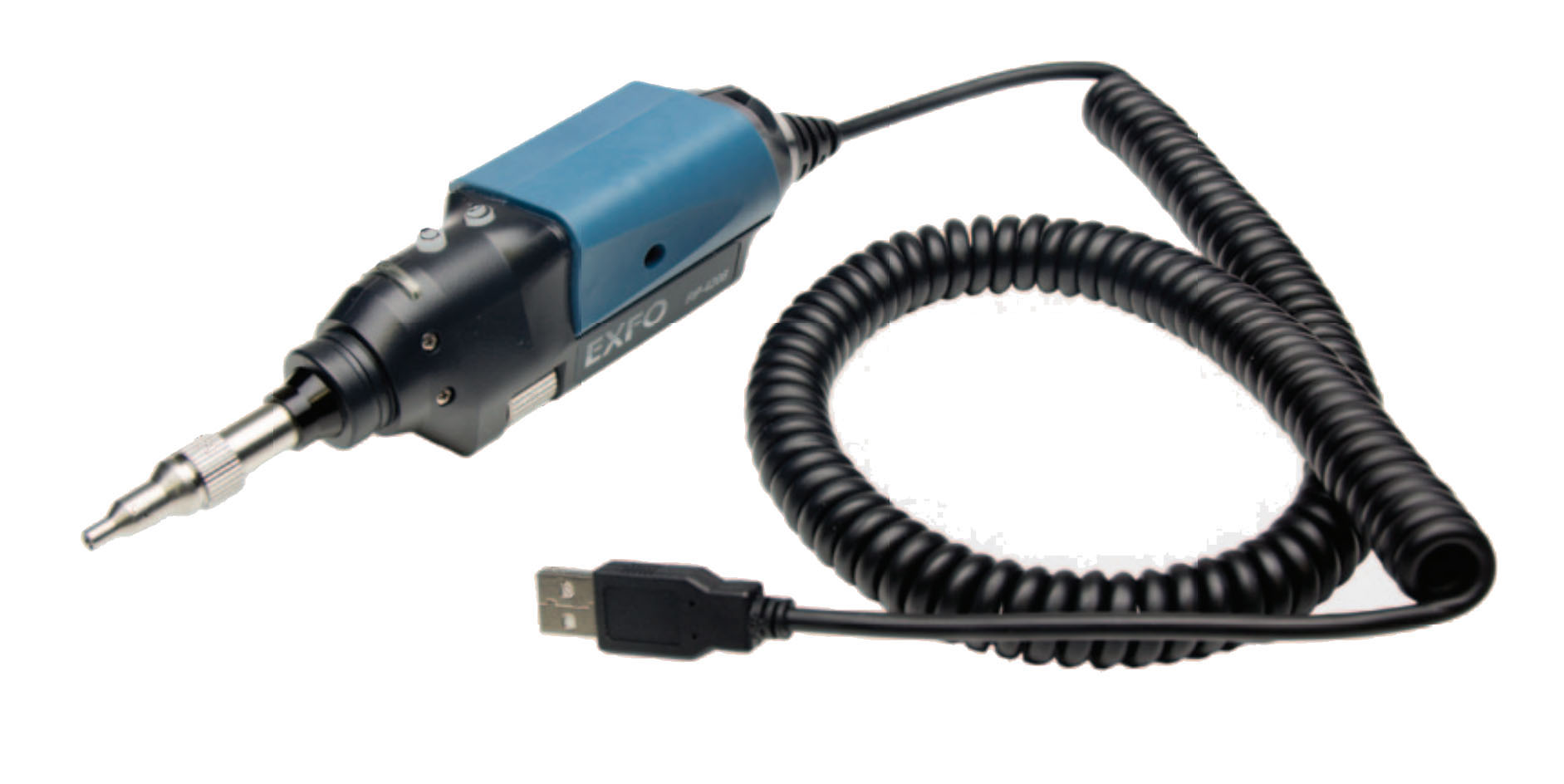

Видеомикроскоп FIP-400B для контроля чистоты коннекторов |
|||
| FIP-410B | FIP-420B | FIP-430B | |
| Осмотр разъема |
Да |
Да |
Да |
| Захват изображения |
Да |
Да |
Да |
| Три уровня увеличения |
Да |
Да |
Да |
| 5-ти мегапиксельное устройство захвата |
Да |
Да |
Да |
| Светодиодный индикатор "прошел / не прошел" |
- |
Да |
Да |
| Автоматическое центрирование волокна |
- |
Да |
Да |
| Сертификация разъема "прошел / не прошел" |
- |
Да |
Да |
| Автоматическая фокусировка изображения |
|
|
Да |
| EXFO FIP-400B - серия видеомикроскопов, которые обеспечивают четкие цифровые изображения поверхности ферул оптических коннекторов, упрощая важнейший шаг в тестировании волоконных линий. Пренебрежение этапом контроля чистоты соединителей может привести к серьезным проблемам и их длительному поиску. Новая серия FIP-400B - разработана с учетом многолетнего опыта визуального контроля оптических сетей. Прибор был создан для ускорения исследования и сертификации, основываясь на отзывах пользователей о предыдущей модели. Три режима осмотра поверхности: 912 мкм x 912 мкм (низкое), 608 мкм x 608 мкм (среднее), 304 мкм x 304 мкм (высокое) дают возможность рассмотреть всю поверхность ферулы. Для сравнения: диаметр волокна без буферного покрытия, составляет 250 мкм, а сердцевины (волновода) - 9 мкм. | |||
EXFO |
FTB-2 Pro |
| Дисплей |
Цветной, сенсорный, 1280х800 TFT (10.1”) |
| Интерфейсы |
RJ-45 LAN 10/100/1000 Mbit/s Display port |
| Память |
64 Гб или 128 Гб (опция) встроенной flash памяти |
| Батарея |
2 батареи Li-ion |
| Питание | AC/DC adapter, input: 100 – 240 V; 50/60 Гц; 4.0 A max, output: 24 V; 8.33 A |
| Процессор |
4-х ядерный |
| Оперативная память |
4 Гб |
| Система |
Windows 10 |
| Габариты | 199 ×333 ×119 мм |
| Вес | 3 кг |
| Температура | Рабочая: 0 °C до 50 °C Хранения: –40 °C to 60 °C |
Поддержка модулей (в комплект не входят) |
|||
EXFO |
Серия модуля |
FTB-2 |
FTB-2 Pro |
| Рефлектометр (OTDR) | FTB-7200D FTB-7300E FTB-7500E FTB-7600E FTBx-720C FTBx-730C FTBx-735C FTBx-750C |
+ + + + + + + + |
+ + + + + + + + |
| Рефлектометр для CWDM/DWDM |
FTB-7400E FTBx-740C |
+ + |
+ + |
| Тестер (OLTS) | FTB-3930 | + | + |
| Анализатор канала | FTB-5230S-OCA | + | + |
| Анализатор спектра |
FTB-5230S FTB-5240S |
+ + |
+ + |
| Анализатор дисперсии (односторонний) | FTB-5700 | + | + |
| Мультисервисный модуль | FTB-8830NGE | + | + |
| DSn/PDH и SONET/SDH Electrical | FTB-8805 | + | + |
| Скоростной мультисервисный от 10M до 100G | FTB-88100NGE | нет | + |
| Скоростной мультисервисный от 40G до 100G | FTB-88100G | нет | + |
| Продвинутый мультисервисный 100G | FTBx-88200NGE | нет | + |
| Мультисервисный Versatile 10G | FTBx-8870/8880 | нет | + |
