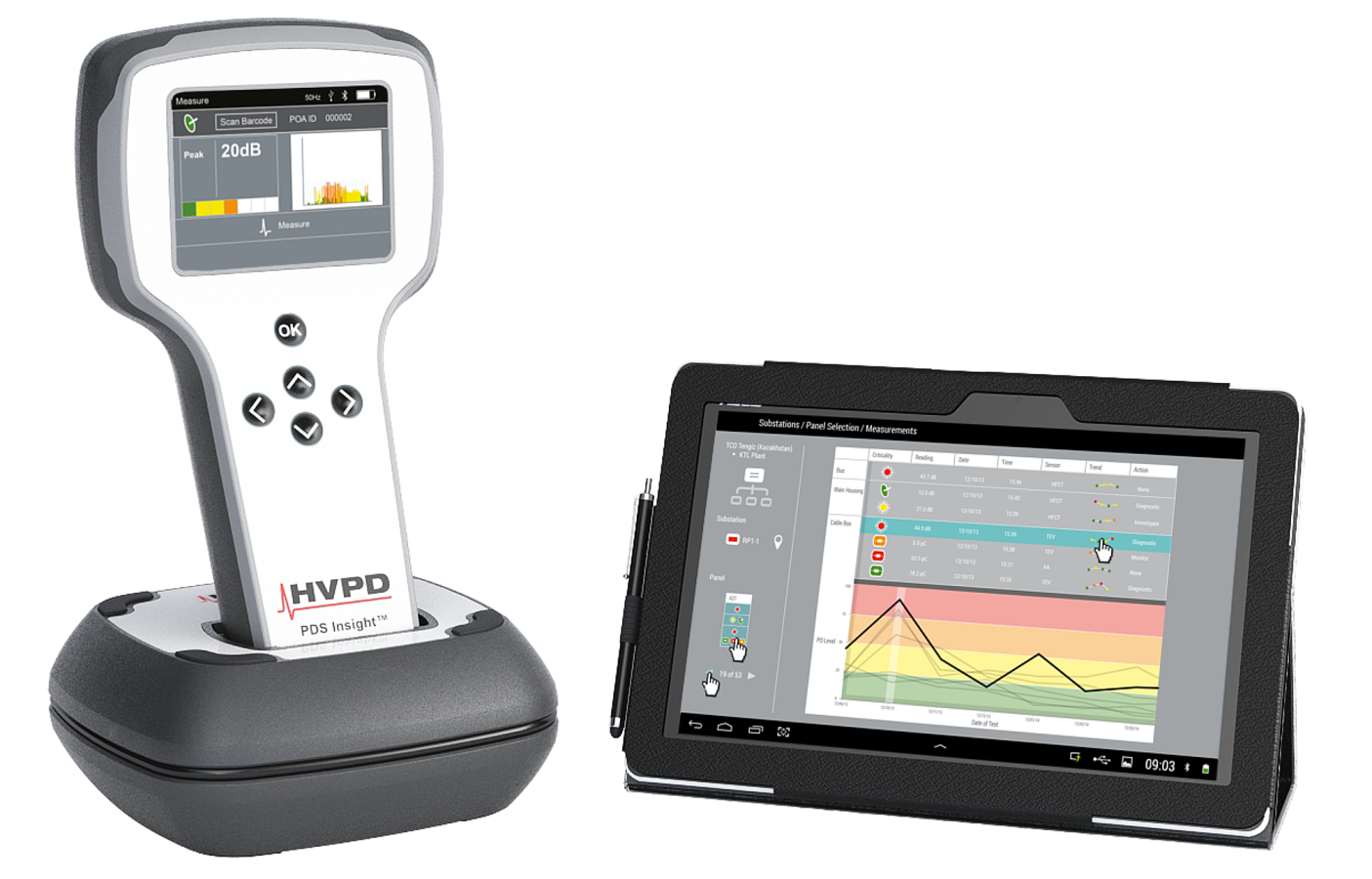

HVPD с гордостью представляет PDS Insight – первый в мире ручной прибор для online диагностики частичных разрядов (OLPD) с возможностью управления через Android -приложение – OLPD Manager. Эта уникальная, не имеющая аналогов в мире технология ручного тестирования объединяет знания HVPD, полученные в течение более 20 лет измерений, с гибкостью и функциональностью планшетного компьютера (идет в комплекте) под управлением операционной системы Android.
PDS Insight измеряет уровни ЧР, количество импульсов ЧР и накопительную активность ЧР на частоте 50/60 Гц для того, чтобы критичность любого частичного разряда была оценена. Благодаря сочетанию трех типов датчиков ЧР (TEV, HFCT и AA) устройство подходит для online диагностики частичных разрядов большинства типов электростанций среднего и высокого напряжения, включая силовой кабель, КРУ, двигатели, генераторы и трансформаторы. Все полученные данные хранятся на приборе PDS Insight и синхронизируются по Bluetooth с приложением OLPD Manager, установленным на планшетный компьютер, для последующего анализа.
|
Датчик TEV |
|
|
Диапазон измерений (амплитуда) |
0-70 дБмВ |
|
Диапазон измерений (накопленная активность) |
0-350,000 мВ/цикл |
|
Частотная характеристика |
5-60 МГц |
|
Разрешение |
1 дБ |
|
Точность |
±1 дБ |
|
Датчик HFCT |
|
|
Диапазон измерений (HFCT 100/50, Zперех = 3,9) |
100 пКл — 100 нКл |
|
Диапазон измерений (накопленная активность) |
200 пКл — 20,000 нКл/цикл |
|
Частотная характеристика (-3 дБ отклик) |
100 кГц — 20 МГц |
|
Разрешение |
1 дБ |
|
Точность |
±1 дБ |
|
Ультразвуковой акустический датчик |
|
|
Диапазон измерений |
0-70 дБмкВ |
|
Центральная частота |
40 кГц |
|
Разрешение |
1 дБ |
|
Точность |
±1 дБ |
|
Усилительный каскад |
1 |
|
Аппаратная часть |
|
|
Корпус |
Поликарбонат ABS/TPE |
|
Дисплей |
3,5” 320x240 65000 цветов LCD |
|
Управление |
5 кнопок мембранной клавиатуры |
|
Интерфейсы |
BNC (HFCT) LEMO (внешняя акуст. Антенна) USB Micro B (зарядное устр-во) Разъем 3,5мм (нашуники) |
|
Условия эксплуатации |
|
|
Класс IP |
IP 54 |
|
Температура |
От -20 ºC до +50 ºC |
|
Влажность |
0-90% относ. влажность без конденсации |
|
Питание |
|
|
Встроенная батарея |
Литий-ионная, 3.7 В, 4.5 А |
|
Время работы |
Около 8 ч |
|
Время зарядки из разряженного состояния |
Около 4 ч |
|
Зарядное устройство батареи |
|
|
Вход |
90-264 В, перемен. ток, 50/60 Гц, макс. 0.5 А |
|
Выход |
5 В пост. Ток (USB 1x 1А, 1x 2А) |
|
Температура эксплуатации |
от 0 ºC до 40 ºC |
|
Влажность |
0-90% относ. влажность без конденсации |
|
10.1” Android™ планшетный компьютер |
|
|
Процессор |
4-х ядерный |
|
Дисплей |
10.1” LED WXGA (1280x800) |
|
Камера |
2 Мп |
|
ОЗУ |
1 Гб |
|
ПЗУ |
8 Гб |
|
Зарядка/соединение с ПК |
Micro USB B |
|
Сеть |
Bluetooth, WiFi (WLAN 802.11 b/g/n) |
|
Время работы |
До 8 ч |
|

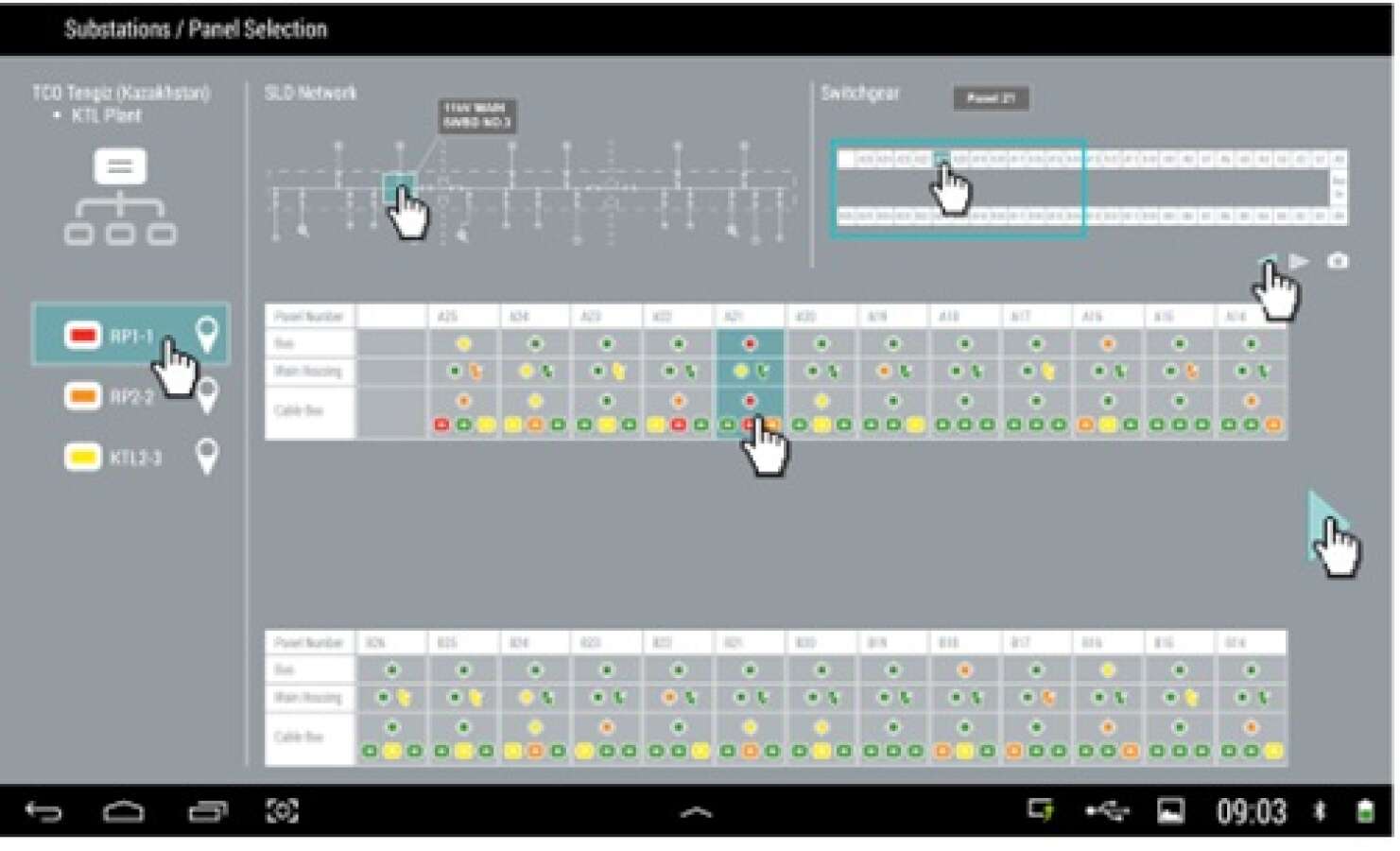

Приложение «OLPD Manager» |
|
|
Функции |
Синхронизация по Bluetooth с PDS Insight, привязка штрих-кода к конкретным объектам, сохранение параметров объектов, подвергаемых тестированию, сохранение фотографий исследуемого объекта вместе с измерениями |
|
Вид результатов измерений |
Графическое представление уровней ЧР в подстанции, построение кривых, сводные таблицы |
|
Формат отчета |
Microsoft Excel |
|
Мультиязычный |
Да |
|
Наушники |
Да |
|
Время работы батареи |
|
|
Габариты |
|
|
Размер |
В руке: 227мм х 122мм х 75мм В кофре: 310мм х 355мм х 245мм |
|
Вес |
В руке: 0,56 кг В кофре: 4,9 кг |
