Артикул: IL-SWIFT-R5
Товар не поставляется
Дополнительные услуги:

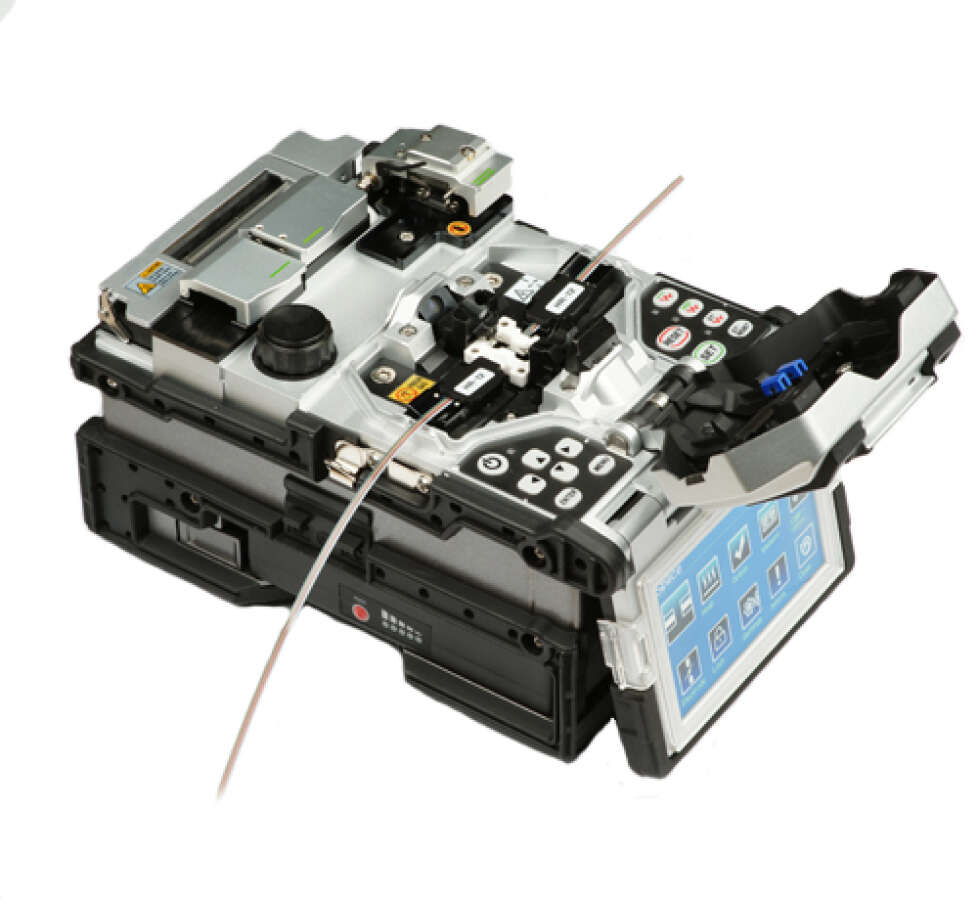

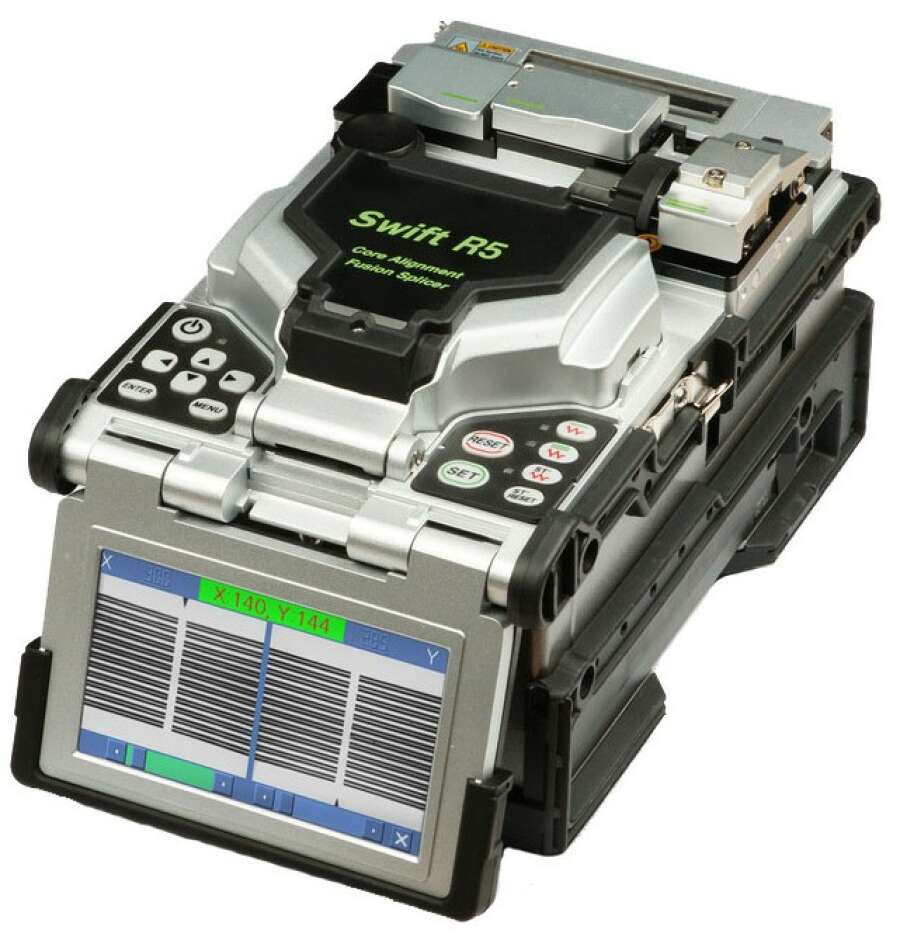

ILSINTECH SWIFT R5 - сварочный аппарат оптических волокон. Он применяется для сварки волокон в кабелях большой емкости, ленточных волокон в СКС и ЦОД. ILSINTECH SWIFT R5 позволяет в разы увеличить скорость монтажа благодаря работе с одним или несколькими волокнами одновременно. Опционально, в нем также доступна функция установки splise-on коннекторов. Благодаря компактному моноблочному исполнению, мощной аккумуляторной батарее (320 циклов), высокой надежности и всепогодному исполнению, сварочный аппарат способен выполнить большинство задач, стоящих перед монтажниками вычислительных сетей и сетей доступа.
| Наименование | Модель | Кол-во, шт |
| Сварочный аппарат |
SWIFT R5
|
1
|
| Термо стриппер | на борту SWIFT R5 | 1 |
| Прецизионный скалыватель | на борту SWIFT R5 | 1 |
| Печь для термоусадки КДЗС | на борту SWIFT R5 | 1 |
| Дозатор для спирта | на борту SWIFT R5 | 1 |
| Адаптер питания от переменного тока |
F1-1
|
1
|
| USB кабель |
-
|
1
|
| Кабель для передачи данных на ПК |
-
|
1
|
| Загрузчики КДЗС |
S312
|
2
|
| Запасные электроды |
EI-22
|
1 пара
|
| Аккумуляторная батарея |
S513
|
1
|
| Лоток для охлаждения КДЗС |
CT-03(60mm) |
1
|
| Держатели волокна |
H5 серия
|
1 пара
|
| Шестигранный ключ |
-
|
3
|
| Ремень-ручка |
-
|
1
|
| Коробка для ЗИП |
-
|
1
|
| Кисточка |
-
|
1
|
| Пинцет |
-
|
1
|
| Инструкция пользователя (CD) |
-
|
1
|
| ПО для синхронизации данных (CD) |
-
|
1
|
| Инструкция пользователя |
-
|
1
|
| Пакетик с силико-гелем 20g |
-
|
1
|
| Руководство по калибровке |
-
|
1
|
| ключ для кейса |
-
|
1
|
| Наплечный ремень |
-
|
1
|
| Кейс для транспортировки | - |
1
|
| Параметр | Описание |
| Параметры сваривания волокон | |
| Способ выравнивания волокон | по оболочке (V образной канавке) |
|
Типы свариваемых волокон
|
Одномодовые SMF(ITU-TG.652),
Многомодовые MMF(ITU-TG.651),
Со смещенной областью дисперсии DSF(ITU-T G.653),
со смещенной ненулевой дисперсией NZDSF(ITU-T G.655)
|
| Количество одновременно свариваемых волокон | одно волокно, 2-12 волокон |
| Диаметр оболочки свариваемого волокна |
125 мкм |
| Диаметр буфферного слоя свариваемого волокна |
одиночное волокно: 250 мкм, 900 мкм ленточные волокна: от 0,27 мм до 0,32 мм (ширина ленты) |
| Длина зачищаемых волокон |
от 8 мм
|
| Количество программ сварки | 100 |
| Типичные потери на сварном соединении |
0,05 дБ для SMF
0,02 дБ для ММF
0,08 дБ для DSF
0,08 дБ для NZDSF
|
| Возвратные потери на сварном соединении | Не менее 60 дБ |
| Типичное время сварки | 20 сек (Стандарт ITU-T G.652) |
| Определение ориентировочных потерь на сварном соединении | есть |
| Тест на разрыв после выполнения сварного соединения | 200 г (440 г опция) |
| Память результатов сварки | последние 10 000 результатов сварки (10 000 изображений) |
| Ресурс электродов | более 1000 сварок |
| Термоусадка КЗДС | |
| Количество программ термоусадки | 50 |
| Типичное время термоусадки | 30 сек, 50 сек |
| Применимые типы КЗДС | 40мм, 60мм(при сварке волокна) |
| Отображение результатов | |
| Камеры и дисплей | Две CMOS камеры, 4.3-дюйм цветной сенсорный LCD дисплей |
| Увеличение места сварки | 50X |
| Питание | |
| Аккумуляторная батарея | Литий Полимерная (DC 14.8V, 8400 мАч) |
| Напряжение сети питания | 100~240V AC |
| Дополнительное питание | Адаптер для питания от автомобильного прикуривателя |
| Количество циклов сварка/термоусадка от одного заряда АКБ | 320 |
| Общее | |
| Порты | USB, RCA, вход источника питания |
| Условия эксплуатации | Высота над уровнем моря: 0~5,000m, Температура: -10℃~50℃, Влажность: 0~95% без конденсации, Ветер: 15 м/с |
| Условия хранения | Температура: -40℃~80℃, Влажность: 0~95% |
| Защита | Ветер 15м/с. Устойчив к ударам, воде, пыли |
| Габаритные размеры | 142 х 225 х132 мм |
| Вес | 3,2 кг (включая батарею), 2,5 кг (без батареи) |
