Greenlee FED - удаленный блок к анализатору Sidekick Plus

Артикул: GT-SP-FED

Товар не поставляется

Запросить аналоги Вопрос менеджеру

Гарантия: 12 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

Описание

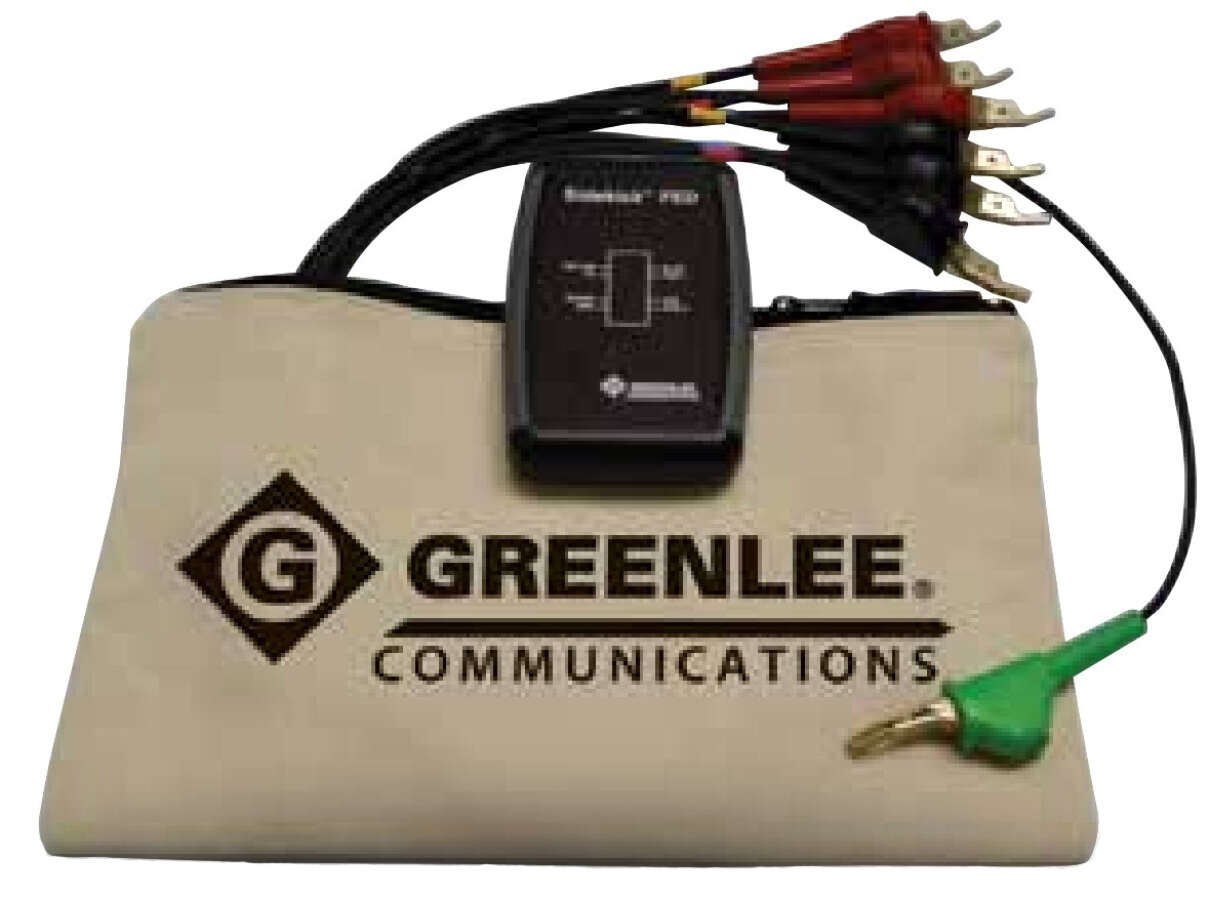

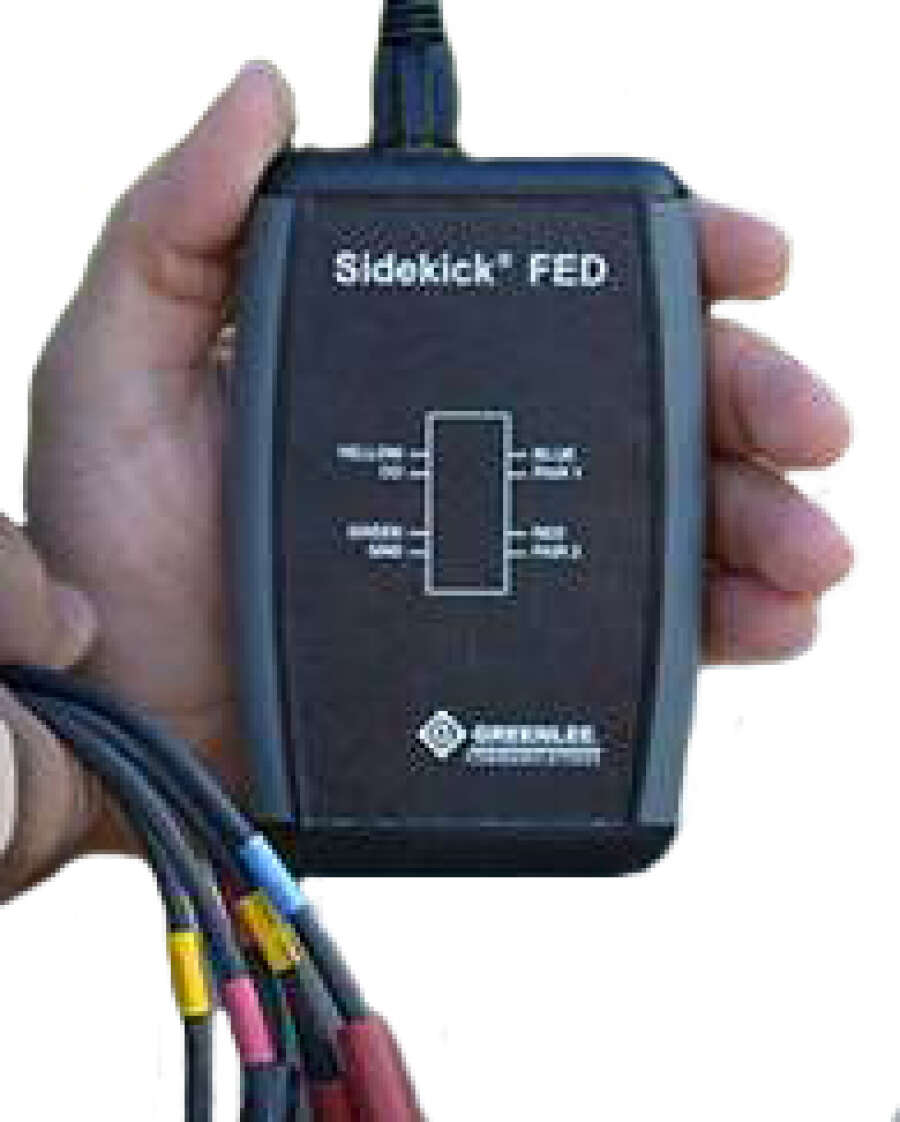

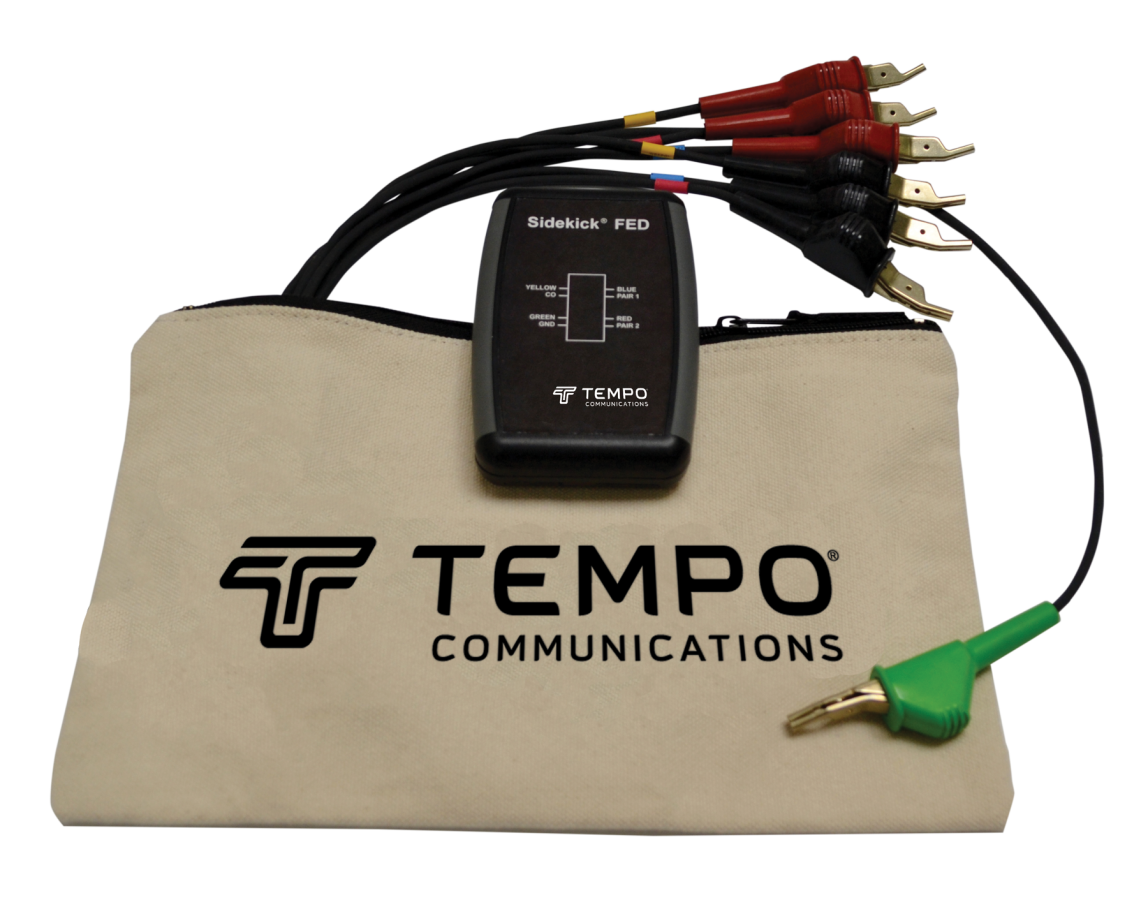

Tempo FED - удаленный блок к анализатору Sidekick Plus. Он совместим со всеми анализаторами Tempo Sidekick Plus и позволяет провести весь комплекс измерений кабельной линии при помощи одного комплекта: анализатор и удаленный модуль.

Основные функциональные возможности Tempo FED

(при работе с анализаторами Tempo Sidekick Plus)

замыкание и размыкание тестовых пар на удаленном конце при проведении мостовых и рефлектометрических измерений а также при работе в режиме “Автотест”
подачу сигнала на удаленной стороне для измерения потерь в линии
установку линейного окончания при измерении шумов линии и продольной асимметрии согласно стандарта IEEE 455-1985
удаленное подключение и отключение оборудования оператора и абонента от линии
генерация тонального сигнала для трассировки и идентификации пары
генерация тонального сигнала вне диапазона частот POTS и ADSL

Технические характеристики удаленного блока Tempo FED

Параметры	Значение
Сопротивление перемычки в режиме измерения сопротивления шлейфа	A – B: A – T/Земля: B – T/Земля:
Входное сопротивление	> 100 МОм - A - B > 100 МОм - A - T/Земля
Номинальное напряжение	Напряжение AC: 150В Напряжение DC: 250В
Тональный сигнал для трассировки
Частота	577Гц, 1004Гц, импульсный (чередующийся)
Импеданс	600 Ом
Амплитуда сигнала без нагрузки	8 В
Сигнал для измерения переходных помех и затухания на частоте 400Гц до 100кГц, (Синусоида)
Уровень	0дБм ± 0.5дБ
Выходной импеданс	600 Ом: 400 Гц 135 Ом: 20 кГц
Сигнал для измерения переходных помех и затухания на частоте 100 кГц до 1,1 МГц, (Синусоида)
Уровень	0дБм ± 1.0дБ
Выходной импеданс	135 Ом: 100 кГц
Продольный баланс окончания	IEEE 455-1985 Макс продольное напряжение: 8V Пик-пик T / G или R / G Сопротивление: 736 Ом
Продольный импеданс	2,184 Ом
Сопротивление окончания	600Ом ± 6.0Ом 135Ом ± 1.3Ом
Температура эксплуатации	-18º C до +60º C
Температура хранения	-40º C до +75º
Время работы от батареи	24 часа
Напряжение батареи	9А
Габариты	11.68 x 7.87 x 2.54 см
Вес	165 гр.
