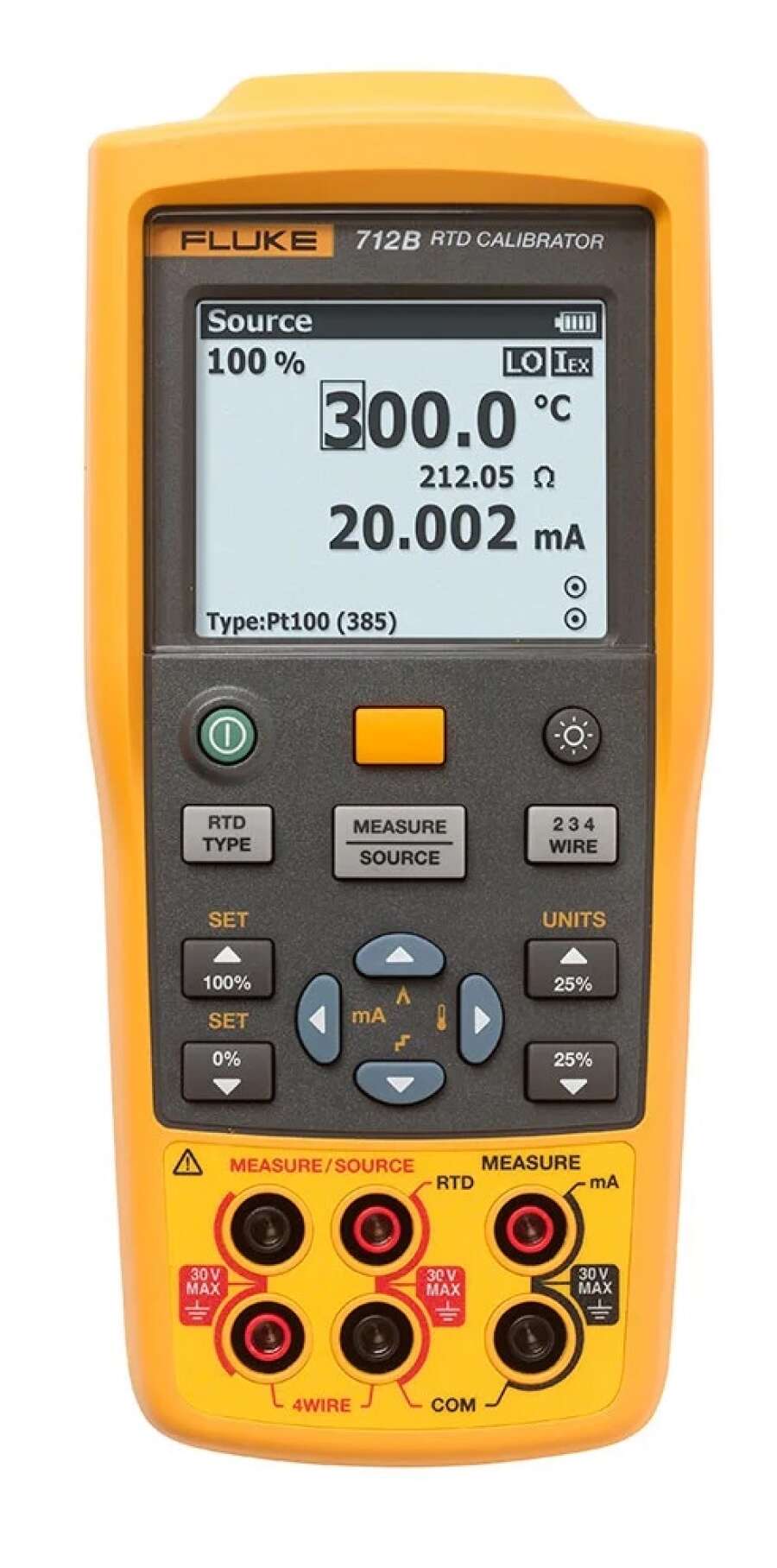

Fluke 712B/RU - калибратор термометров сопротивления

Артикул: FLI-712B/RU

Товар не поставляется

Запросить аналоги Вопрос менеджеру

Гарантия: 36 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

Описание
Технические характеристики

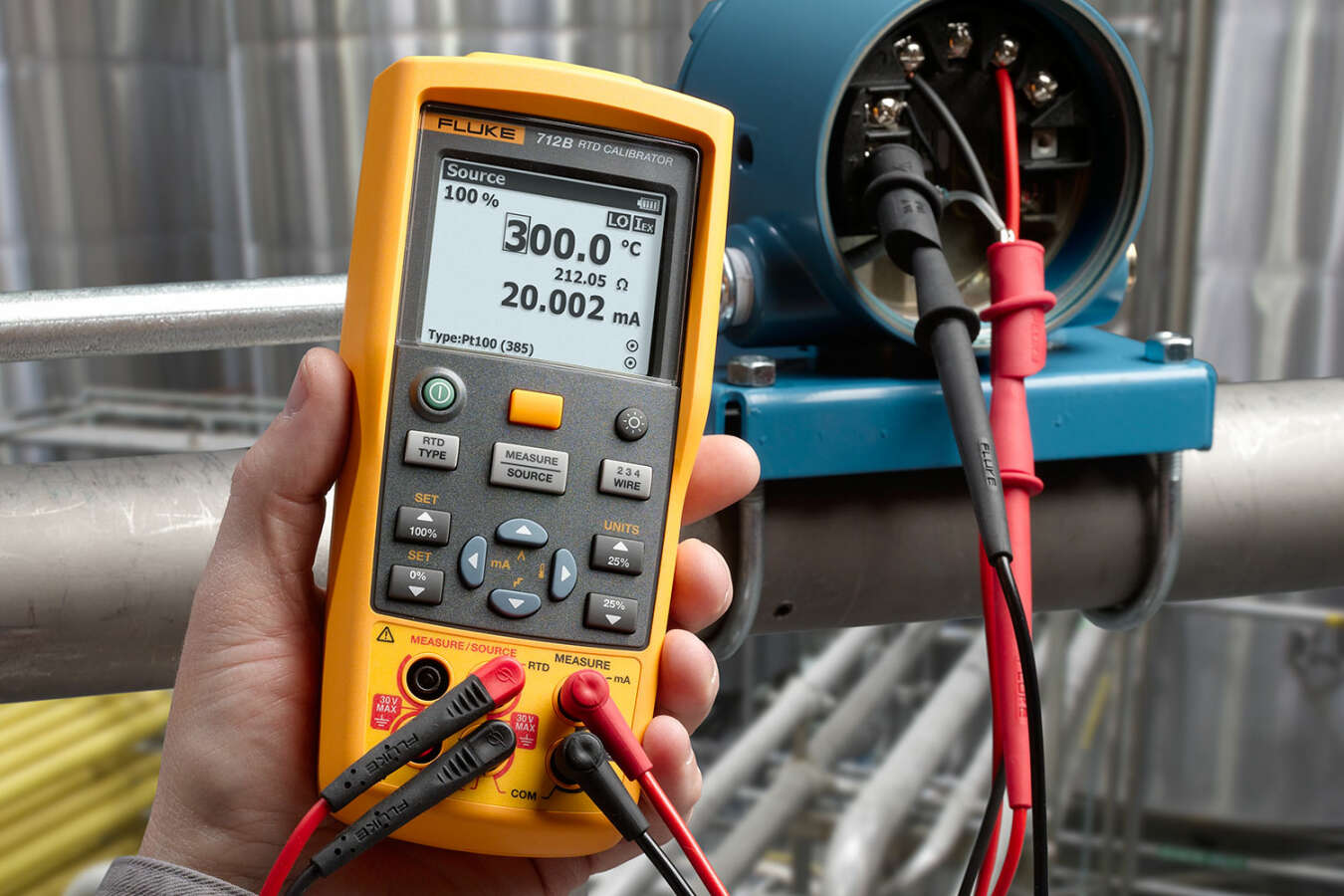

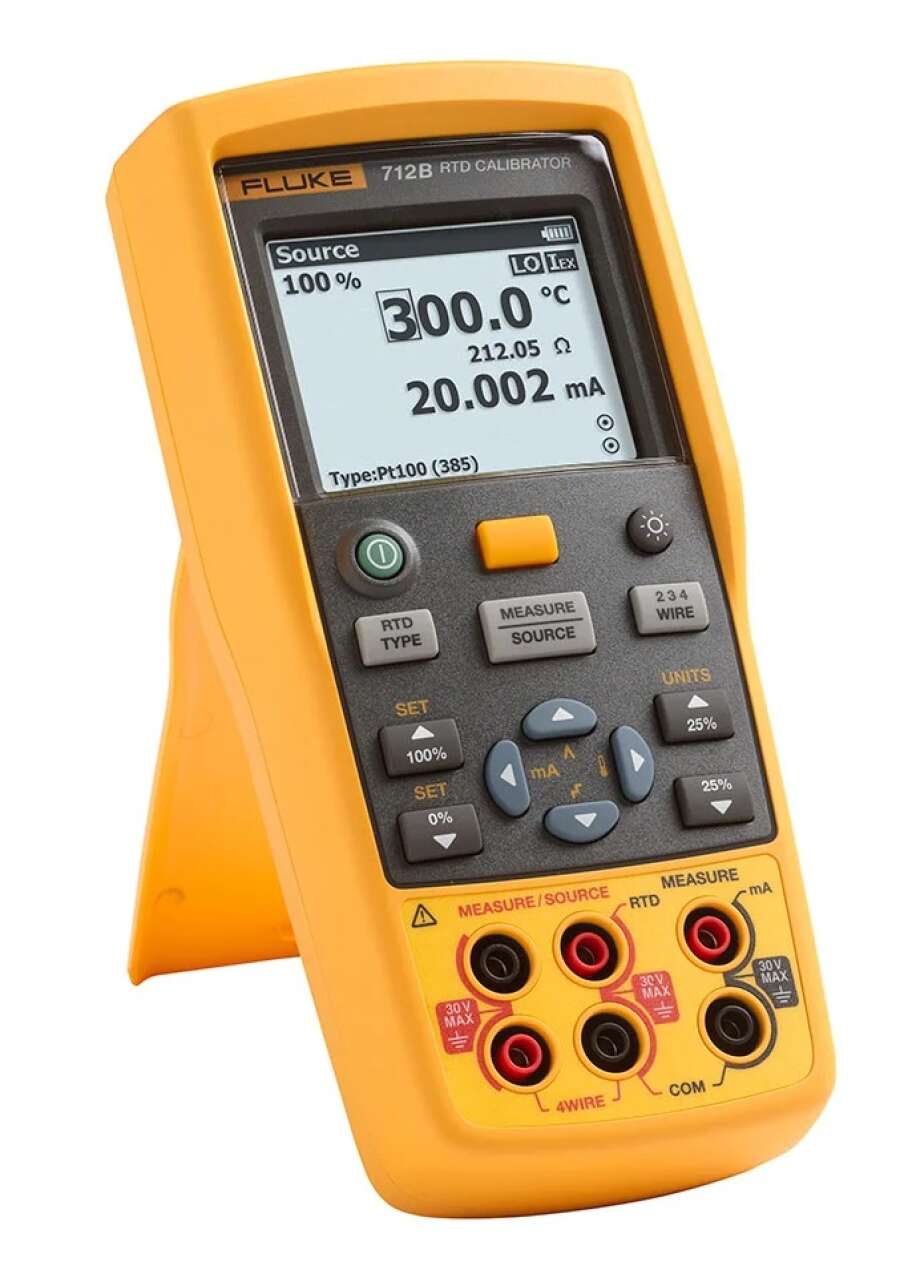

Калибратор термометров сопротивления Fluke 712B/RU — это портативный, высокоточный, простой в использовании прибор для измерения и моделирования разнообразных RTD.

Особенности Fluke 712B/RU

Осуществление измерений и имитация 13 различных типов термометров сопротивления и показатели сопротивления
Измерение сигналов от 4 до 20 мА с одновременным обеспечением температурного сигнала

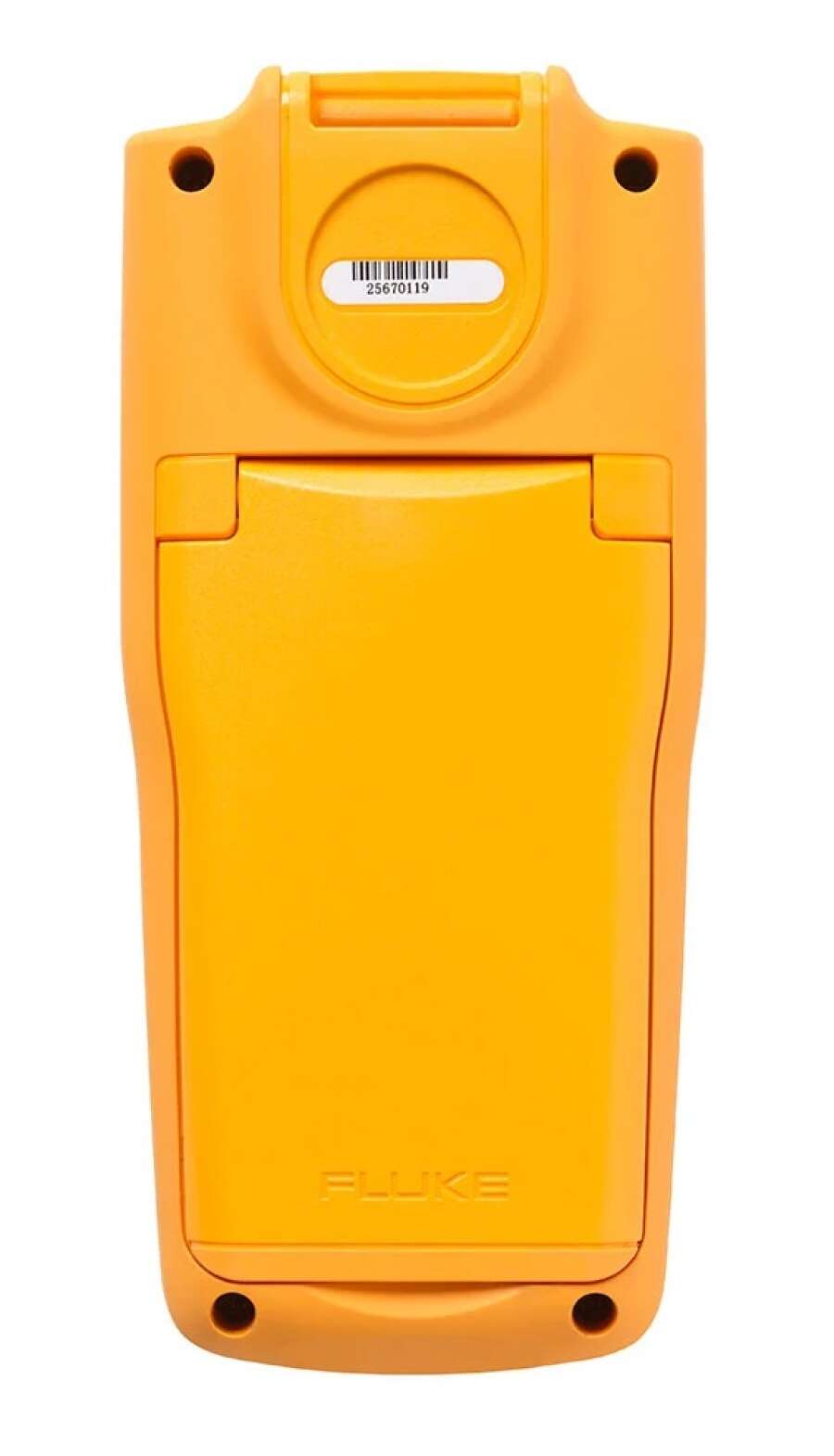

Устройство для подвешивания входит в конструкцию каждого прибора
Настраиваемые в диапазоне от 0 до 100 % исходные показатели для быстрого выполнения проверки 25 % линейности
Линейный пилообразный сигнал и автоматический выбор шага пилообразного сигнала в 25 %, исходя из настроек 0 % и 100 %
Двойные входы и дисплей с подсветкой для упрощения чтения показаний
Сохранение настройки отключения питания при включении для упрощения повторного запуска проверок
Характеристики за 1 и 2 года и отслеживаемый сертификат калибровки

Комплект поставки

Калибратор термопар Fluke 712B/RU
Измерительные провода TL75 (2 комплекта)
Зажимы типа "крокодил" AC175 (2 комплекта)
Зажимы типа "крокодил" 754-8016 (1 комплект)
Измерительные провода с наращиваемым разъемом (1 комплект)
Магнитное подвесное устройство TPAK
Батареи типа АА (4 шт.)
Руководство пользователя
Сертификат калибровки

Технические характеристики Fluke 712B/RU

Общие характеристики
Максимальное напряжение между клеммой и заземлением или двумя клеммами			30 В
Рабочая температура			от -10 до 50 °C
Температура хранения			от -20 до 60 °C
Высота над уровнем моря при эксплуатации			2 000 метров
Высота над уровнем моря при хранении			12 000 метров
Относительная влажность (в %, работа без образования конденсата)			90% (от 10 до 30 °C)
			75% (от 30 до + 40 °C)
			45% (от 40 до + 50 °C)
Требования по вибрации			MIL-T-28800E, класс 2
Требования к ударопрочности			1 м
Степень защиты			IEC 60529: IP52
Электромагнитная среда			IEC 61326-1: портативное устройство
Безопасность			IEC 61010-1, макс. 30 В на землю, степень загрязнения 2
Питание			4 щелочных батареи типа АА (NEDA 15A, IEC LR6)
Размеры (В x Ш x Д)			52,5 x 84 x 188,5 мм
Вес			524 г
Измерение напряжения постоянного тока (мА)
Диапазон	Разрешение		Погрешность (% от показаний + порог)^[1]
			за 1 год	за 2 года
0 - 24 мA	0,001 мA		0,01 % + 2 мкА	0,02 % + 4 мкА
Измерение сопротивления
Диапазон	Разрешение		Погрешность (% от показаний + порог)^{[1] [2]}
			за 1 год	за 2 года
от 0,00 до 400,00 Ом	0,01 Ом		0,015 % + 0,05 Ом	0,03 %+ 0,08 Ом
от 400,0 до 4000,0 Ом	0,1 Ом		0,015 % + 0,5 Ом	0,03 %+ 0,8 Ом
Источник сопротивления^[3]
Диапазоны сопротивления	Разрешение	Ток возбуждения от измерительного устройства	Погрешность (% от выхода + порог)^[1]
			за 1 год	за 2 года
от 1,0 до 400,0 Ом	0,1 Ом	от 0,1 до 0,5 мА	0,015 % + 0,1 Ом	0,03 % + 0,2 Ом
от 1,00 до 400,00 Ом	0,01 Ом	от 0,5 до 3 мА	0,015 % + 0,05 Ом	0,03 % + 0,08 Ом
от 400,0 до 1500,0 Ом	0,1 Ом	от 0,05 до 0,8 мА	0,015 % + 0,5 Ом	0,03 % + 0,8 Ом
от 1500,0 до 4000,0 Ом	0,1 Ом	от 0,05 до 0,4 мА	0,015 % + 0,5 Ом	0,03 % + 0,8 Ом
Примечания: [1] Температурный коэффициент: ±(0,002 % от показаний + 0,002 % от диапазона) / °C (<18 °C или >28 °C) [2] Точность показаний обеспечивается 4-проводным входом. При измерении показаний в Омах с помощью 3-проводных приспособлений убедитесь, что все три провода совмещены, прибавьте 0,05 Ом (от 0,00 до 400,00 Ом), 0,2 Ом (от 400,0 до 4000,0 Ом) к показаниям. [3] Поддерживает импульсные передатчики и PLC с импульсным интервалом короче 5 мс.

Вход и выход термометра сопротивления
Тип термометра сопротивления (α)	Диапазон (°C)	Измерение (°C)			Источник (°C)
		1 год	2 года	Ток источника	1 год	2 года
		1 год	2 года		1 год	2 года
10 Ом Pt(385)	от -200 до 100	1,5	3,0	1 мА	1,5	3,0
10 Ом Pt(385)	от 100 до 800	1,8	3,6	1 мА	1,8	3,6
50 Ом Pt(385)	от -200 до 100	0,4	0,7	1 мА	0,4	0,7
50 Ом Pt(385)	от 100 до 800	0,5	0,8	1 мА	0,5	0,8
100 Ом Pt(385)	от -200 до 100	0,2	0,4°	1 мА	0,2	0,4
100 Ом Pt(385)	от 100 до 800	0,015% + 0,18 °C	0,03% + 0,36 °C	1 мА	0,015% + 0,18 °C	0,03% + 0,36 °C
200 Ом Pt(385)	от -200 до 100	0,2	0,4	500 мкА	0,2	0,4
200 Ом Pt(385)	от 100 до 630	0,015% + 0,18 °C	0,03% + 0,36 °C	500 мкА	0,015% + 0,18 °C	0,03% + 0,36 °C
500 Ом Pt(385)	от -200 до 100	0,3	0,6	250 мкА	0,3	0,6
500 Ом Pt(385)	от 100 до 630	0,015% + 0,28 °C	0,03% + 0,56 °C	250 мкА	0,015% + 0,28 °C	0,03% + 0,56 °C
1000 Ом Pt(385)	от -200 до 100	0,2	0,4	250 мкА	0,2	0,4
1000 Ом Pt(385)	от 100 до 630	0,015% + 0,18 °C	0,03% + 0,36 °C	250 мкА	0,015% + 0,18 °C	0,03% + 0,36 °C
100 Ом Pt(3916)	от -200 до 100	0,2	0,4	1 мА	0,2	0,4
100 Ом Pt(3916)	от 100 до 630	0,015% + 0,18 °C	0,03% + 0,36 °C	1 мА	0,015% + 0,18 °C	0,03% + 0,36 °C
100 Ом Pt(3926)	от -200 до 100	0,2 °C	0,4°C	1 мА	0,2 °C	0,4°C
100 Ом Pt(3926)	от 100 до 630	0,015 % + 0,18 °C	0,03% + 0,36 °C	1 мА	0,015% + 0,18 °C	0,03% + 0,36 °C
10 Ом Cu(427)	от -100 до 260	1,5	3,0	1 мА	1,5	3,0
120 Ом Ni(672)	от -80 до 260	0,15	0,3	1 мА	0,15	0,3
50 Ом Cu(427)	от -180 до 200	0,4	0,7	1 мА	0,4	0,7
100 Ом Cu(427)	от -180 до 200	0,2	0,4	1 мА	0,2	0,4
YSI400	от 15 до 50	0,2	0,4	250 мкА	0,2	0,4
Примечания: 1) Погрешность датчика не включена. 2) Разрешение: 0,1 °C. 3) Точность показаний обеспечивается 4-проводным входом. Для трехпроводных измерений RTD, при условии, что все три провода RTD совмещены, добавьте к показаниям: 1,0 °C (Pt10 и Cu10) 0,6 °C (Pt50 и Cu50) 0,4 °C (другие типы RTD) 4) Погрешность источника в режиме источника основана на значениях: 0,5 мА~3 мА (1,00 Ом~400,00 Ом) 0,05 мА~0,8 мА (400,0 Ом~1500,0 Ом) 0,05 мА~0,4 мА (1500,0 Ом ~4000,0 Ом) ток возбуждения (0,25 мА для диапазона Pt1000) 5) Температурный коэффициент: ±0,05 °C/°C для измерения, ±0,05 °C/°C (<18 °C или >28 °C) для источника 6) Поддерживает импульсные передатчики и PLC с импульсным интервалом короче 5 мс.
