ZANDZ ZZ-100-102-6МГ-ГН219 Комплект электролитического заземления (горизонтальный; D219 мм; 6 метров (1+5); 12*30 кг заполнителя графитного)

Комплект электролитического заземления ZANDZ ZZ-100-102-6МГ-ГН219 (пр. Россия ) предназначен для организации заземляющего устройства в грунтах, имеющих высокое удельное сопротивление (от 300-500 Ом*м): вечномерзлых, песчаных, скальных без применения насыпного грунта.

Этот готовый комплект содержит все, необходимые для монтажа заземлителя, компоненты, легко сопрягаемые друг с другом.

Благодаря особой комплектации рекомендуется к использованию на объектах нефтегазовой отрасли в условиях Крайнего Севера.

Электрод легко монтируется в подготовленную траншею глубиной всего 0,7 метра.

Достоинства электролитического заземления

• электрод электролитического заземления обеспечивает сопротивление заземления до 12 раз меньше, чем обычный стальной электрод таких же размеров
• специальная смесь минеральных солей с патентованной добавкой:

  не вызывает ускорения коррозии электрода не превращается в электролит сразу всем объемом при повышенной влажности грунта (актуально в весенний период) делает процесс выщелачивания равномерным и постоянным. Это способствует не просто сохранению концентрации электролита в грунте, а ее увеличению со временем, что способствует дополнительному уменьшению сопротивления заземления

• срок службы такого электрода составляет не менее 50 лет

Принцип действия

Главный элемент электролитического заземления - полый электрод (труба) с перфорацией по всей длине, заполненный специальной смесью минеральных солей. Эта смесь впитывает воду из окружающей среды, превращаясь в электролит (выщелачиваясь), после чего проникает в грунт, повышая его электропроводность (понижая его удельное сопротивление) и уменьшая его промерзание (понижая температуру замерзания). Обмен жидкостями осуществляется через перфорированную поверхность электрода.

Комплектующие

1. Электрод - заземлитель – 1 штука

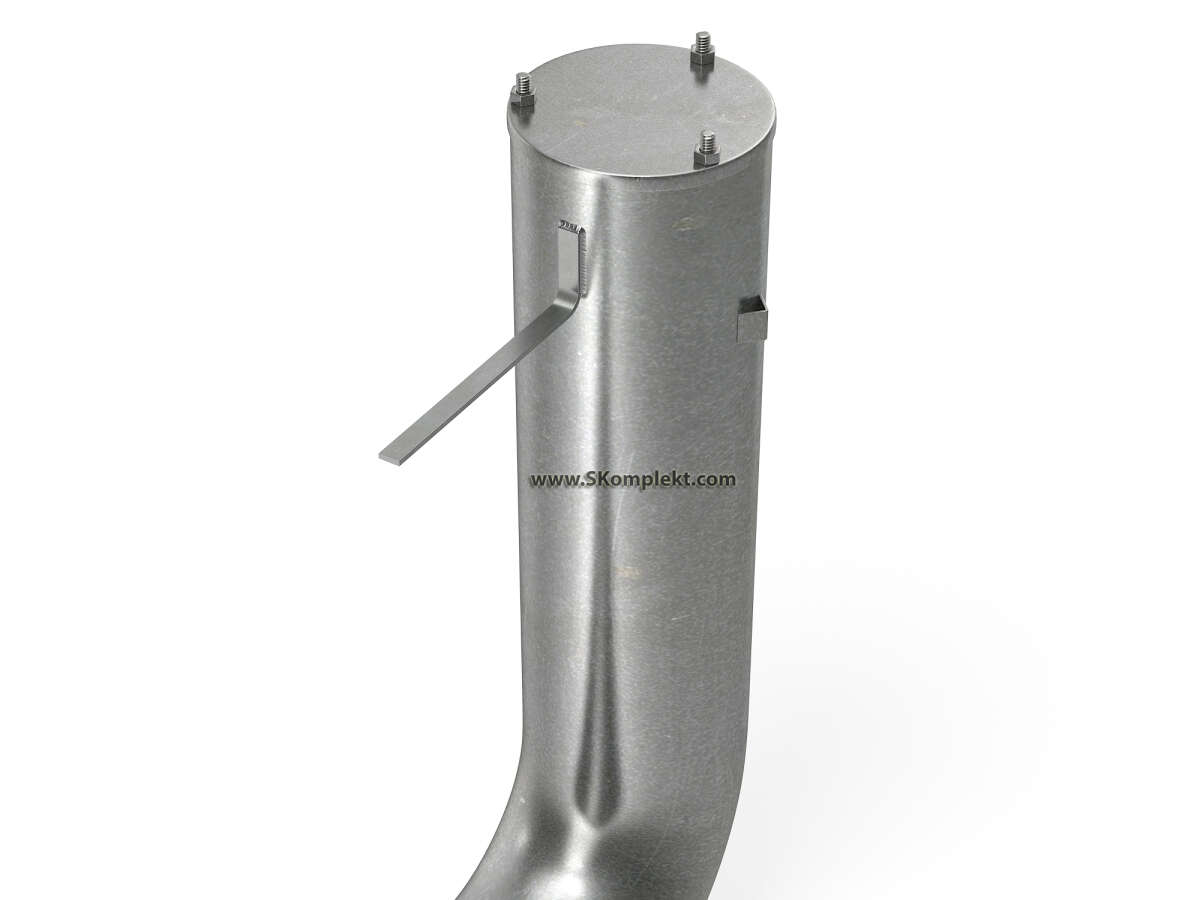

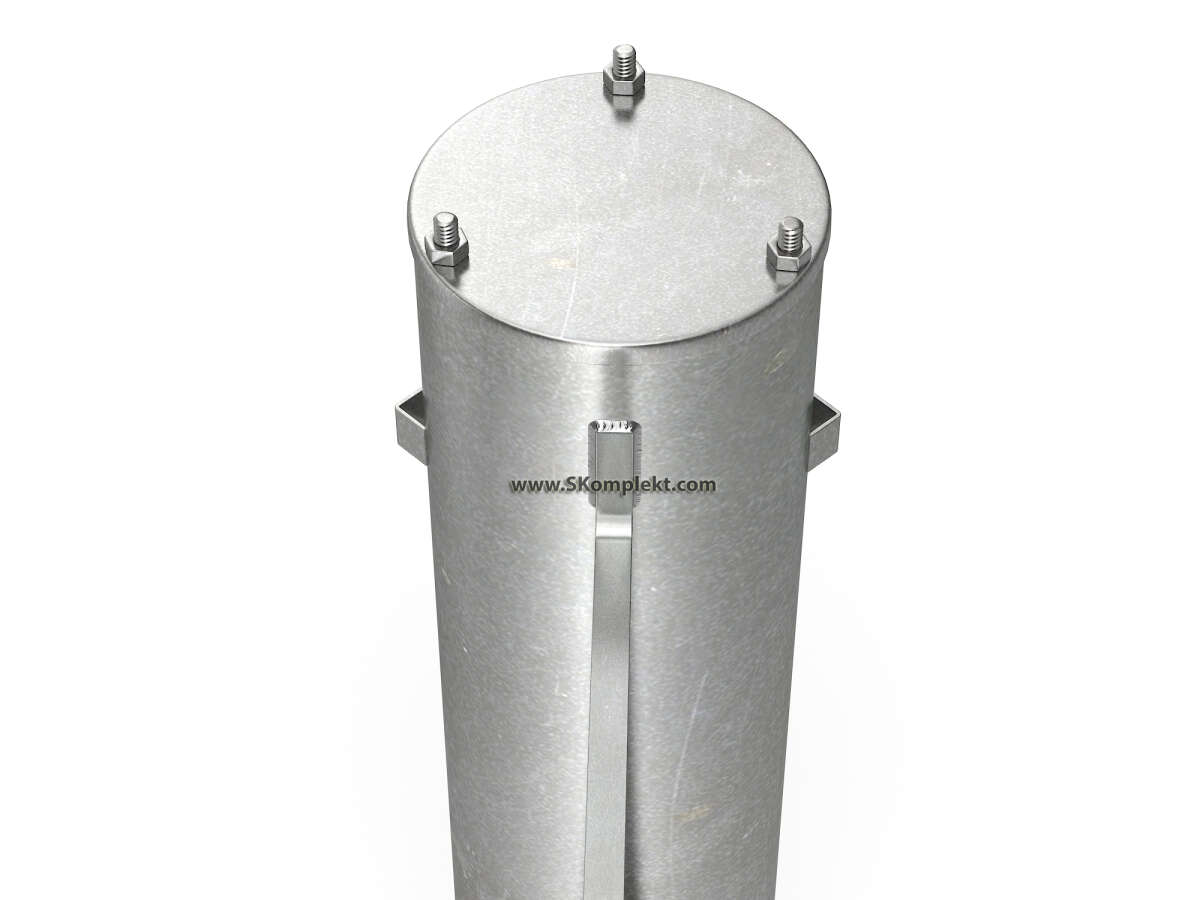

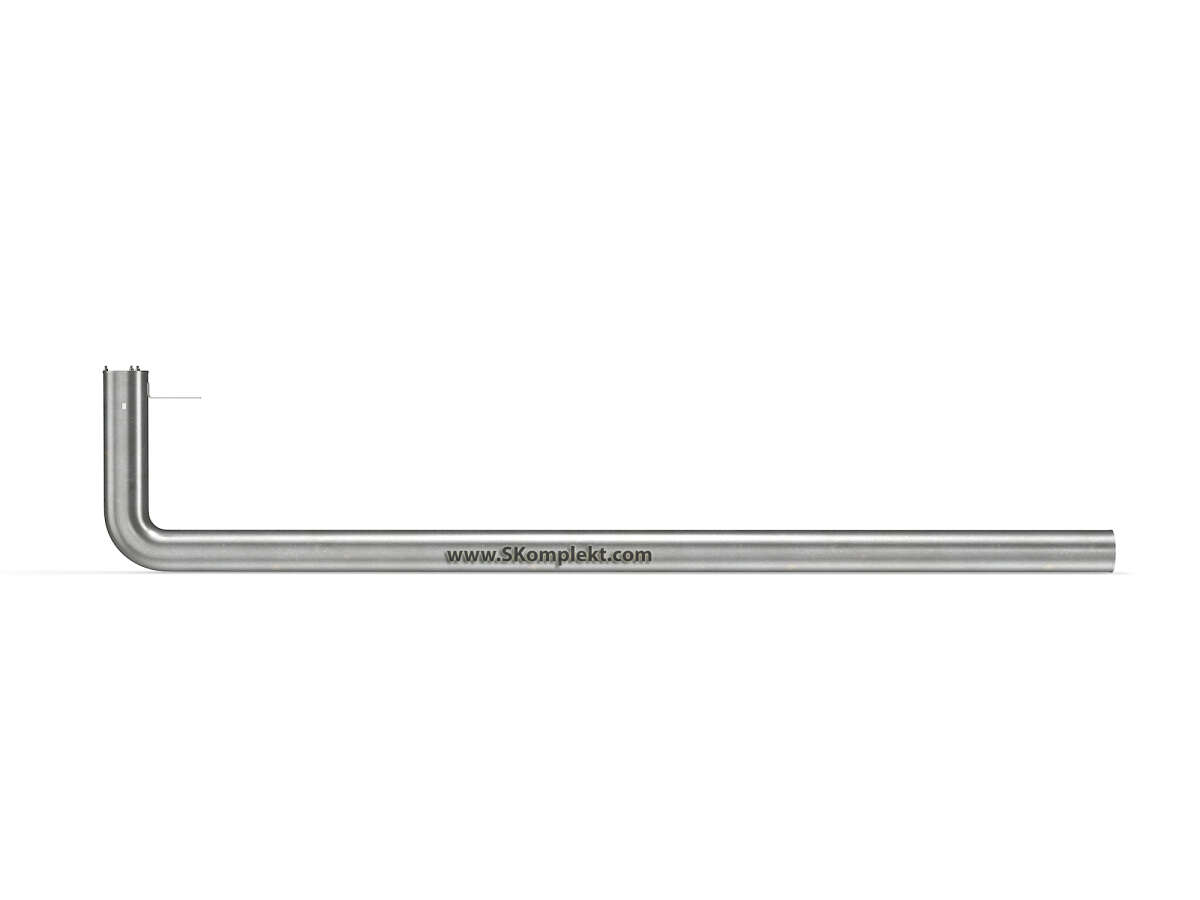

Труба из нержавеющей стали марки 03Х18Н10 или аналогичной диаметром 219 мм и длиной 6 метров в виде буквы "L" с перфорацией диаметром 2-3 мм по всей длине. Для соединения с заземляющим проводником используется отрезок полосы из нержавеющей стали марки 03Х18Н10 или аналогичной размерами 3*30 мм длиной 1 метр, присоединенной к корпусу электрода с помощью сварки.

Смесь специальных солей предварительно засыпана в электрод. По согласованию с заказчиком она может поставляться отдельно - в этом случае заполнение электрода производится непосредственно на объекте.

2. Заполнитель околоэлектродный – 360 кг

Грунтовый заменитель из смеси графитовой крошки со специальным видом глинистого минерала предназначен для увеличения площади электрического контакта электрода с почвой, а также для обеспечения равномерности процесса выщелачивания.

3. Колодец для обслуживания – 1 штука

Пластиковый колодец предназначен для установки над вертикальной частью электрода (глубина погружения не более 50 см).

Облегчает обслуживание электрода, проведение замеров его параметров.

Вес и упаковка комплекта  ZZ-100-102-6МГ-ГН219

Вес полного комплекта 705 +- 35 кг.

Упакован в виде четырёх транспортных мест:

• электрод
  0,25 * 0,8 * 5,2 (В*Ш*Г, м) весом 310 +- 10 кг
• заполнитель в мешках
  по 0,6 * 0,4 * 0,2 (В*Ш*Г, м) весом по 30 кг
• колодец, зажим и лента в деревянном каркасе или коробке
  0,6 * 0,4 * 0,4 (В*Ш*Г, м) весом 3 +- 1 кг
• проводник соединительный в бухте или хлыстах
  0,2 * 1 * 1 (В*Ш*Г, м) весом 24 +- 1 кг
