Артикул: 2326/15S
Цена:
Средний срок поставки: 14-18 недель
Дополнительные услуги:

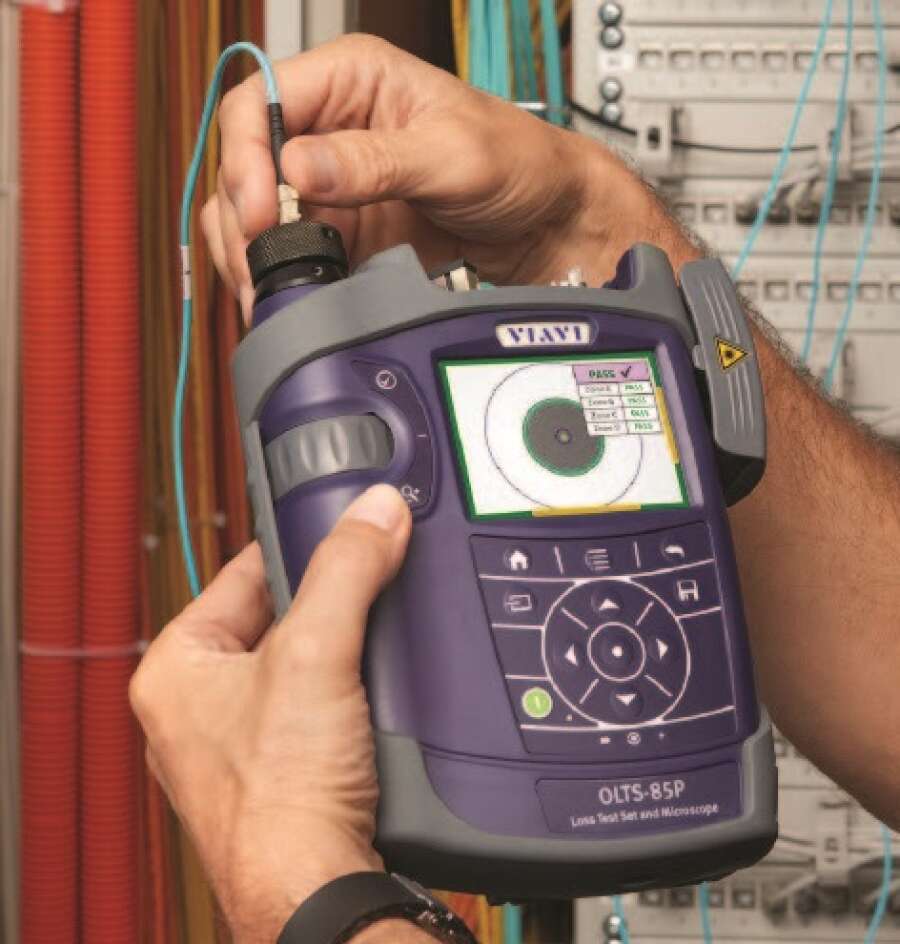

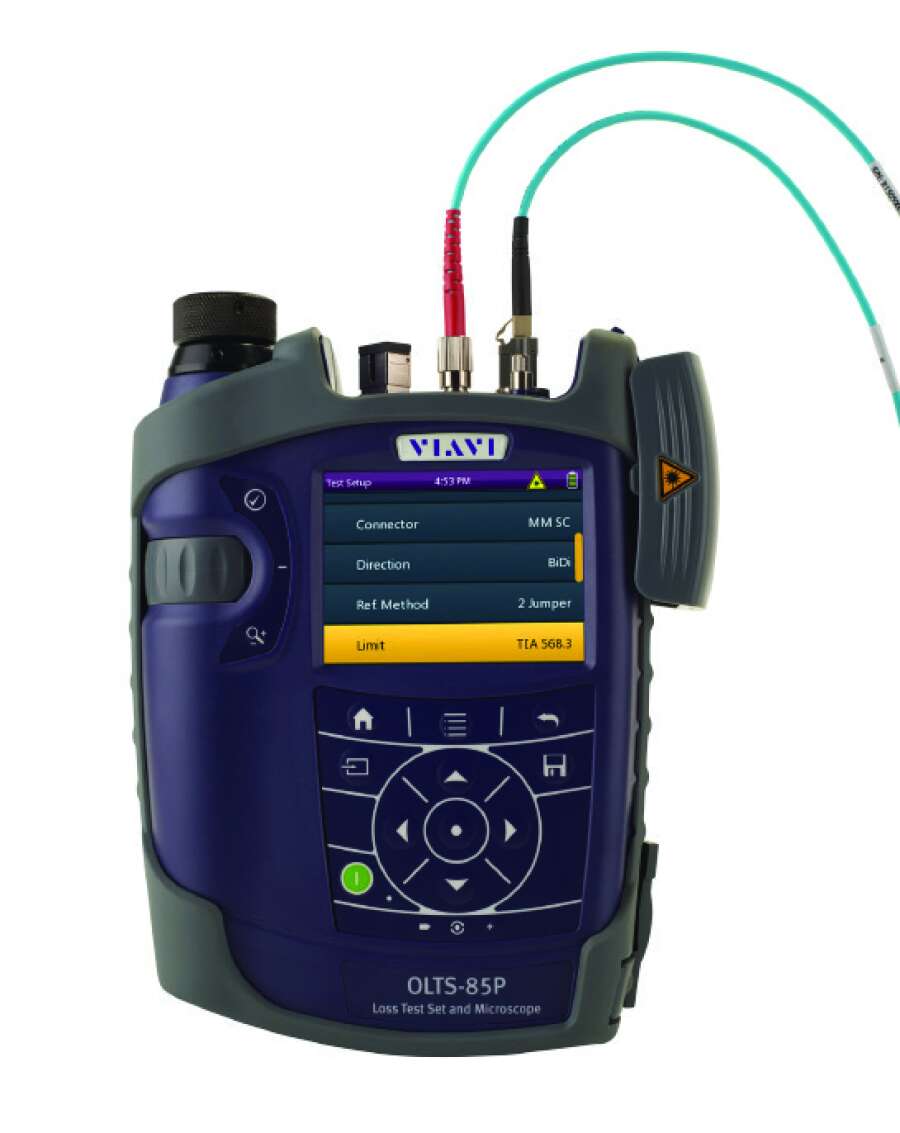

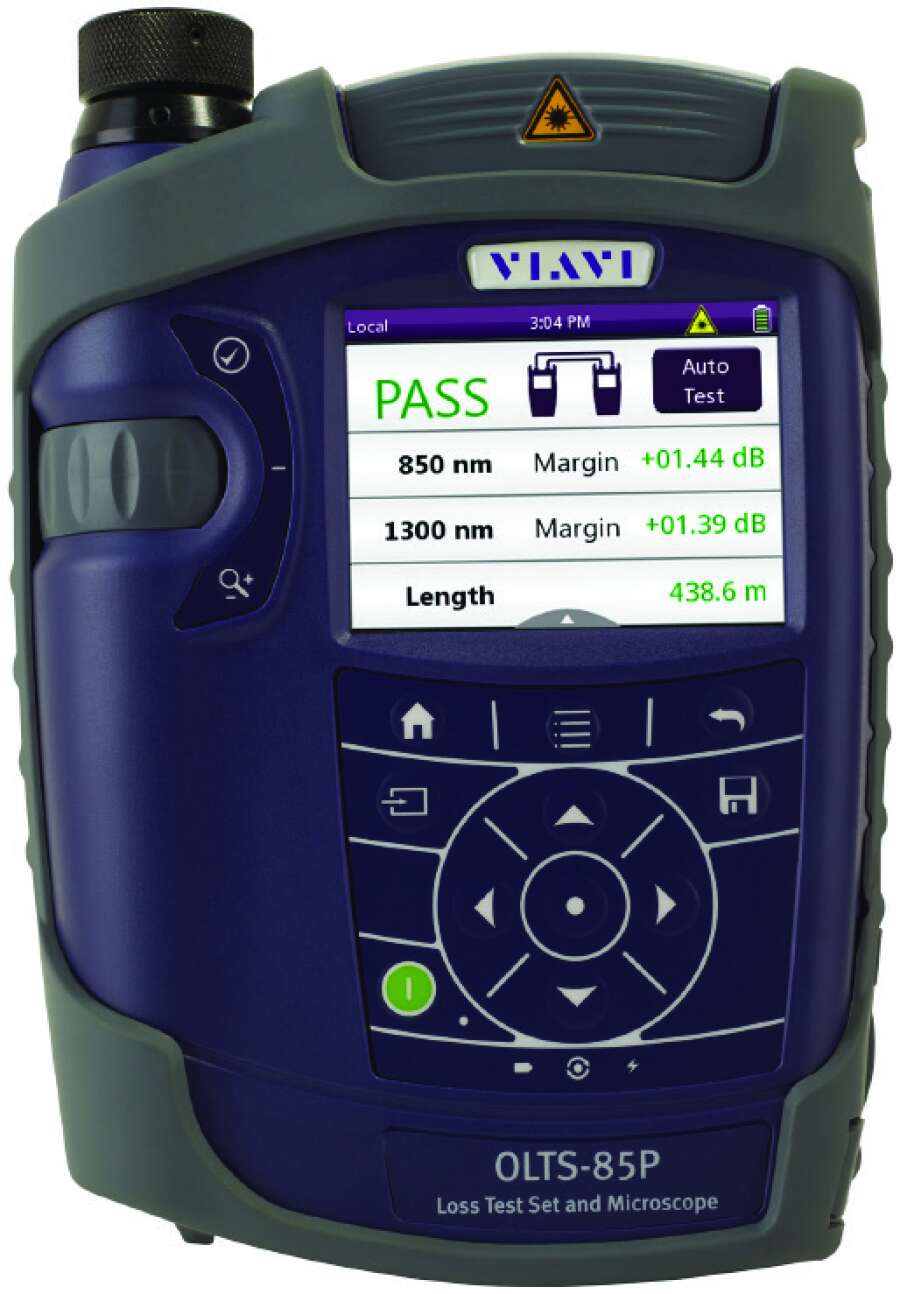

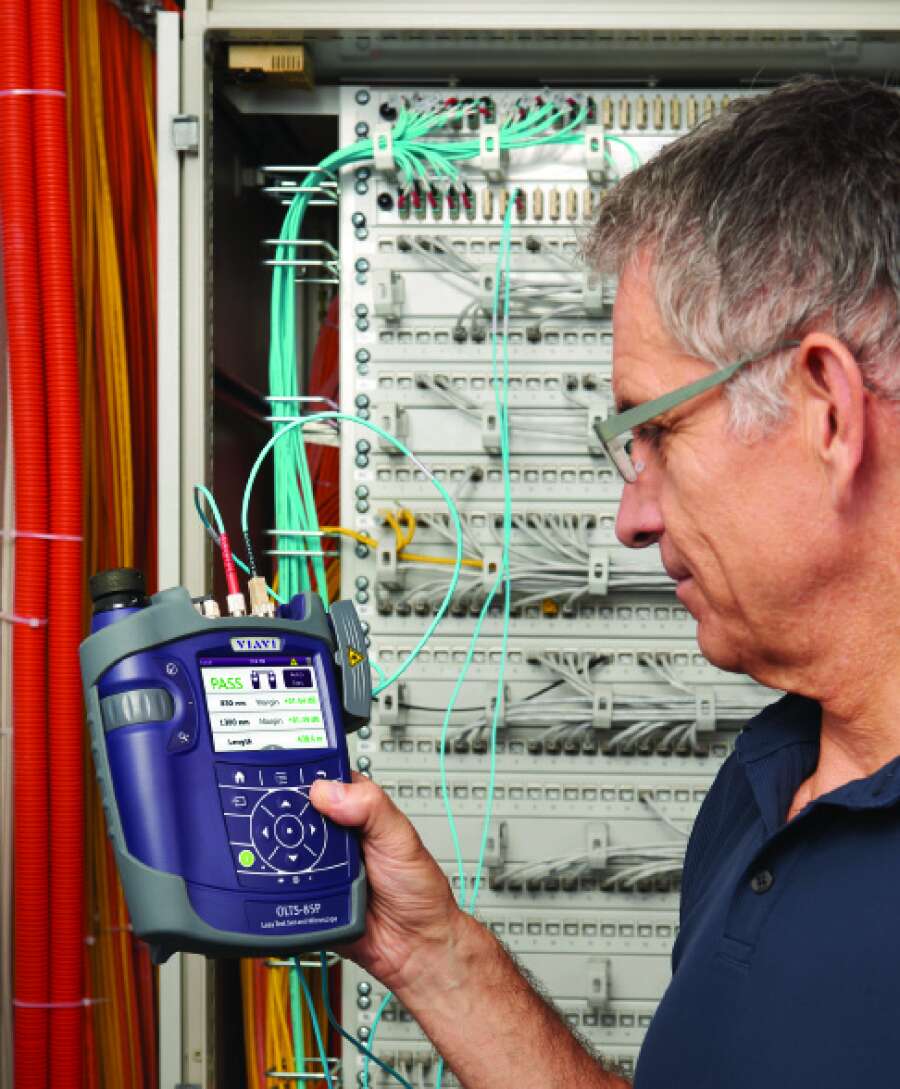

VIAVI OLTS-85 с PCM 850/1300/1310/1550 нм, -75 до +15 дБм, сменные коннекторы SC/PC и FC/PC – оптический тестер, соединяющий в себе функции источника излучения и измерителя мощности, которые генерирует свет в волокно и измеряют оптическую мощность в канале связи. В данный прибор также встроен микроскоп. Прибор позволяет пользователю создать собственные критерии, которые можно сохранить и при необходимости запустить тестирование. Инструкция The Input Select key помогает быстро и правильно настроить прибор. Прибор могут использовать специалисты с любой квалификацией. Пробный тест и сертификация линии связи выполняются нажатием одной кнопки.
измерение длины;
измерение оптических потерь (2 типа волокна, 2 длины волны);
проверка поляризации;
инспектирование торца волокна;
генерация отчеты
Совмещение тестера и микроскопа в 1-ом приборе
Полный тест волокна по стандартам (TIA/ISO/IEC) или критериям пользователя
Инспектирование торца волокна с помощью автоматизированного анализа прошел/ не прошел
Встроенная память для сохранения результатов

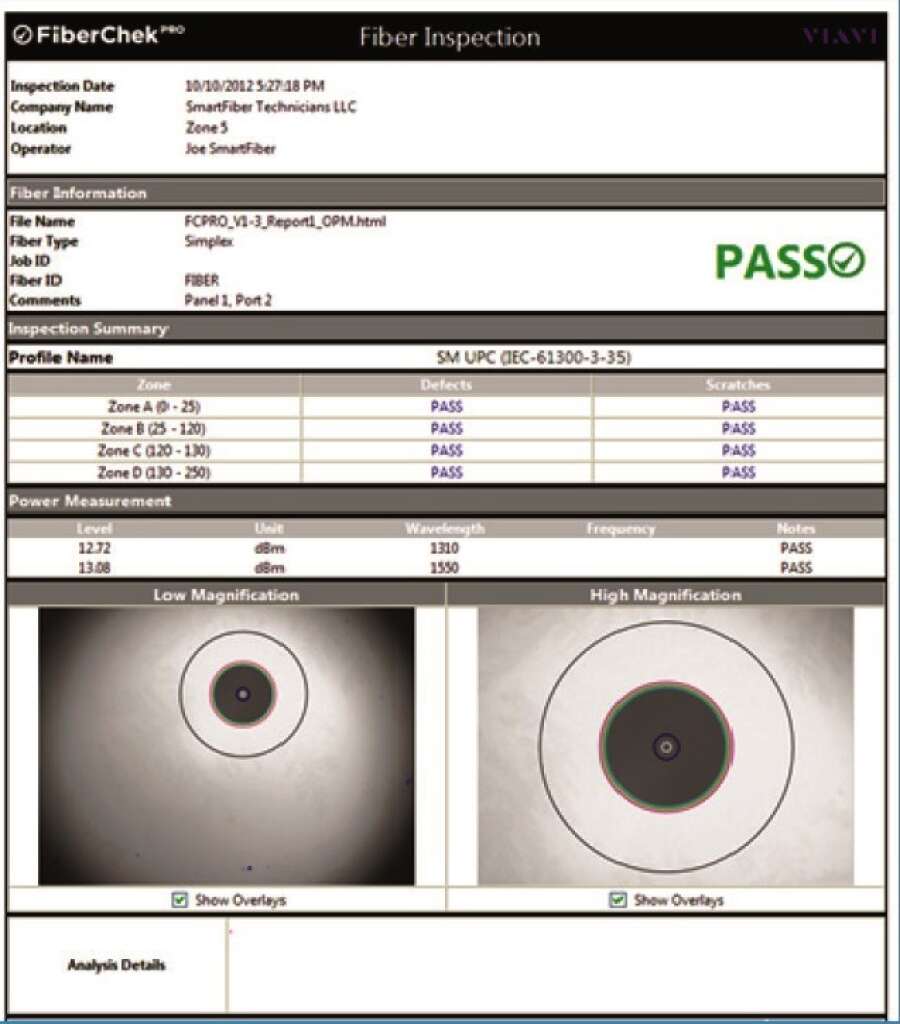

Формирование отчетов
ПО FiberChekPRO™
Работа от батареи целый день
Прибор
Блок питания
Аккумулятор
USB- кабель (USB-микро)
Инструкция по технике безопасности
Краткая инструкция по эксплуатации
|
Параметр |
Значение |
||
|
Источник излучения |
|||
|
|
SM |
MM |
|
|

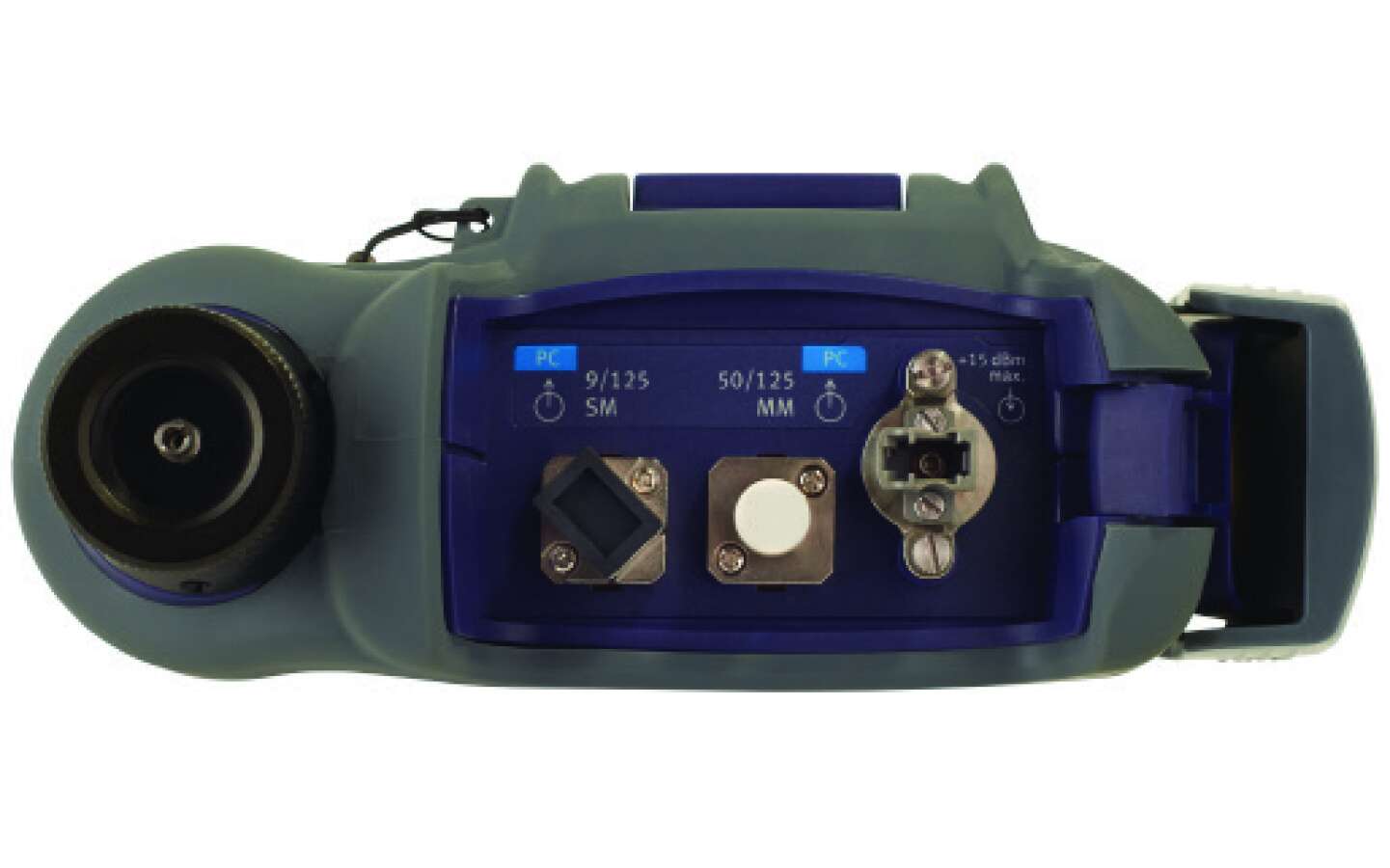

Оптический интерфейс |
Фиксированный адаптер: SC/PC |
Фиксированный адаптер: FC/PC |
|
|
Тип источника и длина волны |
Лазер (Фабри-Перо) |
Диод |
|
|
Ширина спектра |
5/5 нм |
50/170 нм |
|
|
Запуск |
- |
Функция Encircled Flux для TIA-526-14 и IEC 61280-4-12 |
|
|
Выходная мощность с шагом в 0,1 дБ |
0 до –3 дБм |
–20 до –23 дБм |
|
|
Стабильность работы 15мин /8ч |
±0,02/0,2 дБ |
||
|
Режим работы источника |
СW, модулированный сигнал, авто-λ, multi-λ |
||
|
Модулированный сигнал |
270 Гц, 1 кГц, 2 кГц |
||
|
Измеритель мощности |
|||
|
Оптический интерфейс |
Фиксированный адаптер: LC/PC, LC/APC |
||
|
Тип детектора |
InGaAs |
||
|
Диапазон длин волн / настройки |
800 - 1700 нм/с шагом 1 нм |
||
|
Калибровочные длины волн |
850, 980, 1300, 1310, 1490, 1550, 1625 нм |
||
|
Динамический диапазон |
–75 до +15 дБм |
||
|
Максимально допустимый входной уровень |
+15 дБм |
||
|
Абсолютная погрешность измерений |
±0,13 дБ (±3%) |
||
|
Линейность |
0,1 дБ |
||
|
Автоматическое обнуление |
Есть |
||
|
Единицы измерений |
дБ, дБм, Вт |
||
|
Разрешение дисплея |
0,01 дБ / 0,0001 мкВт |
||
|
Время прогрева |
мгновенное |
||
|
Общие характеристики |
|||
|
Дисплей |
3.5 “ сенсорный LCD |
||
|
Электрический интерфейс |
2 x USB, 1 x микро USB, Ethernet |
||
|
Электропитание |
12 В, 2A и сменные вилки для EU, UK, US, and AU |
||
|
Батарея |
Литий-ионная 3,7 В, 20 ч |
||
|
Заряд батареи ( для литий-ионной) |
>12 ч |
||
|
Габариты (ВхШхГ) и вес |
208 x 153 x 64 мм и 850 г |
||
|
Рабочий диапазон температур |
–5 до +45˚C |
||
|
Диапазон температур хранения |
–25 до +55˚C |
||
|
Системы 1-ого уровня |
|||
|
Скорость тестирования |
<6 c-удаленнй режим |
||
|
Предел нормы прошел/ не прошел |
TIA 568.3, ISO 11801 и ISO/IEC 14763-3, проверка связи |
||
|
Тип волокна |
9/125 мкм |
50/125 мкм |
|
|
Номинальные длины волн для теста |
1310/1550 нм |
850-1310 нм |
|
|
Максимальная длина измерений |
100 км |
12 |
|
|
Точность измерений длины |
± 1,5 м и ± 1% от длины |
||
|
Потери на погрешность измерений |
<0,2 дБ |
||
| Параметр | Значение |
|
Оптический интерфейс |
LC дуплексный |
|
Стандарты для тестирования прошел/ не прошел |
IEC 61300-3-35 и настройки пользователя |
|
Живая картинка |
320 240 8 бит серого, 10 |
|
Источник света |
Синий LED, время жизни 100.000ч |
|
Увеличение поля зрения (наименьшее/наибольшее) |
горизонтальное 740/370 мкм вертикальное 550/275 мкм |
Поддерживается внешний цифровой зонд для инспектирования патчпанелей
