NETSCOUT ACKG2-LRAT2000 - комплект из двух тестеров: AirCheck G2 KIT и Linkrunner AT 2000 KIT

NETSCOUT ACKG2-LRAT2000 - комплект из двух тестеров: AirCheck G2 KIT и Linkrunner AT 2000 KIT
Направленная антенна для AIRCHECK G2 Идентификаторы WIREVIEW 1-6 Автомобильное зарядное устройство Зарядное устройство Проходной адаптер RJ45

Артикул: ACKG2-LRAT2000

Товар не поставляется

Запросить аналоги Вопрос менеджеру
Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

NetAlly ACKG2-LRAT2000 - набор, позволяющий выполнить настройку проводных и беспроводных сетей а также диагностировать и устранить их неполадки в процессе эксплуатации. ACKG2-LRAT2000 состоит из двух комплектов тестеров:

  • AirCheck G2 KIT - для диагностики беспроводных сетей;

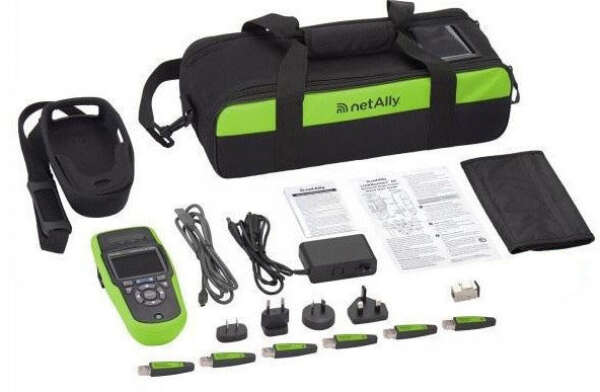

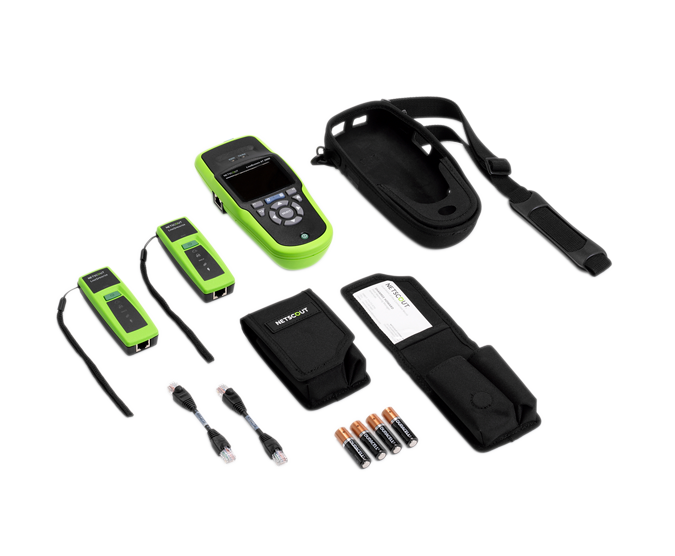

  • Linkrunner AT 2000 KIT - для диагностики локальных вычислительных сетей на базе медных и волоконно-оптических кабелей.

В его состав входит сетевой тестер для медных и оптических Ethernet линий, удаленные кабельные иденификаторы, анализатор WiFi сетей 2,4 ГГц, 5 ГГц, с поддержкой стандартов 802.11a/b/g/n/ac.

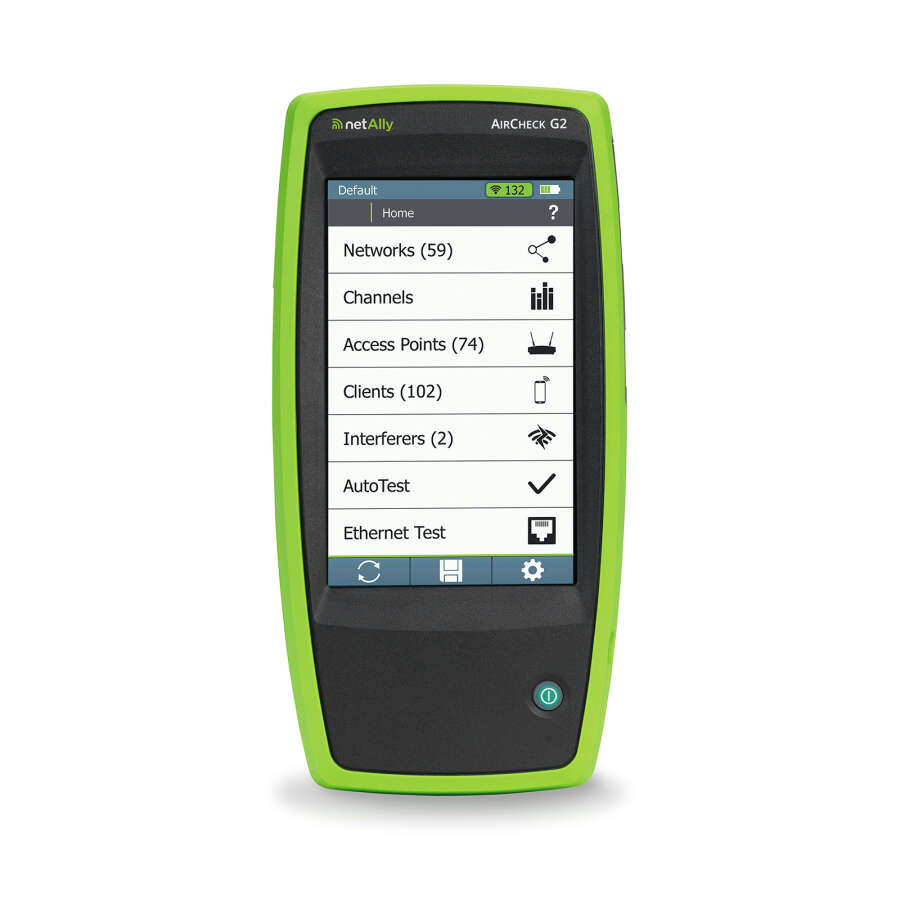

NetAlly AIRCHECK-G2-KIT – это расширенный комплект анализатора Wi-Fi сетей AIRCHECK-G2 за счет добавления направленной антенны, адаптера питания от автомобильного прикуривателя и защитного чехла.

Анализатор AirCheck G2 позволяет провести детальную диагностику беспроводных сетей в диапазонах 2,4 ГГц и 5 ГГц, выявить неправильно настроенные точки доступа, идентифицировать источники помех, несанкционированные точки доступа и другие угрозы безопасности сети. А входящая в состав комплекта AIRCHECK-G2-KIT направленная антенна позволяет существенно упростить локализацию физического местонахождения источников помех, несанкционированных точек доступа и клиентских устройств.

Благодаря модулю 802.11ac 3x3 анализатор AirCheck G2 поддерживает стандарты 802.11a/b/g/n/ac/ax. А встроенная во все модели по умолчанию новая функция AirMapper, позволяет тестеру NetAlly AirCheck G2 также проводить обследования сетей и составлять тепловые карты. Также анализатор имеет встроенный инструмент тестирования Ethernet и PoE.

AirCheck G2 – это обновленная и усовершенствованная модель ранее популярного тестера AirCheck от Fluke Networks. Новый тестер стал еще более компактным и удобным в использовании, он имеет большой 5” цветной сенсорный экран и всего одну кнопку для включения. Прибор адаптирован для работы одной рукой, по аналогии с современными сенсорными телефонами. Специальный облачный сервис Link-Live позволяет хранить все результаты тестирований в личном кабинете пользователя, для удобного дальнейшего анализа и печати отчетов.

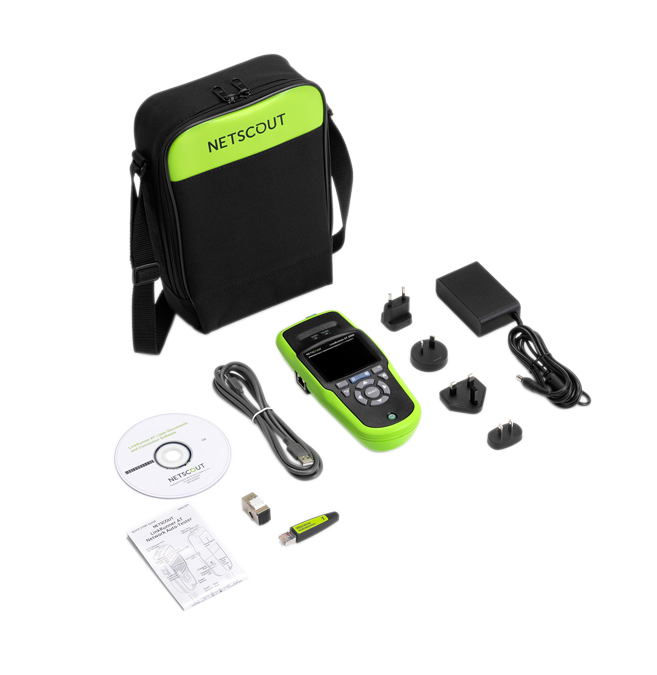

NetAlly LinkRunner AT 2000 - профессиональный сетевой тестер для оперативного поиска и устранения проблем в оптических и медных сетях Ethernet (10/100/1000 Mbit/s). Он прост и удобен в эксплуатации, имеет графическое, интуитивно понятное и русскоязычное меню. Для повышения скорости устранения неполадок, LinkRunner AT 2000 оснащен режимом настраиваемого автоматического тестирования, что позволяет в один клик проводить диагностику неисправностей кабеля, определять доступность сетевых сервисов, устройств и их настройки.
Результаты тестирования могут быть сохранены на устройстве, перенесены на ПК или автоматически загружены в бесплатную облачную службу управления результатами Link-Live, с возможностью дальнейшего анализа, совместного доступа и формирования отчетов.

Основные функциональные возможности набора NetAlly ACKG2-LRAT2000

NetAlly AirCheck G2:

  • поддержка всех распространенных стандартов Wi-Fi (включая 802.11ax);
  • проведение обследования Wi-Fi сети, отображение тепловых карт ключевых показателей производительности (приложение AirMapperTM Site Survey);
  • функция автоматического тестирования по заданому сценарию с автоматической выгрузкой результатов в облачное хранилище link-Live;
  • определение перегруженности сетей или каналов;
  • тестирование производительности Wi-Fi сети (требуется iPerf v3.1 и выше);
  • возможность установки порогов для измеряемых величин и получение результата в виде "прошел / не прошел";
  • идентификация помех в каналах, на частотах 2,4 ГГц и 5 ГГц;
  • классификация не Wi-Fi устройств вносящих помехи;
  • получение информации о всех Wi-Fi сетях, точках доступа, клиентских устройствах, источниках помех;
  • функция поиска физического расположения выбранной точки доступа, клиентского устройства или источника помех;
  • тестирование роуминга в Wi-Fi сети;
  • поддержка авторизации через "Captive Portal";
  • анализ перекрывающихся каналов;
  • определение качественных параметров подключения к точке доступа;
  • контроль несанкционированных точек доступа с помощью ACL классификатора;
  • поиск несанкционированных точек доступа;
  • возможность тестирования медной Ethernet линии (PoE, DHCP, DNS, шлюз, VLAN, CDP/LLDP/EDP);

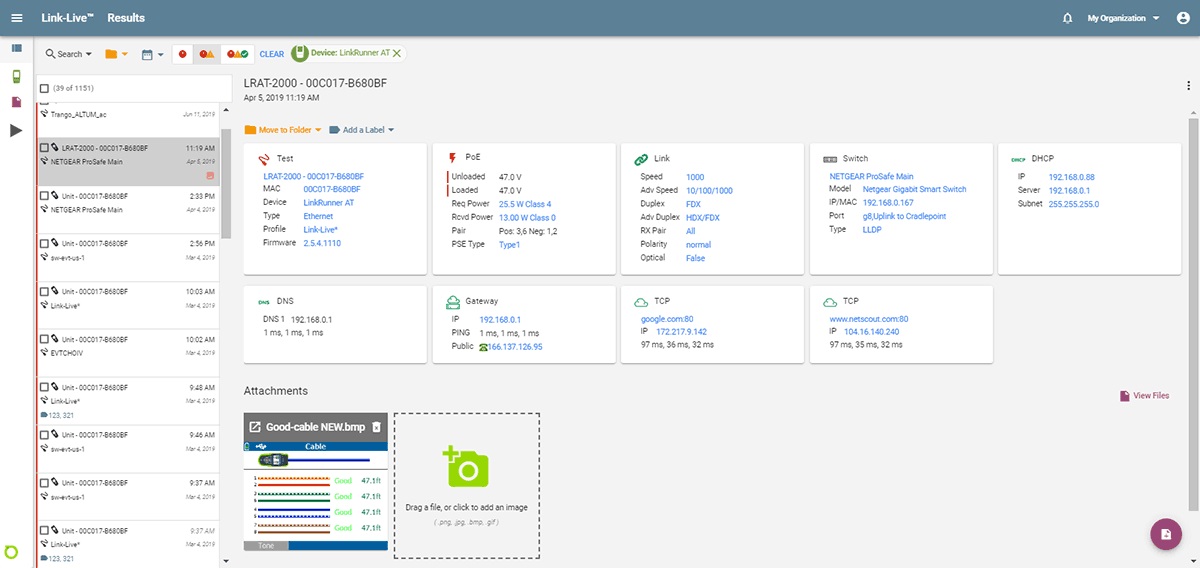

  • синхронизация с облачной службой Link-Live для хранения и совместной работы с результатами измерений;
  • автоматическая отправка отчетов в бесплатное облачное хранилище и на email пользователя;
  • возможность сохранения сессии в PCAP;
  • возможность создания разных пользовательских профилей (сценариев проведения измерений).

NetAlly LinkRunner AT 2000:

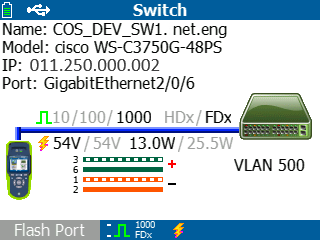

  • Обнаружение имени ближайшего коммутатора и информации о порте через CDP / LLDP / EDP;

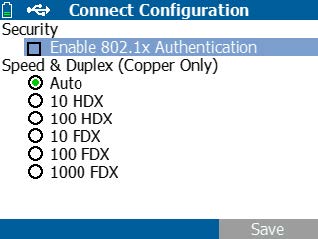

  • Проверка скорости / дуплексного режима связи;

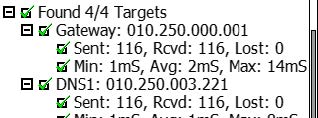

  • Измерение времени отклика ключевых сетевых устройств (TCP / IP);

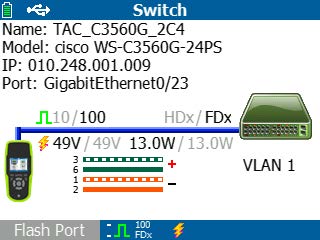

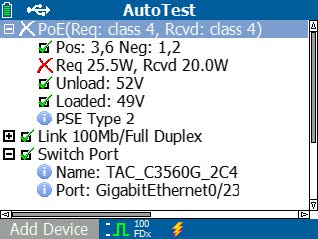

  • Тестирование Power-over-Ethernet (PoE) 30 Вт 802.3af/at под нагрузкой TruePower ™;

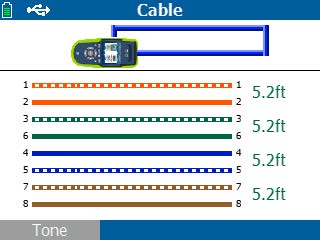

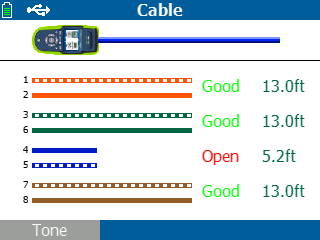

  • Отображение графической схемы разводки витой пары;
  • Определение короткого замыкания, обрывов, перепутанных пар и жил;
  • Измерение длины кабеля, расстояния до обрыва или короткого замыкания;
  • Идентификация портов кросса при помощи входящих в комплект 6-ти удаленных идентификаторов;
  • Цифровой генератор тонального сигнала для трассировки кабеля и отбора кабельных пар в активных сетях с высоким уровнем внешних помех при помощи индуктивного щупа (опция);

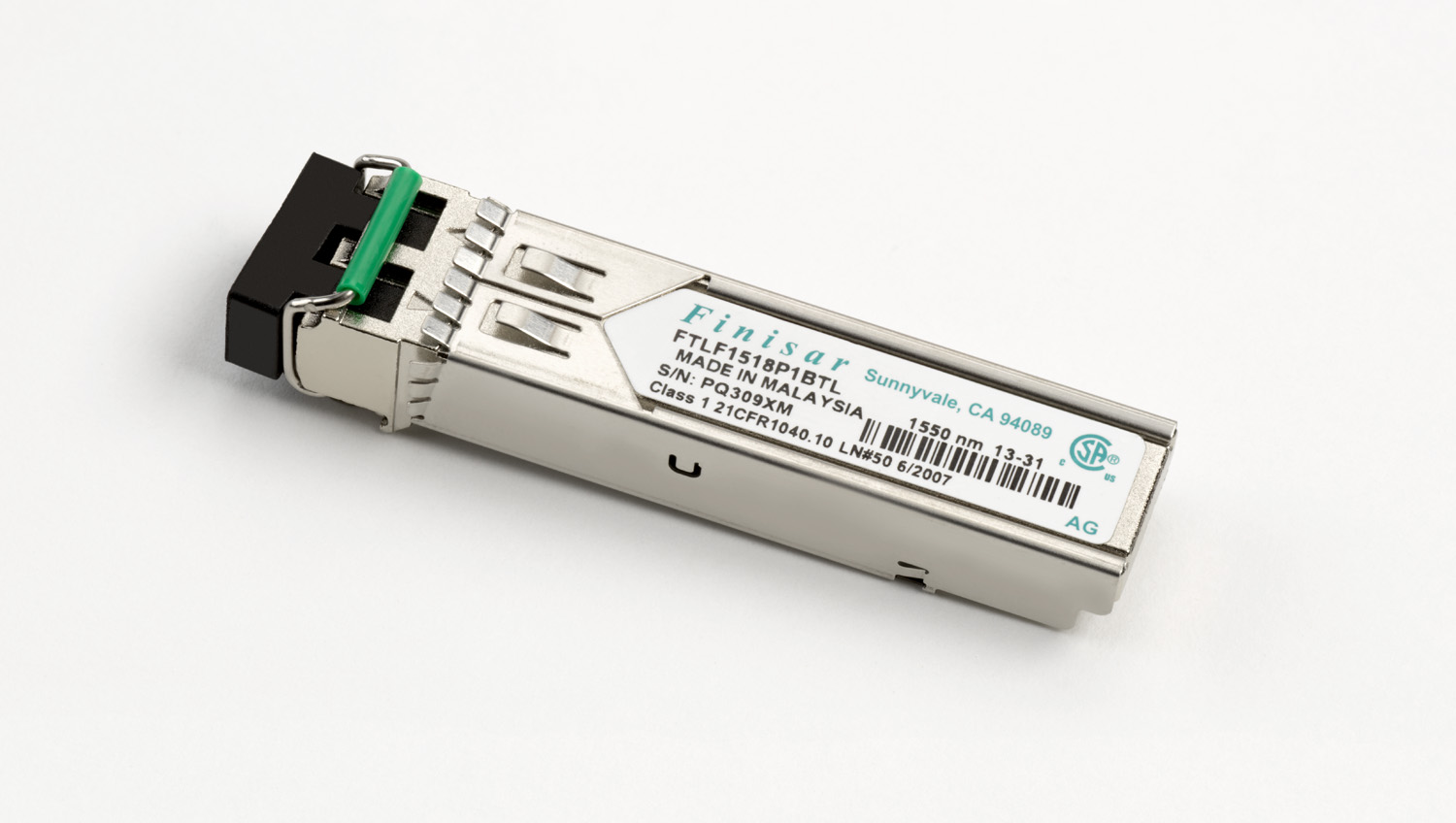

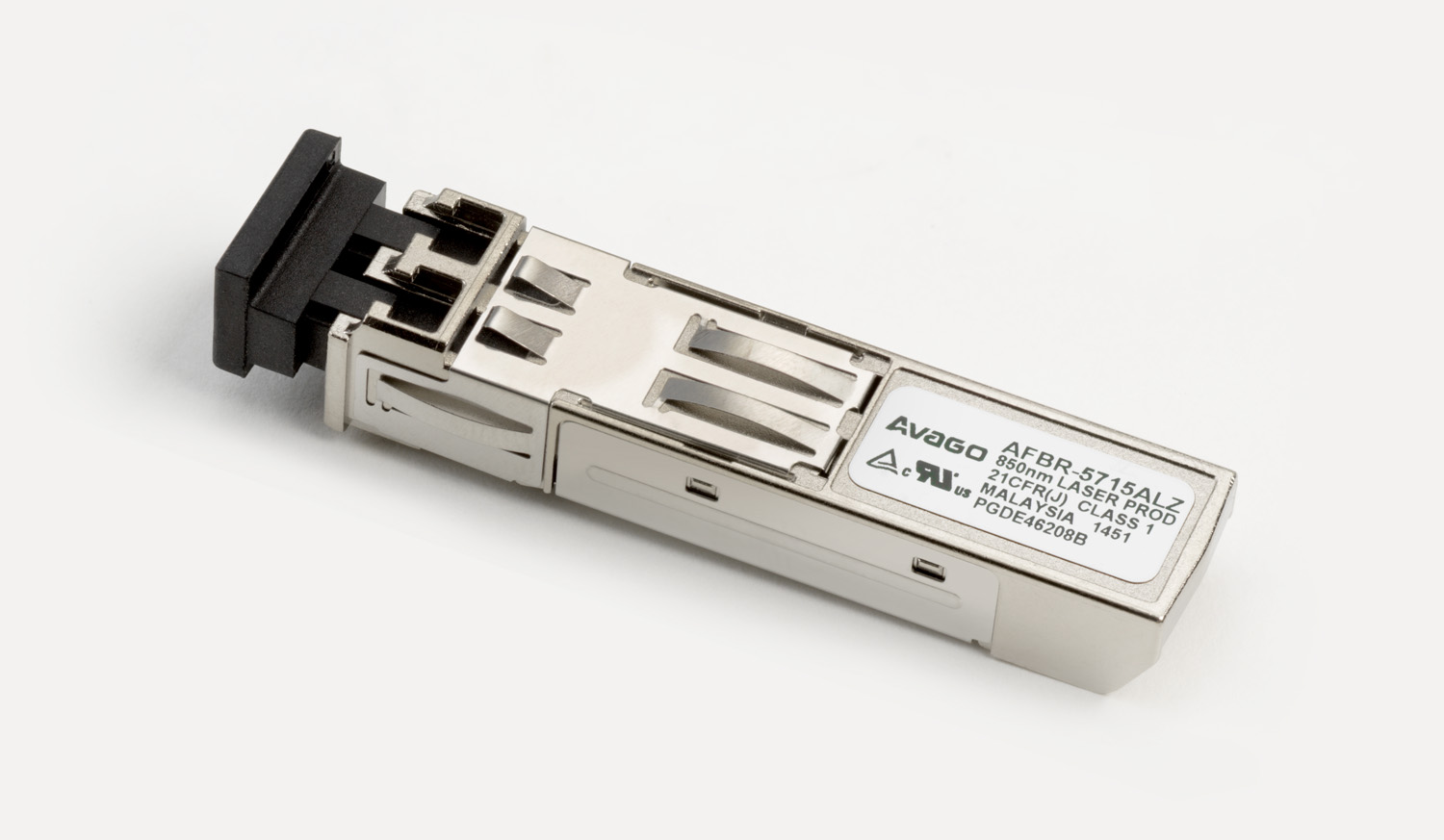

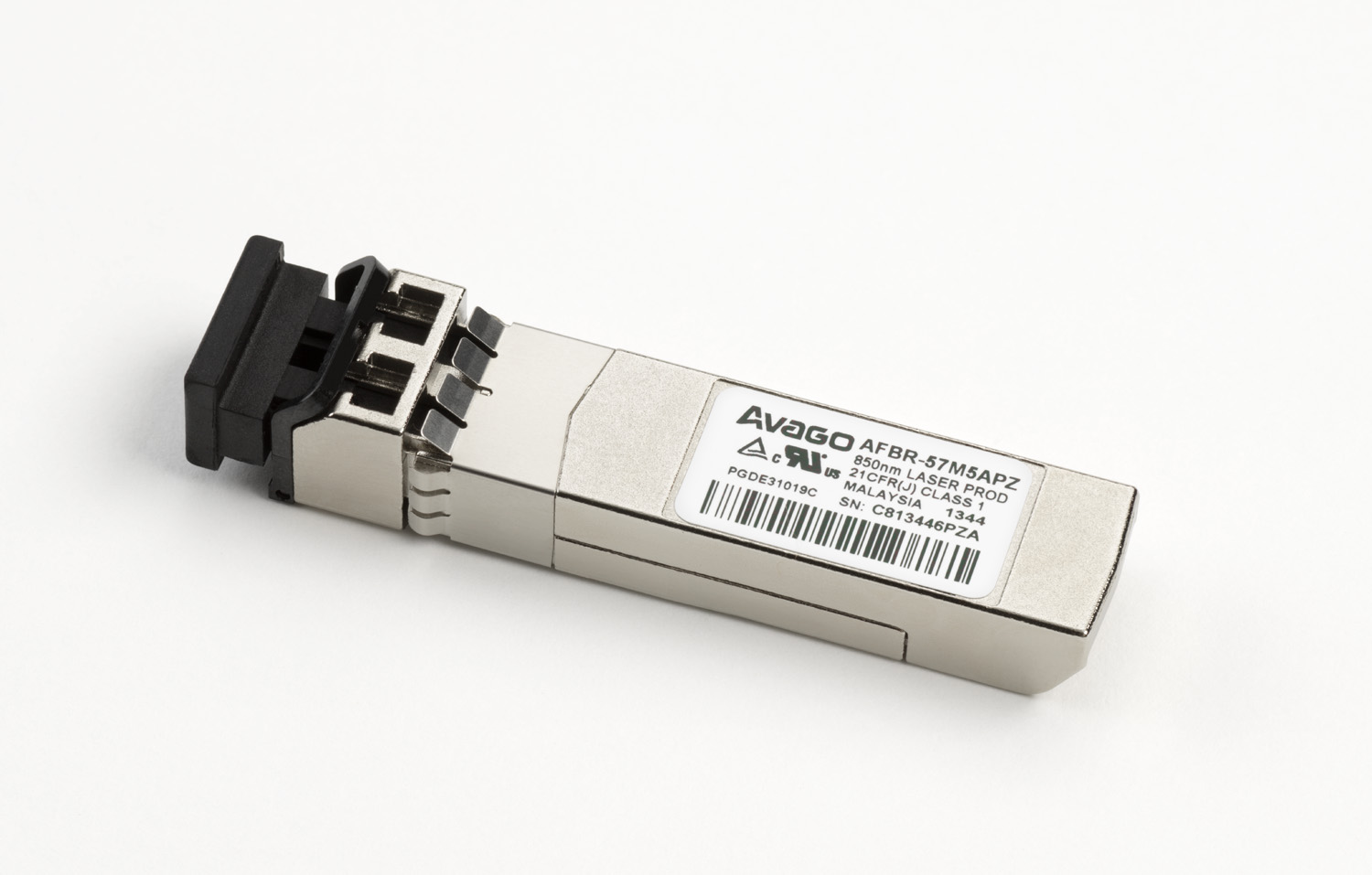

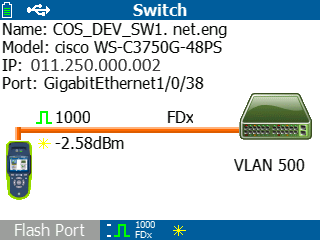

  • Подключение к оптическим линиям через SFP модуль (тип 100BASE-FX и/или 1000BASE-LX/SX/ZX - заказываются отдельно);
  • Измерение уровня оптической мощности сигнала;

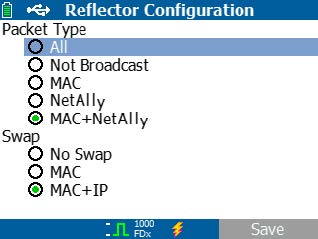

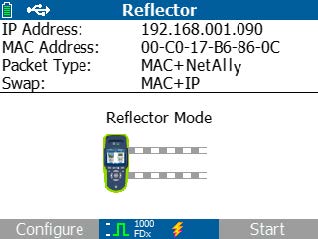

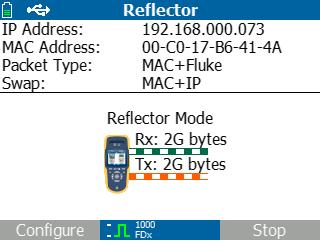

  • Функция рефлектора (установление “петли” на уровне 2 и 3) для тестирования производительности сети;

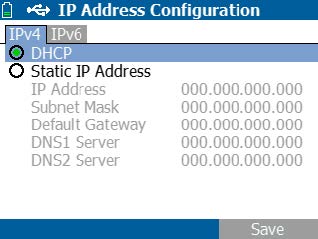

  • Поддержка IPv6;

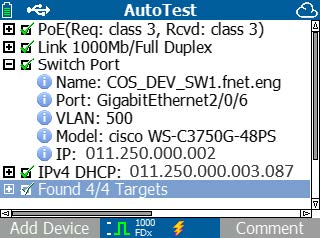

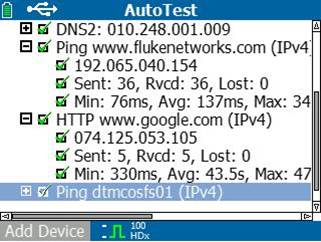

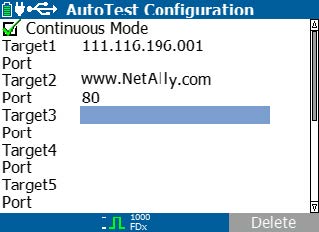

  • Режим автоматического тестирования и документации основных параметров (PoE, ближайший коммутатор (наименование, модель, порт, IP адрес,VLAN), шлюз, DHCP и DNS серверы);
  • Измерение времени отклика ключевых сетевых устройств или любых URL-адресов, в т.ч. с конкретным номером порта (до 10 адресов из списка);
  • Внутренняя память для сохранения отчётов о тестировании и возможность автоматической выгрузки результатов в бесплатное защищенное облачное хранилище;
  • Автоматизация отчетности и обеспечение совместной работы с результатами тестирования в облачной службе Link-Live;

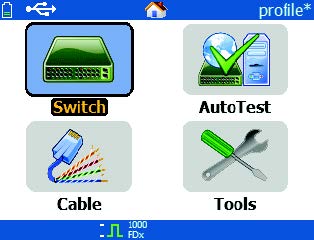

  • Большой цветной дисплей и понятный русскоязычный интерфейс;
  • Защитный резиновый чехол.

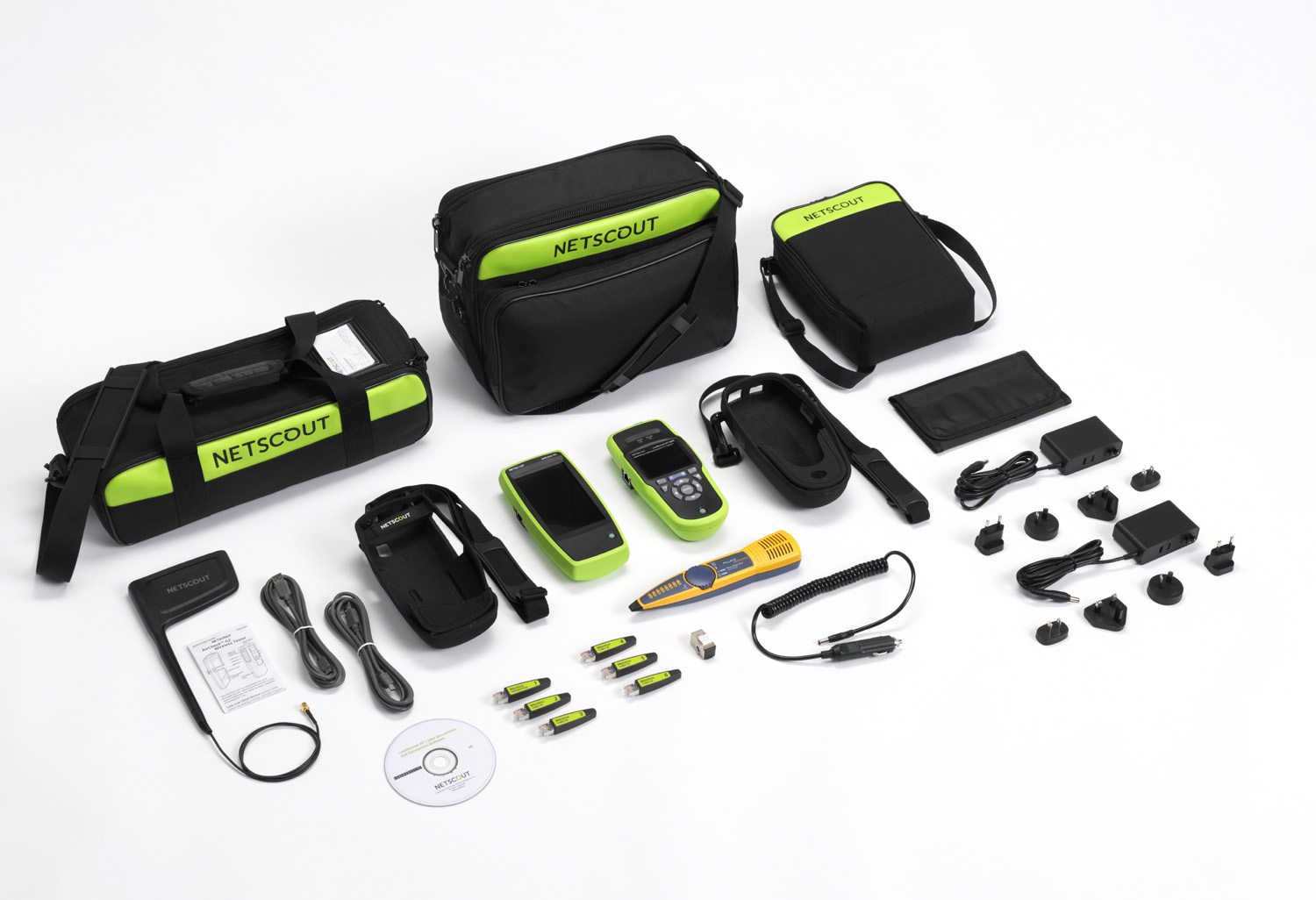

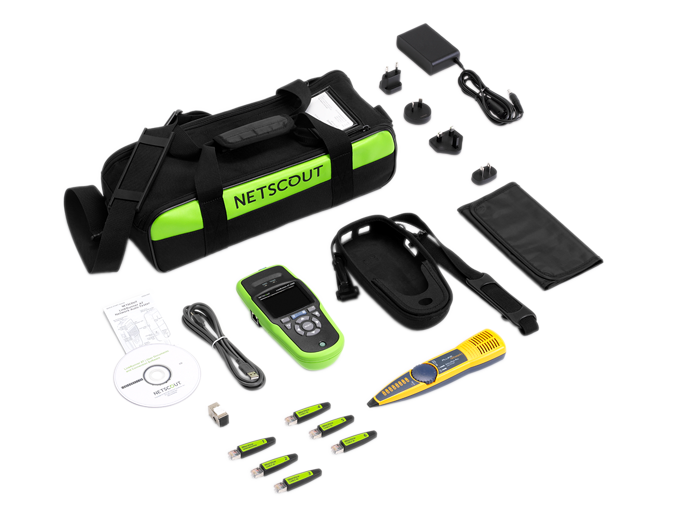

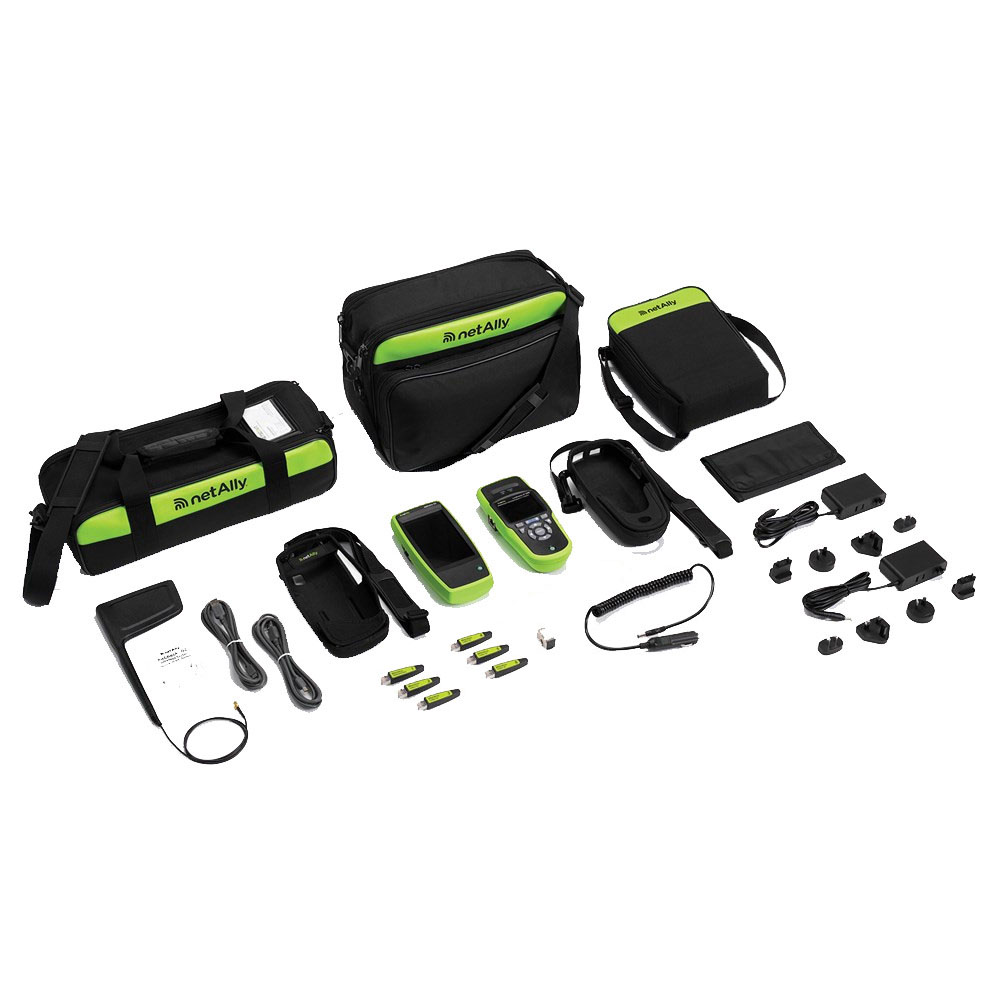

Комплектация  набора ACKG2-LRAT2000



  • Тестер AIRCHECK-G2 с аккумулятором – 1 шт.

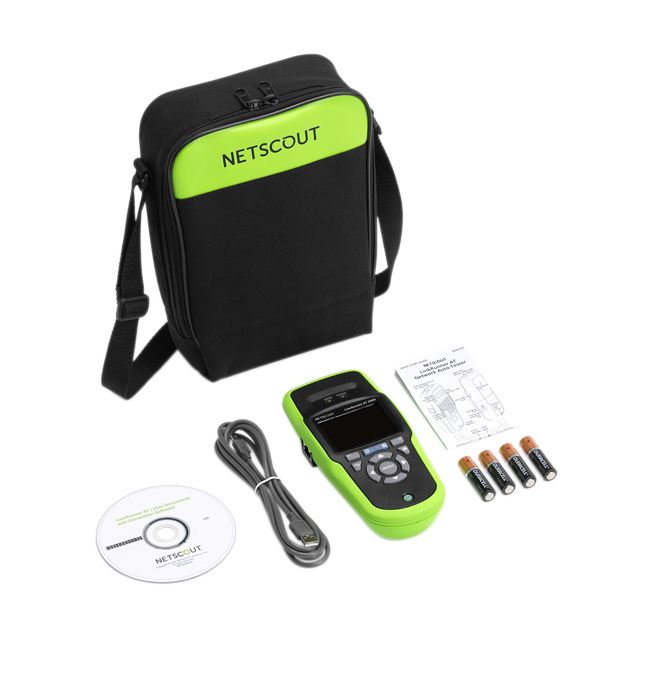

  • Тестер Linkrunner AT 2000 с литий-ионной батареей – 1 шт.

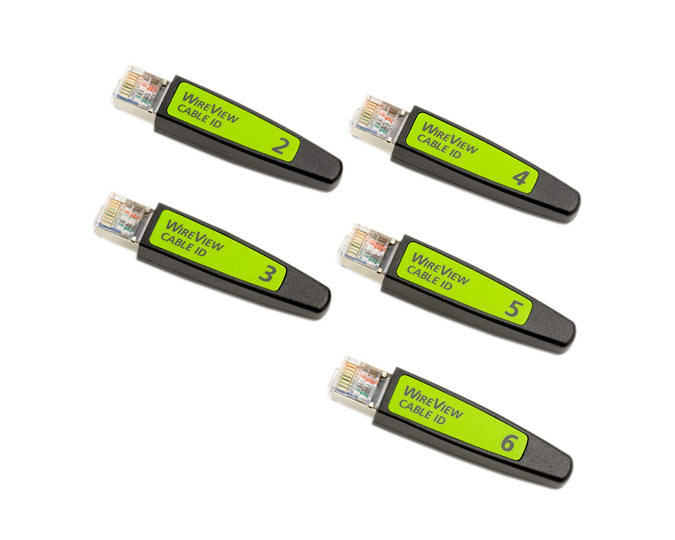

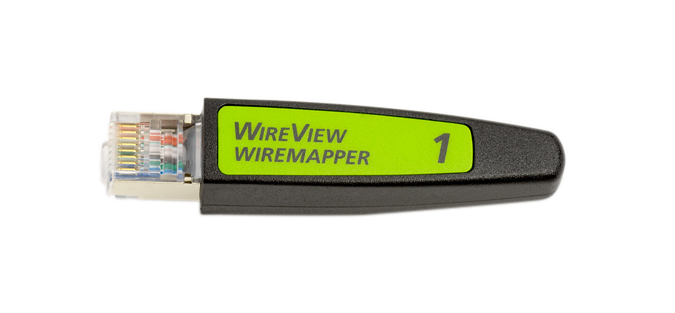

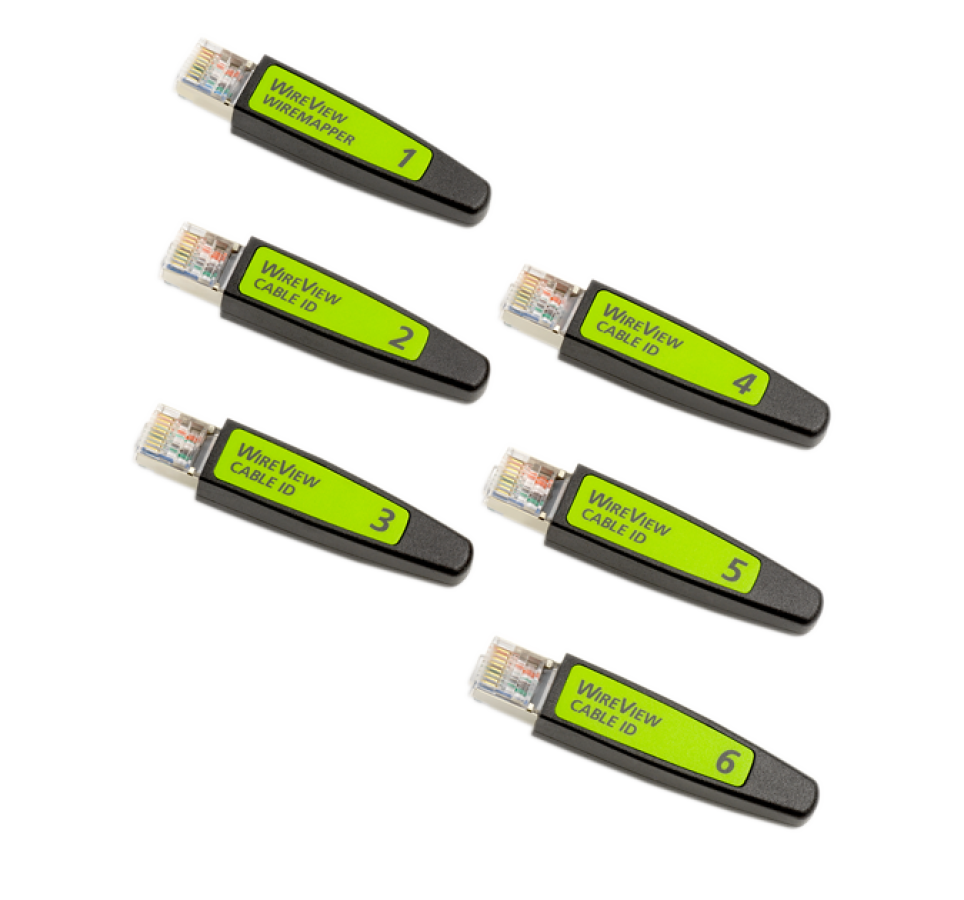

  • Набор кабельных идентификаторов Wireview 1..6 – 1 компл.

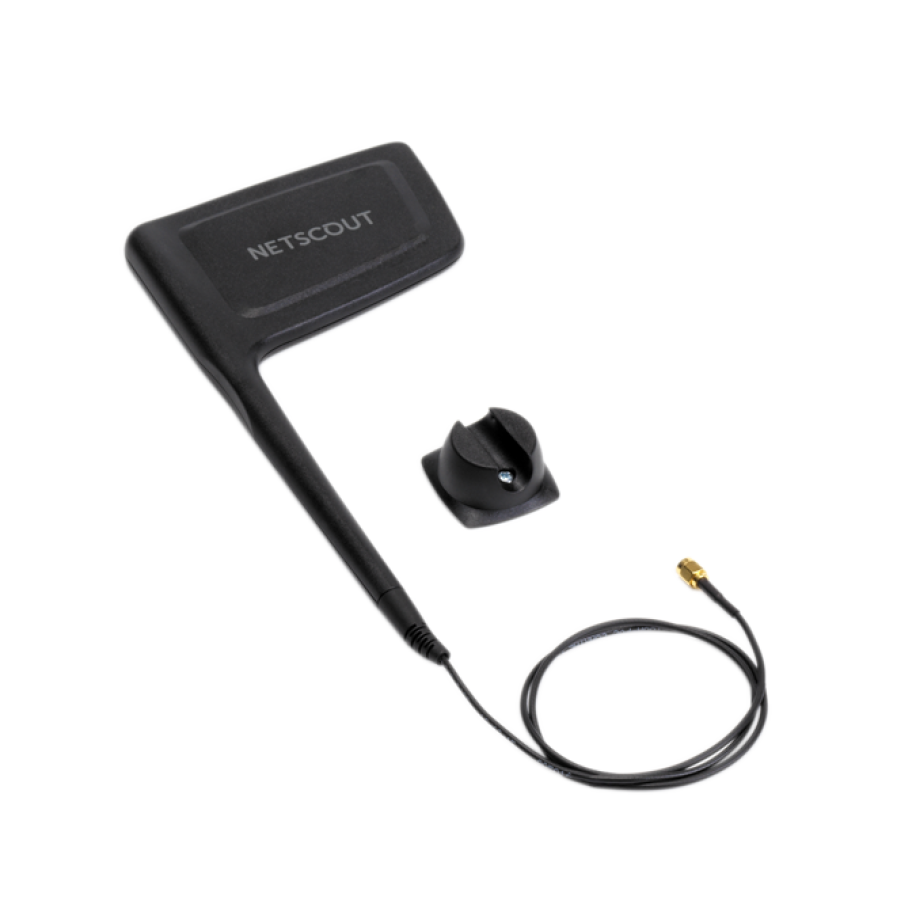

  • Направленная антенна – 1 шт.

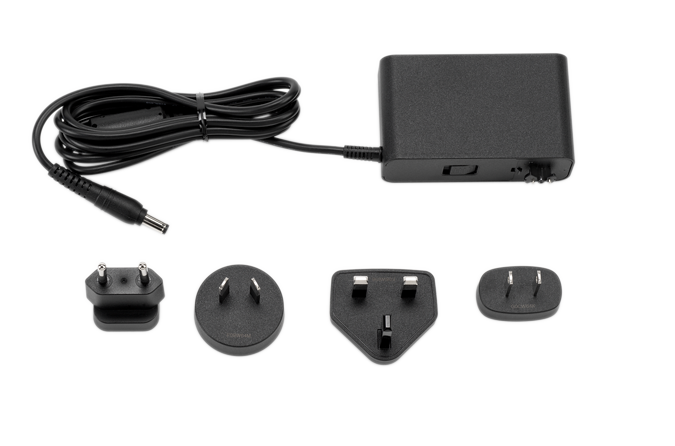

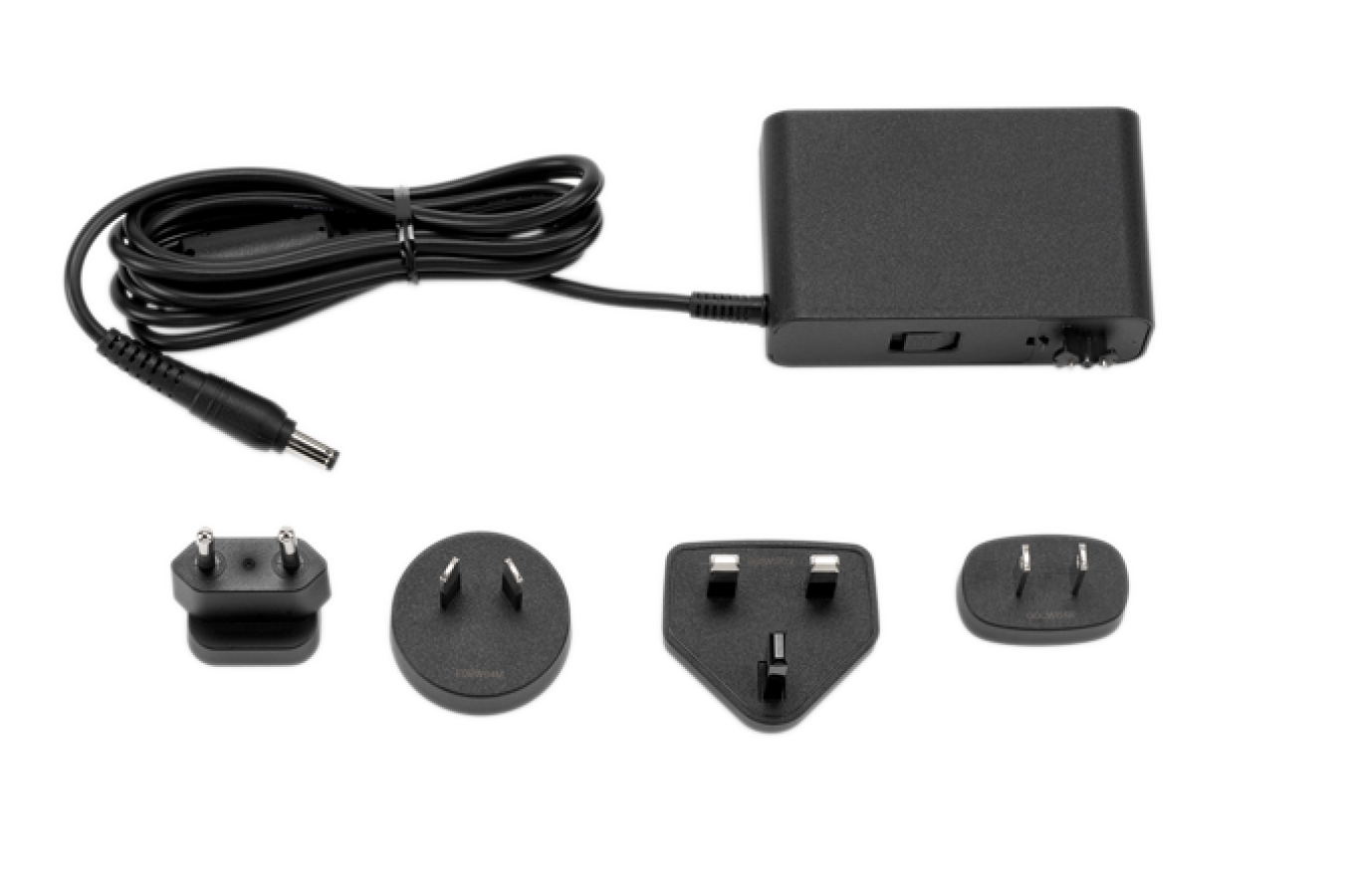

  • Блоки питания для AirCheck G2 и Linkrunner AT – 2 шт.

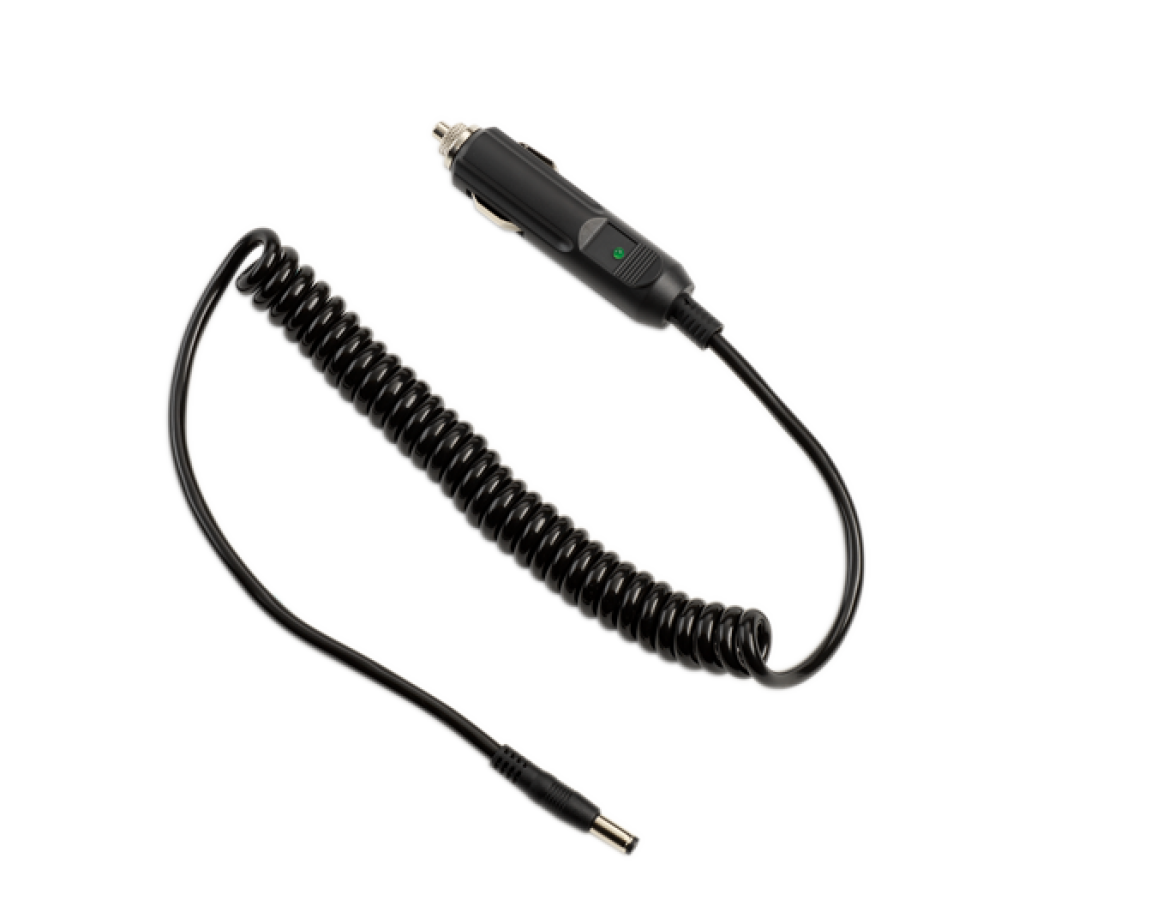

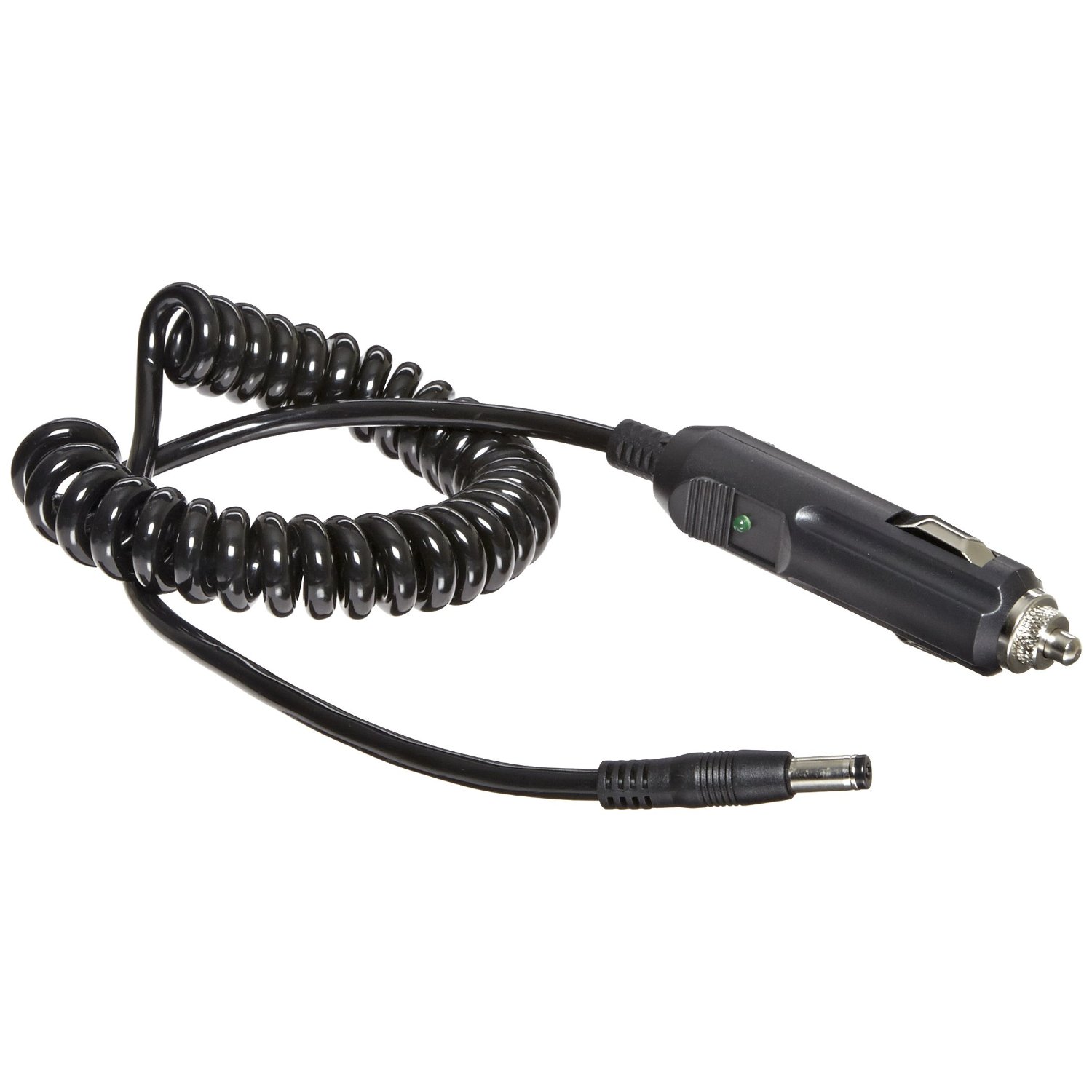

  • Адаптер питания от автомобильного прикуривателя – 1 шт.
  • Кабель USB – 2 шт.
  • Проходной адаптер RJ-45 – 1 шт.

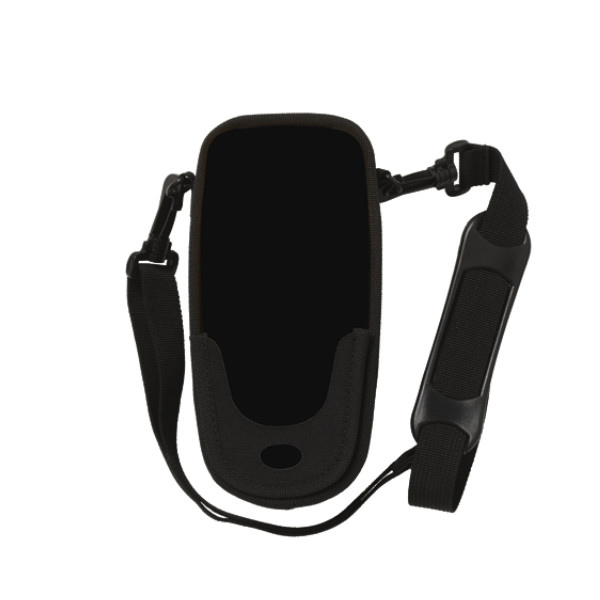

  • Чехлы с ремешком для AirCheck G2 и Linkrunner AT – 2 шт.
  • Мягкая сумка для переноски AirCheck G2 – 1 шт.
  • Сумка для переноски Linkrunner AT – 1 шт.
  • Большая сумка LG SOFT CASE – 1 шт.
  • Инструкции пользователя для AirCheck G2 и Linkrunner AT (ENG) – 2 шт.



Технические характеристики NetAlly AirCheck G2

Общие технические характеристики
Размеры 97 x 196 x 41 мм
Масса 510 гр
Питание Литий-ионный аккумулятор (3,6 В, 6 Ач, 21 Вт*ч)
Время работы от батареи
  • Среднее время работы от батареи составляет 4,5 часа.
  • Среднее время зарядки составляет 7 ч
Внешний адаптер переменного тока/зарядное устройство Вход переменного тока: 85–264 В, при 47–63 Гц; выход постоянного тока: 15 В, при 2 А
Дисплей

5-дюймовый, цветной ЖК-дисплей с емкостным сенсорным экраном (480 x 800 пикселей)
Клавиатура 1 эластичная кнопка (включение\выключение питания)
Основной интерфейс:

1 порт micro-USB типа B
Вспомогательный интерфейс 2 порта USB 2,0 типа А
Беспроводная антенна 3 внутренних (2,4 ГГц, пик 1,1 дБи, 5 ГГц, пик 3,2 дБи).
Порт внешней антенны Работает только на вход\приём. Разъем SMA обратной полярности



Требования к окружающей среде
Рабочие температуры от 0 ºC до +45 ºC (Батарея не будет заряжаться, если внутренняя температура тестера превышает 50ºC)
Рабочая относительная влажность без конденсации 90% (10 ... 35 ºC); 75% (35 ... 45 ºC)
Температура хранения –20 ... +60 ºC
Ударные нагрузки и вибрация
  • падение с высоты не более 1 метра
  • случайные воздействия 3,8 grms
  • вВибрация: 5 ... 500 Гц
Безопасность

IEC 61010-1: Степень 2
Высота над уровнем моря Эксплуатация: 4 000 м; хранение: 12 000 м
Электромагнитная совместимость IEC 61326-1: Базовая ЭМ-среда; CISPR 11: группа 1, класс A



Спецификации беспроводных сетей
Соответствие технических характеристик IEEE 802.11a, 802.11b, 802.11g, 802.11n, 802.11ac
Возможность подключения Wi-Fi 802.11a, 802.11b, 802.11g, 802.11n, 802.11ac
Рабочие частоты
Это средние частоты каналов, которые поддерживает AirCheck G2.

Частоты принимаемых каналов
Тестер принимает сигналы на всех этих частотах в каждой стране. Диапазон 2,4 ГГц: Диапазон 2,412–2,484 ГГц (от канала 1 до канала 14) 5 ГГц: 5,170–5,320 ГГц, 5,500–5,700 ГГц, 5,745–5,825 ГГц (каналы 34, 36, 38, 40, 42, 44, 46, 48, 52, 56, 60, 100, 104, 108, 112, 116, 120, 124, 128, 132, 136, 140, 149, 153, 157, 161, 165)


Частоты передаваемых каналов:
Тестер передает данные только на частотах, дозволенных в стране, где он работает. Диапазон 2,4 ГГц
802.11b: 2,412–2,484 ГГц (каналы 1–14)
Диапазон частот 802.11g/n 20 МГц BW (HT20): 2,412–2,472 ГГц (каналы 1–13)
Диапазон частот 802.11n 40 МГц (HT40): 2,422–2,462 ГГц (включает все комбинации допустимых, связанных пар каналов)



Сертификаты и соответствия
Соответствует действующим требованиям Европейского союза.
Соответствует стандартам безопасности и ЭМС Австралии.
Сертифицировано группой CSA на соответствие стандартам безопасности стран Северной Америки.
Соответствует требованиям 47 CFR (часть 15) Федеральной комиссии по связи США.
Сертифицировано Национальным агентством по телекоммуникациям (Anatel).
Соответствует актуальным стандартам ЭМС Южной Кореи.



Программное обеспечение AirCheck G2 менеджер
Поддерживаемые ОС Windows 7, Windows 8.1, Windows 10
Процессор Процессор Pentium 400 МГц или равный ему (минимум); процессор Pentium 1 ГГц или равный ему (рекомендуемый) с 96 МБ памяти (минимум)
ОЗУ

Минимум 256 МБ; 512 МБ (рекомендуется)
Жесткий диск

Может потребоваться до 500 МБ свободного места
Дисплей 1280 x 1024 высокое качество изображения, 32-bit (рекомендуется)
Аппаратные характеристики Порт USB

Технические характеристики NetAlly LinkRunner AT2000

Параметр Значение
Основные характеристики
Подключение к медным сетям RJ-45: 10BASE-T, 100BASE-TX, 1000BASE-T и PoE (IEEE 802.3af и 802.3at); 100BASE FX и 1000
Подключение к ВОЛС Порт адаптера SFP поддерживает 100BASE-FX and 1000BASE-LX/ SX/ZX (только LRAT-2000)
Тестирование кабеля Длина пар, обрывы, короткие замыкания, расщепления пар, определение типов патч-кордов (перекрест/прямой), поддержка кабельных идентификаторов

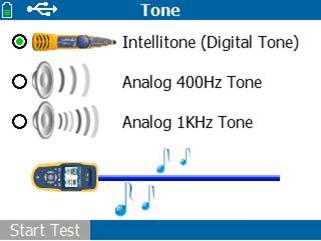

Генератор тонального сигнала

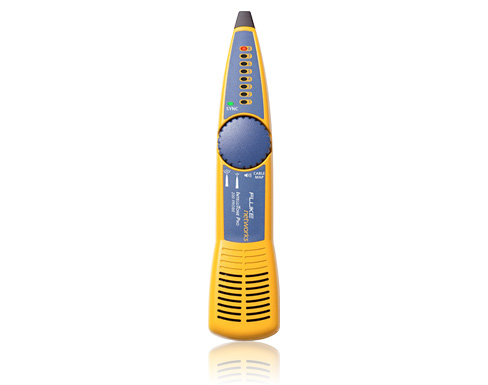

  • Цифровой сигнал генератора: 500 кГц (совместим с индуктивным щупом IntelliTone);
  • Аналоговые сигналы: 400 Гц, 1 кГц (Совместим со всеми индуктивными щупами, принимающими аналоговый сигнал на указанной частоте)
Ввод и отображение информации
Дисплей 2,8-дюймовый цветной ЖК-дисплей (320 x 240 пикселей)
Светодиодные индикаторы 2 Светодиода (Индикаторы соединения с сетью и получения/передачи сигнала)
Клавиатура 12-ти кнопочная
Основной интерфейс USB, 5-контактный mini-B
Обьем внутренней памяти 50 отчетов
Требования к ПК для установки ПО LinkRunner Manager Software
Поддерживаемые ОС Windows 8.1, Windows 10
Процессор 1 ГГц или более производительный с поддержкой PAE, NX, и SSE2
ОЗУ 1 ГБ (32-бит) или 2 ГБ (64-бит)
Жесткий диск 1 ГБ
Дисплей 1024 x 768, 32-бит (рекомендуется)
Интерфейсы USB порт
Питание
Тип батареи

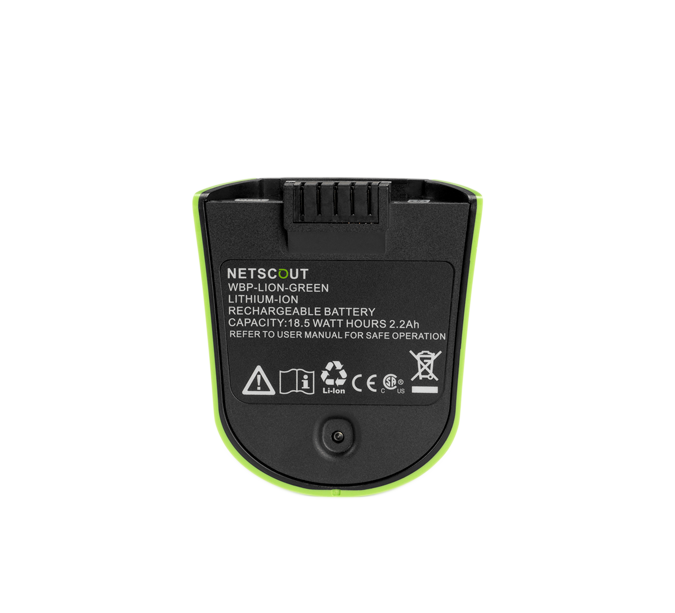

Съемный блок Li-Ion аккумуляторных батарей 18.5 Вт/ч
Продолжительность работы от комплекта батарей

Li-ion: 6 часов; (Типичное время зарядки - 3 часа)
Внешний адаптер переменного тока/зарядное устройство
  • Входное напряжение переменного тока - 90 - 264 В, 48-62 Гц;
  • Выходное напряжение адаптера:  15 В постоянного тока при 1,2 А
Условия эксплуатации
Температура эксплуатации 0 ºC ... +45 ºC (Батарея не будет заряжаться, если внутренняя температура тестера превышает 45 ºC)
Относительная влажность
  • 90% (10ºC ... 35ºC)
  • 75% (35ºC ... 45ºC)
Температура хранения -20 ºC ... +60 ºC
Нагрузки и вибрация Случайные вибрации, 2 г, от 5 до 500 Гц (класс 2), прошел тест на удар при падении с высоты 1 м
Безопасность

EN/IEC 6-0825-1:2007, EN/IEC 60825-2:2004+ A1:2007
Высота над уровнем моря 4000 м; хранение: 12000 м
Электромагнитная совместимость
 FCC (Часть 15, класс A), EN 61326-1
Сертификаты и соответствия Отвечает соответствующим директивам Европейского Союза. Отвечает соответствующим австралийским стандартам. Внесен в реестр Канадской ассоциации стандартов
Габариты и вес
Габариты 89 х 198 х 48 мм
Вес 500 гр.

Основные функции NetAlly AirCheck G2

  • Поддержка 802.11a/b/g/n/ac — универсальный портативный тестер для всех технологий Wi-Fi, включая реальную поддержку 802.11ac 3x3.
  • Мгновенный переход в рабочий режим — прибор быстро включается и автоматически начинает поиск сетей, точек доступа (AP) и активных каналов.
  • Сенсорный экран — на 5-дюймовом сенсорном экране легко доступны все необходимые сведения и элементы управления, адаптирован под управление одной рукой, как на современных сенсорных телефонах.
  • Link-Live Cloud Service — облачный сервис для управления результатами тестирований, генерации отчетов и управления пректами.
  • Определение типов шифорвания точек доступа: Open, WEP, WPA, WPA2 и/или 802.1x.
  • Тестирование роуминга в Wi-Fi сети - данный функционал позволяет оценить качество и время переключения клиента от одной точки доступа к другой (роуминг), в момент передвижения в пределах одной Wi-Fi сети. На экране прибора, в виде графика, будет отображаться была ли потеря связи при переключении или нет.
  • Тестирование производительности Wi-Fi сети (iPerf) - быстрая проверка пропускной способностиWi-Fi сети, в конкретном месте или конкретной точки доступа, с помощью iPerf тестирования, которое можно запустить непосредственно с AirCheck G2, при этом в сети должен присутствовать iPerf сервер версии 3.1 или выше.
  • Определение беспроводного трафика и помех — тестер показывает, какая часть полосы пропускания каждого из каналов расходуется на трафик 802.11, а какая занята помехами, а также отображает количество точек доступа работающих в каждом канале.
  • Классификация не Wi-Fi устройств вносящих помехи - иногда проблема с работой Wi-Fi обусловлена наличием других радио-устройствами в конкретном месте, которые вносят сильные помехи. Прибор имеет функционал обнаружения источников помех, таких как микроволновые печи, беспроводные камеры и др.
  • Контроль несанкционированных точек доступа с помощью ACL классификатора - пользователи могут отмечать точки доступа как авторизированные, несанкционированные, соседние или помеченные флагом. Точки доступа могут быть отсортированы по классу авторизации. При запуске «AutoTest» прибор сообщит о любых точках доступа, которые были отмечены как «Несанкционированные» или «Флаг», работающие во время тестирования.
  • Поиск несанкционированных AP и клиентов — помечает неавторизованные точки доступа и клиентские устройства. Прибор позволяет находить их с помощью функции LOCATE и ускоряет этот процесс с помощью дополнительной направленной антенны.
  • Проверка соединения — подключается к сетям или определенным точкам доступа по протоколам WEP, WPA, WPA2 и/или 802.1x. Получает IP-адрес и путем отправки ping-запросов маршрутизатору, шлюзу и по заданным пользователями адресам проверяет наличие подключения и доступа к сети внутри и за пределами межсетевого экрана. Проверяет качество соединения.
  • Возможность сохранения сессии в PCAP - прибор позволяет сохранить сессию в виде PCAP. При захвате трафика, пакеты нарезаются длинной по 512 байт (Packet Slicing). Файлы захвата пакетов могут быть экспортированы с прибора на USB носитель.
  • Тестирование медных сетей Ethernet — быстрая проверка кабелей и транзита через точки доступа.
  • Может работать в полевых условиях — время работы от аккумулятора составляет несколько часов. Предназначен для работы одной рукой. Имеет прочный прорезиненный корпус.
  • Простое обновление — порт мини-USB позволяет обновлять программное обеспечение за считанные минуты с помощью портативного компьютера и ПО AirCheck G2 Manager.
  • Поддержка авторизации через "Captive Portal" -  Этот функционал сильно востребован для тестерования публичных Wi-Fi сетей. В разделе настройки сетей теперь есть возможность задания конфигурации для авторизации на Captive Portal. Когда будет проходить процесс авторизации, на экране прибора откроется браузер, через который пользователь сможет ввести свои учётные данные доступа к Wi-Fi сети.

    *Важные замечания:

    • Некоторые WEB страницы могут содержать мелке элементы (типа check boxes), с этим могут возникнуть некоторые сложности, так как экран прибора не большой!

    • Всплывающие окна (например, открытие формы правовых условий), которые открываются не на главной странице Captive Portal. Прибор не поддерживает всплывающие окна!

Быстрый поиск неисправностей:

Нажатием кнопки AutoTest активируется проведение пяти основных тестов Wi-Fi, выявляются основные проблемы беспроводной сети и дается общая оценка "Прошел / Не прошел" на основании установленых порогов для каждого из параметров:

  • использование 802.11 - определение степени использования WiFi и не WiFi сигналами каждого из каналов в диапазоне (2,4 ГГц и 5 ГГц);
  • помехи в совмещенном канале - определение каналов с наибольшим количеством точек доступа, превышающих минимальный порог уровня сигнала;
  • помехи по соседнему каналу - определение помех на канале, вызванных точками доступа работающих на соседних каналах;
  • качество сети — проверяет зону покрытия сети, помехи, безопасность и возможности подключения к указанным сетям, а также доступность критически важных сетевых служб, таких как DHCP, и возможность подключения к указанным сетевым объектам;
  • определение несанкционированных точек доступа — выявление точек доступа, не перечисленных в профиле;
  • профили — пользователи могут настроить функцию AutoTest, основанную на нескольких профилях, которые можно хранить в AirCheck G2 и выбирать для разных объектов или требований. Результаты также можно сохранить для экспорта в AirCheck G2 Manager или сохранить в облаке с помощью Link-Live.





Обследования WiFi сетей (приложение AirMapper):

AirMapper позволяет быстро, легко и удобно провести обследование Wi-Fi сети, создать визуальные тепловые карты ключевых показателей производительности в LinkLive Cloud Service или AirMagnet® Survey PRO с точки зрения пользовательских мобильных устройств.

  • анализ покрытия сигнала, соотношения сигнал/шум (SNR), покрытия точки доступа, помех в соседнем и совмещенном канале, скорости передачи и приема;
  • диагностика характеристик Wi-Fi сети с точки зрения пользователя мобильного устройства;
  • определение конфигурации и свойств точки доступа;
  • возможность загрузки и визуализации результатов обследования в облачный сервис Link-Live или AirMagnet Survey PRO;
    * Для некоторых функций требуется поддержка AllyCare.





Обнаружение беспроводных сетей:

Обнаружение всех  присутствующих в среде беспроводных сетей и критических параметров для каждой из них. Поиск проблем, связанных с смешанными типами безопасности, несанкционированными точками доступа, зонами покрытия сети или отсутствием покрытия вторичной точки доступа.

По каждой сети прибор предоставляет следующие данные:

  • уровень мощности сигнала, шумов, соотношение сигнал / шум (SNR);
  • тип безопасности / шифрования;
  • количество точек доступа в сети;
  • идентификатор SSID;
  • тип сети

Обнаружение точек доступа:

Обнаруживаются проблемы, связанные с конфигурацией и зоной покрытия сети, а также несанкционированные точки доступа. Предоставляется список всех физических точек доступа, обнаруженных AirCheck G2, или клиентов, подключенных к конкретной АР, а также следующая информация:

  • канал;
  • уровень мощности сигнала, шума, соотношение сигнал/шум (SNR);
  • имя или MAC-адрес точки доступа;
  • идентификатор SSID (или число идентификаторов SSID для виртуальных AP);
  • тип безопасности / шифрования;
  • тип сети

Возможность выполнения фильтрации по каждому из параметров, а также перехода без возврата в главное меню прибора к связанным пунктам меню.





Тестирование производительности Wi-Fi сети (iPerf):

Быстрая проверка пропускной способностиWi-Fi сети, в конкретном месте или конкретной точки доступа, с помощью iPerf тестирования, которое можно запустить непосредственно с AirCheck G2, при этом в сети должен присутствовать iPerf сервер версии 3.1 или выше.

Прибор использует промышленный стандарт тестирования производительности на базе утилиты iPerf с поддержкой протоколов TCP или UDP. AirCheck G2 может подключаться к любым видам iPerf серверов, как на MS Windows, Linux, так и к портативному, который поставляется с комплектом AIRCHECKG2-TA-KT или отдельно TEST-ACC. На портативных устройствах производства NETSCOUT используется iPerf сервер версии 3.1.2.
Результаты теста iPerf сохраняются в файл сессии и может быть выгружен через ПО AirCheck G2 Manager для дальнейшего анализа.

Настройка iPerf
В настройках прибора AirCheck G2 есть раздел iPerf Settings в котором можно настроить прибор для подключения к любому iPerf серверу и выставить необходимые пороговые значения.

iPerf Settings

  • Protocol - iPerf тест может проводиться как по протоколу TCP, так и UDP. Выбрав это значение прибор будет проводить тесты трафика согласно выбранным протоколам.
  • Port - задаётся порт на котором работает iPerf сервер.
  • Test Duration - задание времени проведения тестирования (в сек.). Задаваемое здесь время - общее для всего теста, то есть если по умолчанию установлено 20 сек. - это означает что 10 секунд будет тестироваться "uplink" и 10 секунд "downlink".
  • Thresholds - дополнительный раздел настройки пороговых значений.
  • Remote Battery Type - указывается какой тип батареи используется в удаленном, портативном iPerf сервере. Эта полезная опция актуальна только для тех iPerf серверов, которые поставляются с комплектом AIRCHECKG2-TA-KT или отдельно TEST-ACC, она отображает уровень разряда батарей не iPerf сервере в момент тестирования.

Запуск iPerf тестирования производительности Wi-Fi сети

iPerf тестирование проходит следующие этапы:

  1. Подключение к сети или точке доступа
  2. Если подключение успешно, то будет доступна внизу экрана кнопка “iPerf Test”. При нажатии на эту кнопку появится окно с предложением выбрать iPerf сервер.
  3. Здесь можно выбрать необходимый iPerf сервер из предложенного списка, в котором отображены iPerf сервера найденные прибором автоматически. При необходимости, есть возможность ввести IP адрес другого iPerf сервера вручную. Более подробная информация в User Guide.
  4. При нажатии на кнопку “Start” запустится тестирование производительности, по окончании теста будет выдан результат pass/fail, который будет зависеть от выставленных пороговых значений пользователем в разделе Threshold.



Анализ перекрывающихся каналов:

В этом разделе пользователь может видеть как загружены каналы и каким образом они пересекаются, то есть влияют друг на друга. Эта информация очень полезна когда точки доступа настраиваются на использование каналов с шириной 40 МГц и выше, так как такая настройка как правило приводит к пересечению используемых каналов.

Использование каналов:

Позволяет быстро определить перегруженность каналов беспроводным трафиком (отображается синим цветом) или наличие помех (отображается серым цветом). Проверка шаблона использования каналов или наличия перекрытия их зон действия и отметка о незаконно используемых каналов.

С помощью AirCheck G2 можно также обнаруживать помехи. Помехи могут быть вызваны такими устройствами, как микроволновые печи, беспроводные телефоны и гарнитуры, устройства Bluetooth и аналоговые видеокамеры.

Можно более детально посмотреть уровни сигнала беспроводного трафика и помех за последние 60 секунд в выбранном канале, а также точки доступа, использующие этот канал.

  • Уровень сигнала
  • Безопасность / шифрование
  • Количество точек доступа в сети
  • Идентификатор SSID
  • Тип сети







Обнаружение точек доступа и клиентов:

Позволяет осуществлять поиск точек доступа или клиентских устройств по уровню излучаемого ими сигнала в реальном времени, с возможностью включать или выключать звуковую индикацию.

Информация о клиенте:

В этом разделе можно увидеть всю информацию о клиентском беспроводном устройстве

  • MAC адрес (BSSID) с информацией о производителе радио модуля
  • Уровень сигнала
  • Тип шифрования
  • SSID точки доступа к которой он подключен
  • Состояние ACL
  • Номер канала, на котором работает беспроводной клиент

Тестирование подключения к точке доступа:

Тестирование подключения можно осуществлять как к определенному SSID, так и к конкретной точке доступа. В этом режиме выполняется тестирование следующих параметров:

  • Установка связи с AP
  • Получение IP-адреса от сервера DHCP
  • Отправка PING-запросов шлюзу, серверу DHCP и другим, заранее заданным ресурсам в сети
  • Доступность TCP-порта

Результаты выполнения всех этапов процедуры тестирования можно просмотреть на дисплее и сохранить их в память прибора.

Тестирование кабельного подключения к сети Ethernet:

Возможность проверки кабелей инфраструктуры к которой подключены точки доступа Wi-Fi.

  • Тестирование «Питание через Ethernet» PoE
  • Тестирование линка с сетевым оборудованием\коммутатором
  • Определение порта к которому подключен кабель
  • Определение DHCP сервера
  • Определение шлюза и возможности доступа в Интернет
  • Определение VLAN
  • Опрос коммутатора и информацию о нём через CDP/LLDP/EDP
  • Автоматическое сохранение отчетов в облачный сервис Link-Live
  • Отправка отчета на email пользователя



Обследования WiFi сетей (приложение AirMapper):

AirMapper позволяет быстро, легко и удобно провести обследование Wi-Fi сети, создать визуальные тепловые карты ключевых показателей производительности в LinkLive Cloud Service или AirMagnet® Survey PRO с точки зрения пользовательских мобильных устройств.

  • анализ покрытия сигнала, соотношения сигнал/шум (SNR), покрытия точки доступа, помех в соседнем и совмещенном канале, скорости передачи и приема;
  • диагностика характеристик Wi-Fi сети с точки зрения пользователя мобильного устройства;
  • определение конфигурации и свойств точки доступа;
  • возможность загрузки и визуализации результатов обследования в облачный сервис Link-Live или AirMagnet Survey PRO;
    * Для некоторых функций требуется поддержка AllyCare.



Облачный сервис Link-Live:

После подключения AirCheck G2 к облачному сервису Link-Live результаты базовых тестов сетевого подключения автоматически загружаются в информационную панель сервиса, для управления проектами и создания отчетов. Этот веб-сервис доступен когда угодно и где угодно на любом устройстве с браузером и доступом к сети Интернет. Link-Live сервис особенно полезен для менеджеров удаленных групп, которым требуется мгновенный доступ к результатам тестов для их дальнейшего анализа.

В добавок к этому, пользователи приборов таких как LinkSprinter и LinkRunner AT имеют возможность так же работать с отчетами в этом же веб-сервисе Link-Live использую один и тот же пользовательсктй аккаунт.



Программное обеспечение AirCheck G2 Manager:

Программное обеспечение AirCheck G2 Manager позволяет управлять профилями AirCheck G2 и просматривать подробные сведения о сохраненных результатах тестирования в памяти прибора. AirCheck G2 Manager предоставляется бесплатно, его можно загрузить на любой компьютер из облачного сервиса Link-Live.

  • Профили. С помощью профилей, удобно настраивать параметры безопасности, пределы AutoTest и целевые устройства для тестирования подключения. Профилям присваиваются названия и записываются в AirCheck G2 для тестирования на различных объектах, по мере необходимости. Профили защищены паролем, поэтому можно не беспокоиться о несанкционированном доступе к вашей сети, в случае потери или похищения тестера AirCheck G2.
  • Работа с отчётами. У пользователя есть возможность удобно работать с отчетами, сохраненными в памяти прибора, о проведенных тестированиях с помошью ПО AirCheck G2 Manager.



Функциональные возможности NetAlly LinkRunner AT2000

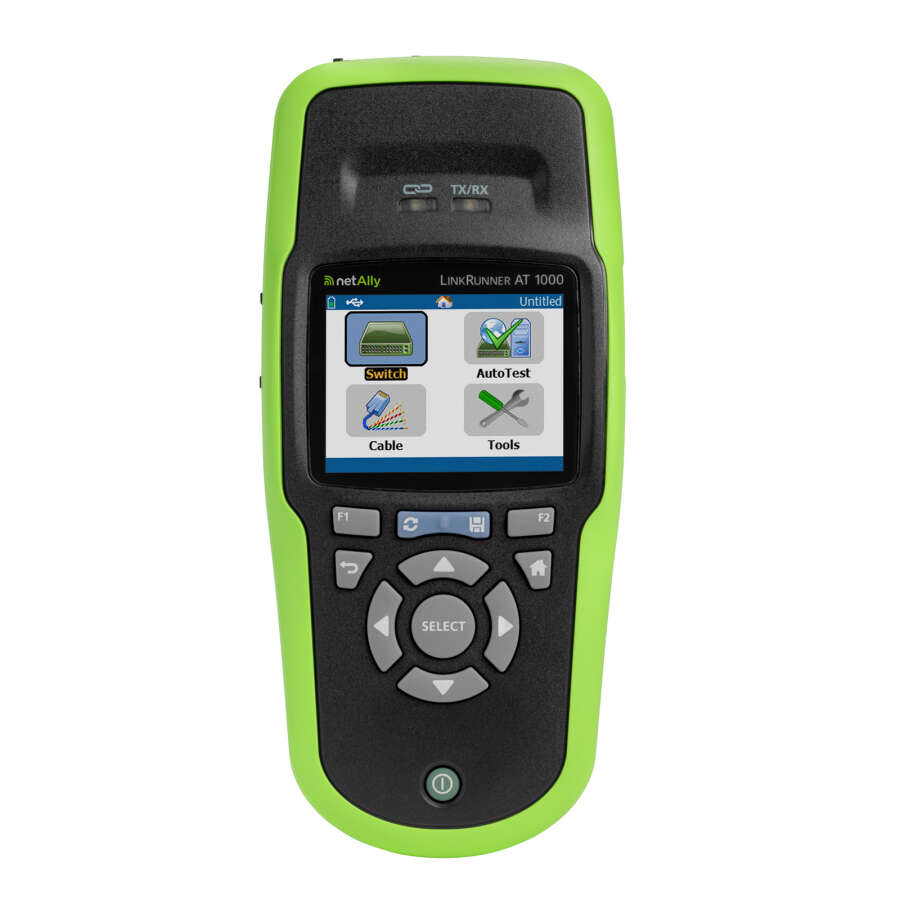

Стартовое меню тестера

После включения тестера на стартовой странице отображается 4 основных пункта меню, позволяющих настроить прибор и провести тестировнаие. На экране также отображается статус батареи, статус USB подключения и активный профиль тестирования.
  • Тестирование коммутатора (Switch). В данном режиме отображается заявленная и фактическая скорость соединения, проводятся измерения PoE и определяется ближайший коммутатор с его именем, типом, IP-адресом, портом, слотом и информацией о VLAN.
  • Тестирование кабеля (Cable). В случае если кабель подключен без оконечной нагрузки или с его удаленной стороны установлен идентификатор WireViewTM, отображается информация о кабеле или информация о схеме проводов. Эту функцию также можно использовать для поиска кабеля или порта при помощи индуктивного щупа (поставляется отдельно).
  • Режим автоматического тестирования (AutoTest). Применяется для проверки качества соединения с к выбранными целевыми сервисами или страницами. Прибор позволяет ввести до 10 целей в виде URL-адреса или IPv4 / IPv6-адреса вместе с дополнительным номером порта. Если порт не указан, выполняется проверка связи. Когда порт указан, выполняется TCP SYN / ACK. Это также называется тестом на подключение TCP.

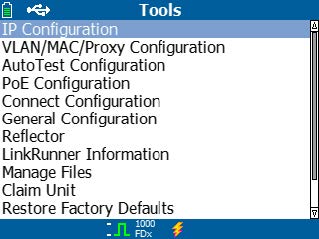

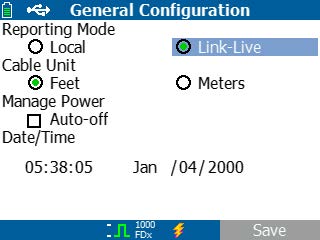

  • Панель инструментов (Tools) позволяет выполнить настройки тестера и управлять файлами измерений.

Режим автоматического тестирования

Режим предназначен для облегчения работы сетевых инженеров и обеспечения оперативной диагностики сети. Он позволяет оценить основные характеристики сети и проверить качество доступа к выбранным целевым сервисам как в пределах так и за пределами сети (IP-адрес или DNS-имя). В результате проведения автоматического тестирования отображаются данные:
  • Класс PoE (только для медных кабелей);
  • Скорость соединения и дуплекс (фактические и заявленные);
  • Пара RX и полярность;
  • Аутентификация 802.1x;
  • Наименование коммутатора, порт, VLAN, модель и IP;
  • Автосогласование DHCP с подсетью и адреса DHCP сервера;
  • Доступность IPv4 и IPv6;
  • Функция Ping и подключение порта TCP с потерями, минимальной, максимальной и средней скоростями.

Определение подключения, ближайшего коммутатора и VLAN:

После подключения тестера к линии посредством медного или оптоволоконного кабеля, на экране отображается тип соединения и мощность сигнала. Затем LinkRunner AT используя протоколы IEEE Link Layer Discovery Protocol (LLDP), а также Cisco и Extreme Discovery Protocols (CDP и EDP) отобразит VLAN, модель ближайшего коммутатора, гнездо и порт. Функция "Flash Port" используется для непосредственной идентификации порта коммутатора (мигает светодиод), к которому с удаленной стороны кабеля подключен тестер.
  • Наименование и модель коммутатора;
  • IP-адрес;
  • Порт, гнездо, VLAN;
  • Скорость соединения и дуплекс (фактические и заявленные);
  • Мощность сигнала;
  • Связь (MDI or MDI/X);
  • Напряжение и мощность PoE (фактические и предельные в условиях испытания);
  • Графическое отображение мощности в парах.



Тестирование PoE

LinkRunner AT способен проверить PoE при помощи повышения фактической мощности до 25,5 Вт (стандарт 802.3at). Он подает нагрузку в цепь на коммутаторы, кабели и коммутационные панели, измеряя при этом напряжение и используемые пары. Возможность проверки TruePower (настоящей мощности) позволит быстро подготовить сети до установки видеокамер, точек доступа и телефонов.

Тестирование питания через Ethernet (PoE) по умолчанию отключено. Чтобы включить PoE, выберите «Инструменты»> «Конфигурация PoE» и установите флажок «Включить PoE». Выберите класс Power Sourcing Equipment (PSE) для проверки.
TruePower применяет нагрузку, эквивалентную выбранному классу, чтобы имитировать питаемое устройство (PD).

Без TruePower LinkRunner AT2000 отображает:

  • Запрошенный класс PoE и подтверждение класса, полученное от PSE;
  • Положительные и отрицательные пары PoE;
  • Запрошенная мощность PoE и подтверждение мощности, полученное от PSE;
  • Измеренное напряжение PoE без нагрузки;
  • PSE рекламируемого типа

При включенном TruePower LinkRunner AT отображает следующую информацию:

  • Запрошенный класс PoE и подтверждение класса, полученное от PSE;
  • Положительные и отрицательные пары PoE;
  • PoE-мощность, запрошенная и измеренная от PSE;
  • Измеренное напряжение PoE с нагрузкой и без нагрузки;
  • PSE рекламируемого типа.

Доступность ключевого устройства и приложения

В дополнение к функции ping, которая может блокирываться, LinkRunner AT2000 производит открытое испытание порта TCP, чтобы верифицировать подключение приложения через IPv4 и IPv6. Тестер предоставляет информацию о маршрутизаторе, серверах DNS и DHCP и времени их реакции. Обеспечивается поддержка установки 10 целевых страниц или сервисов, путем указания необходимого URL или адреса IPv4/IPv6 и дополнительного номера порта приложения.

Аутентификация 802.1x

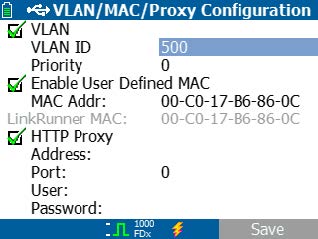

В данном режиме тестер позволяет включить аутентификацию 802.1х и установить скорость и дуплекс. Входящее в комплект ПО LinkRunner Manager Software поможет настроить тип 802.1x EAP, скачать сертификаты и ввести пароли.



Трассировка и идентификация кабелей

У Вас есть возможность отбирать свой кабель (порт) среди других при помощи встроенного тонального генератора и индуктивного щупа (опция). Цифровой режим генерации тона позволит работать на активных сетях и в условиях сильных помех, аналоговый служит для точного отбора необходимых проводников. Тестер может работать в удаленными идентификаторами (входят в комплект), что значительно ускоряет поиск нужных портов коммутатора или розеток пользователя.

Определение длины кабеля и повреждений

LinkRunner AT проверяет коммутационные кабели, используя встроенный порт схемы разводки. Измеряет длину линии и расстояние до обрыва проводников, способен обнаружить короткое замыкание перепутанные, расщепленные пары и жилы.

  • Измерение длины и расстояния до обрыва без заглушки с обратной стороны;
  • Тестирование патч кордов используя два встроенных порта;
  • Тестирование схемы разводки линии используя удаленный идентификатор WireView (входит не во все комплекты)

Режим Отражателя:

Режим отражателя пакетов прибора LinkRunner AT 2000 позволяет использовать его в качестве удаленного устройства во время испытаний пропускной способности LAN и WAN до 1 Гбит/с. Может быть запрограммирован на подмену MAC и/или IP-адресов. LinkRunner AT 2000 поддерживает отражение пакетов для:
  • NETSCOUT OptiView XG Network Analysis Tablet
  • EtherScope Network Assistant (снят с производства)
  • MetroScope Service Provider Assistant (снят с производства)
  • Любое устройство, генерирующее потоки 802,3 кадров или потоки пакетов IP

MAC + NetAlly - эта настройка фильтра позволяет LR-AT 2000 отражать пакеты только тогда, когда поле MAC-адреса назначения совпадает с собственным MAC-адресом LR-AT 2000 и полезной нагрузкой NetAlly.
MAC + IP - эта настройка обмена позволяет LR-AT 2000 менять местами MAC-адреса источника и назначения и IP-адреса для пакетов, которые отражаются обратно в анализатор.

Тестирование волоконно-оптического канала:

Просто вставьте нужный адаптер SFP в оптоволоконный порт в верхней части тестера и подключите оптоволоконный кабель к сети. Если к сети подключены и оптоволокно, и медный кабель RJ-45, приоритет имеет медное соединение.
На Рис. 27 показаны результаты работы коммутатора через оптоволоконное соединение с каналом, скорость 1000 Мбит / с, полнодуплексный режим с уровнем сигнала 7,35 дБмВт.

Адресация IP V4 / V6:

Проверка процесса автосогласования IPv4 DHCP, подсети и DHCP-сервера, а также проверка локальной и глобальной адресации IPv6 Link.

Сохранение результатов в защищенном облачном хранилище LINK-LIVE CLOUD SERVICE и формирование отчетов

Бесплатный облачный сервис Link-Live позволяет в автоматическом режиме загружать и сохранять результаты тестирования LinkRunner AT. Сервис оснащен возможностями фильтрации и поиска результатов измерения, он позволяет лучшим образом организовать хранение, анализ и совместный доступ к результатам тестирования всех приборов NetAlly, эксплуатируемых компанией. Хранение результатов и формирование отчетов об измерениях доступно также локально.

К каждому из отчетов можно как из тестера, так и непосрежственно в облачной службе добавить комментарий.





Тестирование сети Ethernet при помощи LinkRunner AT 2000, подключенного по оптике

Обзор сетевого тестера NetAlly (ранее Fluke Networks) LinkRunner AT2000

Обзор комплекта поставки и процесса тестирования кабеля при помощи NetAlly (ранее Fluke Networks) LinkRunner AT2000

Видео обзор возможностей NetAlly AirCheck G2

Видео обзор функции AirMapper для обследования WiFi сети

Презентация возможностей AirMapper Site Survey в рамках форума "Mobility Field Day"

Тестирование WiFi роуминга при помощи AirCheck G2

Видео уроки по работе с NetAlly AIRCHECK-G2

Урок 1. Тестирование WiFi сетей - Networks (49 минут)

  • Обзор интерфейсов AirCheck G2 и их назначения;
  • Общие настройки тестера;
  • Обзор меню, настроек и результатов тестирования в режиме Networks (Сети);
  • Сортировка и фильтрация результатов измерений по SSID, минимальному уровню сигнала, минимальному значению соотношению сигнал/шум, типу безопасности и др.;
  • Обзор результатов тестирования выбранной сети;
  • Обзор информации о подключенных к выбраной сети пользователей (информация о подключенных смартфонах, планшетах и т. д.);
  • Демонстрация удаленного управления тестером AirCheck.

Урок 2 (50 мин)

  • Часть 1. Тестирование WiFi сетей - Networks;

    • Тестирование WiFi роуминга при помощи анализатора AirCheck G2;
    • Настройка и использание iPerf сервера (аксессуар + бесплатное ПО);
    • Тестирование производительности WiFi сети при помощи iPerf сервера;
    • Установка пороговых значений для производительности сети для передачи данных (TCP) и медиа контента (UDP);
    • Тестирование гостевых сетей (с отдельным логином и паролем для каждого пользователя);

  • Часть 2 Проведение тестирования в разделе "Каналы" (Channels);

    • Просмотр количества точек доступа, работающих на каждом из каналов диапазонов 2,4 и 5 ГГц;
    • Отображение перекрывания сигналов точек доступов, работающих на разных каналах;
    • Отображение загруженности каждого из каналов WiFi и не WiFi трафиком, уровня сигналов, шумов и соотношения сигнал/шум;
    • Просмотр информации о каждой из WiFi сетей;
    • Просмотр временной диаграммы загруженности каналов WiFi и не WiFi трафиком;

  • Часть 3 Обзор меню "Точки доступа (Access Points)"

    • Отображение всех точек доступа и их характеристик;
    • Возможность фильтрации по различным параметрам

  • Часть 4. Обзор меню "Клиенты"

    • Отображение всех клиентов, подключенных к точкам доступа и информации о них;

    • Возможность фильтрации клиентов по различным параметрам;

    • Локализация местонахождения конкретного клиентского устройства.

Урок 3 (51 минута)

  • Часть 1. Обзор меню "Точки доступа (Access Points)"

    • Локализация местонахождения конкретной точки доступа.

  • Часть 2 Обзор меню "Клиенты"

    • Просмотр информации о клиентских устройствах и локализация их физического местонахождения.

  • Часть 3 Обзор меню "Помехи (Interferers)"

    • Отображение источников помех и их типа;

    • Отображение уровня сигнала каждого из источников, каналов, на которые оказывается воздействие, длительности воздействия и степени загрузки канала в %;

    • Локализация местонахождения источника помех.

  • Часть 4 Настройка и проведение автоматическиго тестирования

    • Установка порогов для измеряемых параметров;

    • Настройка тестирования целевых страниц или сервисов;

    • Определение не авторизированных точек доступа и др.

  • Часть 5 Тестирование Ethernet

    • Тестирование PoE
    • Определение скорости подключения и дуплекса;
    • МАС адрес, IP адрес, порт, VLAN и др.
    • Тестирование доступа к целевым страницам и сервисам в интернете;
    • Работа с облачным хранилищем результатов тестирования

Урок 4 Основные настройки Aircheck (36 мин.)

Видео Удаленный контроль NetAlly AirCheck G2

Опции и аксессуары NetAlly AirCheck G2

Фото Номер модели Состав комплекта
TEST-ACC Тестовый модуль (iPerf server) для приборов NetAlly (для тестирования производительности сети)
TEST-ACC-5PK Набор из пяти тестовых модулей (iPerf server) для приборов NetAlly (для тестирования производительности сети)
TEST-ACC-10PK Набор из десяти тестовых модулей (iPerf server) для приборов NetAlly (для тестирования производительности сети)
G2-HOLSTER Чехол для AirCheck G2
EXT-ANT Внешняя направленная антенна с коннектором RSMA, для ACK, 1T, LR,OPVXG
SM SOFT CASE Мягкий кейс для AirCheck G2
FL-MT-8200-63A Fluke Networks IT200 Probe - Цифровой индуктивный щуп антенна
  LION-REPL-BA Аккумулятор Li-ion для AIRCHECK G2
PWR-CHARGER Универсальное зарядное устройство, AC, 15v output
AIRCHECK-G2-1YS Контракт поддержки AllyCare Support на 1 год для AIRCHECK-G2
AIRCHECK-G2-3YS Контракт поддержки AllyCare Support на 3 года для AIRCHECK-G2

Аксессуары для NetAlly LinkRunner AT2000:

Фото Код товара Наименование
SFP-1000LX Волоконно-оптический трансивер SFP MM\SM LX Gig Fiber DDM 1310нм
SFP-1000SX Волоконно-оптический трансивер SFP MM SX Gig Fiber DDM 850нм
SFP-1000ZX Волоконно-оптический трансивер SFP ZX Gig Fiber DDM 1550нм

SFP-100FX		 волоконно-оптический трансивер SFP 100Base-FX Fiber DDM
WIREVIEW 1 Кабельный идентификатор WireView №1 для LinkRunner AT
WIREVIEW 2-6 Кабельные идентификаторы № 2-6
FL-MT-8200-63A Fluke Networks IT200 Probe - щуп индуктивный
WBP-LION Аккумулятор Li-on для LinkRunnet AT и Aircheck

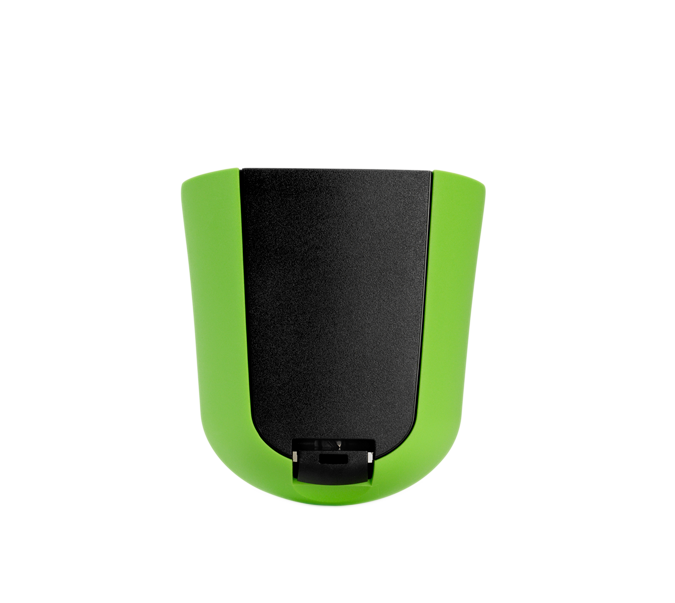

LRAT-AA-BATT Батарейный блок AA для LinkRunner AT и Aircheck
LRAT-Holster Чехол для LinkRunner AT
MS-AUTO-CHG Зарядное устройство с питанием от прикуривателя
PWR-CHARGER Блок питания для LinkRunner AT
LRAT-2000-1YS NetAlly LRAT-2000-1YS - контракт поддержки AllyCare Support на 1 год для LRAT-2000
LRAT-2000-3YS NetAlly LRAT-2000-3YS - контракт поддержки AllyCare Support на 3 года для LRAT-2000
Скачать инструкцию
Инструкция по эксплуатации AirCheck v5.1_2021 (рус.) Руководство пользователя для Тестового модуля (iPerf server) (рус.) Краткое руководство AirCheck G2 (рус.) Инструкция по эксплуатации AirCheck G2 v5.1_2021 (англ.) Руководство пользователя LinkRunner AT (рус.) Краткое руководство LinkRunner AT Руководство пользователя для LinkRunner AT (англ. 2021)
Дополнительные материалы
Информация о комплекте поставки (англ/рус) Datasheet LinkRunner AT (eng)
