Связьприбор ПОИСК 510 MASTER (2) - комплект трассо-дефектоискателя (с дефектоискателем Поиск-310Д-2M)

Артикул: POISK-510(2)

Товар не поставляется

Запросить аналоги Вопрос менеджеру

Гарантия: 24 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

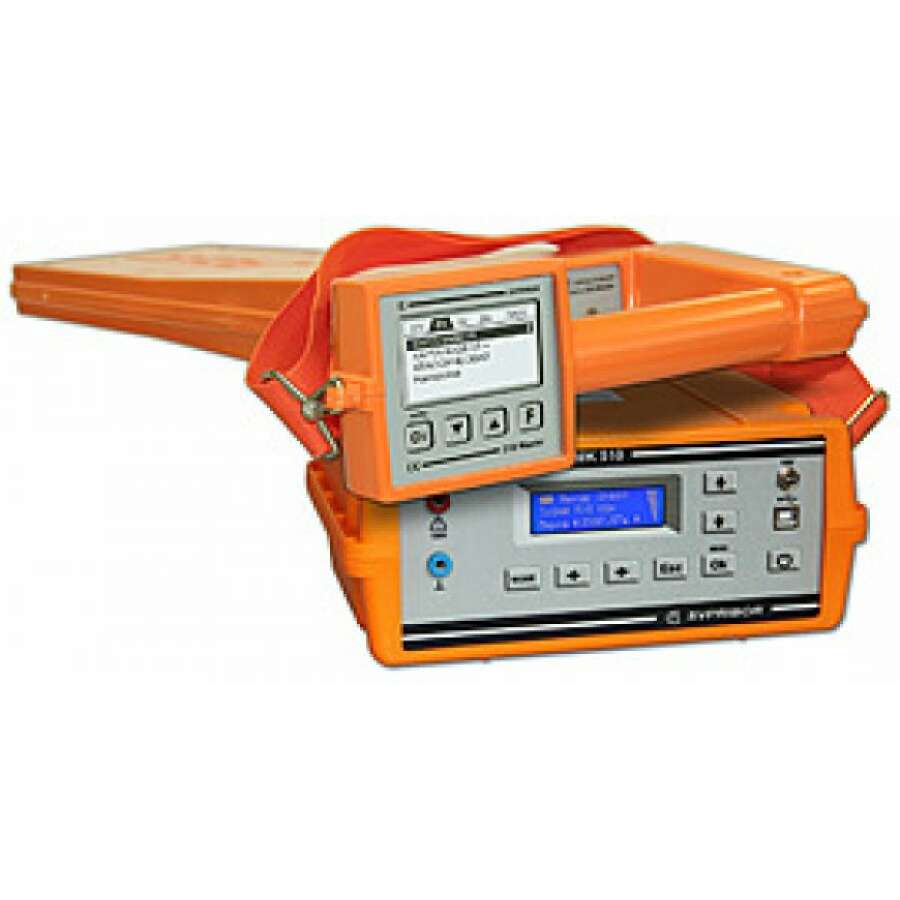

Комплект трассо-дефектоискателя СВЯЗЬПРИБОР ПОИСК 510 MASTER (2) состоит из приёмника, генератора и дефектоискателя. Трассо-дефектоискатель может работать в активном (при подключении генератора МК-510) и в пассивном режиме.

Приёмник принимает сигнал, излучаемый подземной трассой. В пассивном режиме приёмник анализирует сигнал, излучаемый силовыми кабелями, сетями радиотрансляции, а также широкополосный сигнал, переизлучаемый массивными металлическими коммуникациями.

В активном режиме поиска источником сигнала является генератор звуковой частоты, подключаемый к жиле искомого кабеля контактным или бесконтактным способом. Протекающий по кабелю переменный ток создает вокруг него магнитное поле, которое воздействует на датчики трассо-дефектоискателя.

Поиск трассы осуществляется по изображению на дисплее и звуковым способом (наушники и встроенный излучатель).

Дефектоискатель ПОИСК-310Д-2М применяется для определения места повреждения оболочки волоконно-оптических линий связи (ВОЛС), медных кабельных линий, трубопроводов (водо-, нефте- и газопроводов) с катодной защитой и без нее контактным методом.

Особенности СВЯЗЬПРИБОР ПОИСК 510 MASTER (2)

В комплект поставки входит приёмник 510 MASTER, генератор МК-510 и дефектоискатель ПОИСК-310Д-2М
Приёмник представляет собой удобный компактный моноблок с LCD-дисплеем
Генератор МК-510 обладает:
- широким диапазоном рабочих частот - от 250 до 35000 Гц
- возможностью регулировки выходной мощности - до 10 Вт
- гармоническим выходным сигналом
- внутренним индуктором для бесконтактного подключения к линии
- встроенным аккумулятором
Работа на частотах от 200 Гц до 26 кГц в пассивном режиме
Работа на частотах 273 Гц, 2 187,5 Гц, 6 562,5 Гц, 26 250 Гц в активном режиме (в комплекте с генератором МК-510)
Работа на любой частоте в диапазоне от 200 до 35 000 Гц (с применением стороннего генератора сигналов)
Поиск дефектов изоляции осуществляется с помощью дефектоискателя ПОИСК-310Д-2М, а отбор кабеля в пучке с помощью клещей КО-29
Методы для отыскания повреждения изоляции кабеля с помощью дефектоискателя ПОИСК-310Д-2М:
- контактный (штыри) – высокочувствительный поиск повреждений до 1 МОм
- фазовый двухчастотный (бесконтактный) – поиск повреждений в дополнение к контактному
- «НЧ-ВЧ» двухчастотный – позволяет в сложных городских условиях быстро отыскивать повреждения (замокшие муфты)
- клещи-отборник КО-29 на частоте 273 Гц ищет утечки "воздушки" и в зданиях/колодцах.

Комплект поставки

Приемники:

Приемник ПОИСК-310Д-2М - 1 шт.
Приемник 510 Master - 1 шт.
Руководство по эксплуатации - 2 шт.
Сумка для приемника ПОИСК-310Д-2М - 1 шт.
Сетевой адаптер - 2 шт.
Наушники - 2 шт.
Сумка для наушников - 2 шт.
Аккумуляторные батареи Ni-Mh типа «АА» (для OLED версии) - 8 шт.
Аккумуляторные батареи Ni-Mh типа «АА» (для LCD версии) - 10 шт.

Отборники:

Емкостной отборник пар - 1 шт.
Индуктивный отборник - 1 шт.

Дефектоискатель (поиск повреждений оболочки):

Контактный штырь - 2 шт.
Провод для подключения контактных штырей - 1 шт.
Сумка для контактных штырей - 1 шт.

Генератор:

Генератор МК-510 (АКБ встроена) - 1 шт.
Провод для подключения генератора к нагрузке - 2 шт.
Сетевой адаптер - 1 шт.
Магнитный контакт - 1 шт.
Штырь заземления - 1 шт.
Крокодилы - 2 шт.
Руководство по эксплуатации - 1 шт.
Сумка для переноски генератора ГК-310А-2 и МК-510 - 1 шт.

Технические характеристики приёмника 510 MASTER

Параметр	Значение
Активные частоты	273,5 ± 1 Гц 2187,5 ± 1 Гц 6562,5 ± 3 Гц 26 250 ± 12 Гц
Частоты, задаваемые пользователем	200 - 35 000 Гц
Полоса пропускания по уровню –3 дБ: для частоты 26 250 Гц для частоты 6562,5 Гц для частоты 2187,5 Гц для частоты 273,5 Гц	150 Гц 45 Гц 15 Гц 2,5 Гц
Максимально определяемая глубина залегания трассы	6 м
Точность измерения глубины	±5% + 0,1 м
Точность отыскания	10 см
Поиск повреждения изоляции с переходным сопротивлением	0 – 10 кОм
Полоса пропускания без фильтра, режим «СПЕКТР»	10 - 26 000 Гц
Питание: OLED версия LCD версия	аккумуляторы типа АА, Ni-Mh - 4 шт. аккумуляторы типа АА, Ni-Mh - 6 шт.
Время непрерывной работы при использовании аккумуляторов ёмкостью 2100 mА/ч: OLED версия LCD версия	13 ч 17 ч
Потребляемая мощность, без подогрева	не более 1,2 Вт
Время зарядки аккумуляторных батарей	4 ч
Температура эксплуатации	от -20 до +40°С
Габаритные размеры	257 х 88 х 685 мм
Вес (с аккумуляторами)	2 кг

Технические характеристики генератора МК-510

Параметр	Значение
Стандартные частоты генератора	273,4 ± 0,5 Гц 2187,5 ± 1 Гц 6562,5 ± 2 Гц 26 250 ± 3 Гц
Диапазон рабочих частот генератора	250 - 35 000 Гц
Диапазон автоматического согласования с сопротивлением нагрузки	1 - 500 Ом
Максимальная выходная мощность при сопротивлении нагрузки 50-500 Ом: в диапазоне частот 250 - 10 000 Гц в диапазоне частот 10 - 20 кГц в диапазоне частот 20 - 35 кГц	10 ± 1 Вт 5 ± 0,5 Вт 3 ± 0,5 Вт
Питание	от сети переменного напряжения (50 Гц, 220 В ± 20%) от встроенного аккумулятора (12 В, 4,5 А/ч)
Время непрерывной работы от встроенного аккумулятора при максимальной выходной мощности	3 ч
Время зарядки встроенного аккумулятора	6 ч
Температура эксплуатации	-20 ... +50°С
Габаритные размеры (без сумки)	233 х 102 х 176 мм
Габаритные размеры (с сумкой)	340 х 230 х 125 мм
Вес (включая аккумуляторную батарею, без сумки)	3 кг
Вес (включая аккумуляторную батарею и сумку)	4,9 кг

Технические характеристики приёмника ПОИСК-310Д-2М

Параметр	Значение
Активные частоты	273,5 ± 0,5 Гц (режим «НЧ-ВЧ») 2187,5 ± 1 Гц (режим «ПОИСК ТРАССЫ») 6562,5 ± 3 Гц (режим «ФАЗА»)
Чувствительность¹ для режима «ПОИСК ТРАССЫ»	11 мкВ (при максимальном усилении) 22 мВ (при минимальном усилении)
Полоса пропускания по уровню –3 дБ: для частоты 6562,5 Гц для частоты 2187,5 Гц для частоты 273,5 Гц	45 Гц 15 Гц 2,5 Гц
Максимально определяемая глубина залегания трассы	6 м
Точность измерения глубины²	±5%+10 см
Точность отыскания	10 см
Поиск повреждения изоляции с переходным сопротивлением³	0 – 1 МОм
Полоса приема в широкополосном режиме («СПЕКТР»)	10 - 20 000 Гц
Питание	аккумуляторы типа АА, Ni-Mh (4 шт.)
Время непрерывной работы при использовании аккумуляторов ёмкостью 2100 mА/ч	13 ч
Время зарядки аккумуляторных батарей	4 ч
Температура эксплуатации	от -20 до +50°С
Габаритные размеры приемника (без сумки)	138 х 68 х 187 мм
Вес приемника (без сумки)	0,65 кг
Габаритные размеры антенны	780 х 230 х 40 мм
Вес антенны	0,65 кг
Габаритные размеры приемника (в сумке)	230 х 110 х 170 мм
Вес приемника (с сумкой и аксессуарами)	1,1 кг

Примечания:

¹Минимальное напряжение рабочего сигнала на антенном входе приемника, которое соответствует 100 единицам сигнала на дисплее (регулятор усиления в соответствующем положении).

²Точность достигается после проведения настройки (раздел «ПРОВЕРКА ПРИБОРА»).

³Контактный или фазовый метод.
