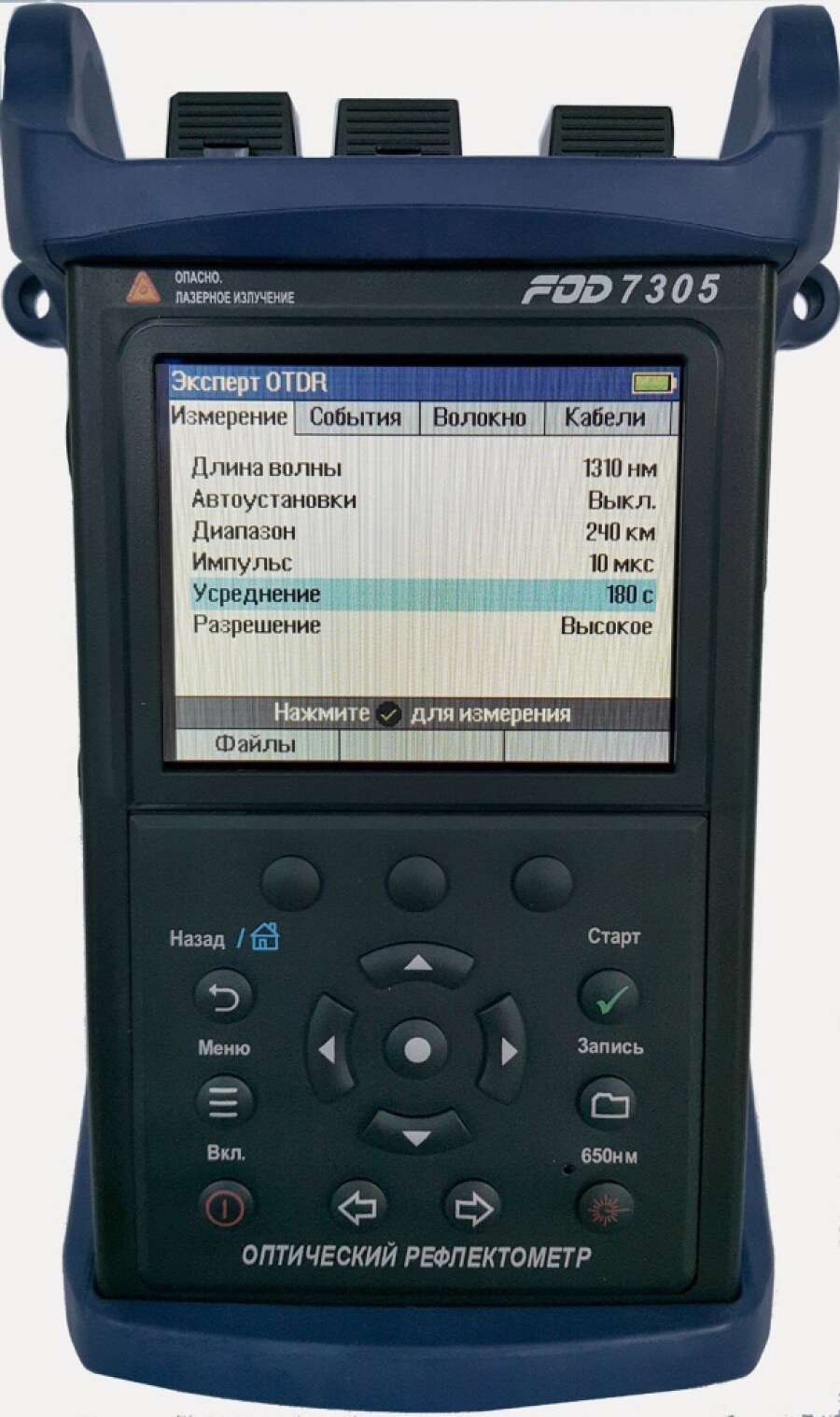

FOD-7305 - рефлектометр оптический (1310/1550 nm, SM, FC)

Артикул: FOD-7305

Товар не поставляется

Запросить аналоги Вопрос менеджеру

Гарантия: 12 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

Рефлектометр FOD-7305 предназначен для технических работников, обслуживающих или строящих волоконно-оптические линии. Основным назначением является быстрое отыскание повреждений коротких и средних волоконно-оптических линий длиной до 50 км. Особенно удобен прибор при обслуживании систем FTTH (”волокно в дом”).

Оптический рефлектометр FOD-7305 объединяет в себе оптический рефлектометр на длине волны 1310 и 1550 нм, измеритель оптической мощности, источник оптического излучения с возможностью генерировать модулированный сигнал, а также яркий определитель обрывов волокна.

Комплект поставки FOD-7305

Оптический рефлектометр FOD-7305
Аккумулятор Li-Ion
Зарядное устройство
USB кабель для подключения к ПК
Защитный резиновый кожух (установлен на рефлектометре)
Сумка для переноски
Эксплуатационная документация
Адаптеры (установлены на рефлектометре):
- FOD-5052 - FC UCI (разъем рефлектометра (OTDR) и источника (OLS))
- FOD-5060 - универсальный UCI 2,5 (разъем измерителя мощности (OPM))
- FOD-5067 - универсальный 2,5 мм (разъем визуализатора повреждений (VFL))

Технические характеристики FOD-7305

Оптический рефлектометр
Рабочие длины волн	1310 ±20 / 1550 ±20 нм
Разрешающая способность	0,05 м при трассе менее 1,5 км
Тип волокна	SM, 9/125 мкм
Динамический диапазон¹	34/32 дБ при 10 мкс и 3 мин
Длительность импульса	5; 10; 30; 100; 300; 1000; 3000; 10000 нс
Диапазоны измерений расстояния	0,25; 0,5; 1; 1,5; 3; 6; 15; 30; 60; 120; 240 км
Мертвая зона по затуханию²	3,5 м
Мертвая зона по событиям²	0,8 м максимум
Источник оптического излучения
Выходная мощность непрерывного излучения	0,5 мВт
Внутренняя модуляция	0,27; 0,33; 1; 2 кГц непрерывное Wave ID
Длина волны излучения	1310 / 1550 нм
Стабильность	0,25 дБ / 60 мин
Измеритель средней мощности
Длина волны калибровки	1310 / 1490 / 1550 / 1625 / 1650 нм
Измеряемая мощность	от -50 дБ до +23 дБ
Разрешение	0,01 дБ
Тип фотодиода, диаметр площадки	InGaAs, 1мм
Индикация результатов измерений	одновременно до трех длин волн
Размерность	дБ, дБм, мВт, мкВт, нВт
Визуализатор повреждений VFL
Длина волны излучения	635 нм
Тип излучателя	лазерный диод
Выходная мощность излучения	не менее 0,8 мВт в SM волокне 9/125 мкм
Модуляция	CW; 2 Гц
Общие параметры
Возможные типы адаптеров	FC, SC, ST, LC, универсальный 2,5 мм
Размеры	190 х 112 х 50 мм
Вес	730 г
Время непрерывной работы от встроенной батареи	10 ч
Память	встроенная SD-карта на 1000 трасс
Тип файла	.SOR
Температура эксплуатации	от -10 ºС до +50 ºС
Питание	Li-Ion батарея или блок питания 100-240 В / 50-60 Гц
Интерфейс	USB

¹- SNR=1

²- при уровне отражения -45 дБ и длительности импульса 5 нс

Основные функции FOD-7305

Полная автоматизация измерений
Оптический рефлектометр, источник оптического излучения, измеритель средней мощности, визуализатор повреждений волокна в одном компактном приборе
Измерение на двух длинах волн 1310 и 1550 нм одновременно или независимо
Большая внутренняя память
USB порт позволяет записать файлы на компьютер без специальных программ
Короткие мертвые зоны:
- 0,8 м (типичное значение) по событиям
- 3,5 м (типичное значение) по затуханию
Разрешающая способность: 5 см (в диапазонах менее 1,5 км)
Яркий цветной экран, позволяющий работать на солнце
Время включения прибора после длительного хранения: 5 с
Графическое представление результатов измерений "LinkMap" в виде схематического изображения всех ключевых соединений и событий линии
Возможность совместной работы рефлектометра с автономным цифровым видеоскопом FOD-6001

Опции и аксессуары для FOD-7305

Адаптеры OTDR (порт оптического рефлектометра), применяемые с прибором:

FOD-5052 - адаптер FC UCI;
FOD-5053 - адаптер SC UCI;
FOD-5054 - адаптер ST UCI;
FOD-5055 - адаптер универсальный UCI;
FOD-5056 - адаптер LC UCI.

Адаптеры OPM (порт измерителя оптической мощности), применяемые с прибором:

FOD-5060 - адаптер универсальный OPM UCI 2,5 mm для FOD-1208/73XX;
FOD-5061 - адаптер универсальный OPM UCI 1,25 mm для FOD-1208/73XX;
FOD-5062 - адаптер OPM FC для FOD-1208/73XX;
FOD-5063 - адаптер OPM ST для FOD-1208/73XX;
FOD-5064 - адаптер OPM SC для FOD-1208/73XX;
FOD-5065 - адаптер OPM LC для FOD-1208/73XX.

Адаптеры VFL (порт источника видимого излучения 635 нм), применяемые с прибором:

FOD-5066 - адаптер универсальный 1,25 mm (VFL) для FOD-1208/73XX;
FOD-5067 - адаптер универсальный 2,5 mm (VFL) для FOD-1208/73ХХ.

Волоконно-оптический цифровой видеоскоп:

FOD-6001
