ТОПАЗ-9400-A-31-55-62-PMH - универсальный оптический рефлектометр 1310/1550/1625 нм (41/40/39 дБ) ,-60..+20 дБм / VFL

ТОПАЗ-9400-A-31-55-62-PMH - универсальный оптический рефлектометр 1310/1550/1625 нм (41/40/39 дБ) ,-60..+20 дБм / VFL

Артикул: ss-9400-A-31-55-62-PMH

Цена: 320 000 ₽

Средний срок поставки: 1-3 недели

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 ₽
320 000 ₽
Вопрос менеджеру
Гарантия: 24 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

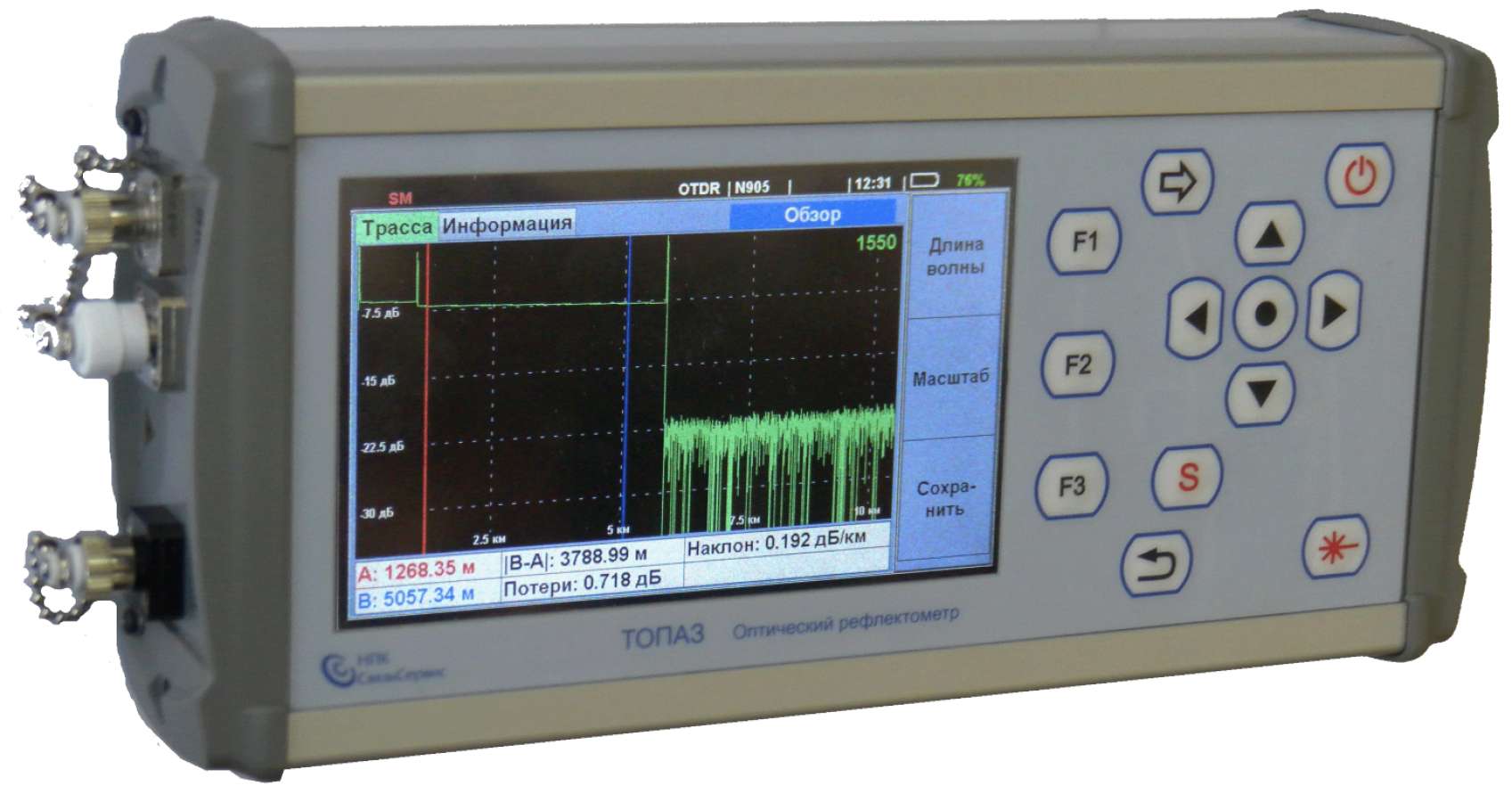

Универсальный оптический рефлектометр ТОПАЗ-9400-A-31-55-62-PMH со встроенным измерителем мощности, источником излучения и визуальным локатором дефектов волокна служит для проведения паспортизации, тестирования и поиска дефектов на всех видах оптоволоконных линий от локальных сетей и сетей доступа до городских и магистральных сетей. Благодаря большому динамическому диапазону и встроенным измерителю мощности и источнику излучения прибор эффективен при тестировании PON.

Особенности ТОПАЗ-9400-A-31-55-62-PMH

  • Три длины волн в одном приборе: 1310/1550/1625 нм
  • Возможность тестирования действующих («живых») линий на длине волны 1625 нм
  • Три режима измерений: Реальное время, Авто, Эксперт
  • Автоматический выбор параметров тестирования линии
  • Автоматическая проверка качества подключаемых оптических разъемов
  • Автоматическая проверка наличия оптического сигнала в измеряемом волокне
  • Высокое разрешение облегчает обнаружение и оценку дефектов в волокне
  • Измеритель мощности, источник излучения и визуальный локатор повреждений в одном корпусе
  • Измеритель мощности и источник в режиме идентификации длины волны совместимы с приборами ТОПАЗ-7000-А / ТОПАЗ-7000-АL / ТОПАЗ-7000-AR/ARX
  • Запись в память более 1000 результатов измерений (файл в формате Bellcore / Telcordia)
  • Формирование имени файла по шаблону
  • Программное обеспечение для обработки и хранения данных измерений
  • Обновление внутреннего ПО прибора через USB
  • 5-дюймовый цветной сенсорный дисплей с подсветкой и высоким разрешением
  • Автономная работа с помощью встроенной аккумуляторной батареи из двух Li-Ion элементов 18650, а также возможности питания от USB или внешнего блока питания 5 В
  • В случае исчерпания ресурса батареи есть возможность самостоятельной замены элементов батареи

Комплект поставки

  1. Оптический рефлектометр ТОПАЗ-9400-A-31-55-62-PMH – 1 шт.
  2. Блок питания от сети 220 В – 1 шт.
  3. Аккумуляторная батарея Li-Ion 18650 (встроена в прибор) – 1 шт.
  4. Шнур оптический FC/UPC-FC/UPC, 2 м – 1 шт.
  5. Кабель соединительный USB, 1,8 м – 1 шт.
  6. Футляр для переноски прибора – 1 шт.
  7. Диск с программным обеспечением – 1 шт.
  8. Руководство по эксплуатации – 1 шт.

Технические характеристики ТОПАЗ-9400-A-31-55-62-PMH

Характеристики рефлектометра
Тип оптоволоконной линии одномод (SM)
Рабочие длины волн 1310 / 1550 / 1625 нм
Динамический диапазон (SNR=1, зондирующий импульс 10 мкс, время усреднения 3 мин.)

41 / 41 / 41 дБ
Мертвая зона по событию (импульс 5 нс, отражение <-45 дБ, длина линии менее 5 км) 0,8 м
Мертвая зона по затуханию 4,5 м
Режимы работы

авто
эксперт
обзор (реальное время)
Длина линии 0,25 – 300 км
Память результатов измерения более 1000 трасс
Формат файлов Telcordia Tech. SR-4731
Длительность импульса

5, 10, 20, 50, 100, 300, 1000, 3000, 10000, 20000 нс
Интервал дискретизации 0,2 – 20 м
Погрешность измерения расстояния ±(1+0,005% * длина + интервал дискретизации) м
Погрешность измерения затухания 0,05 дБ/дБ
Характеристики визуального локатора дефектов (VFL)
Длина волны 650 нм
Источник излучения лазер
Характеристики источника оптического излучения (LS)
Рабочая длина волны источника излучения 1310±30 / 1550±30 / 1625±30 нм
Выходная мощность > -2 дБм
Ширина спектра ≤ 5 нм
Нестабильность выходного уровня (за 4 часа) 0,25 дБ
Характеристики измерителя оптической мощности (PM)
Диапазон измерения оптической мощности от -60 до +26 дБм
Погрешность 0,3 дБ
Разрешение 0,01 - 0,001 дБ
Длины волн калибровки 850, 1300, 1310, 1490, 1550, 1625 нм (установка значения из диапазона 800 … 1650 нм с шагом 1 нм)
Единицы измерения мВт, дБм, дБ
Общие параметры
Дисплей цветной, ЖК, сенсорный, диагональ 5”, 800х480 точек
Габаритные размеры 235 х 110 х 55 мм
Вес 0,9 кг
Питание
  • встроенная Li-Ion аккумуляторная батарея 18650 (3,7 В, 3,0 А/ч)
  • адаптер / зарядное устройство 220 В, 2 А, 50Гц
  • USB (компьютер, Power Bank)
Время непрерывной работы от встроенных аккумуляторов не менее 8 ч
Интерфейсы для подключения к ПК

USB 2.0 (тип-B)

USB-flash (тип-A)
Скачать инструкцию
Руководство пользователя. Рефлектометры оптические серии ТОПАЗ-9400
