Артикул: JD-E41CWDM10L
Товар не поставляется
Дополнительные услуги:

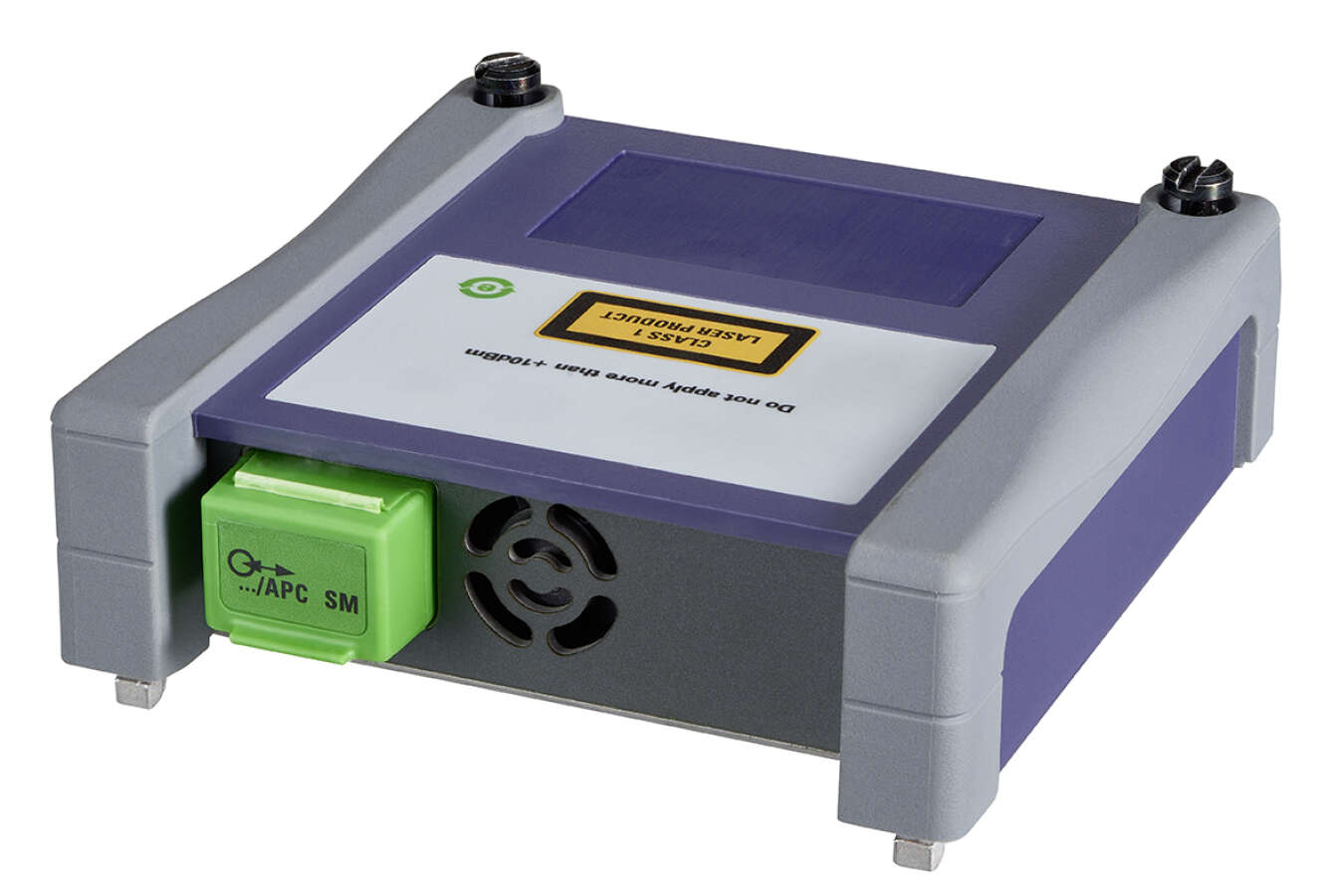

Модуль рефлектометра для платформ MTS-2000/4000/5800v2 компании Viavi для тестирования и обслуживания C-RAN, DAS, CWDM сетей операторов связи на длинах волн 1271-1451 нм.
Возможности и особенности:
- настройка автоматического мультитестирования,
- возможность интеграции рефлектограммы в SLM (опция отображения рефлектограммы в виде иконок, заказывается отдельно),
- 18 длин волн CWDM в двух модулях,
- простые понятные таблицы с результатами,
- мгновенное обнаружение трафика на линии,
- встроенный CW источник излучения с возможностью настроить модулированный сигнал ( длины волн как у самого модуля OTDR),
- можно комбинировать с CWDM анализатором спектра (COSA-4055) для измерений длин волн и уровней мощности в активных каналах,
- обслуживание и строительство линий С-RAN, DAS и сетей моблиьных операторов.
Применение:
- тестирование CWDM сетей без прерывания трафика на активных каналах,
- выявление неисправностей и их местонахождение во время эксплуатации. не нарушая при этом трафик в канале,
- квалификация сетей доступа.
| Параметр | Значение |
| Длина волны, нм | 1271/1291/1311/1331/1351/1371/1391/1411/1431/1451 |
| Динамический диапазон | 35 дБ |
| Ширина импульса | 10 нс – 20 мкс |
| Мертвая зона по событию, м | 1,5 |
| Мертвая зона по затуханию, м | 5 |
| Источник излучения | Длина волны как у модуля OTDR |
| Выходная мощность -3,5 дБм | |
| Режим работы: CW, 270 Гц, 330 Гц, 1кГц, 2кГц | |
| Автоматическое определение трафика | Есть |
| Класс лазера | 1 (IEC), 1 (21CFR) |
| Вес, кг | 0,350 |
| Размеры ( Ш х Д х В), м | 0,128 х 0,134 х 0,04 |
| Измерение расстояния | |
| Диапазон экрана | с 0,5 до 260 км |
| Разрешение экрана | 1 см |
| Разрешение курсора | от 1 см |
| Разрешение выборки | от 4 см |
| Режим | Автоматический или 2 курсора |
| Измерение затухания | |
| Режим | Автоматический, ручной, 2- точечный, 5-точечный или LSA |
| Диапазон разрешения экрана | от 1,25 дБ до 55 дБ |
| Разрешение экрана | 0,001 дБ |
| Линейность затухания | ± 0,03 дБ/дБ |
| Разрешение курсора | от 0,001 дБ |
| Порог | от 0,01до 5,99 дБ с шагом 0,01 дБ |
| Измерение отражений/ ORL | |
| Режим работы | автоматический или ручной |
| Точность | ± 2 дБ |
| Разрешение экрана | 0,01 дБ |
| Порог | от -11 до -99 дБ с шагом 1 дБ |
