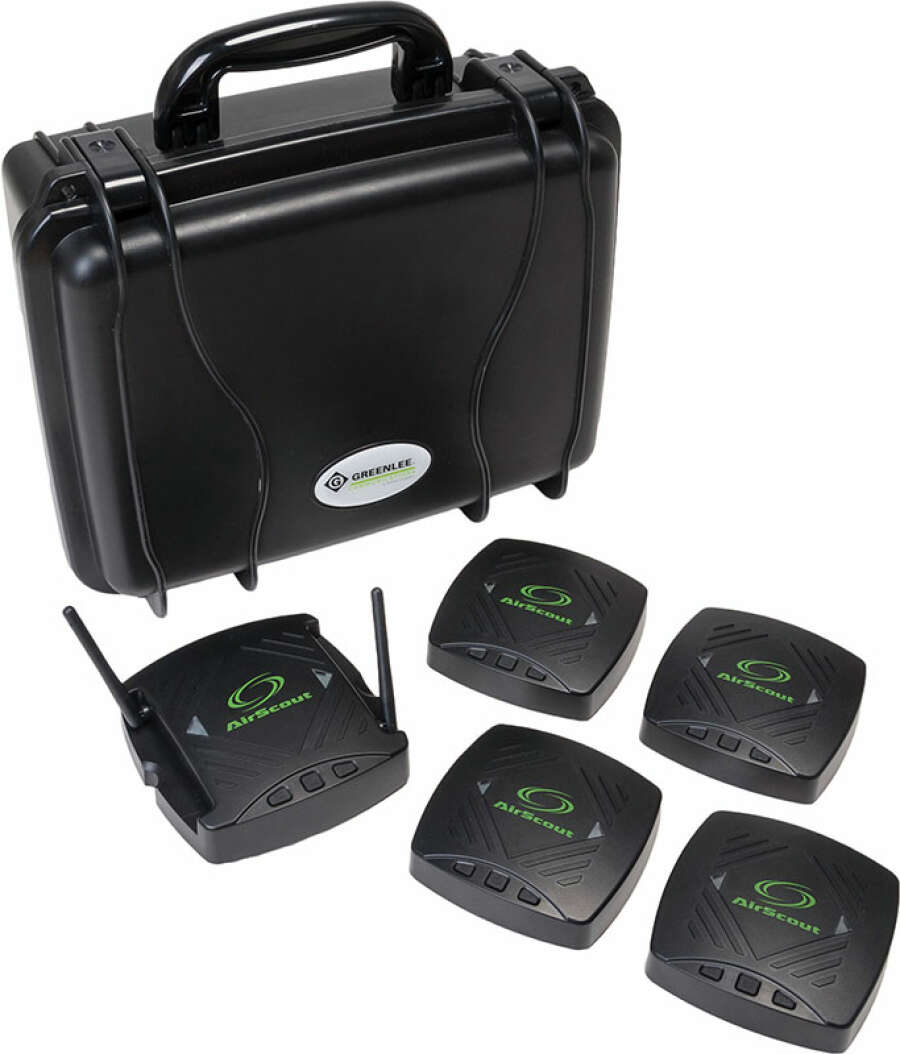

Greenlee AirScout 304 Residential - анализатор WiFi сети с 4-мя удаленными клиентами

Потратьте чуть больше 10 минут на просмотр серии коротких видеоинструкций по работе с анализатором беспроводных сетей Greenlee AirScout Residential и научитесь проектировать новую, или оптимизировать характеристики существующей Wi-Fi сети!

Урок 1. Основные настройки AirScout Residential перед выполнением тестирования

Продолжительность: 2:40 мин.

• Обзор основного меню и режимов тестирования;
• Заполнение номера заявки и типа выполненных работ, а также данных клиента, которые будут отображаться в отчете (исходящая и входящая скорость предоставляемого доступа, адрес, телефон).

Урок 2. Подготовка к диагностике или проектированию WiFi сети в режиме AirScout Test

(Проектирование сети или ее диагностика без использования пользовательской точки доступа)

Продолжительность: 2:18 мин.

• Выбор базового плана помещения, включая многоэтажные планировки;

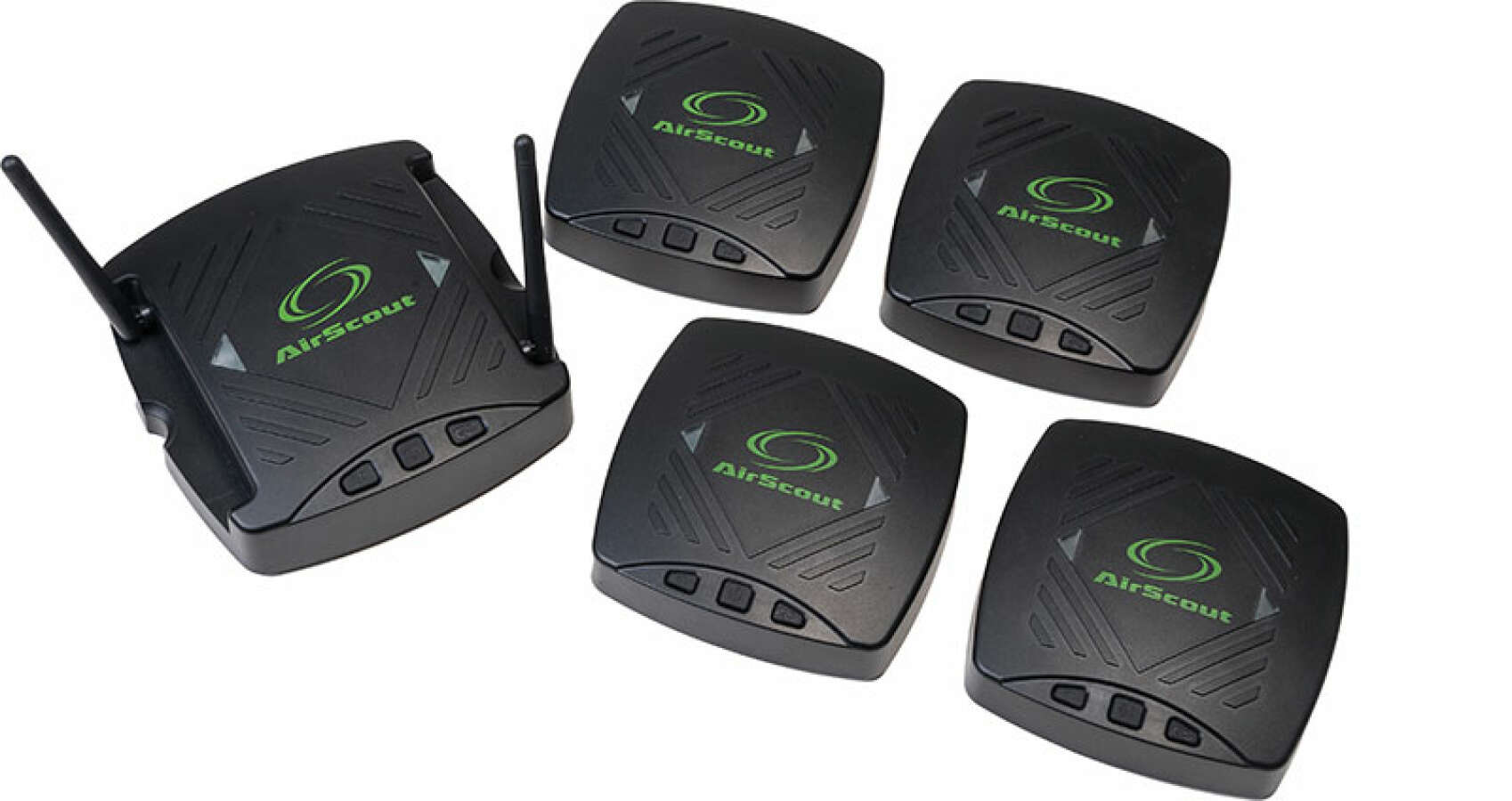

• Установка базового контроллера анализатора и удаленных клиентов. Базовый контроллер устанавливается в месте размещения (или предполагаемого размещения) точки доступа и иммитирует работу точки доступа, генерируя трафик различного характера: Web серфинг, стандартное видео, HD видео, 4К видео. Для каждого из указанных типов трафика в последующем будет построена отдельная тепловая карта. Удаленные клиенты устанавливаются в местах размещения пользователей (телевизор с WiFi приемником, персональный компьютер, смартфоны, планшеты и др пользователи).

Урок 3. Подготовка к диагностике WiFi сети в режиме Client Gateway Test

(Диагностика существующей беспроводной сети через пользовательскую точку доступа)

В этом режиме базовый контроллер подключается к существующей точке доступа клиента и использует ее приемопередатчик, что позволяет получить характеристики существующей сети и найти пути по их улучшению.

Продолжительность: 2:47 мин.

• Подключение анализатора к пользовательской точке доступа;
• Обозначение в плане помещения месторасположения точки доступа, репитеров и пользователей сети.

Урок 4. Тестирование WiFi сети при помощи Tempo AirScout Residential

Продолжительность: 4:05 мин.

• Запуск предварительного тестирования сети. В ходе диагностики, анализатор, посредством передачи данных к каждому из удаленных клиентов и обратно, оценивает характеристики сети и выдает рекомендации по:
  • оптимальному расположению точки доступа
  • выбору оптимального частотного диапазона
  • выбору оптимального канала.

         Инженеру поредоставляется возможность согласиться с рекомендациями, или отклонить их.

Урок 5. Интерпретация результатов тестирования и формирование отчета анализа беспроводной сети при помощи Tempo AirScout Residential

Продолжительность: 2:17 мин.

• Результатом окончательного анализа является следующая информация:
  • тепловая карта по мощности сигнала, помехам, загруженности, а также тепловые карты для различного типа трафика.
  • характеристики каждого из клиентов беспроводной сети с оценкой уровня сигнала, полосы пропускания и типа трафика, который может быть использован клиентом (интернет серфинг, стандартное видео, HD видео, 4K видео).
  • информация об использовании канала в графическом и табличном виде
  • список окружающих сетей с данными об их MAC адресах, номерах и ширине каналов, частоте и уровню принимаемого от них сигнала
  • оценка качества сервиса для каждого из клиентов беспроводной сети (по 5-ти бальной шкале).
• Если полученный результат не удовлетворяет поставленным требованиям, анализатор предоставляет возможность внести изменения:
  • добавление дополнительных репитеров для устранения "мертвых зон"
  • применение точки доступа более высокого класса (фактическое наличие точки доступа более высокого класса в момент проектирования не требуется, контроллер позволяет симмитировать ее характеристики.)
• Результаты тестирования могут быть сохранены в облачном хранилище, для просмотра и анализа специалистами удаленно.
• Програмное обеспечение позволяет добавить к результатам тестирования комментарии
