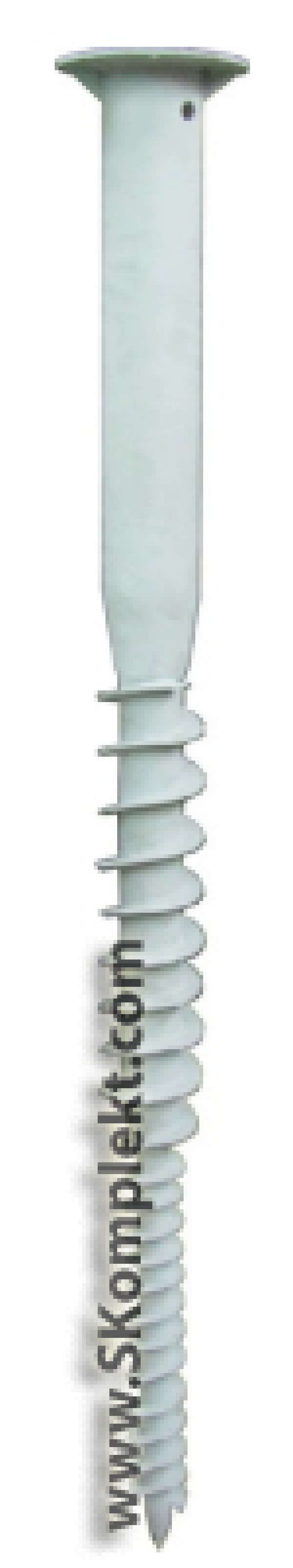

SW-114-2000 Винтовой фундамент для молниеприёмников NordWerk (до 12 метров)

Винтовой фундамент SW-114-2000 предназначен для установки молниеприёмников NordWerk высотой до 12 метров (МСАП-6, МСАП-9, МСАП-10, МСАП-12).

Расчетная нагрузка на суглинке (с учетом коэффициента безопасности 2): около 6,6 тн.
Вес фундамента: 25 кг.
Материал: сталь, ГОСТ 380-94.
Тип покрытия: горячее цинкование или цинкосодержащая краска.
Способ установки: вручную (2 человека), или с помощью специального оборудования.
На фланце 3 отверстия d=17 мм.
Срок службы: не менее 100 лет.
Расчет и монтаж винтовых свай необходимо вести с учетом положений и требований:
· СНиП 2.01.07-85 Нагрузки и воздействия (СП 20.13330.2011);
· СНиП 2.02.01-83 Основания зданий и сооружений;
· СП 50-101-2004 Проектирование и устройство оснований и фундаментов зданий и
сооружений;
· СНиП 23-01-2003 Строительная климатология;
· СНиП 2.02.03-85 Свайные фундаменты;
· СНиП 2.02.04-88 Основания и фундаменты на вечномёрзлых грунтах;
· ГОСТ 25100-95 Грунты. Классификация.
