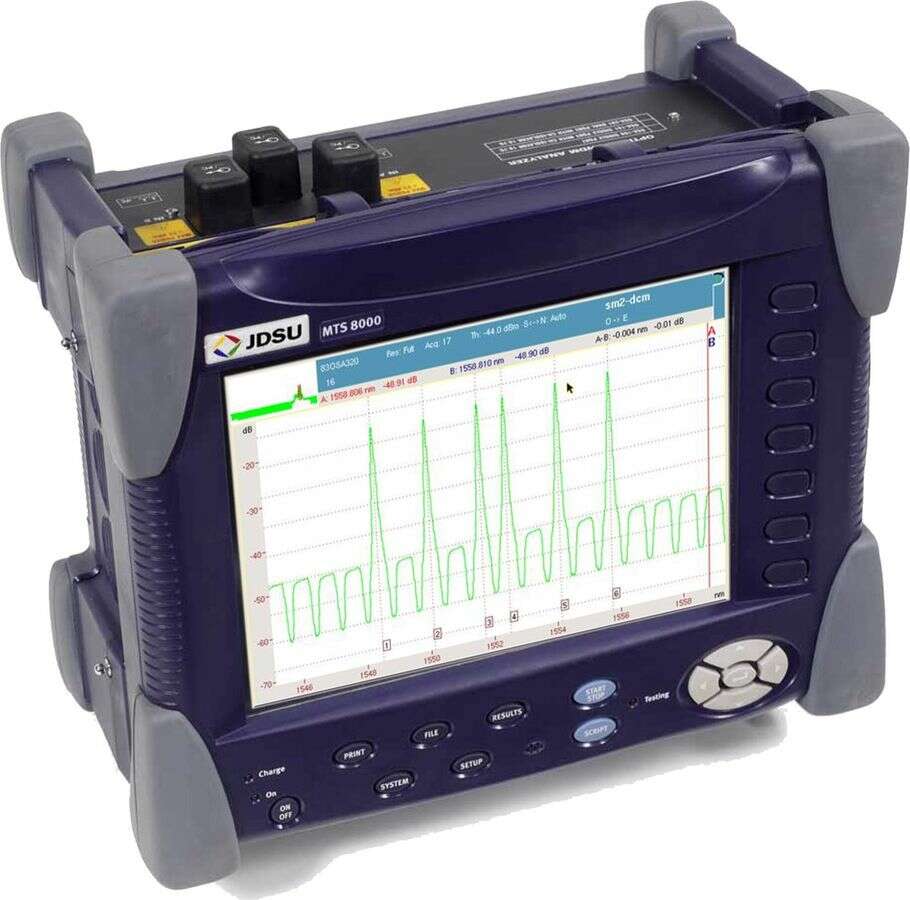

VIAVI OSA-500 – это анализатор оптического спектра, применяемый при запуске и обслуживании сетей CWDM и DWDM. Выполнен он в виде сменного модуля для платформы MTS-8000. Модуль крепится непосредственно к платформе и не требует дополнительного держателя.
Анализатор спектра VIAVI OSA-500 – это передовое высокопроизводительное решение для тестирования полного диапазона оптического спектра CWDM и DWDM систем. Модуль является лидирующим в отрасли по оптическому разрешению полосы пропускания в 0,038нм. Это позволяет тестировать производительность DWDM систем с очень плотным разносом каналов 25ГГц. OSA-500 улучшает динамический диапазон оптических фильтров, это дает возможность измерять самые высокие значения OSNR DWDM систем.
Также OSA-500 используется для обслуживания CWDM систем в сетях CATV, сетях доступа или мобильного транспорта.
Анализатор оптического спектра VIAVI OSA-500 включает в себя внутренний калибратор длины волны, который гарантирует непревзойденную точность длины волны 0,01нм без внешней калибровки.
Все модули OSA-500
| Спектральные измерения | |||||||||||||
| Диапазон длин волн | 1250 – 1650 нм | ||||||||||||
| Разрешаюшая способность по полосе пропускания (FWHM)2 | 0,38 нм | ||||||||||||
| Абсолютная точность длины волны2 | ± 0,01 нм | ||||||||||||
| Референтная длина волны | Внутренняя, физическая константа | ||||||||||||
| Период рекалибровки длины волны | Внутренняя рекалибровка (не требует заводской рекалибровки) | ||||||||||||
| Дискретность цифровой индикации | 0,001 нм | ||||||||||||
| Количество точек измерений | 120 000 | ||||||||||||
| Измерение мощности | |||||||||||||
| Динамический диапазон3 | - 70 до + 23 дБм | ||||||||||||
| Абсолютная точность2,4 | ±0,5 дБ | ||||||||||||
| Общая безопастная мощность5 | +23 дБм | ||||||||||||
| Дискретность цифровой индикации | 0,01 дБ | ||||||||||||
| Линейность6 | ±0,1 дБ | ||||||||||||
| Равномерность (flatness)7 | ±0,25 дБ | ||||||||||||
| WDM измерения | |||||||||||||
| Глубина спектрального разрешения (optical rejection ratio)2 | |||||||||||||
| при ±0,2 нм (разнос каналов 50 ГГц) | 45 dBc | ||||||||||||
| при ±0,4 нм (разнос каналов 100 ГГц) | 50 dBc | ||||||||||||
| Разнос каналов | 25 до > 200 ГГц, CWDM | ||||||||||||
| Количество оптических каналов | 256 | ||||||||||||
| Сигналы данных | до 1 TBps | ||||||||||||
| Форматы модуляции | NRZ/RZ-OOK, DB, PSBT, CSRZ, DPSK, BPSK, QPSK, PM QPSK | ||||||||||||
| Время сканирования (включая WDM анализ) | |||||||||||||
| весь диапазон | < 5c | ||||||||||||
| C-диапазон | 1c | ||||||||||||
| Режимы измерения | |||||||||||||
| Анализ | WDM, Drift, DFB, LED, FPL | ||||||||||||
| Формат вывода на дисплей | Графический, WDM таблица | ||||||||||||
| Оптические интерфейсы | |||||||||||||
| Оптический порт | Универсальный SM-PC, универсальный SM-APC | ||||||||||||
| Коннекторы | FC, SC, ST, LC, DIN | ||||||||||||
| ORL12 | > 35 дБ | ||||||||||||
| Общие параметры | |||||||||||||
| Вес модуля | 2,2 кг | ||||||||||||
| Габариты модуля | 50 х 250 х 305 мм | ||||||||||||
| Температура эксплуатации | 0 до +45°С | ||||||||||||
| Температура хранения | -20 до +60°С | ||||||||||||
| Относительная влажность | 0 до 95% без конденсата | ||||||||||||
Передовые оптические характеристики
Модуль VIAVI OSA-500 сочетает в себе лучшие характеристики: широкий динамический диапазон,
высокое разрешение и точное измерение длины волны. Модуль оснащен внутренним источником опорной длины волны, который позволяет осуществлять калибровку даже в ходе измерений. Внутренний калибратор основан на физически постоянном эталоне. Он гарантирует непревзойденную точность длины волны в течении всего срока службы модуля без необходимости внешней калибровки, что экономит эксплуатационные расходы.
Автотест
С модулем VIAVI OSA-500 удобно работать как начинающим, так и опытным инженерам. Режим “Автотест” гарантирует простоту измерений DWDM тестов: автоматически определяет WDM каналы, выбирает соответствующий диапазон длин волн, проводит масштабирование и квалификацию системы в соответствии с заранее определенными параметрами.
Гибкость измерений
Для проверки эффективности работы системы DWDM доступны:
Итоговые отчеты предоставляются в 4 срезах отклонения измеренных параметров: средние, минимальные, максимальные и стандартные значения.
Тест “Прошел/Не прошел”
Оценка результатов по критерию “Прошел/Не прошел” основана на предконфигурированных сигналах тревоги. Графический и табличный форматы вывода информации помогают при работе с несколькими каналами DWDM системы, когда на одном экране отображаются полный набор результатов по всем каналам с индикацией “Прошел/Не прошел”.
Измерение высокоскоростных сигналов и сигналов с новыми форматами модуляции
Сигналы со скоростью передачи данных 10 Гбит/с и выше имеют большую оптическую пропускную способность, чем разрешающая способность полосы пропускания анализатора спектра OSA. С новыми форматами модуляции такими как дуобинарная (duobinary - DB), дифференциальная фазовая модуляция (DPSK), квадратурная фазовая модуляция (QPSK) спектральная форма сигнала меняется от одного до нескольких пиков. Обычные анализаторы спектра неправильно определяют центральную длину волны и общую мощность сигнала таких систем передач.
VIAVI OSA-500 готов к таким ситуациям, поскольку он имеут новый анализатор сигнала, который может точно определять общую мощность канала и центральную длину волны модулированных сигналов.
Встроенные тестовыевозможности
В модуле OSA-500 встроены приложения для тестирования оптических усилителей (EDFA) и лазерных источников (DFB), которые облегчают проверку сетевых компонентов.
Измерение дрейфа (Drift)
Для мониторинга производительности необходимо измерения основных параметров в течении времени. Встроенное приложение тестирования дрейфа предоставляет информацию о мощности, длине волны и отношении “сигнал/шум” OSNR в определяемых клиентом временных рамках в графическом и цифровом вариантах. Измерения дрейфа играет важную роль в CWDM сети с неохлаждаемым лазером, который имеет характерную длину волны 0,1 нм / ° C.
Тестирование PMD
Совместно с тестированием PMD (поляризационно модовой дисперсии), модуль OSA-500 может измерять дифференциальную групповую задержку DGD (differential group delay), которая характеризует PMD оптических волокон и систем. Измерение основано на методе использования фиксированного анализатора (TIA/EIA FOTP-113), широкополосного источника и переменного поляризатора.
