ZANDZ ZZ-200-002 Комплект молниезащиты для частного дома с двускатной кровлей без дымоходных труб

Готовый комплект молниезащиты ZANDZ для частного дома с двускатной кровлей без дымоходных труб ZZ-200-002 - содержит все необходимое для организации надежной и долговечной системы внешней молниезащиты Вашего дома.

Применим для:
Объектов относящихся к 3-й категории молниезащиты согласно РД 34.21.122-87 и к обычным, согласно СО 153-34.21.122-2003.
Комплект обеспечивает надежность системы – не менее 0,9.

Характеристики защищаемого объекта:

• Тип крыши: двускатная, без дымоходных труб
• Высота стен: до 9 м
• Высота в коньке: не менее 12 м
• Размеры дома: не более 10х25 м
• Материал кровли:  разновидности битумных черепиц (гибкая черепица), металлочерепица и иной металлический профилированнйе лист,  шиферные или андулиновые кровли;

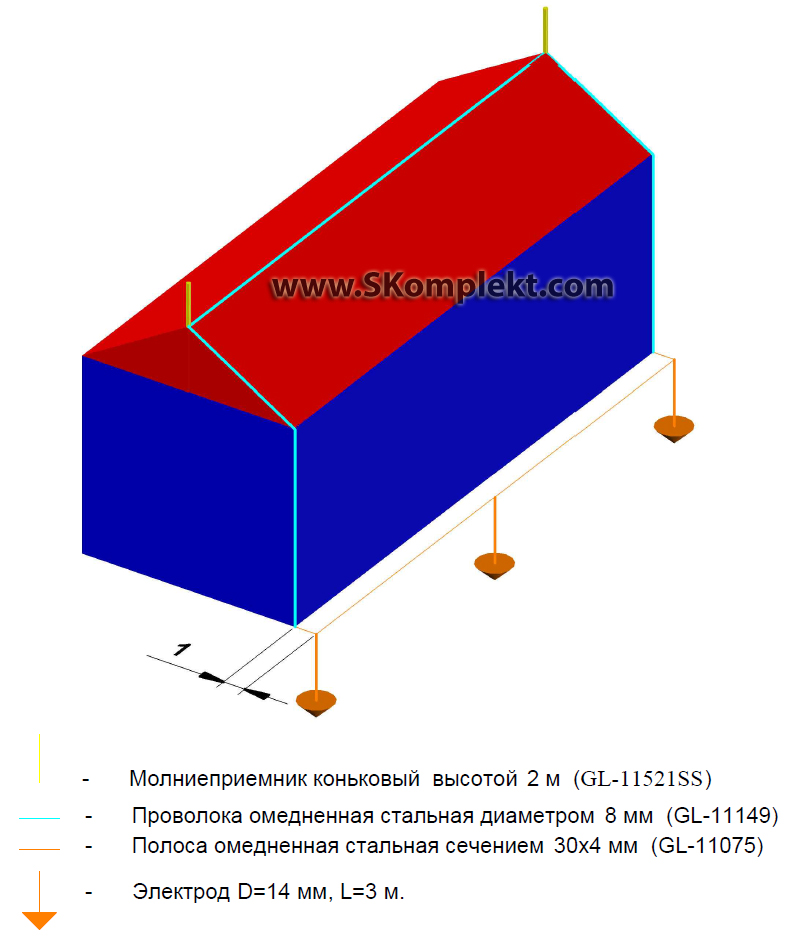

Рисунок 1 - Расположение оборудования

Техническое описание системы

Комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты представлен следующими решениями:

1. Молниезащита выполнена в соответствиис СО 153-34.21.122-2003 "Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций и
   РД 34.21.122-87 "Инструкция по устройству молниезащиты зданий и сооружений".
2. Молниезащита выполнена при помощи двух коньковых молниеприемников высотой 2 м (GL-11521SS), которые крепятся на держателях GL-11525 по краям конька кровли.
3. Токоотводы выполняются при помощи проводника - сталь омедненная диаметром 8 мм, толщина покрытия 70 мкм (GL-11149).
4. Установка токоотводов осуществляется при помощи зажима GL-11747A - на кровле, GL-11703A - на вертикальных поверхностях, GL-11564A – по коньку. Шаг установки зажимов – 0,8-1,0 м.
5. Для соединения проката по длине и в узлах соединения используется универсальный зажим GL-11551A.
6. Все металлические элементы, размещенные на кровле, необходимо присоединить к токоотводам, при помощи зажима GL-11514 или GL-11545А.
7. В качестве заземляющего устройства используются 3 вертикальных электрода длинной 3 м объединенных заземляющим проводником - полосой стальной омеднённой 30х4 мм (GL-11075). Расстояние от заземлителей до объекта не менее 1 м.
8. Токоотводы подключаются к заземляющему проводнику при помощи зажимов GL-11562A.
9. Подробная инструкция по монтажу включена в комплект поставки.
