НИМ-25-S - Набор инструментов для монтажа оптического кабеля (в сумке)

НИМ-25-S - это модификация набора НИМ-25, поставляется в профессиональной сумке-органайзере для инструмента. Набор предназначен для монтажа волоконно оптического кабеля. Содержит инструмент ведущих мировых производителей. Набор служит для разделки подвесных, городских и магистральных волоконно-оптических кабелей при монтаже оптических линий связи. Имея в своем распоряжении НИМ-25-S, можно работать не только с легким универсальным внутриобъектовым кабелем, но и с бронированным кабелем, предназначенным для внешней прокладки. Все инструменты удобно распределены по специальным отделениям и карманам очень надежной сумки из особо прочного влагостойкого нейлона KL905L.

Сумка включает 2 основных отсека на молнии, 11 карманов под губцевый инструмент, 12 посадочных мест для отверток, 3 кармана на молнии для мелких комплектующих, 5 дополнительных карманов для инструмента или аксессуаров, предусмотрено место для размещения документации, ноутбука, ручек, держатель для ключей, съемная паллета, внешние размеры: 450 x 340 x 200 мм.

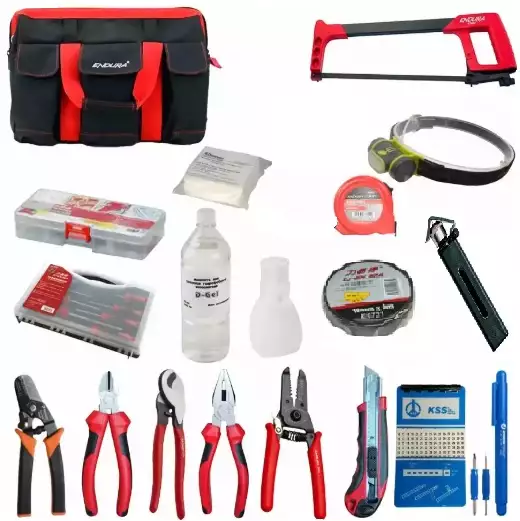

Комплект поставки набора для оптоволокна НИМ-25-S:

1. Стриппер с крюком для снятия внешней изоляции кабеля 4.5 - 25 мм (PT-1822)
2. Стриппер для снятия изоляции с провода, резак, сталь 50 HRC, 0.64 - 2.6 мм (JIC-1022)
3. Стриппер-прищепка для продольной и поперечной резки модуля и трубок 1.2 - 7.5 мм (JIC-CSR-1575)
4. Стриппер для оптоволокна 3 в 1: 125/250 мкм, 900 мкм, 1.6 - 3 мм (JIC-375)
5. Пассатижи эргономичные Cr-V сталь, 152 мм (EN-E5351)
6. Бокорезы эргономичные Cr-V сталь, 150 мм (EN-E5242)
7. Нож с выдвижным секционным лезвием, литой корпус, металл (ST-0-10-018)
8. Ножницы монтажные для резки кевларовых нитей и медного провода (JIC-ES-1964)
9. Тросорез кованый для стального тросса и проволоки до 6 мм (JIC-WRC-14)
10. Ножовка по металлу с полотном 300 мм (ST-1-15-122)
11. Отвертки, набор 6 шт (4х100; 5.5х100; 6.5x150; 8х175; PH1x75; PH2x100) (ST-STHT0-60209)
12. Отвертка прецизионная 4 в 1 с клипсой: PH0, PH00, SL 1.6 и 3.2 мм (JIC-S-41)
13. Салфетки безворсовые Kim-Wipes для протирки волокна, лабораторные (280 штук) (FIS-34-55)
14. Дозатор для спирта с помпой MENDA, полипропиленовый, 250 мл (FIS-F1007PL)
15. D-Gel - жидкость для удаления гидрофобного заполнителя (1 литр) (ROS-00026)
16. Органайзер пластиковый 140 х 75 х 27 мм (EN-E8411)
17. Маркеры для кабеля 1 - 45, блокнот с наклейками, 10 листов (WMB-3)
18. Изолента 3M Temflex™ 1300, черная, 19 х 0.13 мм, длина 20 м (7100080340)
19. Рулетка 3 м, крюк "True Zero" (ST-0-30-487)
20. Фонарь налобный 2 Вт, 150 Лм, пыле-влагозащита IP54 (EN-E9392)
21. Сумка-органайзер Klauke, 2 отсека, 19 карманов, 12 держателей, паллета, 45 x 34 x 20 см (KL905L)


 Оригинальные наборы СвязьКомплект собираются исключительно из профессиональных инструментов и приборов следующих производителей (торговых марок): Greenlee, TEMPO, Klauke, Jonard Tools, Jensen, FIS, Pressmaster, Stanley, Streamlight, 3М, Grandway, Endura, Kabifix, Softing IT Networks, VIAVI, TEMPO, Paladin Tools, Chemtronics. Использование комплектующих других производителей не допускается.
   В случае отсутствия основных комплектующих набора, могут быть использованы равноценные замены, аналогичные по техническим характеристикам и только от производителей (торговых марок) входящих в вышеуказанный перечень.

Назначение набора НИМ-25-S:

• Снятие внешней изоляции с круглого кабеля (разделка кабеля)
• Снятие изоляции с провода (зачистка)
• Удаление фрагментов модуля или трубок для организации "отводов" волокна
• Зачистка оптического волокна от буферного покрытия 250 мкм, 900 мкм, 2 - 3 мм
• Монтажные работы. Удержание деталей различной формы, изгибание проволоки
• Монтаж-демонтаж оборудования. Разрезание кабеля, провода, проволоки
• Резка изоляции кабеля и других материалов
• Резка защитных кевларовых нитей, медной проволоки, кабельных стяжек, пластика
• Резка стальных тросов и проволоки, удаление жестких силовых элементов кабеля
• Разрезание (распиловка) металла и других материалов
• Монтажные работы. Завинчивание и отвинчивание крепёжных изделий с резьбой
• Очистка волокна, протирка линз, объективов, стекол и деликатных поверхностей
• Порционная подача изопропилового спирта для протирки оптоволокна
• Очистка кабеля от гидрофобного заполнителя
• Организованное хранение мелких телекоммуникационных компонентов
• Маркировка элементов кабельной инфраструктуры
• Герметизация соединений, создание изолирующего слоя
• Измерение длины, расстояний и габаритов различных предметов
• Подсветка темных объектов
• Организованное хранение инструментов, документации, ноутбука

Технические характеристики комплектующих набора НИМ-25-S:

№	Артикул/фото	Описание комплектующей
1	PT-1822	Стриппер для снятия внешней изоляции с кабелей 4.5 - 25 мм. Удаление оболочки с кабеля диаметром 4,5 - 25 мм. Поперечный, продольный рез и рез по спирали. Регулировка скобы под разный диаметр кабеля. Регулировка глубины реза. Материал лезвия: нержавеющая сталь. Заменяемые лезвия. Длина инструмента: 145 мм. Вес инструмента: 200 г.
2	JIC-1022	Инструмент для снятия изоляции с проводов 0.64 - 2.6 мм Снятие изоляции с проводов 0.64 - 2.6 мм (10-22 AWG). Приспособление для резки провода. Рукоятки с мягким покрытием. Возвратная пружина. Фиксатор закрытого положения.
3	JIC-CSR-1575	Разделка кабеля, модуля и защитных трубок диаметром от 1.2 до 7.5 мм. Тип кабеля: оптический и медный. Тип реза: продольный и круговой. Плоское лезвие для поперечного реза. Колесо для плавной регулировки глубины кругового реза изоляции. Треугольное лезвие продольного реза изоляции. Винт для регулировки глубины продольного реза изоляции. Съемный V-образный блок с пазами для кабеля  разного диаметра. Под пальцевое круглое отверстие для вращения инструмента на кабеле. Заменяемые лезвия. Возвратная пружина. Габариты: 123 х 53 х 17 мм (с учётом выступающих частей). Вес 60 г.
4	JIC-375	Стриппер для зачистки оптического волокна JIC-375 Снятие покрытия с патч-корда диаметром 2-3 мм. Снятие покрытия с пигтейла - 900 мкм. Снятие буферный слой (лака) 250 мкм. с оптического волокна 125 мкм. Рукоятка из термопластичного каучука. Цвет рукояти Желтый. Длина 152 мм. Вес 140 г.

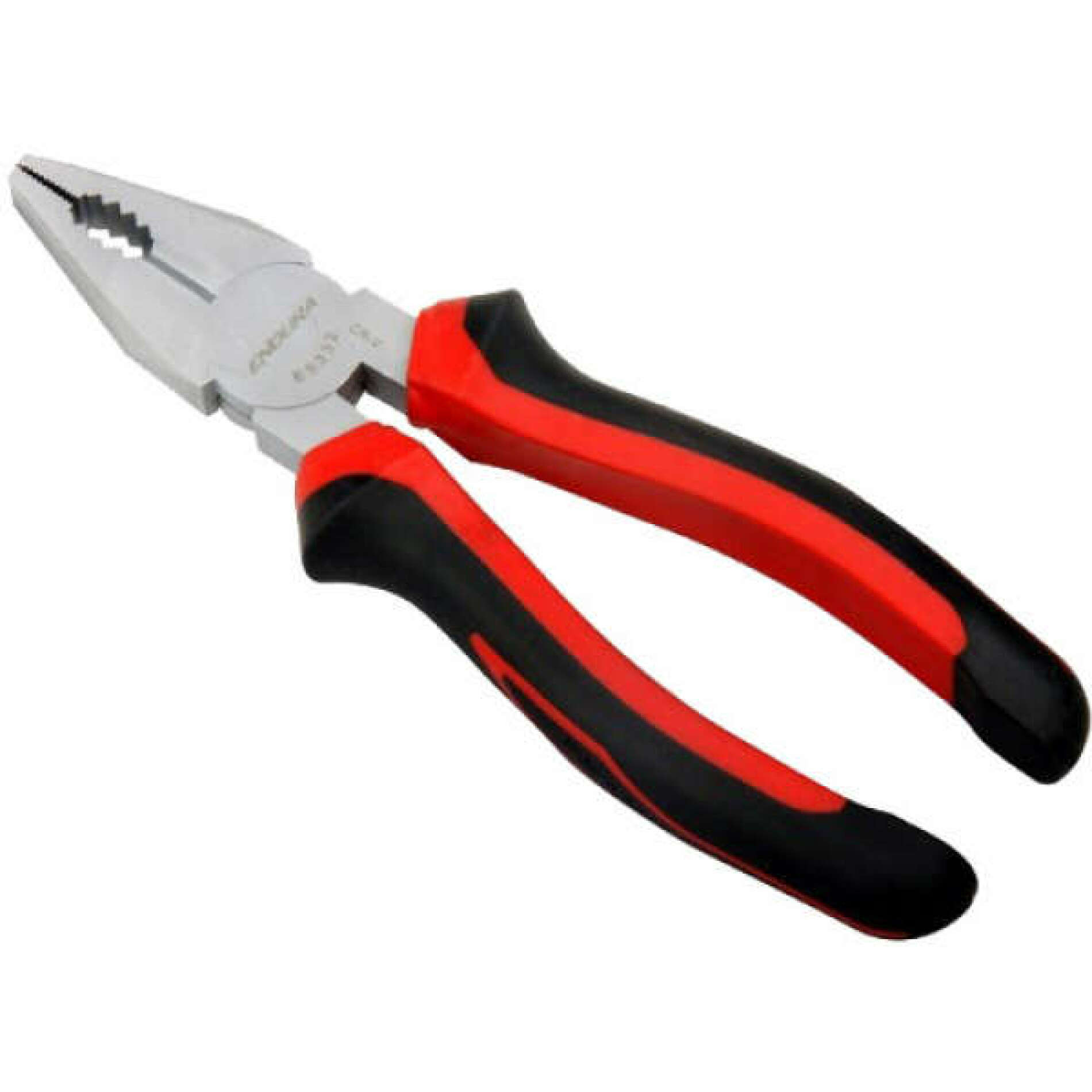

5	EN-E5351	Пассатижи Длина инструмента: 152 мм Исполнение: German Style Легированная хром-ванадиевая сталь (Cr-V) Эргономичная форма Двухкомпонентные нескользящие рукоятки Насечка на плоской части губок Выемка с зубцами для захвата цилиндрических деталей Резак для проволоки, длина кромки 12 мм Длина губок от шарнира: 35 мм Ширина губок: 9 мм Вес: 250 г

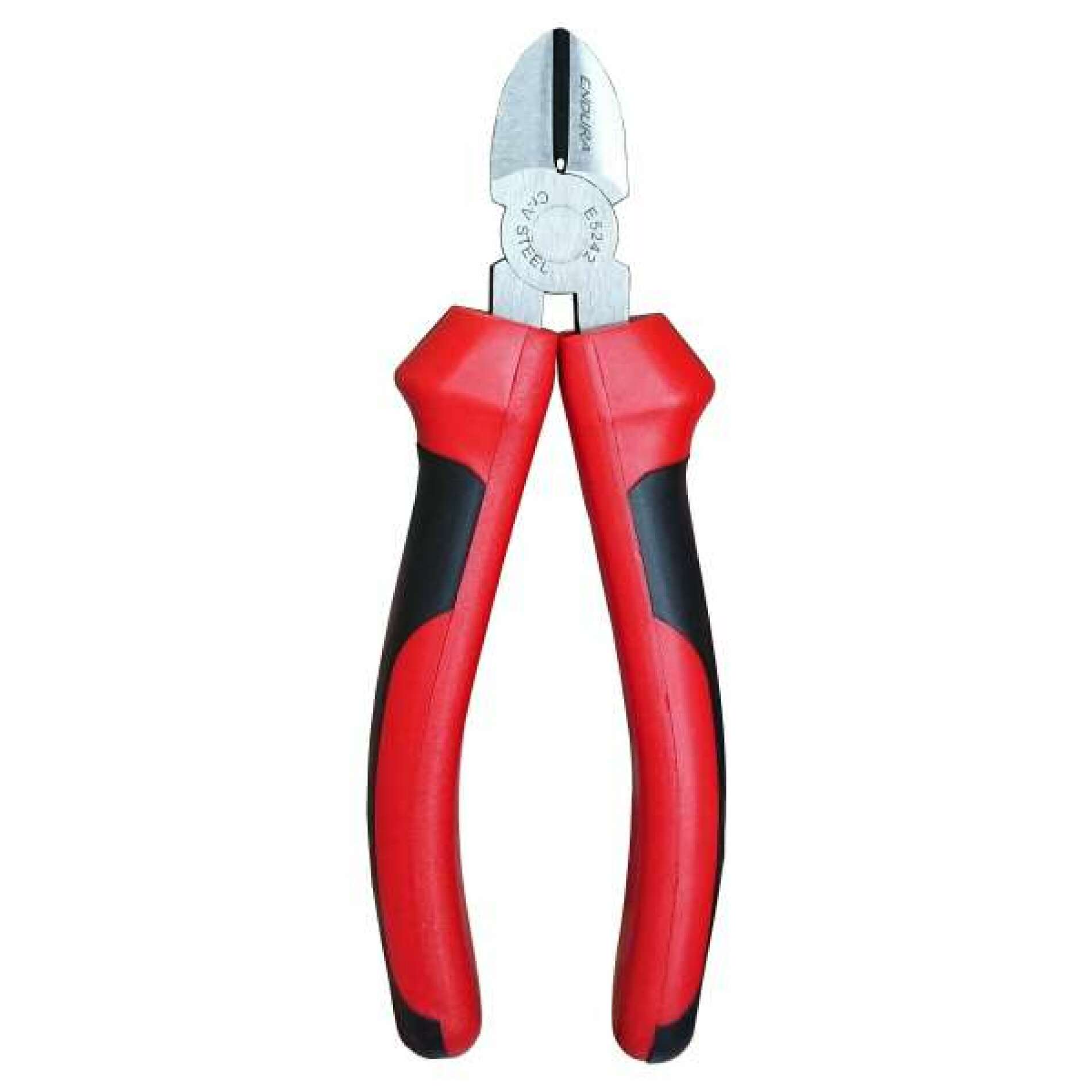

6	EN-E5242	Бокорезы Длина инструмента: 150 мм Исполнение: Japanese Style Легированная хром-ванадиевая сталь (Cr-V) Эргономичная форма Двухкомпонентные нескользящие рукоятки Длина режущей кромки: 20 мм Плавный ход челюстей
7	ST-0-10-018	Нож с выдвижным лезвием Stanley Длина ножа 165 мм. Ширина лезвия 18-мм. Лезвие с отламывающимися сегментами. Высокопрочный металлический корпус. Эргономичная форма, исключающая проскальзывание в руке. Эффективная блокировка лезвия винтом в задней части корпуса.
8	JIC-ES-1964	Ножницы для резки кевларовых нитей и медной проволоки Ножи из хром-ванадиевой стали. Два V-образных паза для снятия изоляции с проводов от 0.5 до 1 мм. Лезвие с серрейторной (зубчатой) заточкой. Напильник-скребок на внешней стороне лезвия. Полированный никелированный корпус. Вес 130 г. Длина 130 мм.
9	JIC-WRC-14	Тросорез кованый для перекусывания стальных тросов и проволоки до 6 мм Резка мягкой проволоки до 6 мм Резка жесткого стального троса до 5 мм Резка пружинной проволоки до 2.4 мм Возвратная пружина Прецизионная шлифовка челюстей Изготовлены методом ковки Замок петлевого типа для рукояток Общая длина: 203 мм Длина челюсти: 12 мм Толщина челюсти: 12 мм Ширина челюсти: 28,5 мм Вес 0.38 кг

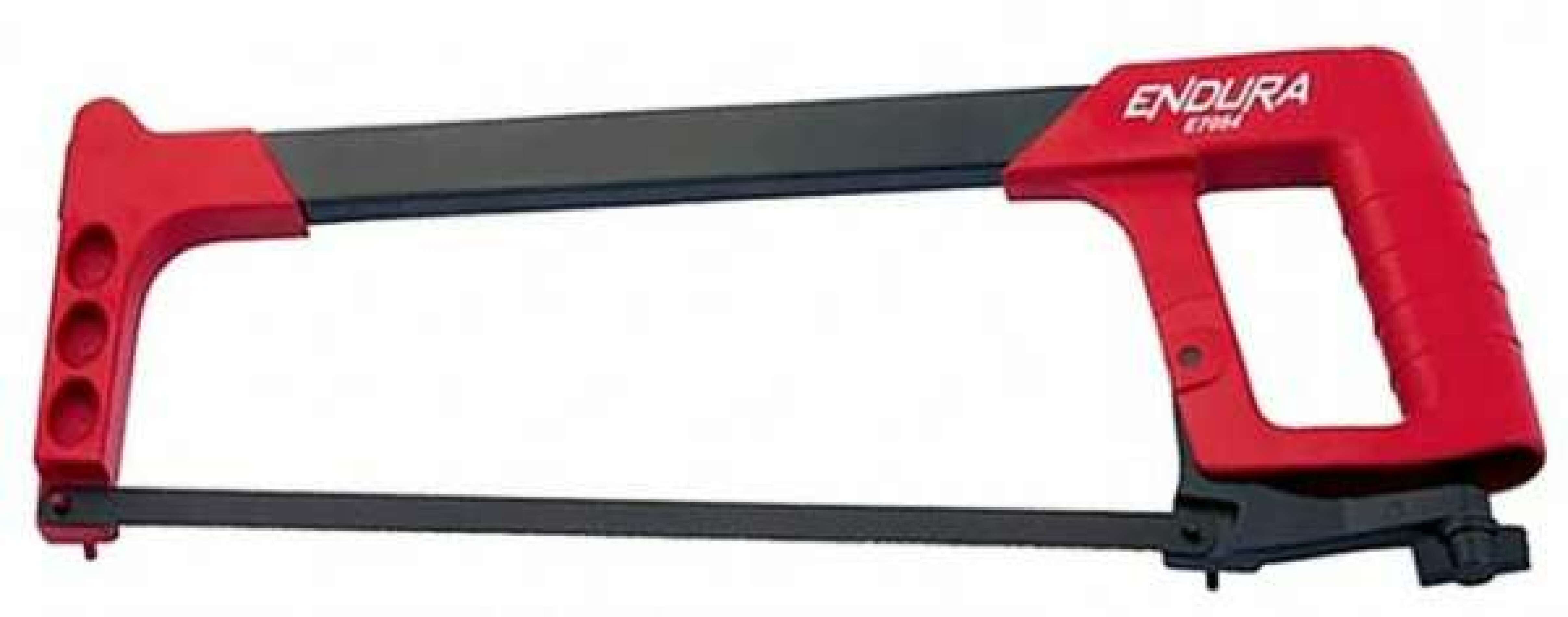

10	ST-1-15-122	Ножовка по металлу Пластмассовая рукоятка. Сплошная стальная рама прямоугольного сечения. Система натяжения полотна с гайкой-барашком. Усилие натяжения полотна до 102 кг. 4 возможных положения полотна. Вертикальне и горизонтальное пиление. Стандартное полотно из молибденовой быстрорежущей стали в комплекте. Длина полотна 300 мм.
11	ST-STHT0-60209	Набор отверток 6 шт Крестообразный шлиц: PH1 x 75 мм, PH2 x 100 мм Прямой шлиц Sl: 5.5 x 100 мм, 4 x 100 мм, 6.5 x 100 мм, 8 x 175 мм Стержень из хромованадиевой стали Отверстие рукоятке для хранения Закаленный наконечник для увеличенного срока службы Двухкомпонентная рукоятка с рельефной поверхностью

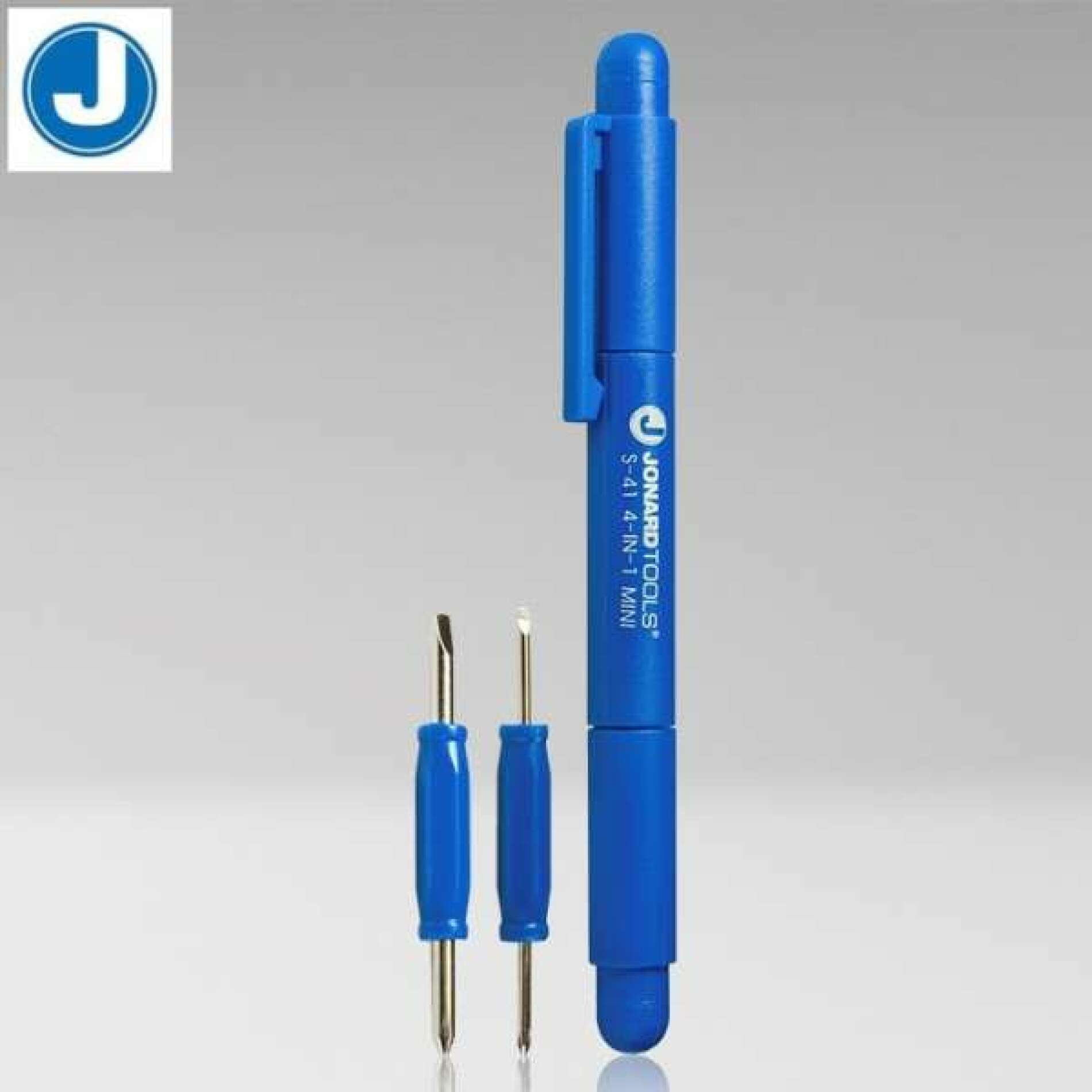

12	JIC-S-41	Мини отвертка 4 в 1 (PH0, PH00, SL 1.6 и 3.2 мм) в виде ручки с клипсой Тип шлица: Phillips (крест), Slotted (прямой). Размеры крестовых бит Phillips: PH0, PH00. Размеры прямых бит Slotted: 1/8" (3.18 мм), 1/16" (1.58 мм). Клипса держатель. Цвет: синий. Длина: 133 мм. Вес: 14 гр.
13	FIS-34-55	Безворсовые салфетки Kim-Wipes (280 шт) Количество салфеток в 1 пачке: 280 штук. Цвет: белый. Размер салфетки в развернутом виде: 112 х 214 мм (4.4" x 8.4") Удобная коробка для последовательного извлечения салфеток Поглощает на 18% больше воды, чем аналогичные подобные продукты Абсорбирует воду на 24% быстрее Низкая ворсистость, нежная текстура для бережной протирки

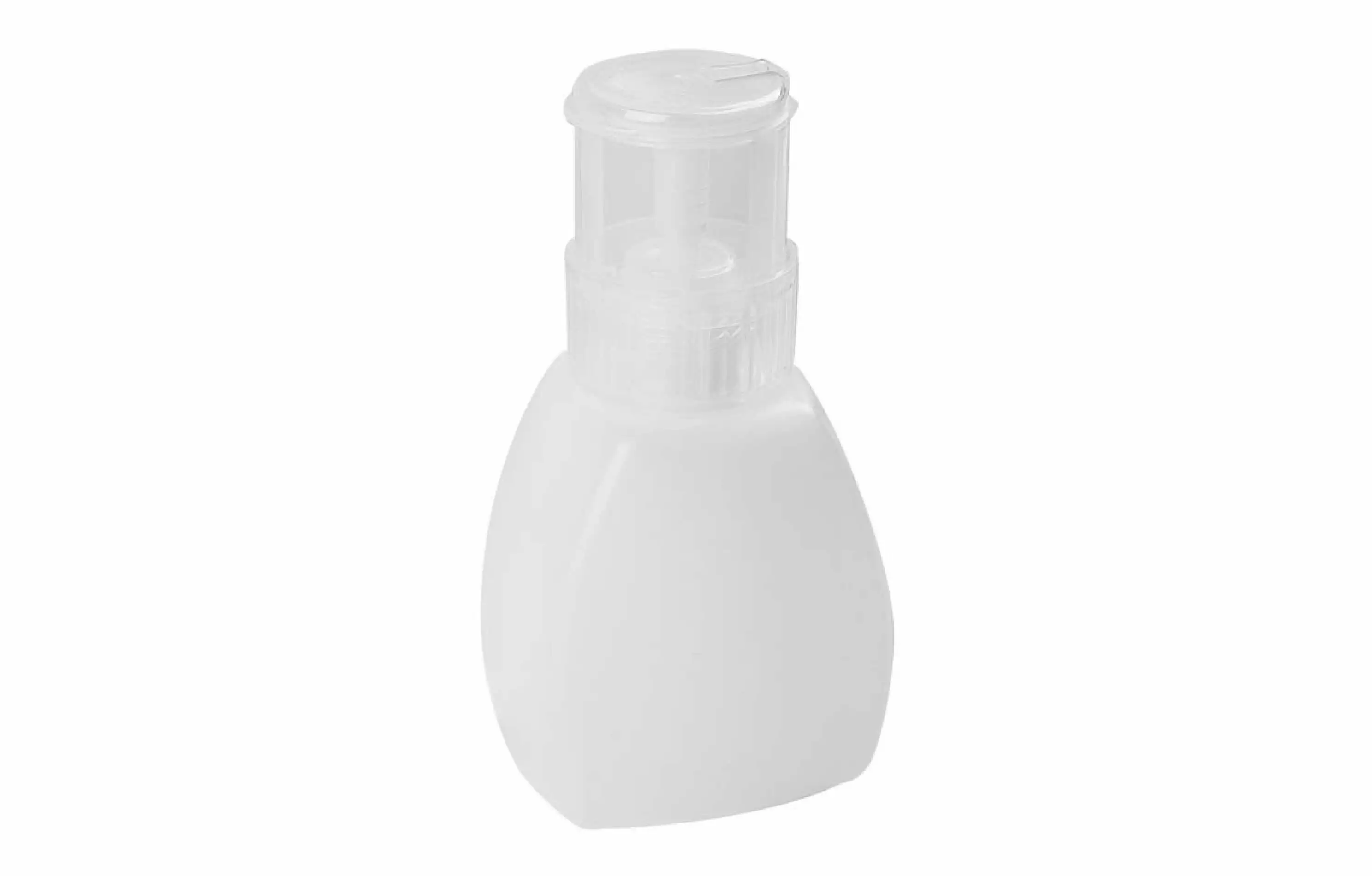

14	FIS-F1007PL	Дозатор для спирта с помпой MENDA 250 мл Порционная подача спирта при смачивании безворсовых салфеток. Блокирующий помпу поворотный замок для транспортировки. Материал: полиэтилен высокой плотности (Polypropylene). Подходит для многих растворителей. Частично прозрачная бутылка для контроля остатка жидкости. Легкое наполнение бутылки. Защитная крышка. Цвет: белый. Объем: 250 мл.

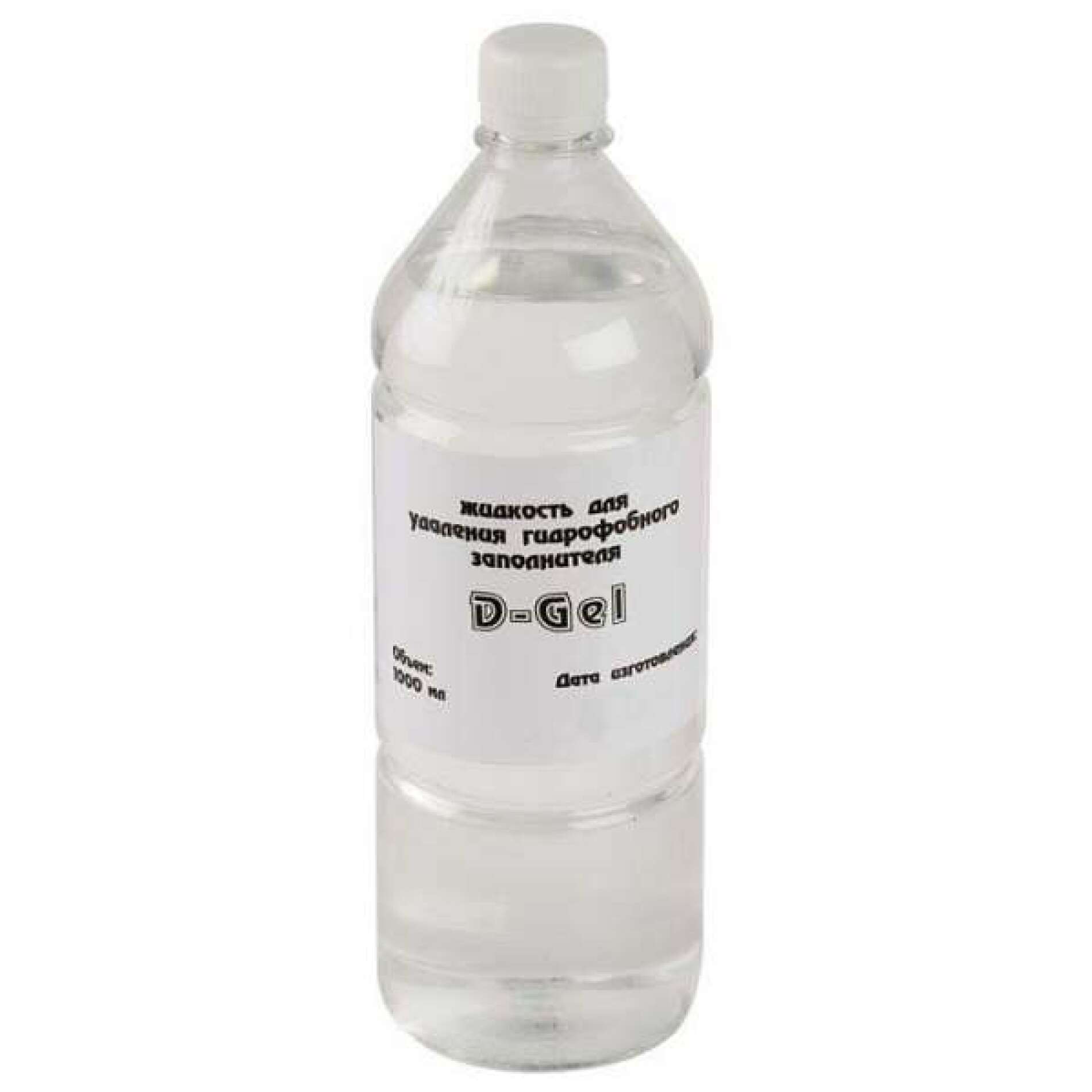

15	ROS-00026	D-Gel - жидкость для удаления гидрофобного заполнителя (1 литр) Жидкость для удаления гидрофобного заполнителя (1 л) Низкая летучесть. Безопасен для ПВХ-пластиков и оптического волокна. Хорошие моющие свойства по отношению к маслам, жирам, саже . Удаляет силиконовые гидрофобизирующие наполнители при зачистке кабеля. Не проводит электрический ток. Температура вспышки более 60°С. Не вызывает коррозии металлических поверхностей. Не содержит хлорированных углеводородов, разрушающих озоновый слой. Обладает водо-вытесняющими свойствами.

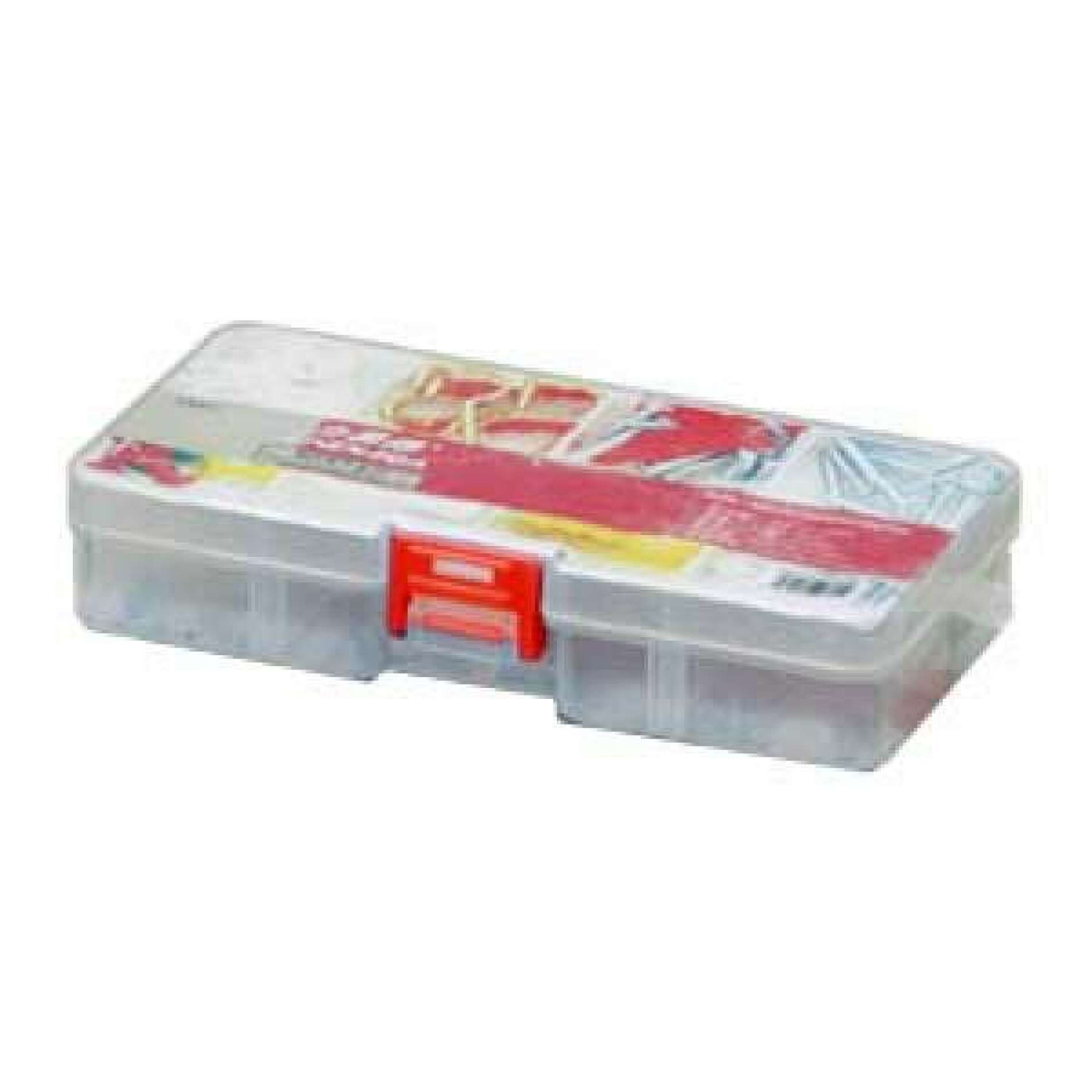

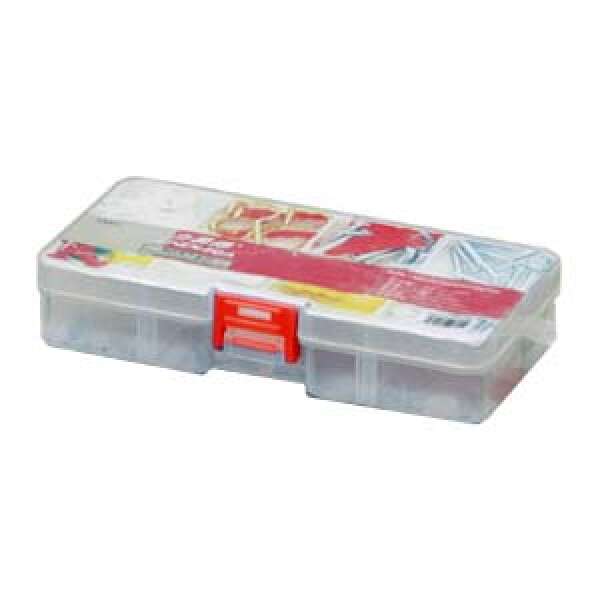

16	EN-E8411	Органайзер пластиковый Материал: высококачественный пластик Коррозионностойкий Водостойкий Маслостойкий Ударопрочный Устойчив к ультрафиолетовому излучению Габариты: 140 х 75 х 27 мм

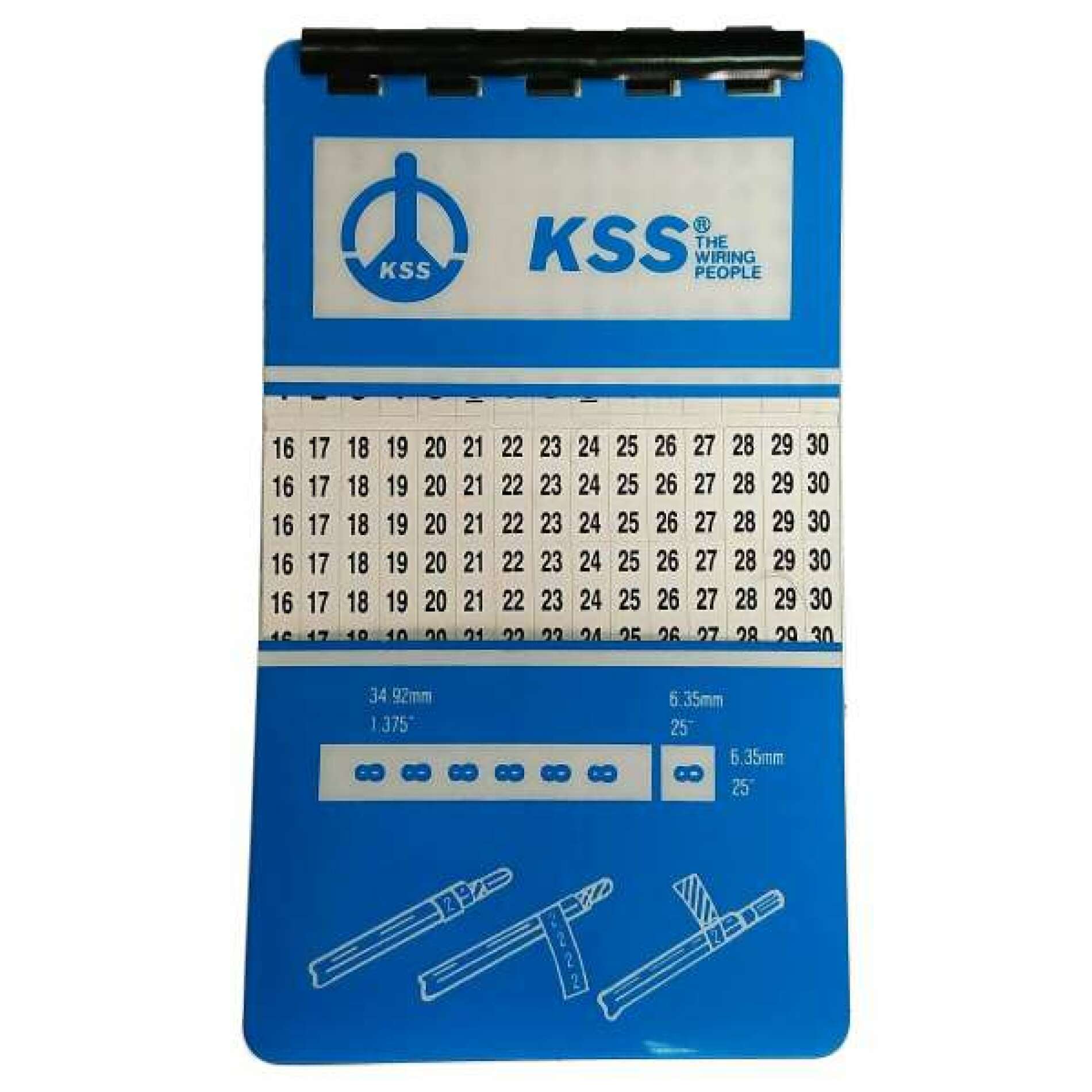

17	WMB-3	Маркеры для кабеля наклеивающиеся WMB-3 В блокноте 10 листов с числами от 1 до 45. Назначение: Маркировка кабеля или элементов СКС. Защитная пленка предохраняет маркеры от загрязнения. Рабочая температура: от -40 до 75°C. Размеры упаковки: 14.7 x 8.3 x 1 см. Вес 0.039 кг.
18	120805-00022	Изоляционная лента 3M Temflex™ 1300, чёрная Толщина 0.13 мм. Ширина 19 мм. Длина 20 м. Материал: чёрный диэлектрический поливинилхлорид. Клеевой слой на основе каучука, чувствительный к давлению. Совместима с изоляцией из твердых диэлектриков. Стойкость к истиранию, воздействию влаги, щелочей, кислот и погодным условиям. Пригодна для использования внутри помещений и на открытом воздухе. Лента соответствует стандарту IEC 60454-3-1 - 1/F-PVCP/602.

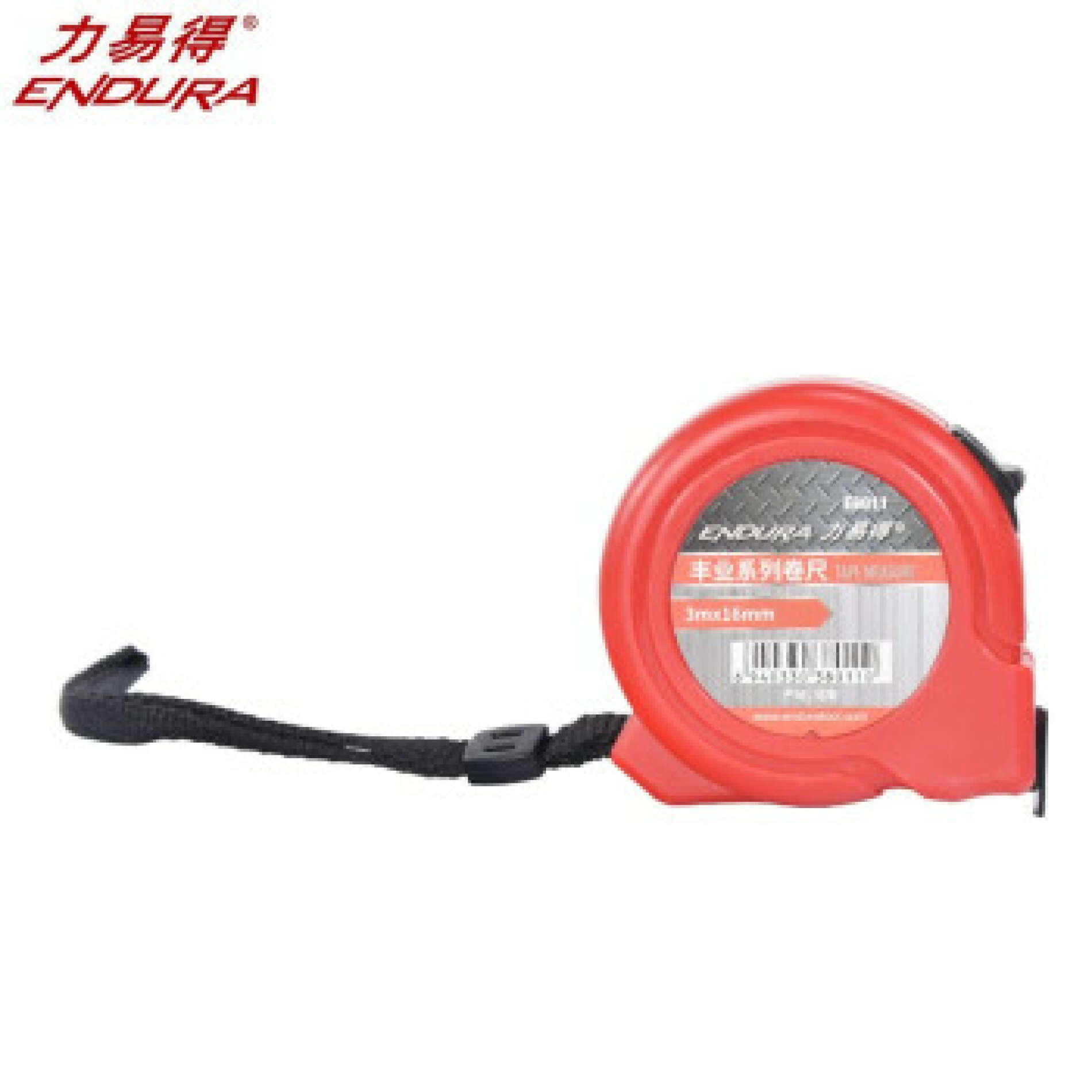

19	ST-0-30-487	Рулетка Длина 3 м. Эргономичный пластиковый корпус. Зажим для крепления рулетки к поясу. Подвижный крючок True Zero. Точные внутренние и внешние измерения. Класс точности II.

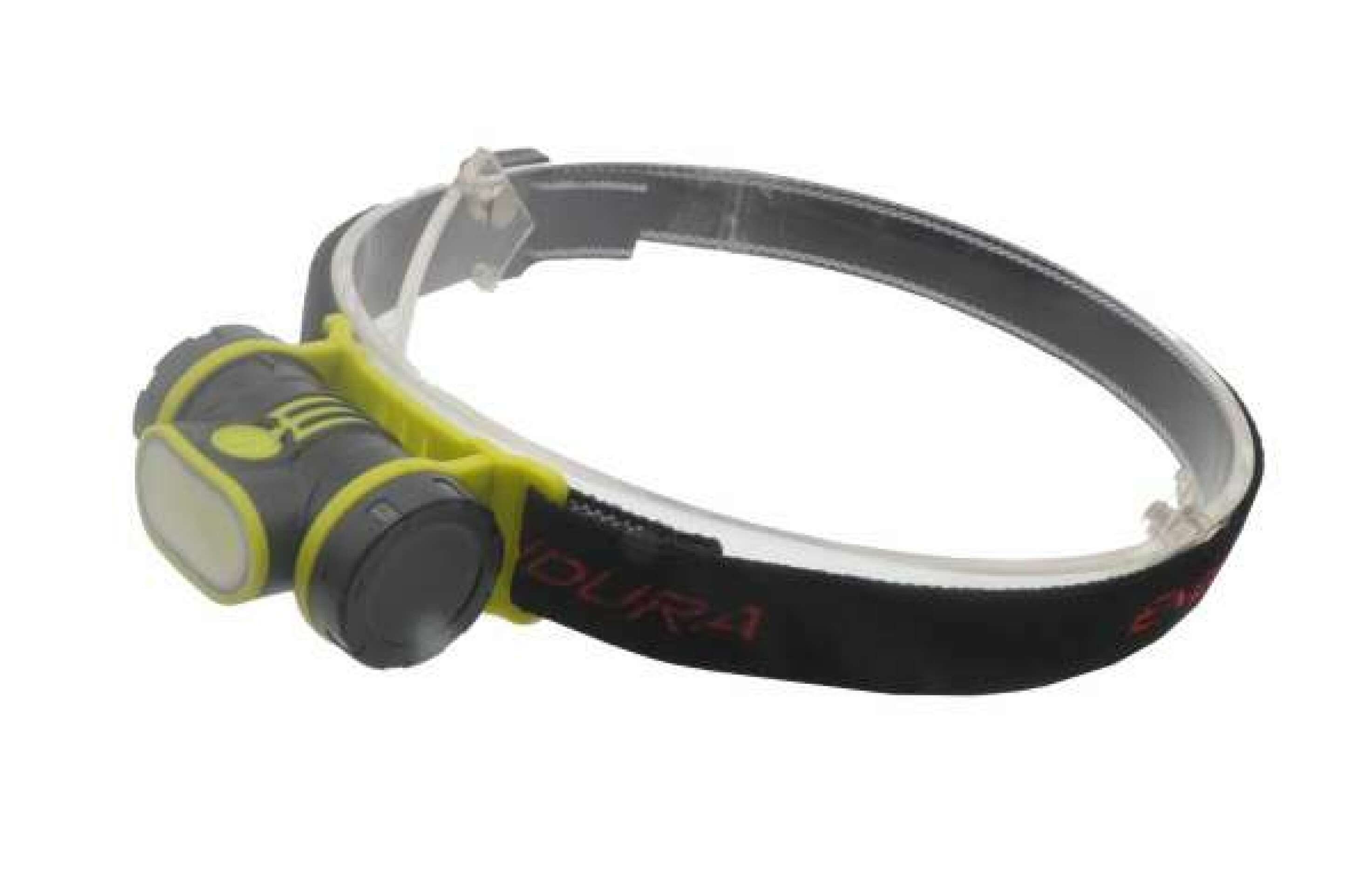

20	EN-E9392	Фонарь налобный Мощность 2 Вт Режимы работы: 150 Лм / 40 Лм / Мигание Продолжительность работы от комплекта батарей: 5 час / 18 час / 40 час в зависимости от режима работы Дальность луча 20M/8M/- Элемент питания: батарейка ААА - 3 шт Класс пыле-влагозащиты: IP54

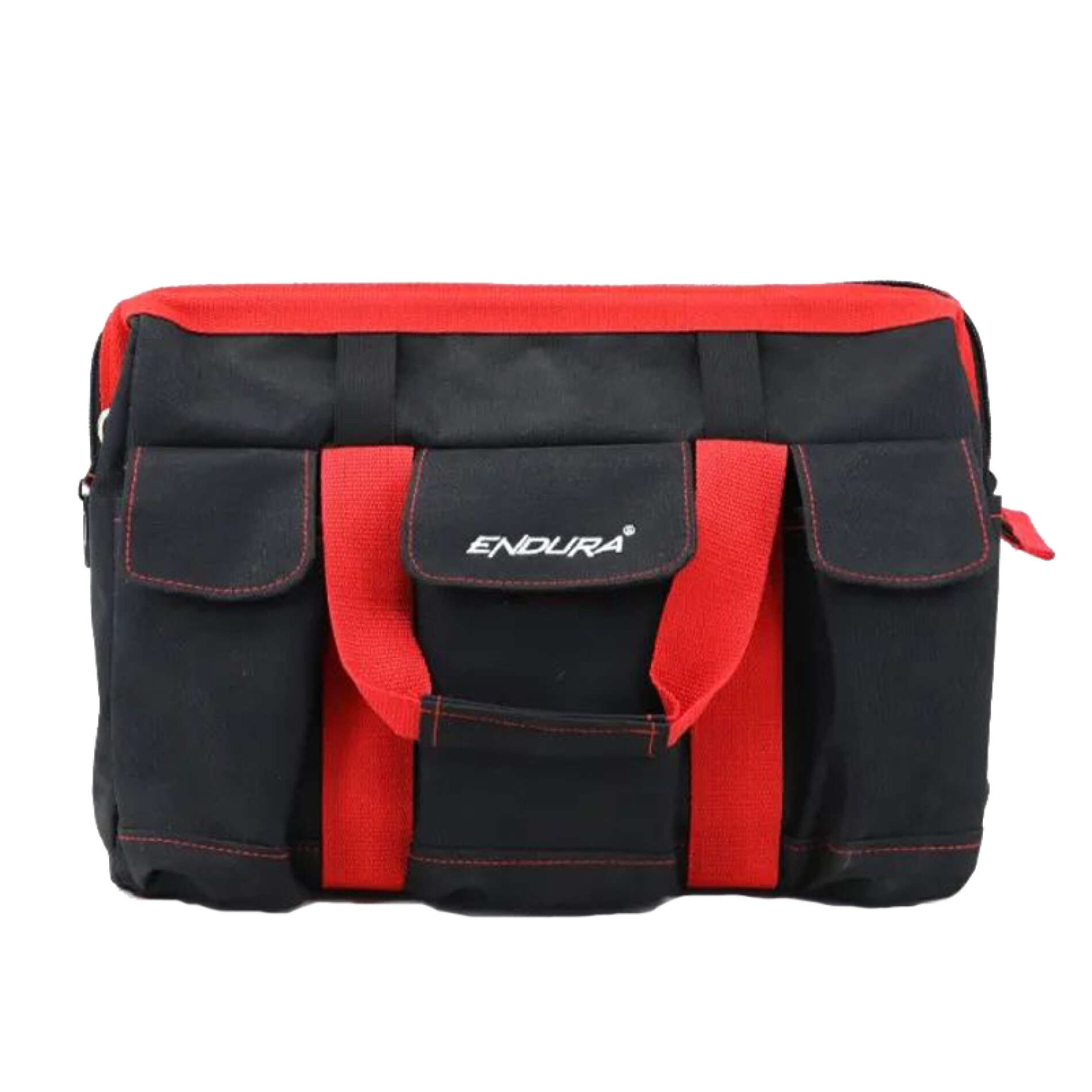

21	KL905L	KL-905L - прочная сумка для инструмента. Материал: особо прочный нейлон, Влагостойкое основание. 2 основных отсека на молнии. 11 карманов под губцевый инструмент. 12 посадочных мест для отверток, пинцетов. 3 кармана на молнии для мелких комплектующих. 5 дополнительных карманов для инструмента или аксессуаров. Предусмотрено место для размещения документации, ноутбука, ручек. Держатель для ключей, съемная паллета. Внутренние размеры: 440 x 320 x 180 мм, внешние: 450 x 340 x 200 мм.
