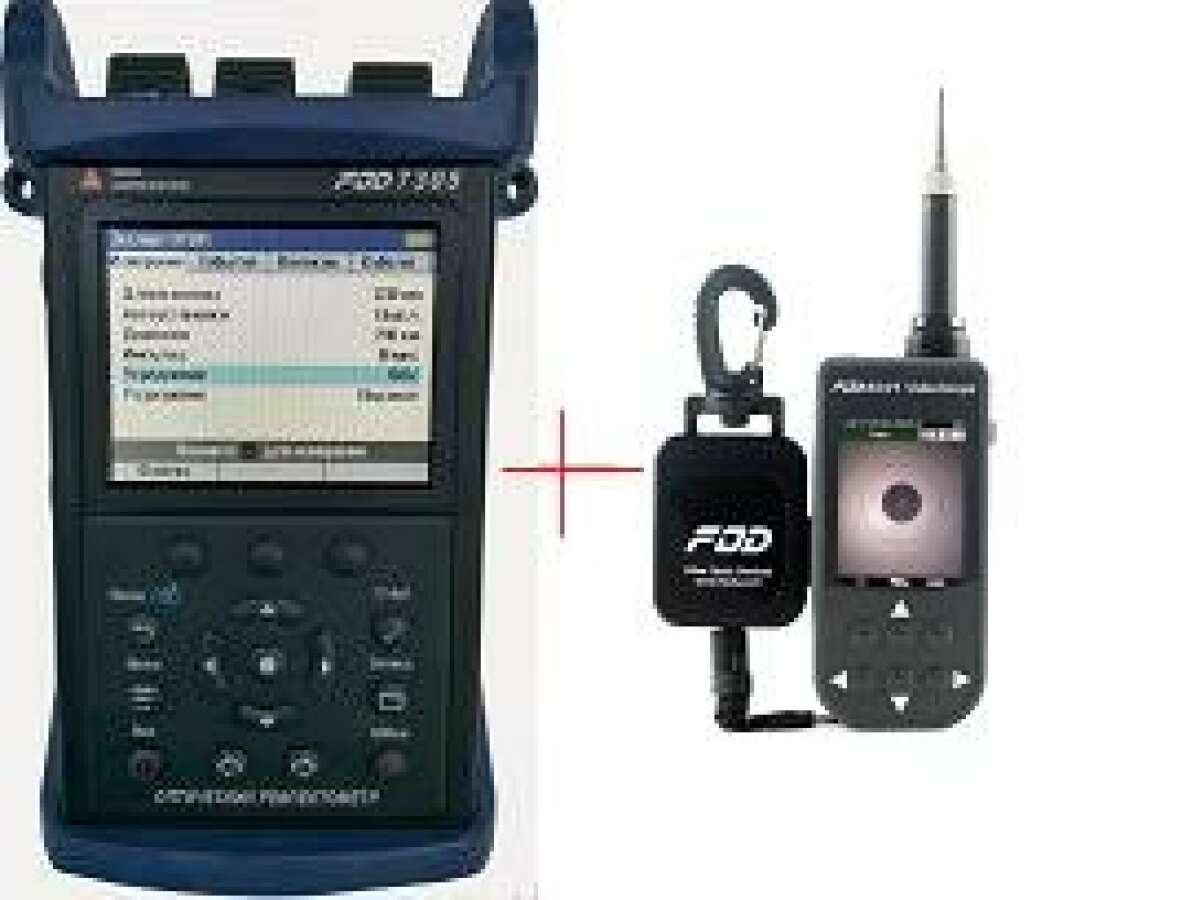

FOD-7305+FOD-6006 - рефлектометр FOD-7305 в комплекте с волоконно-оптическим видеоскопом FOD-6006

Артикул: FOD-7305-6006

Товар не поставляется

Запросить аналоги Вопрос менеджеру

Гарантия: 12 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

Комплект: рефлектометр FOD-7305 + волоконно-оптический видеоскоп FOD-6006 по отличной цене!

Рефлектометр FOD-7305 предназначен для технических работников, обслуживающих или строящих волоконно-оптические линии. Основным назначением является быстрое отыскание повреждений коротких и средних волоконно-оптических линий длиной до 50 км. Особенно удобен прибор при обслуживании систем FTTH (”волокно в дом”).

Оптический рефлектометр FOD-7302 объединяет в себе оптический рефлектометр на длине волны 1310 и 1550 нм, измеритель оптической мощности, источник оптического излучения с возможностью генерировать модулированный сигнал, а также яркий определитель обрывов волокна.

Волоконно-оптический видеоскоп FOD-6006 оснащен системой автофокусировки и встроенным экраном. Он обладает небольшими габаритами, что позволяет контролировать труднодоступные коммутационные панели. Принцип работы: подключение к разъему и нажатие на кнопку. FOD-6006 самостоятельно фокусирует, сохраняет изображение волокна и анализирует изображение.

Комплект поставки FOD-7305

Оптический рефлектометр FOD-7305 - 1 шт.
Аккумулятор Li-Ion - 1 шт.
Зарядное устройство - 1 шт.
USB кабель для подключения к ПК - 1 шт.
Защитный резиновый кожух (установлен на рефлектометре) - 1 шт.
Сумка для переноски - 1 шт.
Эксплуатационная документация - 1 шт.
Адаптеры (установлены на рефлектометре):
- FOD-5052 - FC UCI (разъем рефлектометра (OTDR) и источника (OLS)) - 1 шт.
- FOD-5060 - универсальный UCI 2,5 (разъем измерителя мощности (OPM)) - 1 шт.
- FOD-5067 - универсальный 2,5 мм (разъем визуализатора повреждений (VFL)) - 1 шт.

Технические характеристики FOD-7305

Оптический рефлектометр
Рабочие длины волн	1310 ±20 / 1550 ±20 нм
Разрешающая способность	0,05 м при трассе менее 1,5 км
Тип волокна	SM, 9/125 мкм
Динамический диапазон1	34/32 дБ при 10 мкс и 3 мин
Длительность импульса	5; 10; 30; 100; 300; 1000; 3000; 10000 нс
Диапазоны измерений расстояния	0,25; 0,5; 1; 1,5; 3; 6; 15; 30; 60; 120; 240 км
Мертвая зона по затуханию2	3,5 м
Мертвая зона по событиям2	0,8 м максимум
Источник оптического излучения
Выходная мощность непрерывного излучения	0,5 мВт
Внутренняя модуляция	0,27; 0,33; 1; 2 кГц непрерывное Wave ID
Длина волны излучения	1310 / 1550 нм
Стабильность	0,25 дБ / 60 мин
Измеритель средней мощности
Длина волны калибровки	1310 / 1490 / 1550 / 1625 / 1650 нм
Измеряемая мощность	от -50 дБ до +23 дБ
Разрешение	0,01 дБ
Тип фотодиода, диаметр площадки	InGaAs, 1мм
Индикация результатов измерений	одновременно до трех длин волн
Размерность	дБ, дБм, мВт, мкВт, нВт
Визуализатор повреждений VFL
Длина волны излучения	635 нм
Тип излучателя	лазерный диод
Выходная мощность излучения	не менее 0,8 мВт в SM волокне 9/125 мкм
Модуляция	CW; 2 Гц
Общие параметры
Возможные типы адаптеров	FC, SC, ST, LC, универсальный 2,5 мм
Размеры	190 х 112 х 50 мм
Вес	730 г
Время непрерывной работы от встроенной батареи	10 ч
Память	встроенная SD-карта на 1000 трасс
Тип файла	.SOR
Температура эксплуатации	от -10 ºС до +50 ºС
Питание	Li-Ion батарея или блок питания 100-240 В / 50-60 Гц
Интерфейс	USB

1 - SNR=1

2 - при уровне отражения -45 дБ и длительности импульса 5 нс

Технические характеристики FOD-6006

Размер экрана	2”, TFT
Зона обзора	широкая, средняя и узкая
Поле зрения	710х860 мкм
Тип фокусировки	автофокус, ручной
Время фокусировки	3 сек
Анализ качества разъема	автоматический (корректируемые критерии на соответствие стандарту МЭК IEC-61300-3-35)
Индикация "Годен/Не годен"	визуальная, звуковая
Тип файла	jpg, gif
Объем внутренней памяти, количество файлов	10 000+
Размеры с адаптером	38х47х166 мм
Вес	230 г
Время работы без подзарядки	8 часов (60 тестов в час)
Интерфейс	USB Mass Storage, Bluetooth, Wi-Fi
Визуальная разрешающая способность	1 мкм
Разрешающая способность анализа	1,5 мкм
Типы адаптеров в комплекте	универсальный 2,5 мм UPC для наконечников (установлен на приборе) универсальный 1,25 мм UPC для наконечников FC/UPC, SC/UPC для панелей

Основные функции FOD-7305

Полная автоматизация измерений
Оптический рефлектометр, источник оптического излучения, измеритель средней мощности, визуализатор повреждений волокна в одном компактном приборе
Измерение на двух длинах волн 1310 и 1550 нм одновременно или независимо
Большая внутренняя память
USB порт позволяет записать файлы на компьютер без специальных программ
Короткие мертвые зоны:
- 0,8 м (типичное значение) по событиям
- 3,5 м (типичное значение) по затуханию
Разрешающая способность: 5 см (в диапазонах менее 1,5 км)
Яркий цветной экран, позволяющий работать на солнце
Время включения прибора после длительного хранения: 5 с
Графическое представление результатов измерений "LinkMap" в виде схематического изображения всех ключевых соединений и событий линии

Основные функции FOD-6006

Встроенный экран размером 2"
Автофокусировка и автоцентрирование снимка
Автоматический анализ качества разъема на соответствие стандарту IEC-61300-3-35 (возможность установить собственный стандарт)
Передача результатов измерений на рефлектометр или мобильный телефон через Bluetooth
Возможность дистанционного управления с мобильного устройства
Wi-Fi связь с мобильным телефоном/сматфоном/планшетом
Широкая, средняя и узкая зоны изображения
Сохранение и анализ изображения 250 мкм зоны вокруг волокна
Таблица анализа дефектов и царапин
Структурированное хранение результатов
Звуковой сигнал для работы "вслепую"
Набор адаптеров для UPC и APC разъемов

Опции и аксессуары для FOD-7305

Адаптеры OTDR (порт оптического рефлектометра), применяемые с прибором:

FOD-5052 - адаптер FC UCI;
FOD-5053 - адаптер SC UCI;
FOD-5054 - адаптер ST UCI;
FOD-5055 - адаптер универсальный UCI;
FOD-5056 - адаптер LC UCI.

Адаптеры OPM (порт измерителя оптической мощности), применяемые с прибором:

FOD-5060 - адаптер универсальный OPM UCI 2,5 mm для FOD-1208/73XX;
FOD-5061 - адаптер универсальный OPM UCI 1,25 mm для FOD-1208/73XX;
FOD-5062 - адаптер OPM FC для FOD-1208/73XX;
FOD-5063 - адаптер OPM ST для FOD-1208/73XX;
FOD-5064 - адаптер OPM SC для FOD-1208/73XX;
FOD-5065 - адаптер OPM LC для FOD-1208/73XX.

Адаптеры VFL (порт источника видимого излучения 635 нм), применяемые с прибором:

FOD-5066 - адаптер универсальный 1,25 mm (VFL) для FOD-1208/73XX;
FOD-5067 - адаптер универсальный 2,5 mm (VFL) для FOD-1208/73ХХ.

Опции и аксессуары для FOD-6006

Адаптеры, применяемые с волоконно-оптическим видеоскопом FOD-6006:

FOD-5080	Адаптер SC (для панелей с PC/UPC полировкой)
FOD-5081	Адаптер FC (для панелей с PC/UPC полировкой)
FOD-5082	Адаптер ST (для панелей с PC/UPC полировкой)
FOD-5083	Адаптер LC (для панелей с PC/UPC полировкой)
FOD-5084	Универсальный адаптер 2,5 мм (для шнуров с PC/UPC полировкой)
FOD-5085	Универсальный адаптер 1,25 мм (для шнуров с PC/UPC полировкой)
FOD-5086	Адаптер SC APC (для панелей с APC полировкой)
FOD-5087	Адаптер LC APC (для панелей с APC полировкой)
FOD-5088	Универсальный адаптер APC 2,5 мм (для шнуров с APC полировкой)
FOD-5089	Универсальный адаптер APC 1,25 мм (для шнуров с APC полировкой)
FOD-5090	Адаптер FC APC (для панелей с APC полировкой)
