SONEL C-4 - клещи измерительные для SONEL PQM-7XX

SONEL C-4 - клещи измерительные для SONEL PQM-7XX

Артикул: SN-C-4

Товар не поставляется

Запросить аналоги Вопрос менеджеру

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

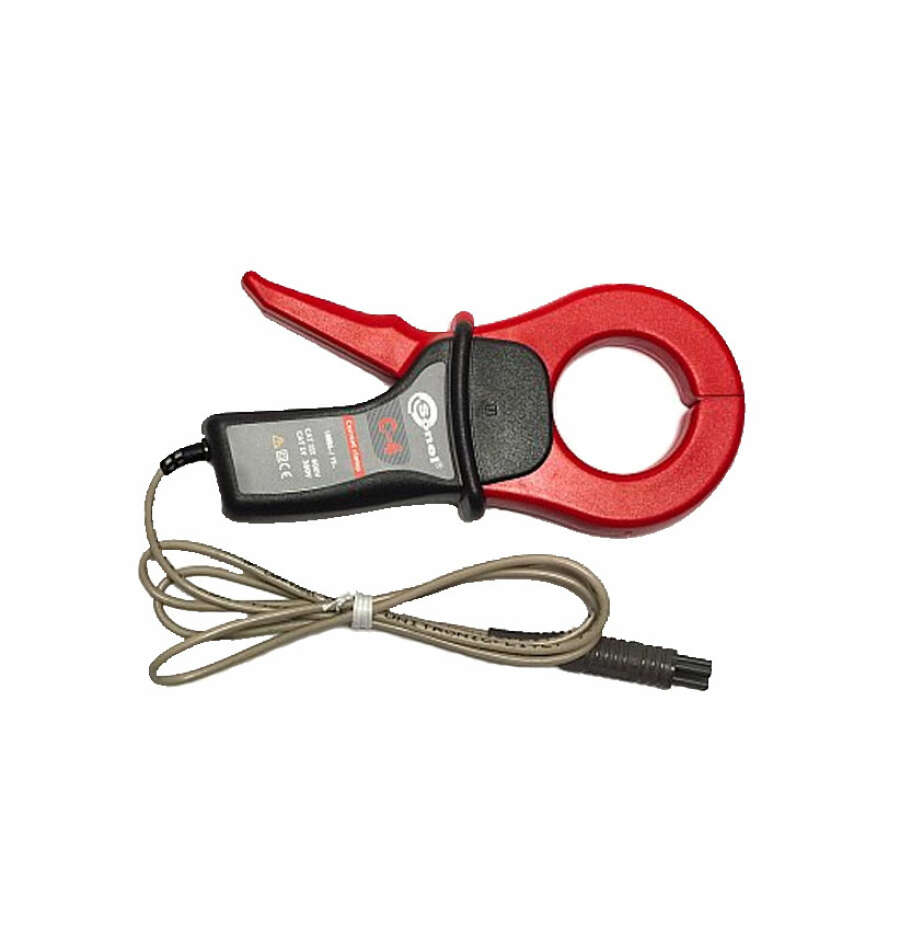

Измерительные клещи SONEL C-4 предназначены для измерения переменного тока в электрических установках малой и средней мощности. Имеют диаметр обхвата 52 мм.

Выходным сигналом является напряжение, пропорциональное силе измеряемого тока. Выходной сигнал передается по 1,5-метровому кабелю, заканчивающемуся соответствующим разъемом. Стрелка, размещенная на одной из сторон, указывает направление электрического тока. Принято считать, что ток течет в положительном направлении, если он движется от источника к приемнику. Такая ориентация клещей требуется для правильного измерения мощности.

Технические характеристики SONEL C-4

Диапазон тока:

  • 0,1 .. 10 А
  • 10 .. 50 А
  • 50 .. 200 А
  • 200 .. 1000 А
  • 1000 .. 1200 А

Основная погрешность*:

  • < 3% + 0,1 А
  • < 3%
  • < 1,5%
  • < 0,75%
  • < 0,5%

Ошибка фазы:

  • не определена
  • ≤ 3°
  • ≤ 1,5°
  • ≤ 0,75°
  • ≤ 0,5°
Выходной сигнал для максимального тока 1 В переменного тока
Частотный диапазон 30 Гц … 10 кГц
Соотношение 1 мВ / 1А для переменного тока
Тип изоляции двойная, в соответствии с PN-EN 61010-1
Измерительная категория по PN-EN 61010-1 III (600 В)
Степень защиты, согласно PN-EN 60529 IP40, с открытыми губками IP30
Электромагнитная совместимость
  • PN-EN 61000-6-3:2008
  • PN-EN 61000-6-2:2008
Максимальный диаметр измеряемого провода 52 мм
Раскрытие зажимов 53 мм
Охват открытых зажимов 139 см
Габаритные размеры 216 x 111 x 45 мм
Вес 0,64 кг
Длина кабеля клещей 1,5 м
Диапазон рабочих температур -10 … +55°C

* - в % от имеряемой величины.

Примечания:

  1. Нельзя использовать клещи на неизолированных проводниках с потенциалом большим 600 В по отношению к земле и в установках измерительной категории выше III.
  2. Нельзя измерять токи выше 1200 A. Следует ограничить время измерения тока до 1000А, согласно следующим данным:
Диапазон тока  Режим работы
I ≤ 1000 A непрерывный1
1000 A < I ≤ 1200 A  15 минут измерения, следующие 30 минут перерыв

1 - для частоты f ≤ 1кГц. Ограничения максимального значения тока при непрерывной работе для частоты выше 1 кГц в соответствии с зависимостью Iмакс = 1000A/f[кГц]
