Greenlee PE-711K - тестовый набор

Артикул: PE-711K

Цена: 25 549.88 ₽

В наличии: 4

Запросить аналоги Скидки

Сумма заказа

Цена

от 0 ₽

25 549.88 ₽

Вопрос менеджеру

Оплата:

наличный/безналичный расчет, банковские карты.

Доставка:

самовывоз со склада (бесплатно), курьер по Москве, доставка транспортной компанией по России.

Гарантия: 12 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

Tempo 711К - тестовый набор для обслуживания абонентских телефонных линий и внутриобъектовой кабельной инфраструктуры. Он позволяет прозвонить кабельные пары в муфте или распределительной коробке, найти нужный порт на кроссе а также отобрать "свой кабель" из пучка.

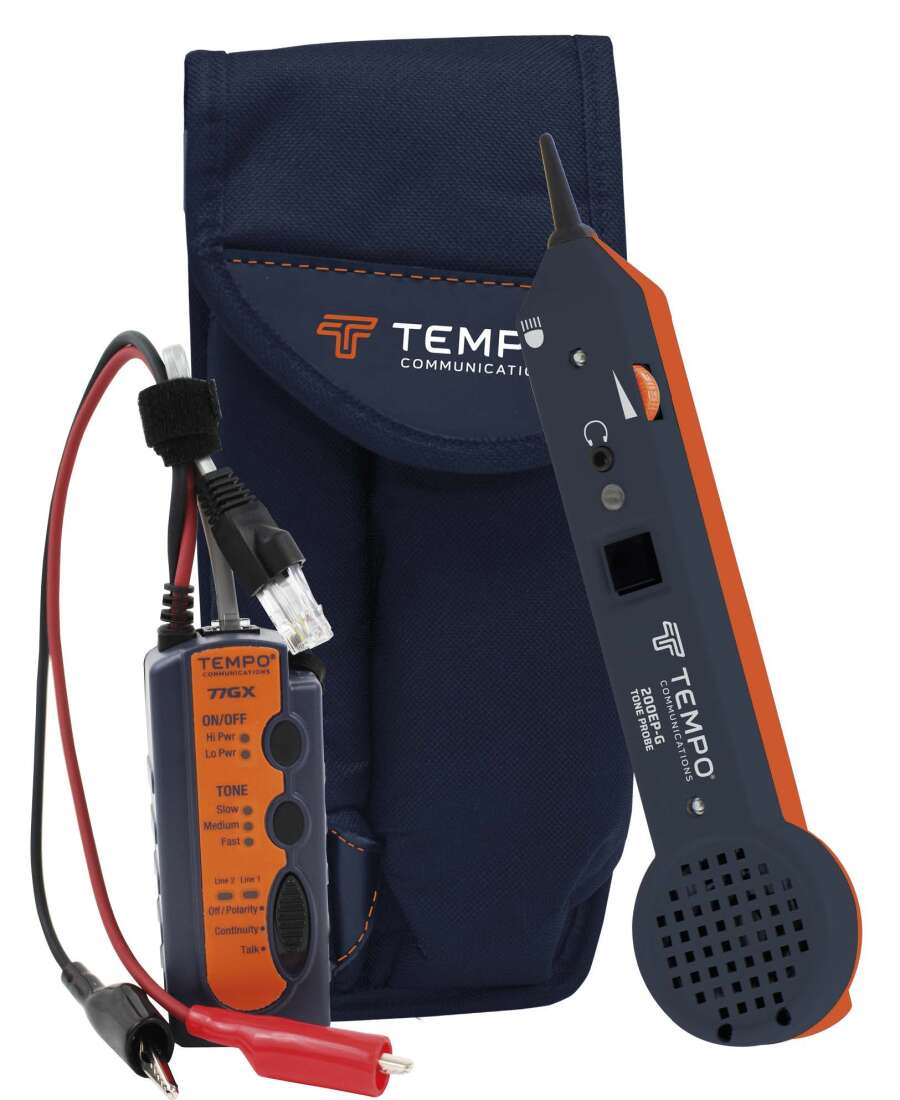

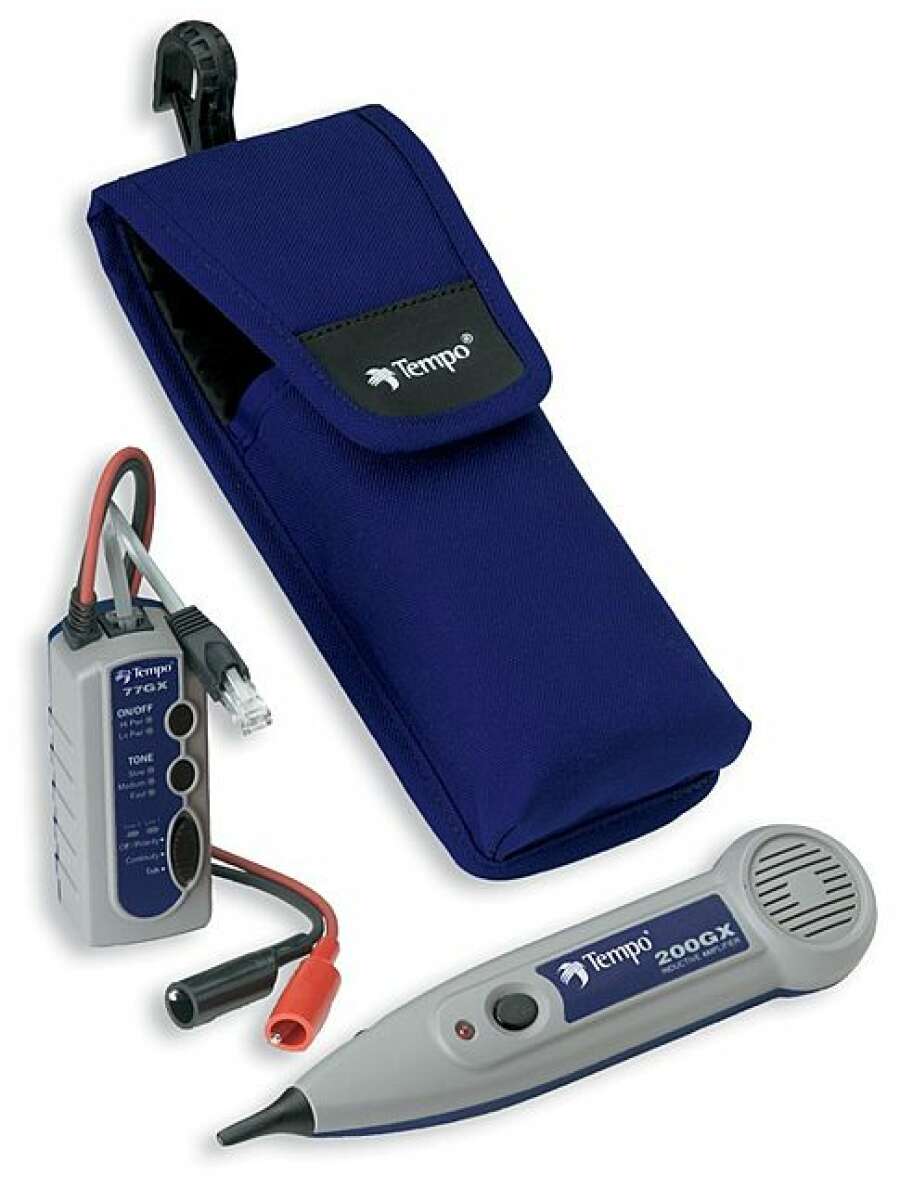

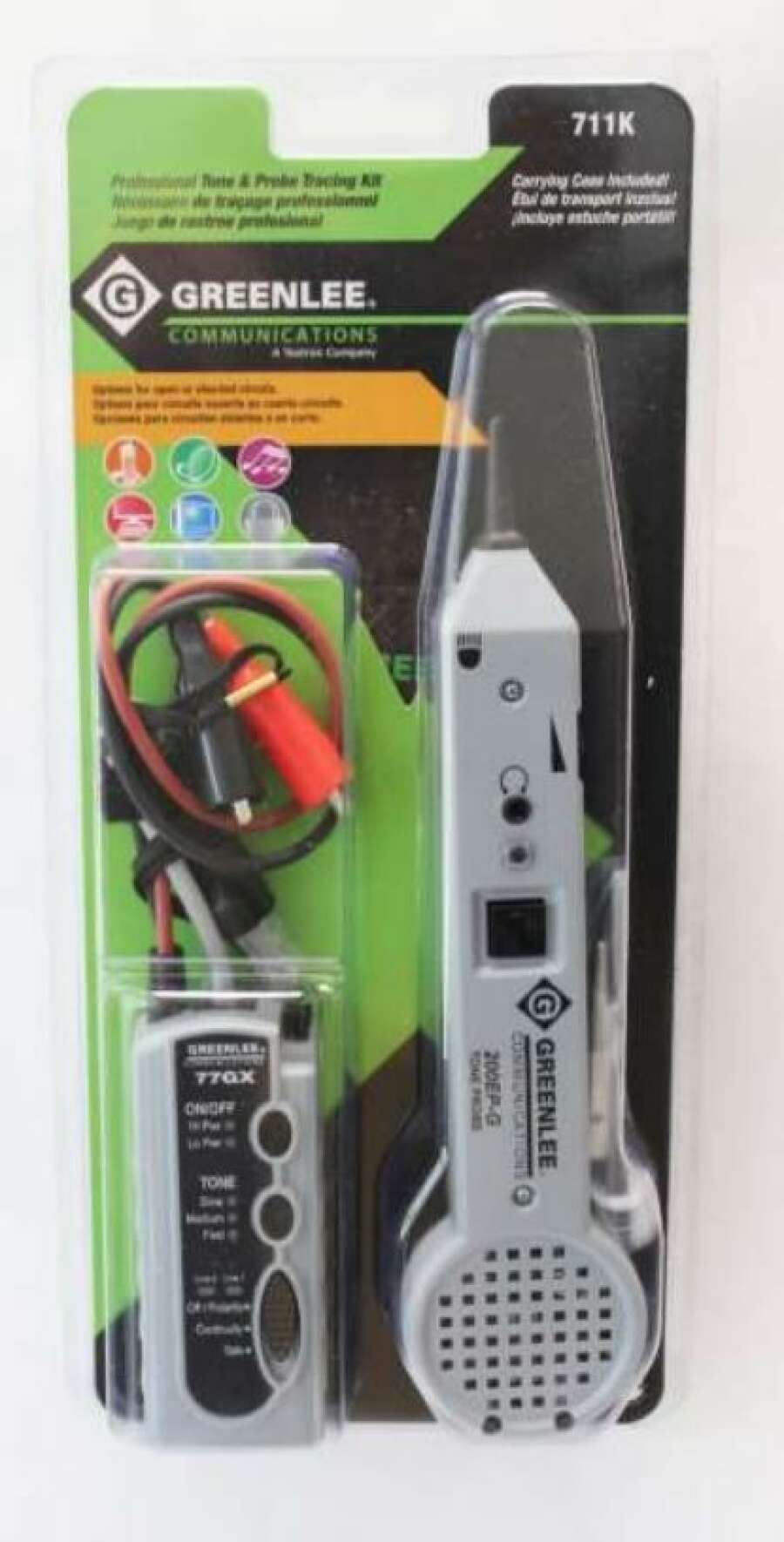

Конструктивно, 711K состоит из тонального генератора 77GX, индуктивного щупа 200EP-G и удобного чехла с посадочными местами для каждой из комплектующих и креплением на пояс монтажника.

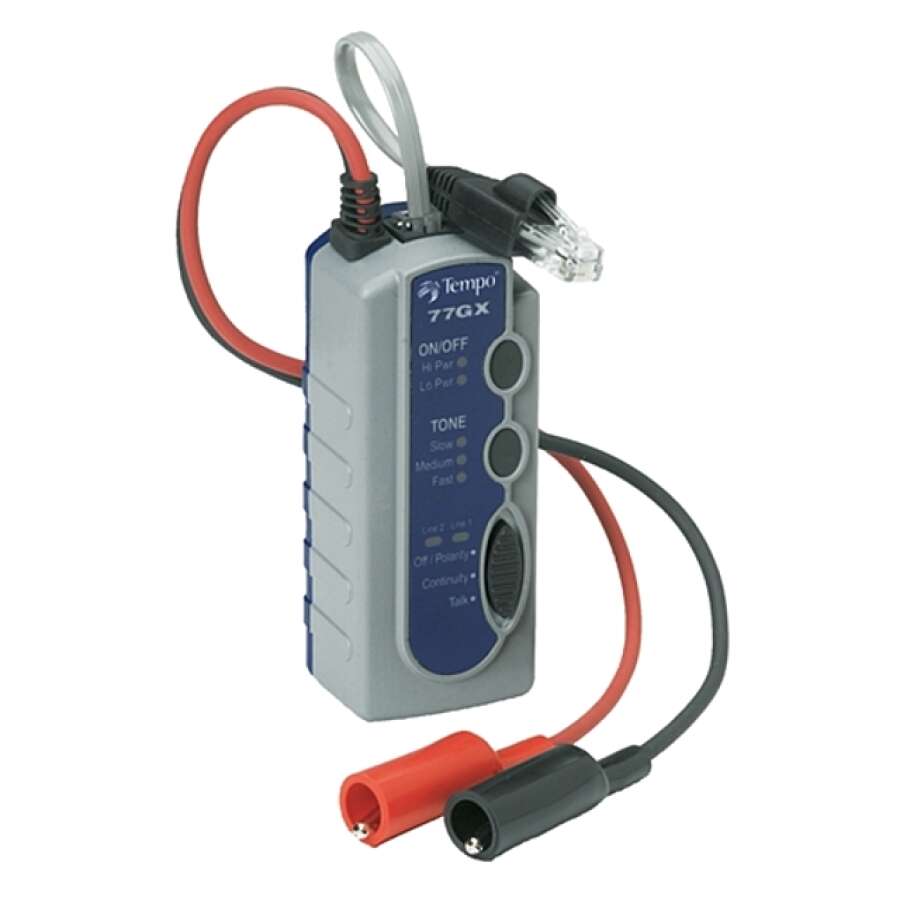

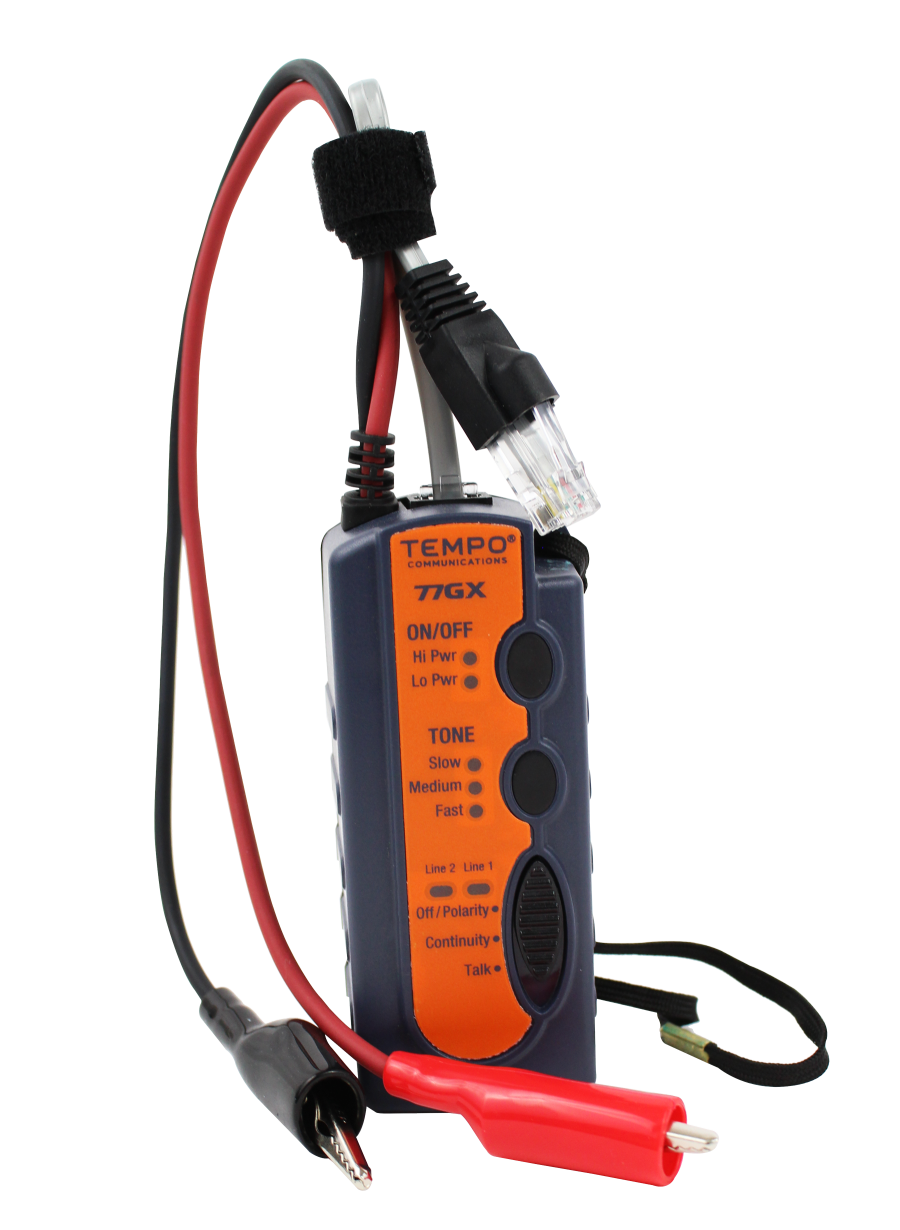

Благодаря усовершенствованной конструкции генератора, все органы его управления вынесены на переднюю панель. Он имеет два режима мощности, позволяет подать в линию три разновидности тонального сигнала, определить полярность двух телефонных линий, состояние линии, наличие постоянного или переменного (звонкового) напряжения в паре. Кроме того, генератор позволяет организовать канал служебной связи по отключенной от АТС линии, для чего подает в нее напряжение для питания микрофона телефонной трубки величиной 5,5 В.

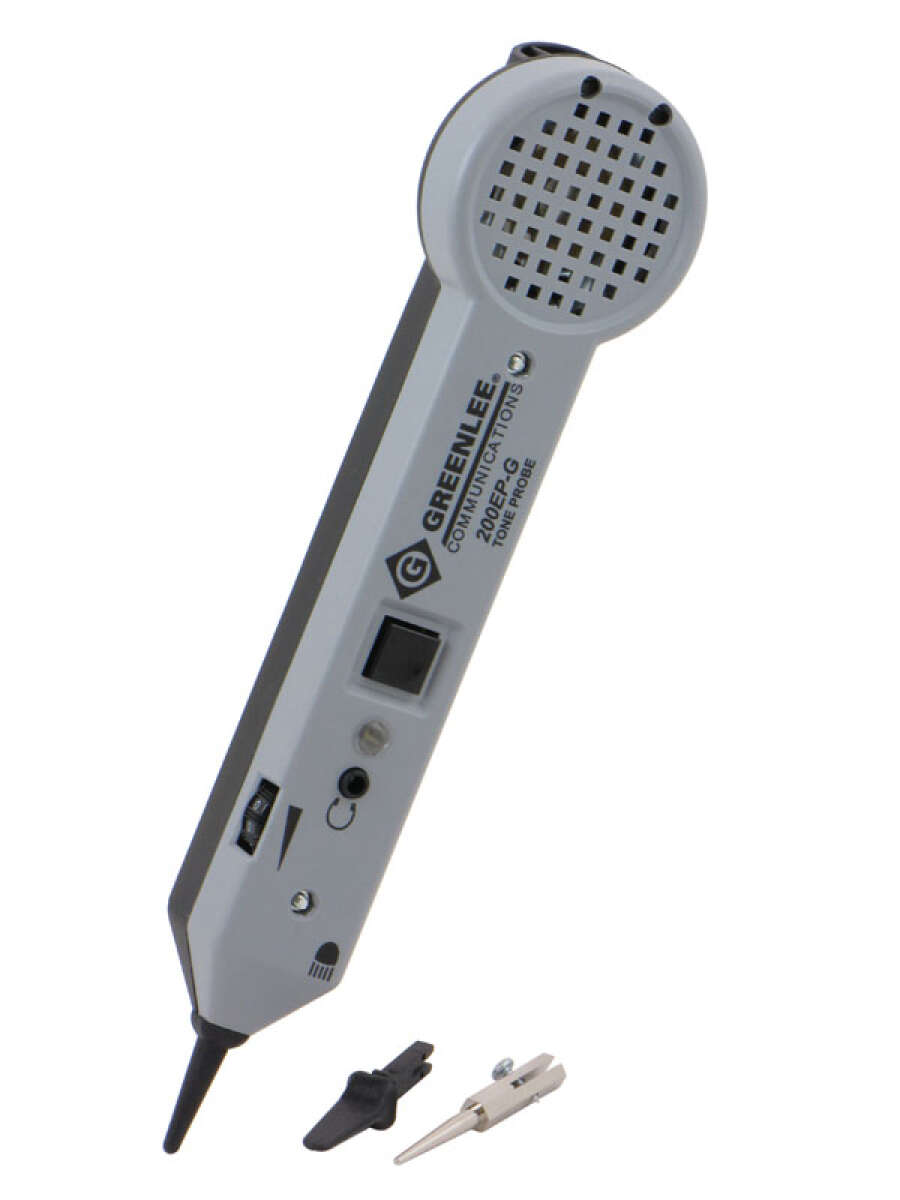

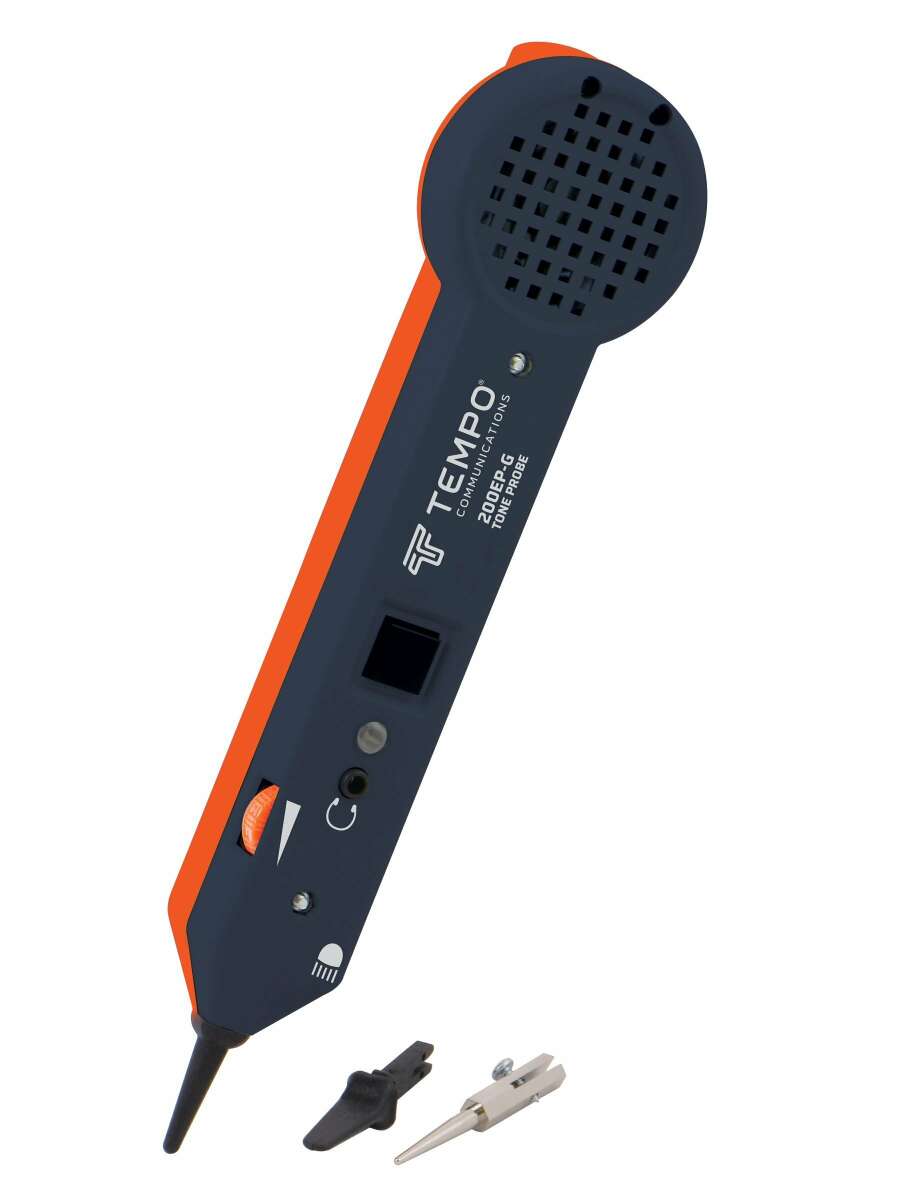

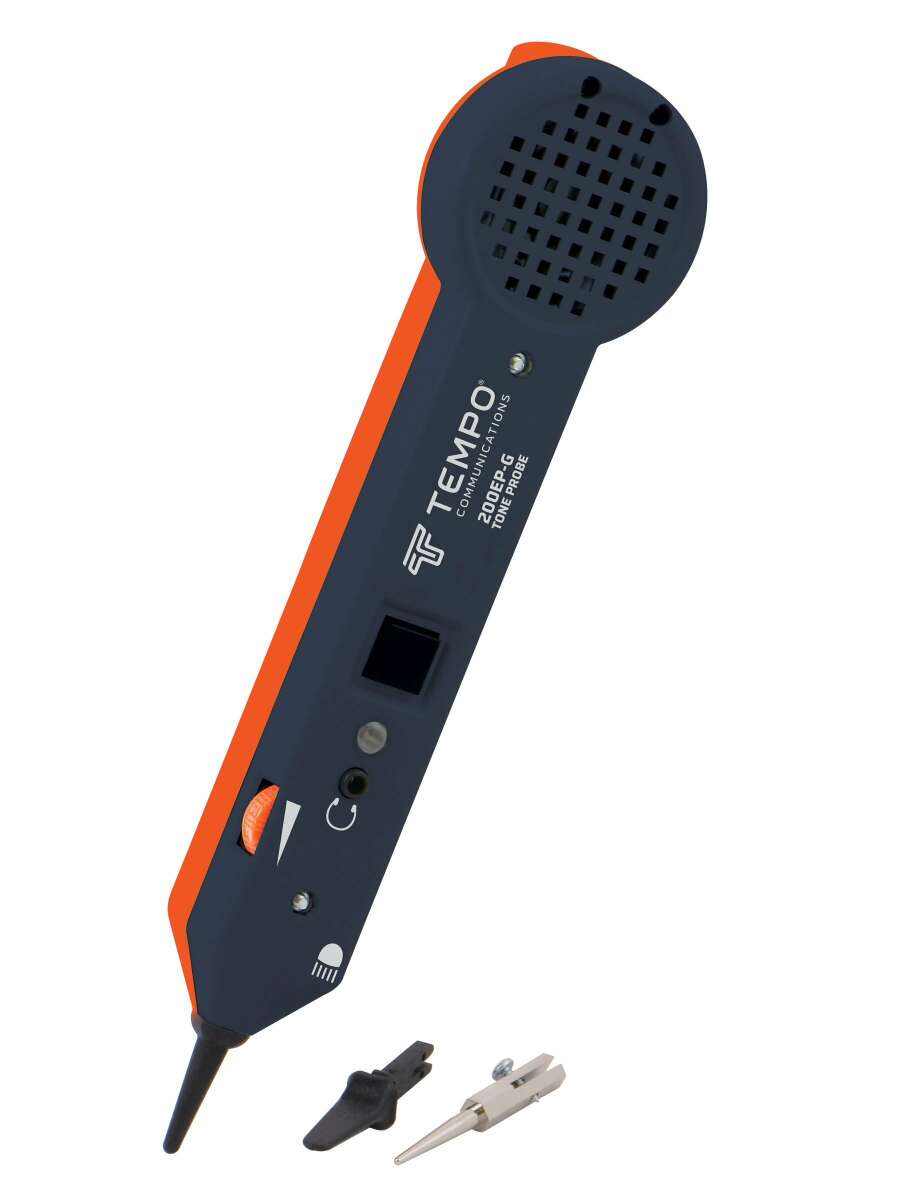

Индуктивный щуп 200EP-G имеет разъем для подключения телефонной гарнитуры и тестовой телефонной трубки, светодиод для подсветки рабочего пространства и регулятор громкости. И генератор и индуктивный щуп питаются от 9 -ти вольтовой батареи типа "Крона" и для экономии заряда оснащены функцией отключения при бездействии.

Принцип работы тестового набора Tempo 711К:

Для "прозвонки" линии требуется два проводника. Это могут быть две жилы или жила и экран кабеля. С помощью крокодилов или модульного разъема (RJ) генератор подключается к тестируемой линии. Он посылает в линию сигнал определенной частоты. На обратном конце линии с помощью антенны - щупа, прикасаясь по очереди ко всем парам/кабелям, определяется максимальный уровень сигнала. На проводнике, в который был подан сигнал генератора, уровень принимаемого сигнала будет намного выше чем на соседних (незначительные наводки будут распространяться по всем рядом проходящим жилам). Если сигнал генератора подан между экраном и всеми (соединенными вместе) жилами кабеля, то индуктивный щуп позволяет выполнить трассировку такого кабеля за фальш стеной, или идентифицировать его в пучке.

Технические характеристики Tempo 711K

Параметр генератора	Значение
Частота выходного сигнала (номинально)	874/984 Гц +/- 1%
Мощность выходного сигнала (при 600 Ом)	режим высокой мощности: +8 дБ режим низкой мощности: +1 дБ
Частота подачи сигнала (трель)	медленно: 2,5 Гц средняя частота: 6 Гц высокая частота: 13 Гц
Выходное напряжение для питания микрофона тестовой телефонной трубки и организации канала связи по отключенной от АТС линии (при 600 Ом)	разговорное напряжение 5,5В DC
Количество линий, в которых одновременно может определяться полярность	2 линии (при подключении к линии RJ11 1 линия (при подключении "крокодилами")
Определение состояния линии	да
Определение целостности цепи (короткого замыкания)	да
Определение наличия постоянного напряжения в линии	да
Определение наличия переменного (звонкового) напряжения в паре	да
Защита от напряжения в линии (при 600 Ом)	60В DC
Элемент питания	9В (Крона)
Время работы от батареи	100 часов
Автоматическое отключение	после 4 часов
Габариты	101 х 41 х 38 мм
Вес:	0,13 кг
Температура эксплуатации	от 0 до 50°С
Температура хранения	от -50 до 75°С
Относительная влажность	80%
Высота над уровнем моря	2000 м (максимальная)
Параметр индуктивного щупа	Значение
Усиление	30 дБ
Входное сопротивление:	100 МОм
Сопротивление металлического наконечника щупа (минимально)	0 Ом
Сопротивление пластикового наконечника щупа (минимально)	300 Ом
Характеристики разъема подключения телефонной гарнитуры	3,5 мм; стерео; 8 Ом
Элемент питания	9В (Крона)
Время работы от батареи	50 часов
Габариты	231 х 55 х 28 мм
Вес	145 гр.
Температура эксплуатации	от 0 до 50°С
Относительная влажность	80%
Высота над уровнем моря	2000 м

Основные функции Tempo 711K

найти нужную пару или жилу в проводе (UTP/FTP)
отобрать "свой" провод из пучка других
определить порт на патч-панеле который соответствует определенной розетке
проверить полярность линии на двух воходах сразу
подать напряжение для питания микрофона телефонной трубки

Функции генератора Tempo 77GX:

определение полярности линии
три переменых типа звукового сигнала
разъемы типа "крокодил" и модульный разьем RG-11
защиту по напряжению 60B
переключатель подачи тона вынесенный на корпус генератора, что значительно упрощает его использование

Функции индуктивного щупа Tempo 200EP-G:

регулятор чувствительности приемника;
высокий коэффициент усиления принимаемого сигнала;
светодиодная и звуковая индикация уровня принимаемого сигнала;
два сменных пластиковых наконечника (острый и плоский) позволяющих избежать замыкания жилы на жилу при идентификации пары;
дополнительный металлический сменный наконечник, обеспечивающий максимальную чувствительность при сортировки жил;
встроенный фонарик для работы в условиях плохой освещенности;
разъем для подключения тестовой телефонной трубки и телефонной гарнитуры.

Принцип работы тестового набора для отбора кабеля:

Для "прозвонки" пары на удаленном конце кабеля, необходимо:

Черный провод генератора подключить к экрану (оболочке) кабеля;
Красный провод генератора подключить к паре, которую необходимо идентифицировать на удаленном конце кабеля;
Включить генератор в положение "Tone"
Развести пары на удаленном конце кабеля на максимально возможное расстояние друг от друга. Увеличение расстояния между парами приведет к уменьшению взаимных наводок и уменьшению вероятности ошибочного определения пары.
Включить индуктивный щуп и поочередно поднести его наконечник к каждой из пар кабеля на удаленной его стороне. Наиболее мощный сигнал будет наблюдаться при приближении щупа к паре, в которую был подан сигнал генератора. Если сигнал хорошо слышен на всех парах - следует уменьшить громкость щупа и повторить измерение.

Видео: Поиск скрытой проводки при помощи индуктивного щупа Tempo

Видео: Отбор кабельных пар на удаленном конце кабеля

Аксессуары для тестового набора Tempo 711K

Фото	Артикул	Наименование
	3-00-0472	Tempo RPT-1 - комплект сменных пластиковых наконечников (плоский и круглый) для индуктивных щупов 200B, 200EP, 200FP и 200XP
	3-00-0471	Tempo RMT-1 - сменный металлический наконечник (круглый) для индуктивных щупов 200B, 200EP
	3-00-0498	Зажимы «крокодил», пара
	2-10-0494	Tempo 700C - сумка-чехол для индуктивных щупов 200B, 200EP, 200FP, 200XP, 402R, тональных генераторов 77HP-G, 77HP-G/6A, 77M-G, 402T, 77GX, 77GX2, AT8, AT8L, наборов включающие данные компоненты
	GT-PA1902	Tempo PA1902 - модульный адаптер RJ45 (8 контактов)
	GT-PA1903	Tempo PA1903 - модульный адаптер RJ11 (6 контактов)

Скачать инструкцию

Инструкция по эксплуатации тонального генератора (рус) Инструкция по эксплуатации тонального генератора (англ) Инструкция по эксплуатации индуктивного щупа (англ)
