Артикул: IL-SWIFT-K7-PROMO
Товар не поставляется
Дополнительные услуги:

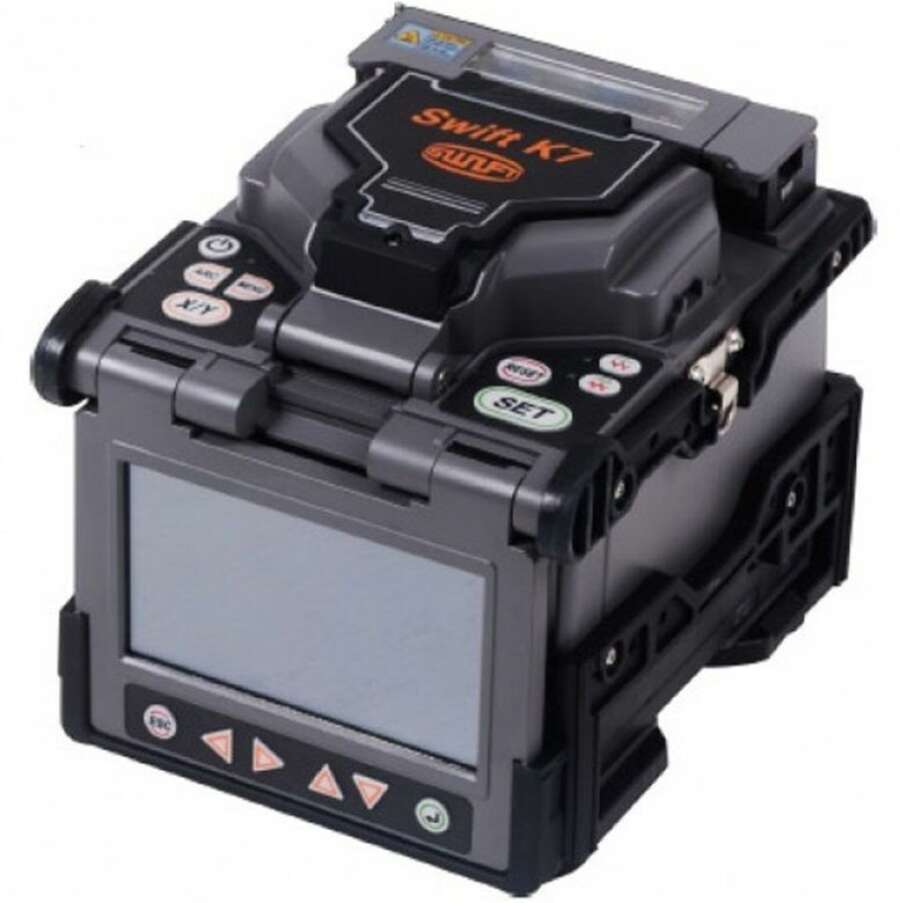

ILSINTECH SWIFT K7 – высокотехнологичный аппарат для сварки оптических волокон. Он соответствует всем современным требованиям к сварочным аппаратам для ВОЛС, выполнен с использованием новейших технологий и адаптирован для сварки волокон в самых сложных условиях окружающей среды: ветер, повышенная влажность, температура -10℃~50℃. Благодаря высому качеству выполняемых сварных соединений, большой емкости аккумуляторной батареи и надежной системе защиты от погодных условий, ILSINTECH SWIFT K7 рекомендован для использования на оптической магистрали и сети доступа.
| Наименование | Модель | Кол-во, шт |
| Сварочный аппарат |
SWIFT-K7 |
1 |
| Адаптер питания от переменного тока |
F1-1 |
1 |
| USB кабель |
- |
1 |
| Кабель для передачи данных на ПК |
- |
1 |
| Загрузчики КДЗС |
S312 |
2 |
| Запасные электроды |
EI-21 |
1 пара |
| Аккумуляторная батарея |
K713 |
1 |
| Лоток для охлаждения КДЗС |
CT-03(60mm) |
1 |
| Ручной стриппер |
CF-02 |
1 |
| Шестигранный ключ |
- |
1 |
| Прецизионный скалыватель |
1 |
|
| Ремень-ручка |
- |
1 |
| Коробка для ЗИП |
- |
1 |
| Кисточка |
- |
1 |
| Дозатор для спирта |
- |
1 |
| Инструкция пользователя (CD) |
- |
1 |
| ПО для синхронизации данных (CD) |
- |
1 |
| Инструкция пользователя |
- |
1 |
| Пакетик с силико-гелем 20g |
- |
1 |
| Руководство по калибровке |
- |
1 |
| ключ для кейса |
- |
1 |
| Наплечный ремень |
- |
1 |
| Кейс для транспортировки | - |
1 |
| Наименование параметра | Значение |
| Сварка оптических волокон | |
| Способ выравнивания волокон | по сердцевине (IPAAS) |
| Тип свариваемых волокон |
SM(ITU-T G.652), MM(ITU-T G.651), DS(ITU-T G.653), NZDS(ITU-T G.655), ITU-T G.657 |
| Автоматическое распознавание волокон |
SM(ITU-T G.652), MM(ITU-T G.651), DS(ITU-T G.653), NZDS(ITU-T G.655), SM(ITU-T G.657 A2/B2), SM(ITU-T G.657 B3) |
| Количество одновременно свариваемых волокон | 1 пара |
| Калибровка дуги | Автоматическая в режиме реального времени |
| Диаметр оболочки свариваемых волокон | 80 ~ 150 мкм |
| Диаметр буфферного покрытия свариваемых волокон | 100 ~ 1000 мкм |
| Количество программ сварки | 300 |
| Потери на сварном соединении | SMF: 0.02dB, MMF: 0.01dB, DSF: 0.04dB, NZDSF: 0.04dB |
| Отражение от сварного соединения | > 60dB |
|
Типичное время сварки |
6 сек (Быстрый режим) |
| Определение ориентировочных потерь на соединении | доступно |
| Функция внесения потерь на сварном соединении | Есть (диапазон 0 – 15 дБ, шаг 0.1 дБ) |
| Пямять результатов сварок |
последние 10 000 результатов сохраняются во внутренней памяти. (изображений 10 000 результатов) |
| Ресурс электродов | более 3 500 сварных соединений |
| Тест на разрыв | от 1,96 до 2,25 |
| Термоусадка | |
| Количество программ термоусадки | 100 |
| Количество посадочных мест для КДЗС | 2 |
|
Типичное время термоусадки |
9 сек (kdzs-45) 13 сек (kdzs-60) |
| Допустимый размер используемой КДЗС | 40mm, 45mm, 60mm (fiber), 32mm или 28mm (Коннектор), 20 мм, микро |
| Длина зачищенного волокна после скола | 5-16 мм (250 мкм), 10-16 мм (900 мкм) |
| Отображение результатов | |
| Монитор | сенсорный цветной, 4,3” |
| Камеры | 2 камеры типа CMOS |
| Увеличение места сварки | просмотр оси X или Y : 220X, MAX : 700X |
| Питание | |
| Питание от сети | Адаптер 100~240V AC |
| Аккумуляторная батарея | Литий-Полимерная (DC 14.8В, 6000 мАч) |
| Дополнительное питание | автомобильный прикуриватель (12В) – опция |
| Количество циклов сварка/термоусадка от заряда батареи | 300 циклов |
| Общие параметры | |
| Порты | USB, RCA |
| Условия эксплуатации | Высота над уровнем моря: 0~5 000 м, Температура: -10℃~50℃, Влажность: 0~95% |

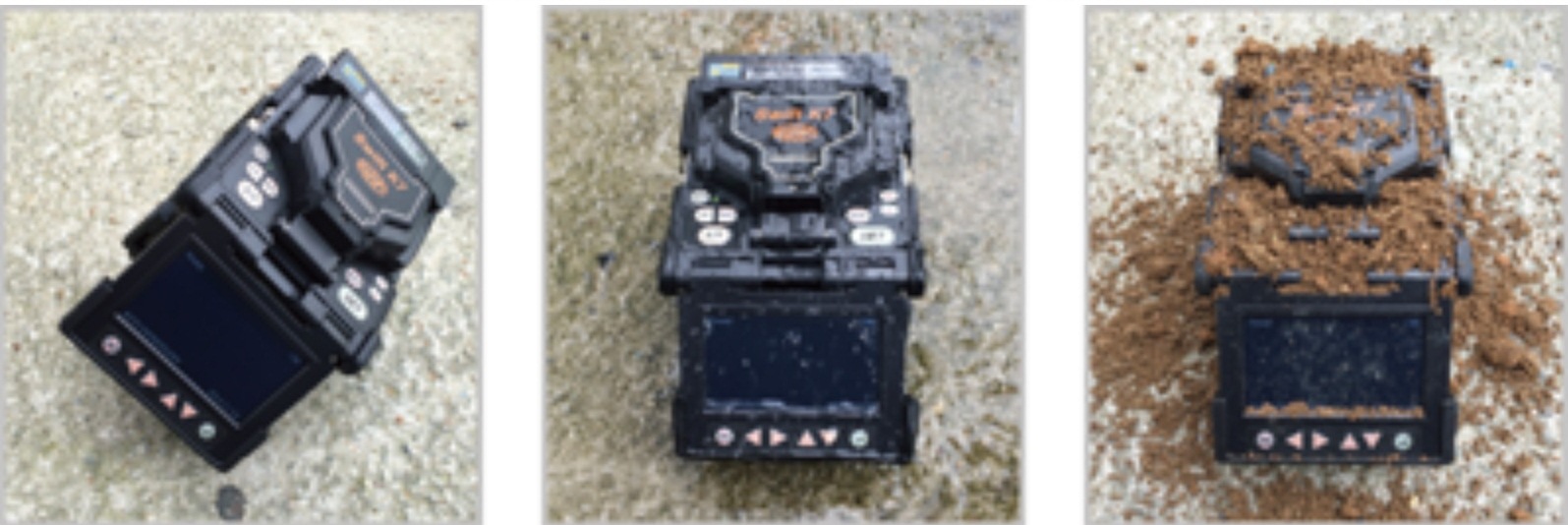

| Защита | защита от ветра (до 15 м/сек); защита от пыли; защита от влаги; удароустойчивый корпус |
| Условия хранения | Температура: -40℃~80℃, Влажность: 0~95% |
| Габариты | 142(W) ｘ163(L) ｘ146(H)mm (включая защитные резиновые накладки) |
| Вес | 2.0 кг (Включая батарею 2.5 кг) |
| Фото | Наименование | Модель |
| Аккумуляторная батарея |
IL-K713 |
|
 |
Прецизионный скалыватель |
CS-03A |
 |
Запасное лезвие к скалывателю |
BI-05 |
 |
Запасные электроды к сварочному аппарату |
EI-21 |
 |
Держатели (холдеры) оптического воокна |
HS-250, HS-900, HS-2.5, HS-IN, HS-SC, HS-LC, HS-ST, LS-900 |
 |
Splice-on коннекторы |
SC, LC, FC, ST (UPC и APC) |
| RCA кабель |
2.5m Black |
|
| Шнур для питания от автомобильного прикупивателя |
IL-K7-DC Charger |
|
 |
Адаптер “Розетка для прикуривателя – крокодилы” | ASP-1-01 |
