Артикул: FUJ-FSM-80S+-Kit-A
Товар не поставляется
Дополнительные услуги:

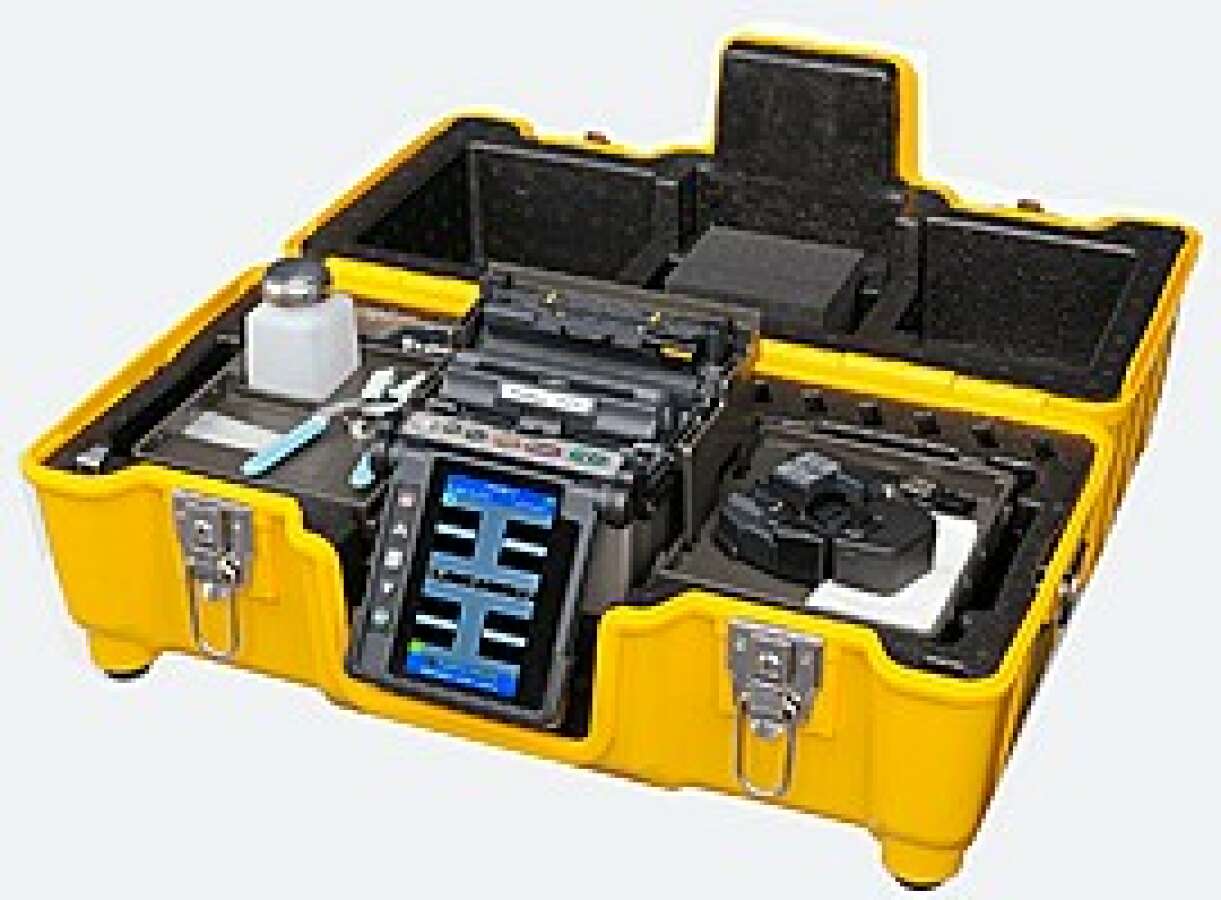

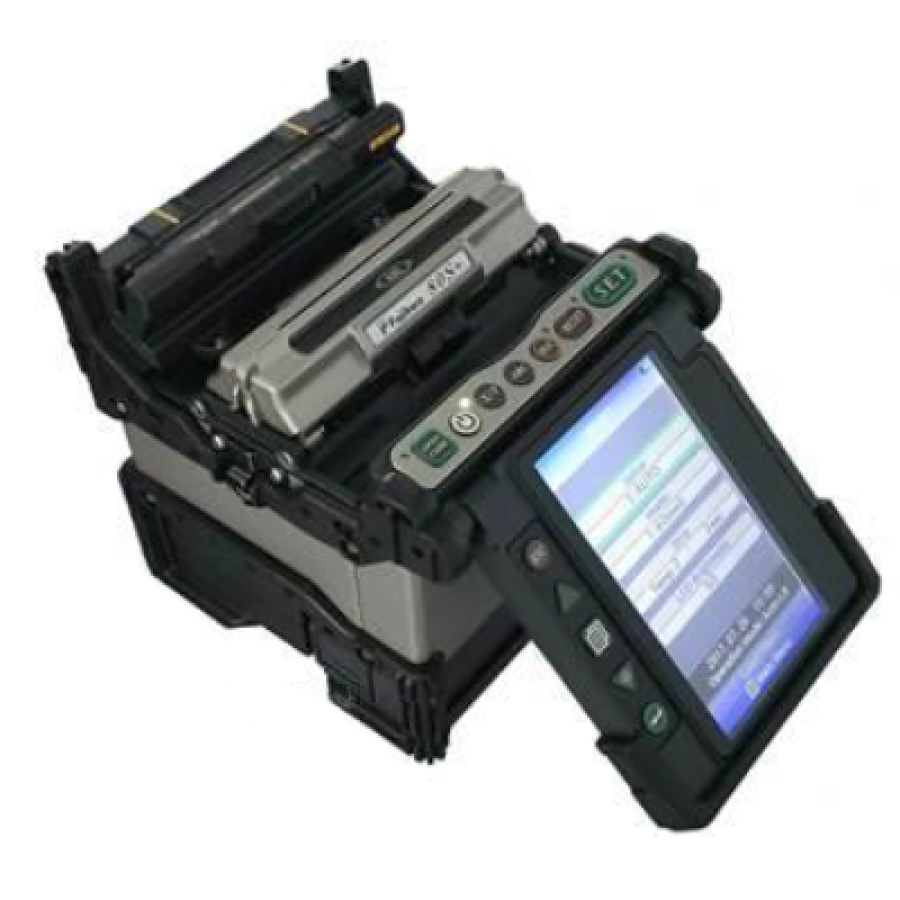

Сварочный аппарат Fujikura FSM-80S+ KIT A обладает следующими особенностями:
1. Сварочный аппарат Fujikura 80S+ с электродами ELCT2-20A – 1 шт.
2. Прижимы CLAMP-S70C – 1 пара
3. Сетевой адаптер/зарядное устройство ADC-18 – 1 шт.
4. Сетевой шнур ACC-15 – 1 шт.
5. Кейс жесткий CC-30 – 1 шт.
6. Запасные электроды ELCT2-20A – 1 пара
7. USB-кабель USB-01 – 1 шт.
8. Руководство на CD M-70 – 1 шт.
9. Краткое руководство на русском языке – 1 шт.
10. Руководство на русском языке – 1 шт.
11. Лоток для КДЗС SL-01 – 1 шт.
12. Дозатор для спирта AP-01 – 1 шт.
13. Отвертка SD-01 – 1 шт.
14. Скалыватель оптических волокон Fujikura CT-30A – 1 шт.
15. Батарея аккумуляторная BTR-09 – 1 шт.
16. Шнур питания DCC-18 для зарядки BTR-09 – 1 шт.
| Применяемые волокна | Количество волокон | Одиночное |
| Типы волокна | SM (ITU-T G.652/G.657), MM (ITU-T G.651), DS (ITU-T G.653), NZDS (ITU-T G.655) | |
| Размеры волокна | Диаметр кварцевой оболочки 80 … 150 мкм Диаметр покрытия 100 … 3000 мкм |
|
| Длина скола | 5…16 мм | |
| Установка волокна | Прижим волокна С CLAMP-S70C (стандартный) |
Диаметр покрытия 100…3000 мкм (длина скола 5…16 мм) |
| Прижим волокна D CLAMP-S70D (опция) |
Диаметр покрытия 900 мкм (длина скола 16 мм) Для свободного буфера |
|
| Держатель волокна FH-60-250 (опция) | Диаметр покрытия 250 мкм (длина скола 5…13 мм) | |
| Держатель волокна FH-60-900 (опция) | Диаметр покрытия 900 мкм (длина скола 5…13 мм) | |
| Держатель волокна FH-60-160 (опция) | Диаметр покрытия 160 мкм (длина скола 5…13 мм) | |
| Держатель волокна FH-60-DC250 (опция) | Диаметр покрытия 250 мкм (длина скола 5…13 мм) Для Drop-кабеля |
|
| Держатель волокна FH-60-IDC250 (опция) | Диаметр покрытия 250 мкм (длина скола 5…13 мм) Для Indoor-кабеля |
|
| Держатель волокна FH-60-LT900 (опция) | Диаметр покрытия 900 мкм (длина скола 5…13 мм) Для свободного буфера |
|
| Держатель волокна FH-FC-20 (опция) | Диаметр покрытия 2 мм (длина скола 5…13 мм) Для патчкорда 2 мм |
|
| Держатель волокна FH-FC-30 (опция) | Диаметр покрытия 3 мм (длина скола 5…13 мм) Для патчкорда 3 мм |
|
| Юстировка волокна | По сердцевине, метод PAS | |
| Режимы сварки | Количество режимов | 100 |
| AUTO | Автоматическое распознавание волокна (SM/MM/DS/NZDS) Независимая калибровка дуги Авто фокусировка |
|
| SM-AUTO | Для SM-волокон (ITU-T G.652) Независимая калибровка дуги |
|
| MM-AUTO | Для MM-волокон (ITU-T G.651) Независимая калибровка дуги |
|
| DS-AUTO | Для волокон со смещенной дисперсией (ITU-T G.653) Независимая калибровка дуги Авто фокусировка |
|
| NZ-AUTO | Для волокон с ненулевой смещенной дисперсией (ITU-T G.655) Независимая калибровка дуги Авто фокусировка |
|
| SM-FAST | Для SM-волокон (ITU-T G.652) Быстрая сварка с минимумом функций |
|
| ULTRA FAST | Для SM-волокон (ITU-T G.652) Самый быстрый режим сварки с минимумом функций |
|
| Другие | Режимы обычной сварки Режимы сварки вручную Режимы внесения потерь в месте сварки Режим, программируемый пользователем |
|
| Потери на сварном соединении | SM (ITU-T G.652) | 0,02 дБ |
| MM (ITU-T G.651) | 0,01 дБ | |
| DS (ITU-T G.653) | 0,04 дБ | |
| NZDS (ITU-T G.655) | 0,04 дБ | |
| Возвратные потери | 60 дБ и выше | |
| Время сварки | Режим ULTRA FAST | 6 сек для стандартного SM-волокна |
| Оценка потерь на сварном соединении | Для точной оценки потерь принимаются во внимание несколько типов деформации сердцевины, а также смещение оси сердцевины | |
| Функция внесения потерь в месте сварки | Создание фиксированного аттенюатора, 0,1 … 15 дБ с шагом 0,1 дБ | |
| Печка для термоусадки | Количество режимов | 30 |
| Режимы термоусадки | Slim (60 мм) | Для КДЗС Fujikura Slim (60 мм) |
| FP-03 (60 мм) | Для КДЗС Fujikura FP-03 (60 мм) | |
| FP-03 (40 мм) | Для КДЗС Fujikura FP-03 (40 мм) | |
| FPS01-400-20/25/34/40 | Для КДЗС Fujikura FPS01-400-20/25/34/40 | |
| FPS01-900-25/34/45 | Для КДЗС Fujikura FPS01-900-25/34/45 | |
| FP-04T/FP-05 | Для КДЗС Fujikura FP-04T/FP-05 | |
| Время термоусадки | Slim (60 мм) | 9 сек |
| FP-03 (60 мм) | 13 сек | |
| FP-03 (40 мм) | 17 сек | |
| Микрогильзы Fujikura | 5…16 сек | |
| FP-04T | 25 сек | |
| FP-05 | 30 сек | |
| Автоматическая печка для термоусадки | Автоматическое закрытие крышки и авто-старт печки при размещении в печке сварного соединения Автостарт печки возможен также при закрытии крышки |
|
| Хранение результатов сварки | Количество сварок | 20 000 |
| Данные сварки | Дата, режим сварки, сообщение об ошибке, потери на сварке, угол скола, смещение осей, порог угла скола, порог потерей на сварке, мощность дуги, время дуги | |
| Калибровка дуги | В режиме реального времени | Мощность и время дуги автоматически калибруются в режиме реального времени по свечению оболочки в течение разряда Применяется во всех режимах сварки AUTO |
| Автоматическая | Мощность и время дуги автоматически калибруются на основании предыдущего разряда Применяется во всех режимах сварки AUTO |
|
| Вручную | Ручная функция калибровки дуги по измерению величины плавления волона | |
| Тест на растяжение | Тестер | Работает с прижимами и держателями волокна |
| Нагрузка | 1,96…2,25 Н | |
| Ресурс электродов | 5000 сварок | |
| Ветрозащитная крышка | Автоматическое открытие и закрытие ветрозащитной крышки Автостарт сварки при закрытии ветрозащитной крышки |
|
| Условия эксплуатации | Высота | 0…5000 м над уровнем моря |
| Влажность | 0…95% без конденсации | |
| Температура | -10…+50˚C | |
| Скорость ветра | 0...15 м/с | |
| Условия хранения | Влажность | 0…95% без конденсации |
| Температура | -40…+80˚C | |
| Температура длительного хранения с батареей | -20 … +30˚C | |
| Размеры и вес | Размеры | 146х159х150 мм включая ветрозащитную крышку, монитор и обрезиненную защиту |
| Вес | 2,5 кг с сетевым адаптером ADC-18 2,7 кг с батареей BTR-09 |
|
| Отображение изображения волокна | Способ просмотра | 2 CMOS камеры для перекрестного просмотра волокна |
| Монитор | Цветной ЖК-экран 4.73 дюйма | |
| Защита монитора | Прозрачная пластиковая пластина с антибликовым покрытием | |
| Переворот изображения | Ориентация экрана регулируется автоматически в соответствии с положением монитора Изображение волокна автоматически переворачивается в соответствии с положением монитора |
|
| Увеличение просмотра волокна | 320х для просмотра по осям X или Y 200х для одновременного просмотра по осям X и Y |
|
| Электропитание: Сетевой адаптер | Модель | ADC-18, съемный |
| Вход переменного тока | Напряжение: 100…240 В Ток: Максимум 1 А Шнур питания: шнур 3-pin с заземлением, ACC-15 |
|
| Вход постоянного тока | Напряжение: 10…15 В Ток: Максимум 6 А Шнур питания: специальный шнур 3-pin, DCC-12, DCC-13 |
|
| Зарядка батареи | Шнур для зарядки: специальный шнур, DCC-18 Батарея: специальная батарея, BTR-09 Время зарядки: 5 часов Напряжение и ток зарядки: максимально 16,8 В/0,8 А Возможна одвременная зарядка и работа сварочного аппарата |
|
| Выход постоянного тока | К сварочному аппарату: специальный шнур 8-pin Напряжение и ток: 12 В/4 А |
|
| Светодиодные индикаторы | Зеленый: нормальное питание постоянного тока Красный: напряжение постоянного тока выше 15 В Желтый: батарея заряжается Желтый мигающий: некорректная зарядка батареи |
|
| Вес | 384 г | |
| Электропитание: батарея | Модель | BTR-09, съемная, перезаряжаемая |
| Тип | Литиевая батарея Выходное напряжение 14,8 В, емкость 4000 мАч Индикатор остаточного заряда |
|
| Зарядка | Устройство для зарядки: ADC-18 Шнур для зарядки: специальный шнур, DCC-18 Возможна зарядка во время работы, когда батарея встроена в сварочный аппарат |
|
| Выход постоянного тока | К сварочному аппарату: специальный разъем 8-pin Напряжение и ток: 14,8 В/4 А |
|
| Условия эксплуатации | Температура зарядки: 0…40˚C Температура эксплуатации: -10…50˚C Батарея должна быть полностью разряжена и заряжена каждые 6 месяцев для предотвращения эффекта памяти |
|
| Условия длительного хранения | Температура хранения: -20…30˚C Батарея должна полностью заряжаться каждые 6 месяцев для предотвращения химических повреждений, вызванных полной разрядкой |
|
| Количество циклов сварки | 200 циклов сварки и термоусадки при следующих условиях: Батарея должна быть активирована Батарея не должна быть повреждена неправильными условиями хранения Должна быть включена функция сохранения энергии (отключение монитора через 5 сек) Цикл сварки и термоусадки - 2 минуты |
|
| Ресурс батареи (снижение емкости вдвое) | 500 циклов заряда/разряда батареи при нормальной эксплуатации | |
| Вес | 551 г | |
| Интерфейсы | USB-интерфейс | Статус: slave Применение: передача данных и видеосигнала на компьютер Тип разъема: Mini-B Модель: USB2.0 |
| HJS-Интерфейс | Применение: электропитание для термострипперов Fujikura RS02, RS03 Тип разъема: 6-pin Mini-DIN Электропитание: 12 В, 1 А |
|
| Беспроводное соединение | Bluetooth® Частота 2400 МГц Схема модуляции DSSS Зона приема 10 м |
|
| Управление термостриппером | Модели | Fujikura RS02 Fujikura RS03 |
| Настройки | "Режим сварки" - параметры соответствуют выбранному режиму сварочного аппарата. "Стриппер" - параметры соответствуют настройкам термостриппера. |
|
| Кейс для переноски | Размеры | 547x277x281 мм Включает рабочий столик и ремень для переноски. |
| Программное обеспечение | Обновление ПО 80S+ через Интернет при выходе новой версии. Руководство по обновлению ПО находится на CD-диске, входящем в стандартный комплект поставки. |
|
| Защита от пыли, влаги и ударов | Защита от падения на любую сторону с высоты 76 см Защита от пыли размером 0,1…500 мкм Защита от осадков до 10 мм/час |
|
| Соответствие стандартам | RoHS WEEE PFOS |
|
| Применение Fuse коннекторов | Система Fujikura FuseConnect | |
| Фото | Наименование | Код по каталогу |
 |
Fujikura CT-30A - прецизионный скалыватель оптоволокна | FUJ-CT-30A |
 |
Fujikura СТ-06А - скалыватель прецизионный (c контейнером для сбора осколков волокна) | FUJ-CT-06A |
 |
Fujikura ADC-18 - сетевой адаптер для Fujikura FSM-80S (без шнура питания) | FUJ-ADC-18 |
 |
Fujikura CC-30 - кейс для Fujikura FSM-80S | FUJ-CC-30 |
 |
Fujikura FH-60-250 - держатель волокна 250 мкм для Fujikura FSM-60S/18S/80S/12S | FUJ-FH-60-250 |
 |
Fujikura FH-60-900 - держатель волокна 900 мкм для Fujikura FSM-60S/18S/80S/12S | FUJ-FH-60-900 |
| Fujikura FH-60-LT900 - держатель волокна 900 мкм для Fujikura FSM-80S/12S | FUJ-FH-60-LT900 | |
| Fujikura FH-60-DC250 - держатель волокна 250 мкм для Fujikura FSM-80S/12S | FUJ-FH-60-DC250 | |
| Fujikura FH-FC-20 - держатель волокна для Fujikura FSM-80S/12S | FUJ-FH-FC-20 | |
| Fujikura FH-60-IDC250 - держатель волокна для Indoor-кабеля для Fujikura FSM-80S/12S | FUJ-FH-60-IDC250 | |
| Fujikura FH-FC-30 - держатель волокна для Fujikura FSM-80S/12S | FUJ-FH-FC-30 |
