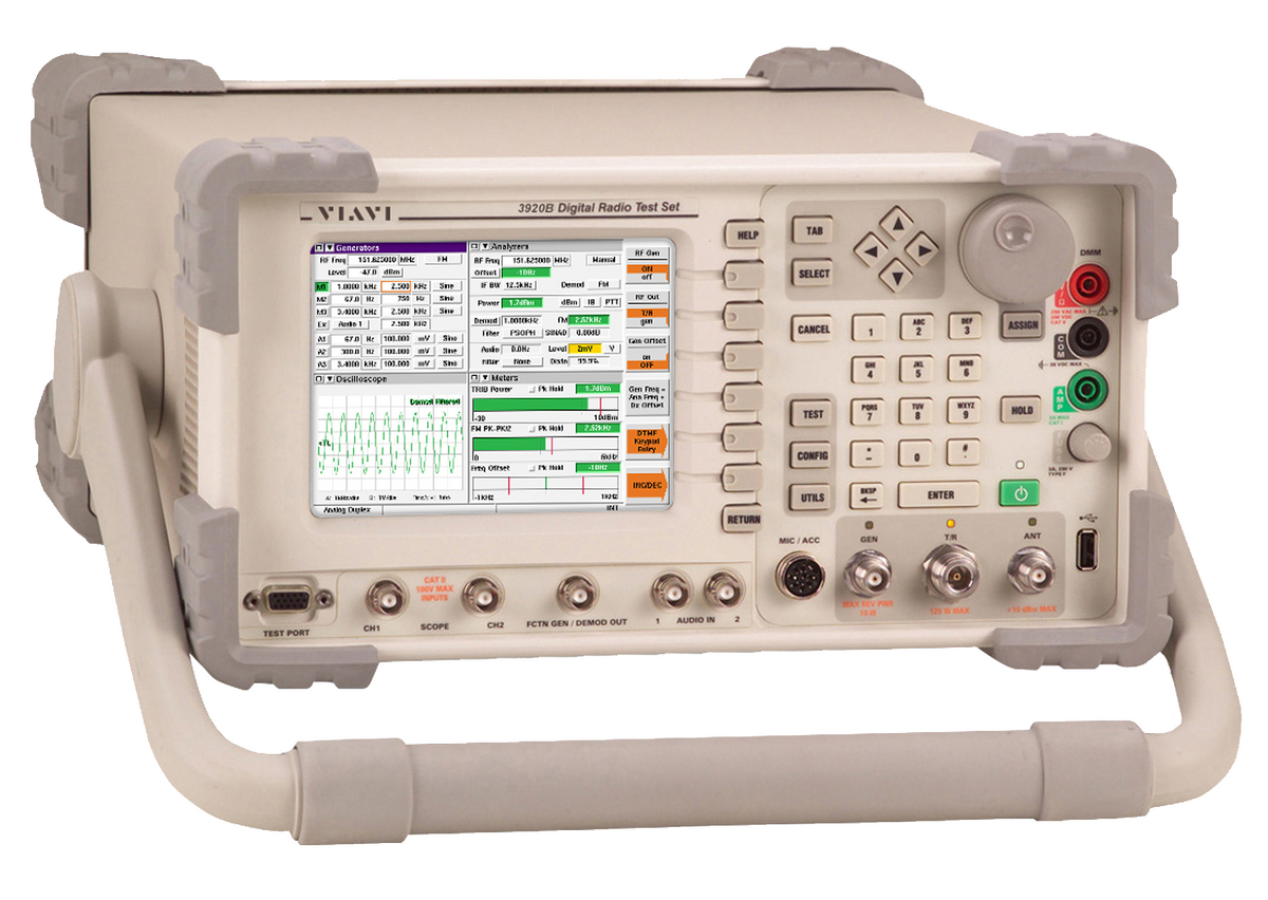

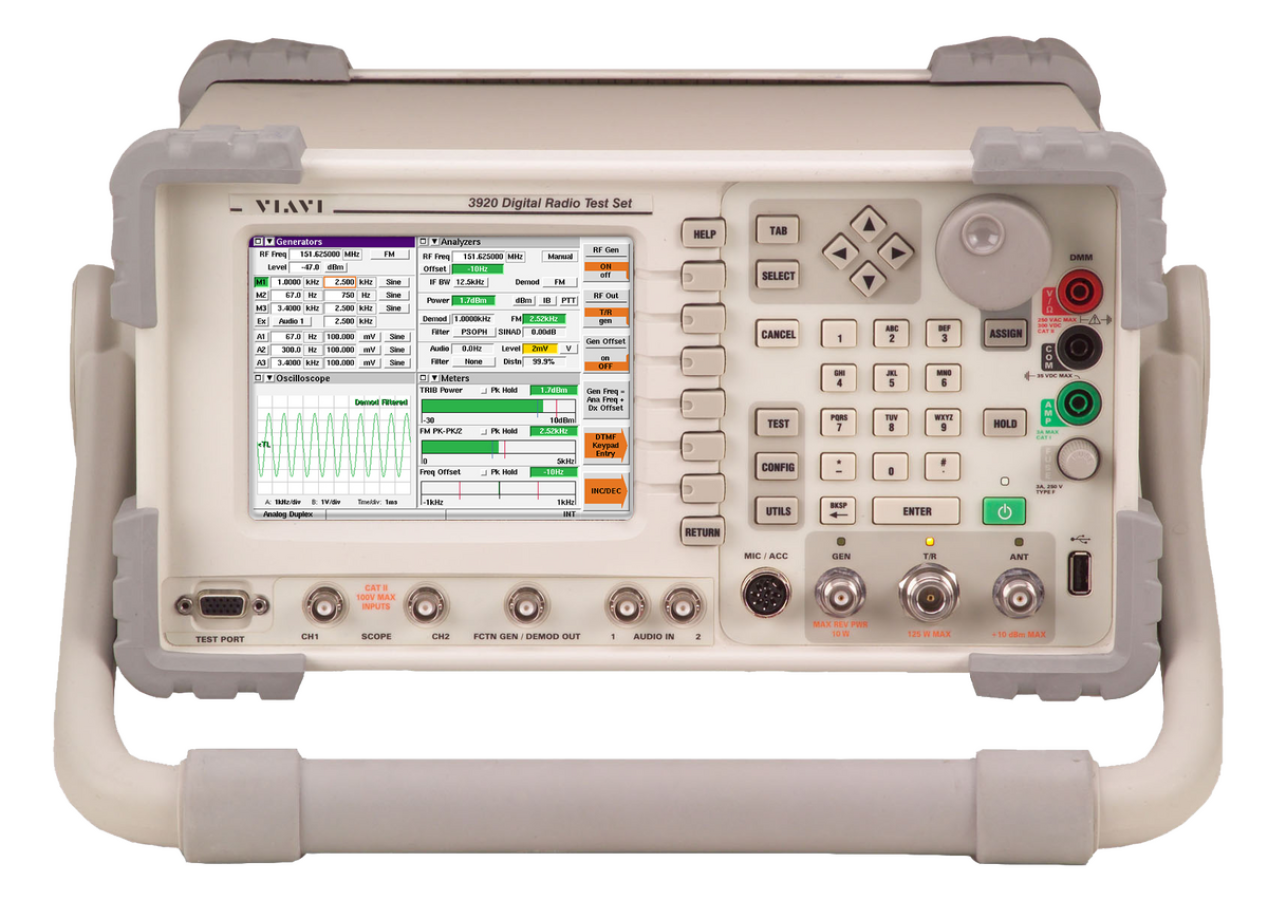

VIAVI 3920B - цифровой радиочастотный тестер для тестирования аналоговых и цифровых средств радиосвязи, работающий на диапазоне частот от 10 МГц до 1,05 ГГц (стандартно) и до 2,7 ГГц (опционально 392XOPT058).
VIAVI 3920B имеет усовершенствованный генератор ВЧ сигналов от -110 дБс/Гц в 10 кГц диапазоне.
Преимущества:
- Генератор радиосигнала с низким уровнем фазового шума для тестирования основных параметров приемников на важнейших радиостанциях.
- Модель 3920B имеет множество стандартных функций, а также дополнительных возможностей тестирования, развитые цифровые функции и возможности согласования Auto-Test II.
- Устройство обеспечивает полный спектр измерений аналоговых радиосистем, а также современные возможности цифрового тестирования.
- 3920B не только удобен в использовании, но и отличается функциями, которые ускоряют тестирование систем радиосвязи и делают его воспроизводимым.
- Простое восприятие цветового обозначения результатов тестирования «прошел/не прошел» для оперативной проверки качества. Удобная настройка измерителей позволяет настроить уникальные параметры «прошел/не прошел» для каждого типа тестируемой системы радиосвязи.
- Включает наборы автотестирования и согласования для наиболее распространенных систем радиосвязи в отрасли.
Поддерживаемые стандарты и технологии наземной радиосвязи:
- AM/FM
- SSB
- P25 Phase 1
- P25 Phase 2
- DMR (MOTOTRBO™)
- NXDN™
- TETRA
- dPMR
Физические характеристики:
- Размеры: 19.7 см x 35.6 см x 47.0 см
- Вес: 16.5 кг

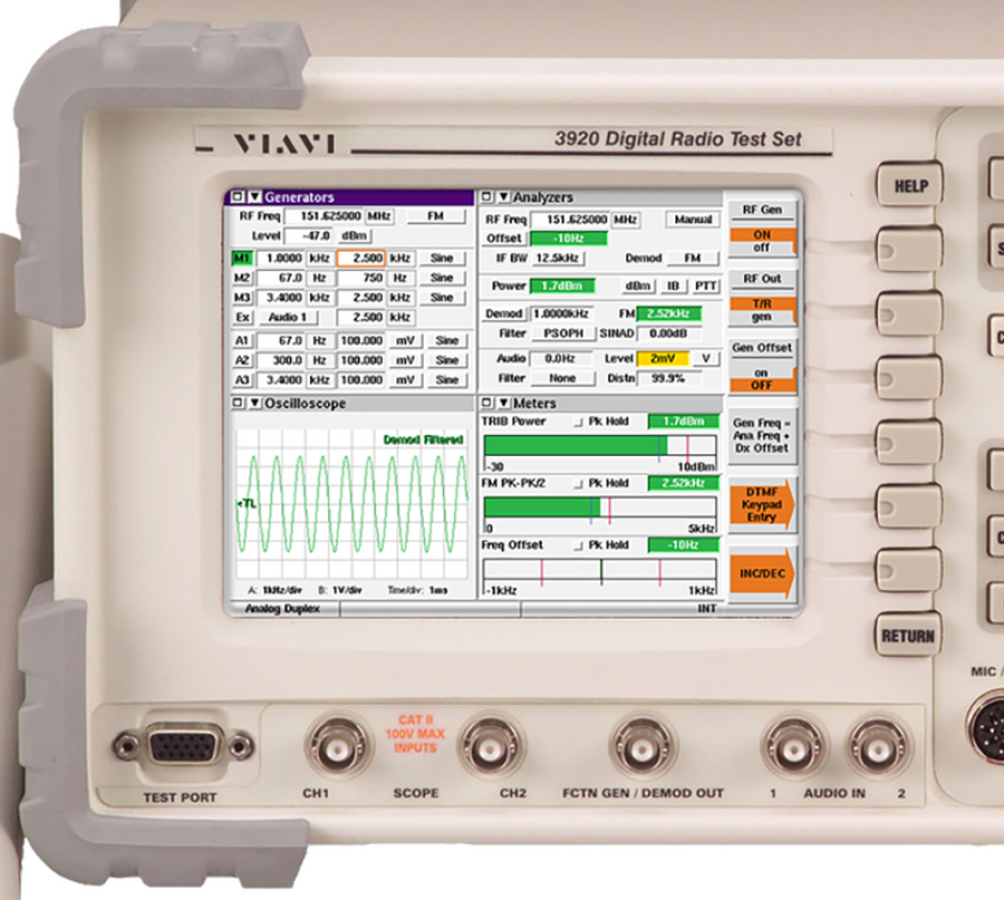

- Размер экрана (LCD Display): диагональ 6.4” или 162.6 мм
Комплект поставки:
- Front / Rear Cover
- 2 x Adapter (BNC-F to TNC-M)
- Adapter (N-M to BNC-F)
- 3900 Series Operation Manual (CD-ROM)
- Antenna (BNC) (450 MHz)
- Antenna (BNC) (800 MHz)
- Antenna (BNC) (150 MHz)
- 3900 Getting Started Manual
- Warranty Packet, 2 Year
- 2 x Fuse, 3 Amp, 250 V
- Power Cord (configuration for use in the UK)
- Power Cord (configuration for use in North America)
- Power Cord (configuration for use in Continental
- Europe)
- 3-Wire (grounded) power cord
Технические характеристики:
- Диапазон частот: от 10 МГц до 1,05 ГГц (стандартно) и до 2,7 ГГц (опционально 392XOPT058)
- Разрешение: 1 Гц
- Точность: ± 1 Гц
- Временная развертка: 0,01 событий на миллион (ppm) + возраст данных
- Диапазон выходного уровня генератора: от +10 дБм до –130 дБм с точностью ±1 дБ (типичн.)
- Фазовый шум генератора: <–110 дБ ниже несущей/Гц при смещении 10 кГц
- Диапазон радиочастотного анализатора: –130 дБм при мощности до 125 Вт
- Мощность прямого питания: 50 Вт постоянная, 125 Вт цикличная
Дополнительные опции для VIAVI 3920B:
- Расширение частотного диапазона до 2.7 ГГц
- Измерение гармоник и паразитных сигналов
- Следящий генератор
- Анализатор спектра звука и звуковой следящий генератор (используется для выравнивания одновременных аналоговых звуковых потоков)
- IQ generator for use with IQCreator®
- P25 conventional operation with advanced parametric / protocol analysis
- P25 trunking operation
- LSM generate and receive analysis
- P25 Phase II TDMA physical layer transmitter and receiver testing
- Off Air Monitor for P25 message logging - protocol analysis tool
- P25 AES encryption
- SmartZone™ and SMARTNET™ trunking
- DMR (MOTOTRBO™) mobile and repeater tests
- TETRA mobile, base station, and DMO tests
- HPD (High Performance Data) base and mobile simulation
- NXDN™, dPMR™, and ARIB T98
Автоматические тесты и параметры выравнивания включают:
- Motorola ASTRO®, ASTRO® 25, and APX™ series radios
- EF Johnson ES and VP600 series radios
- BK DPHX5102S and KNG series radios
- TIA / EIA-603 FM land mobile radio test software
- MOTOTROB radios
- Harris P7300, P5500, XG-75 and XL-200P series
- Kenwood P25 TK-5X10, 5X20, and NXDN series radios
- ICOM P25 and NXDN series radios
- DMR Repeaters
