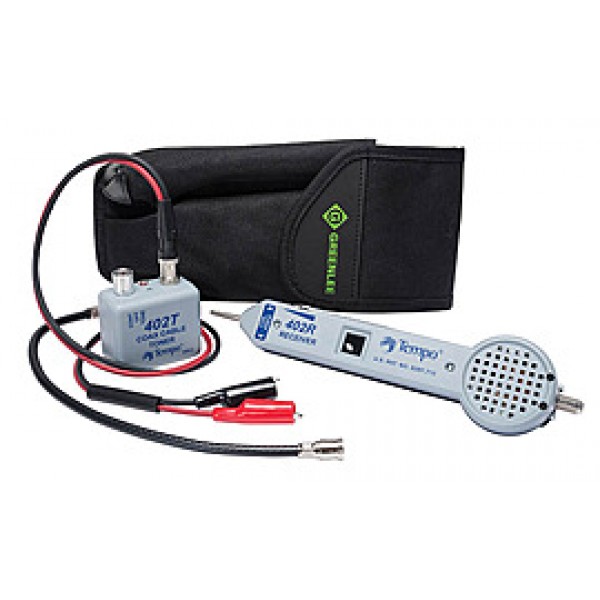

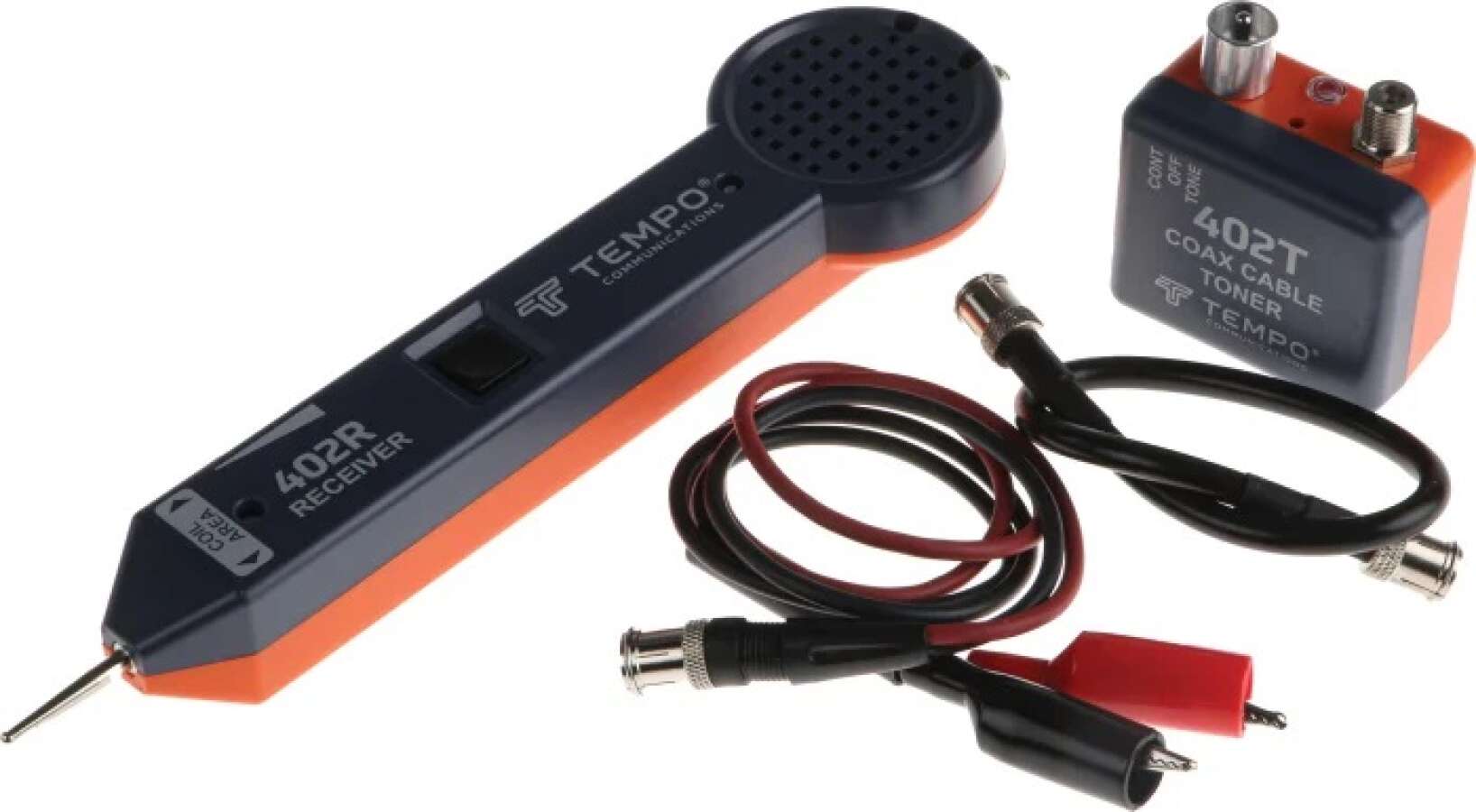

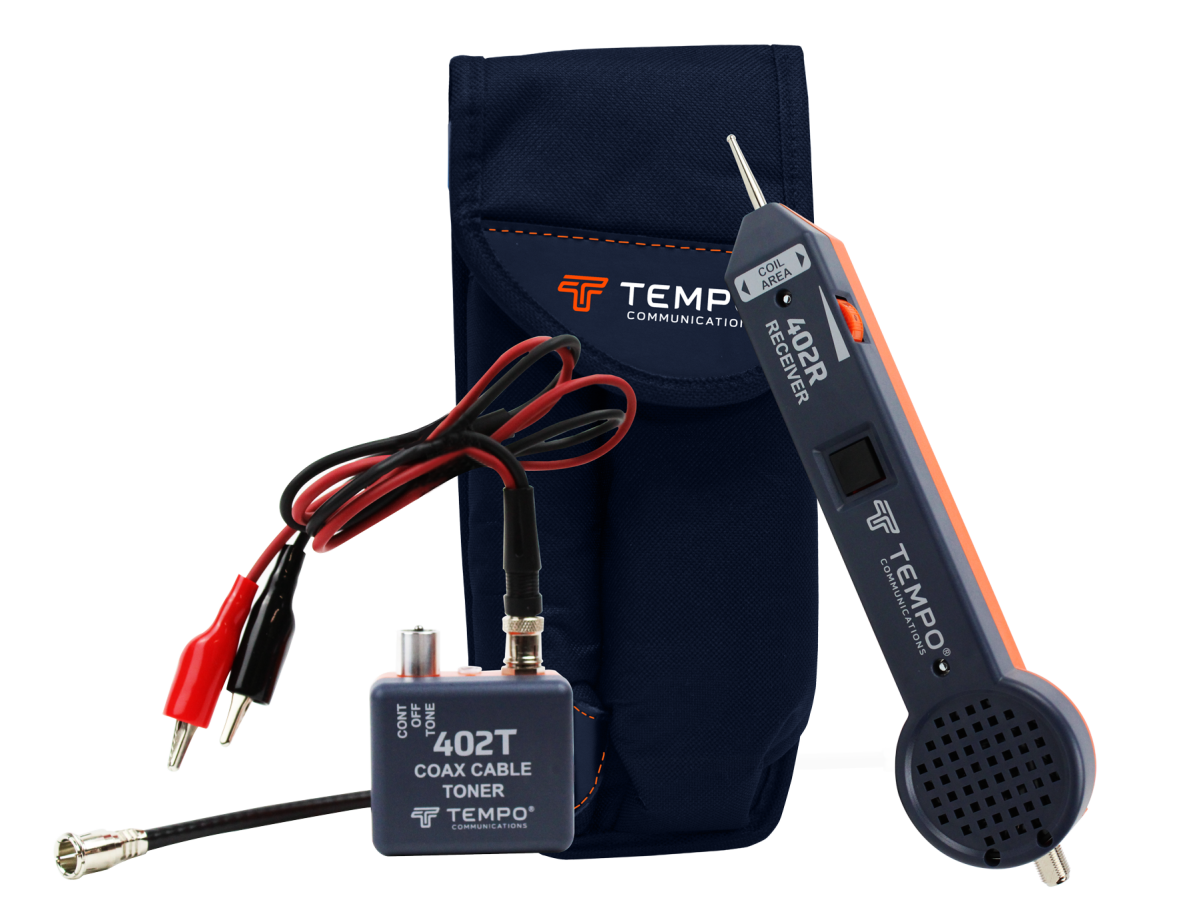

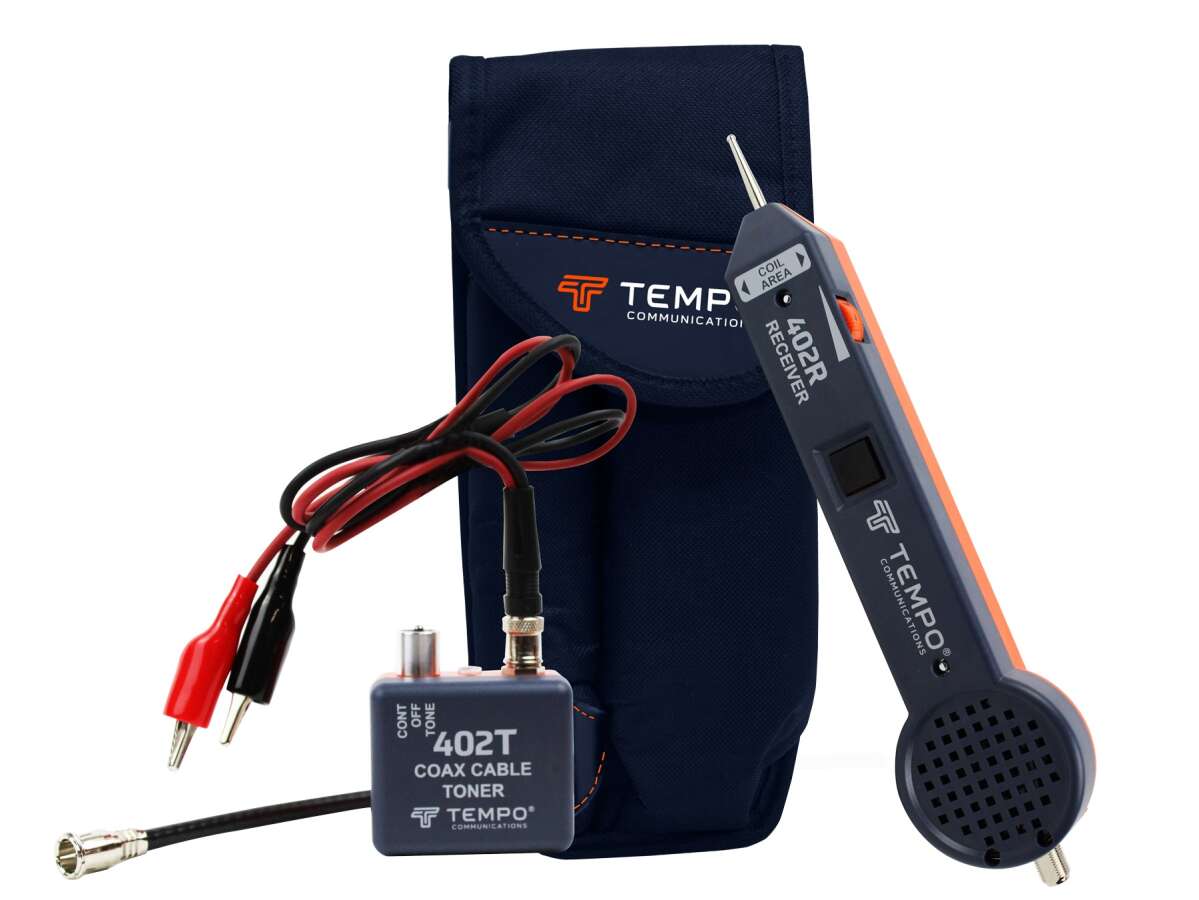

Greenlee 402K - тестовый набор для кабельного телевидения

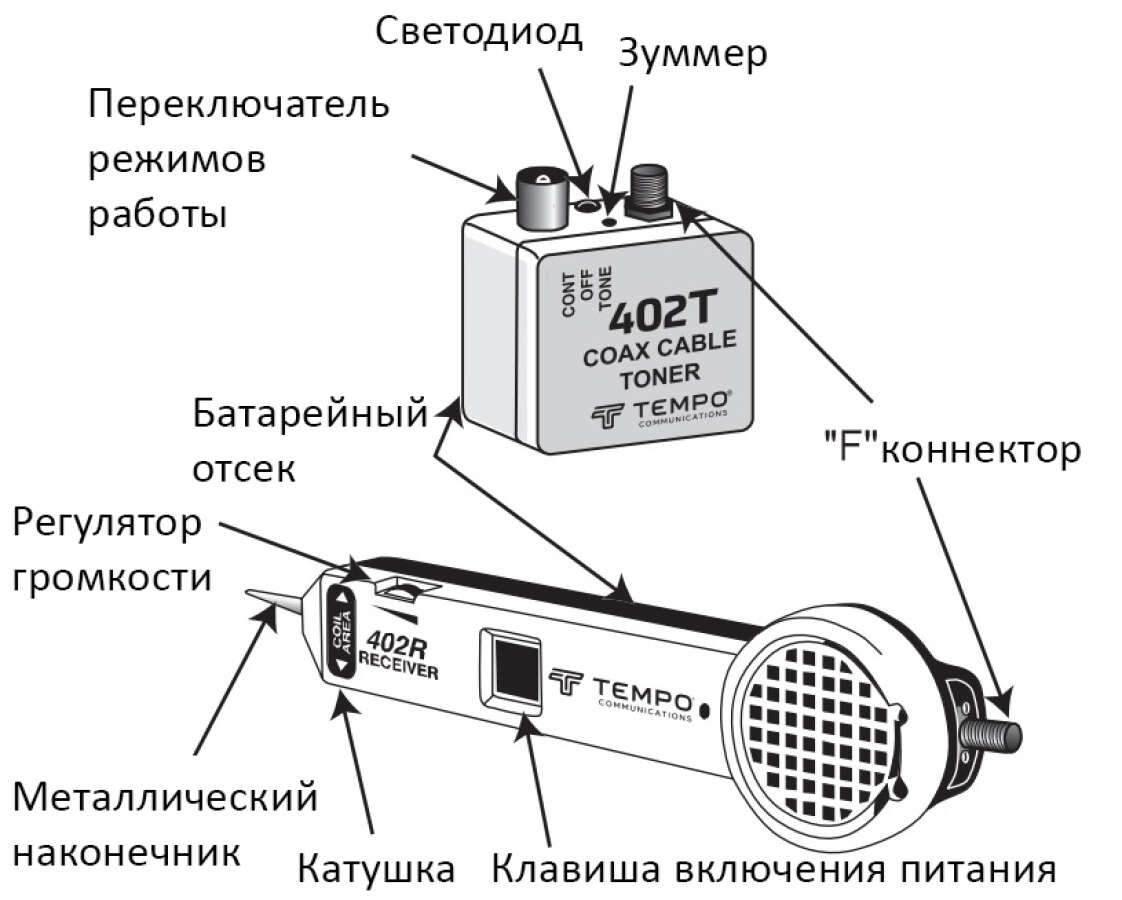

Проверка работоспособности батареи питания генератора 402T.

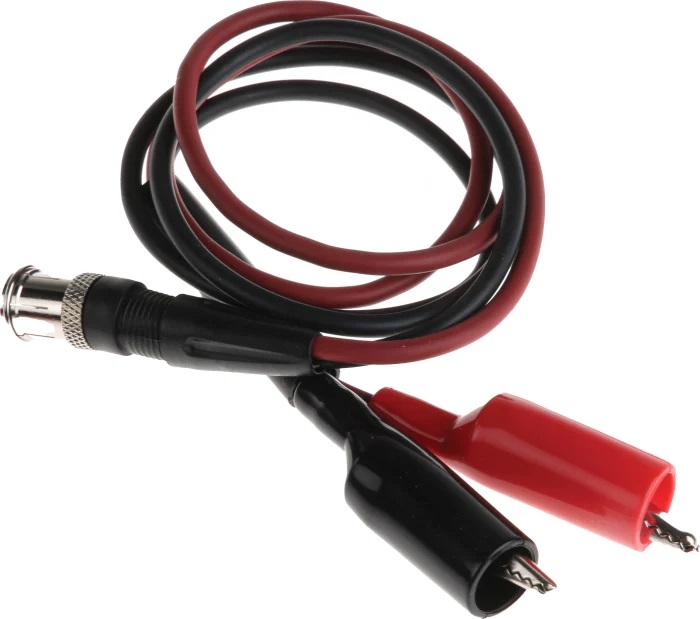

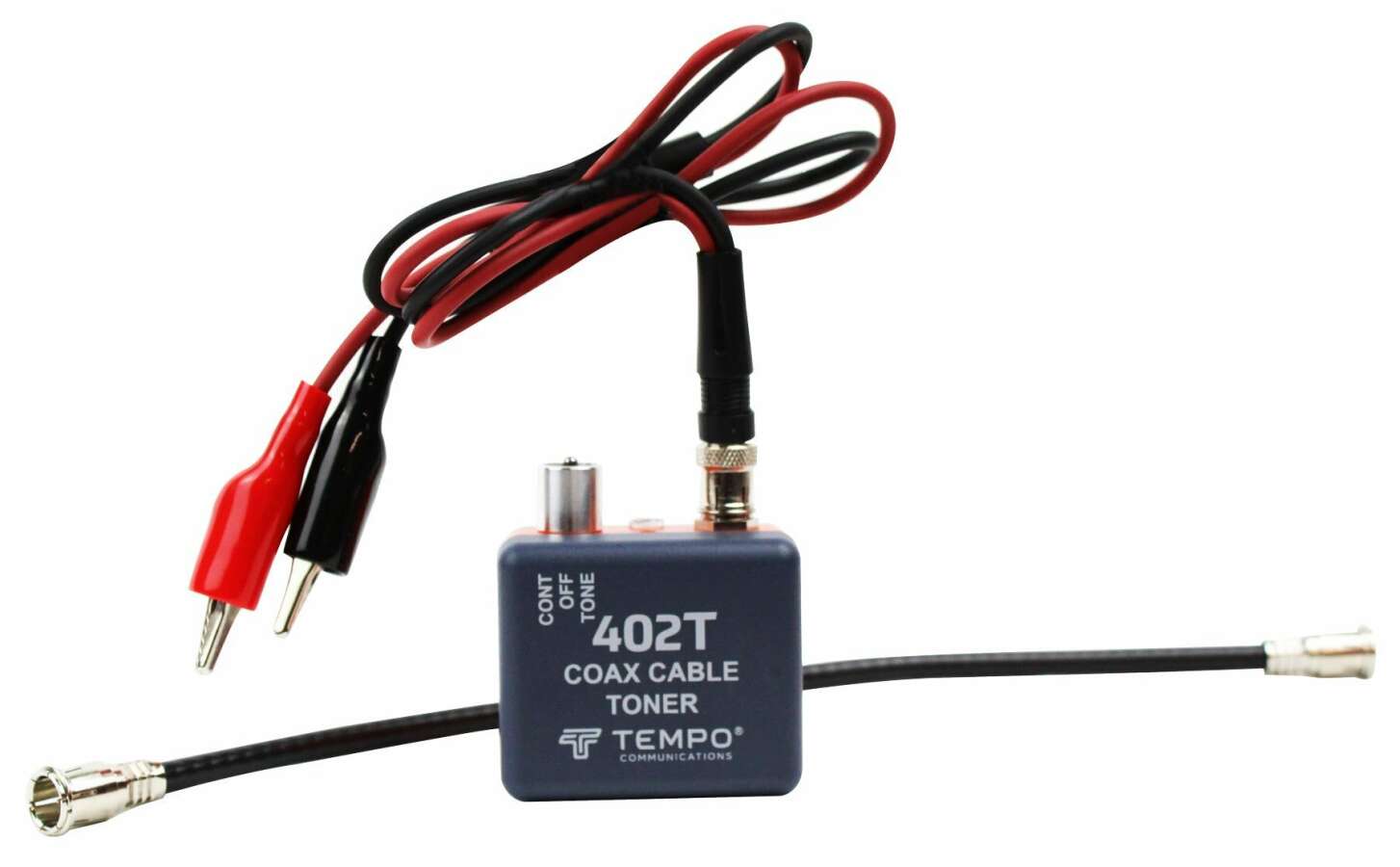

• подключите к генератору комплект измерительных проводов с выводами "крокодил";
• соедините между собой красный и черный измерительные выводы;
• переведите тумблер генератора в положение CONT (непрерывность)
• высокая яркость свечения светодиодного индикатора на корпусе генератора, а также звуковой сигнал говорят об исправности батареи. Тусклый светодиод или слабый сигнал указывают на необходимость замены батареи.

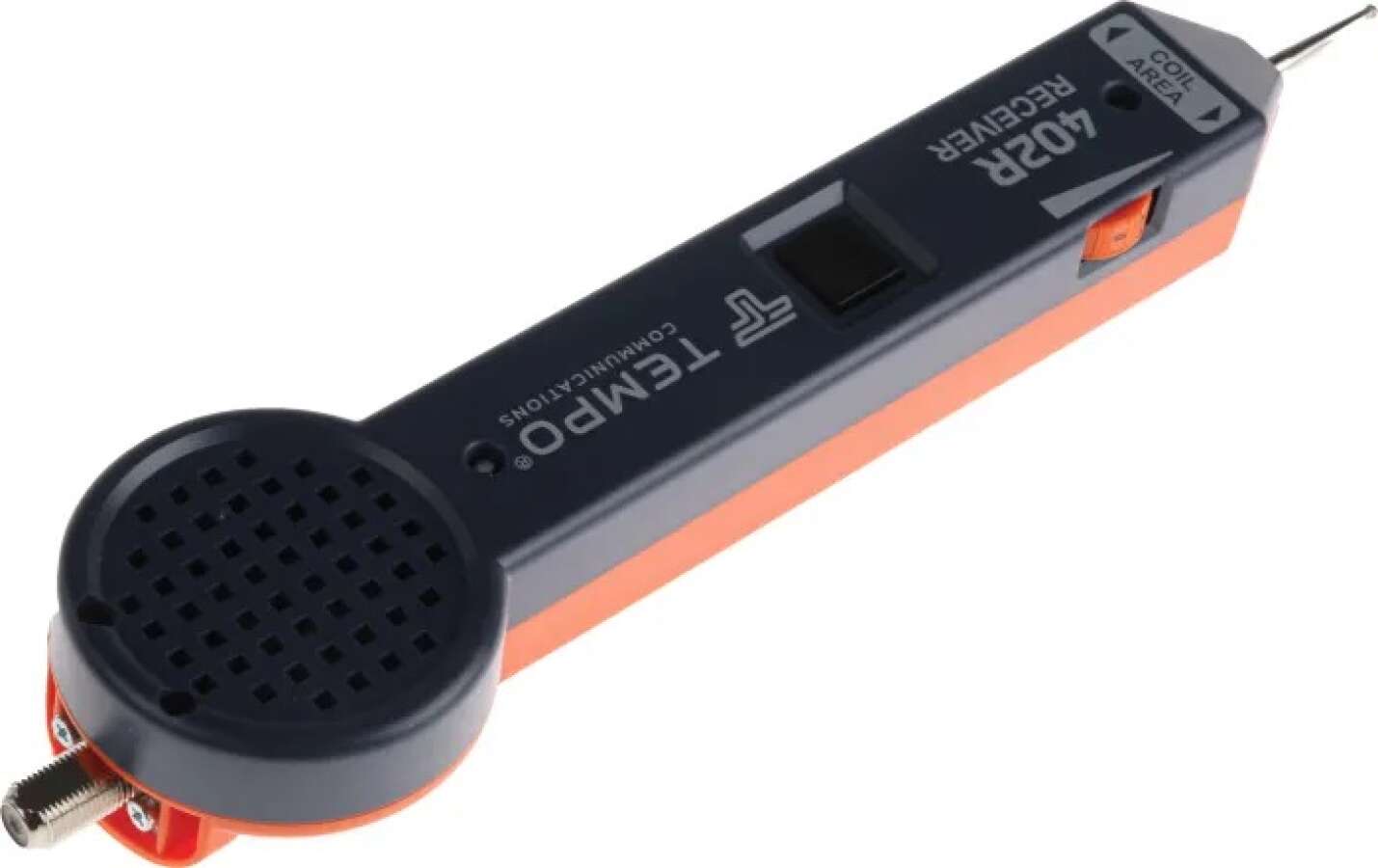

Проверка работоспособности батареи питания индуктивного щупа.

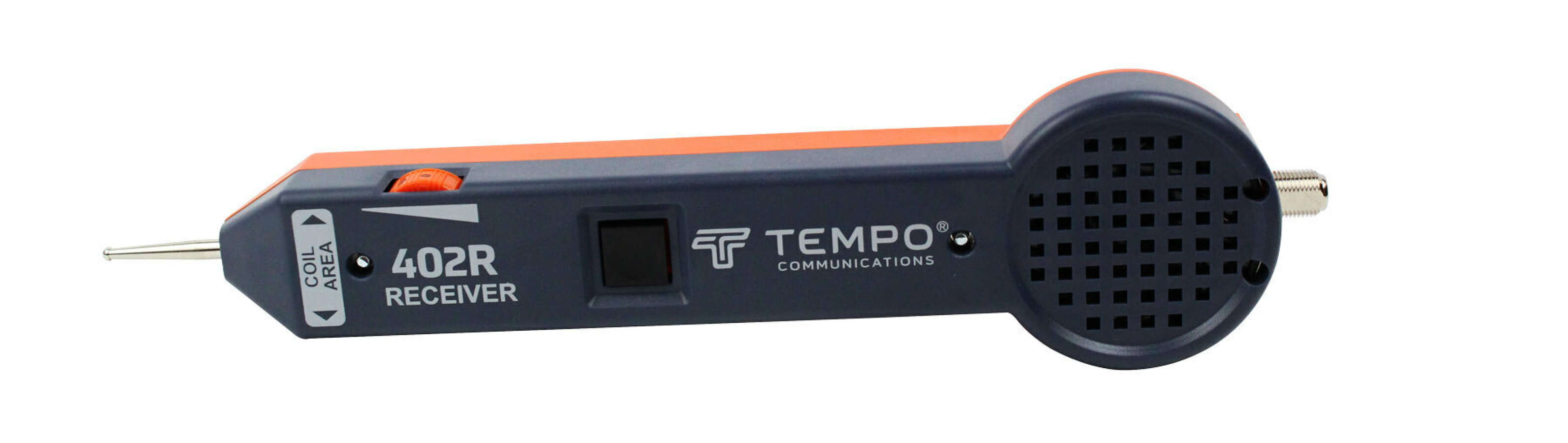

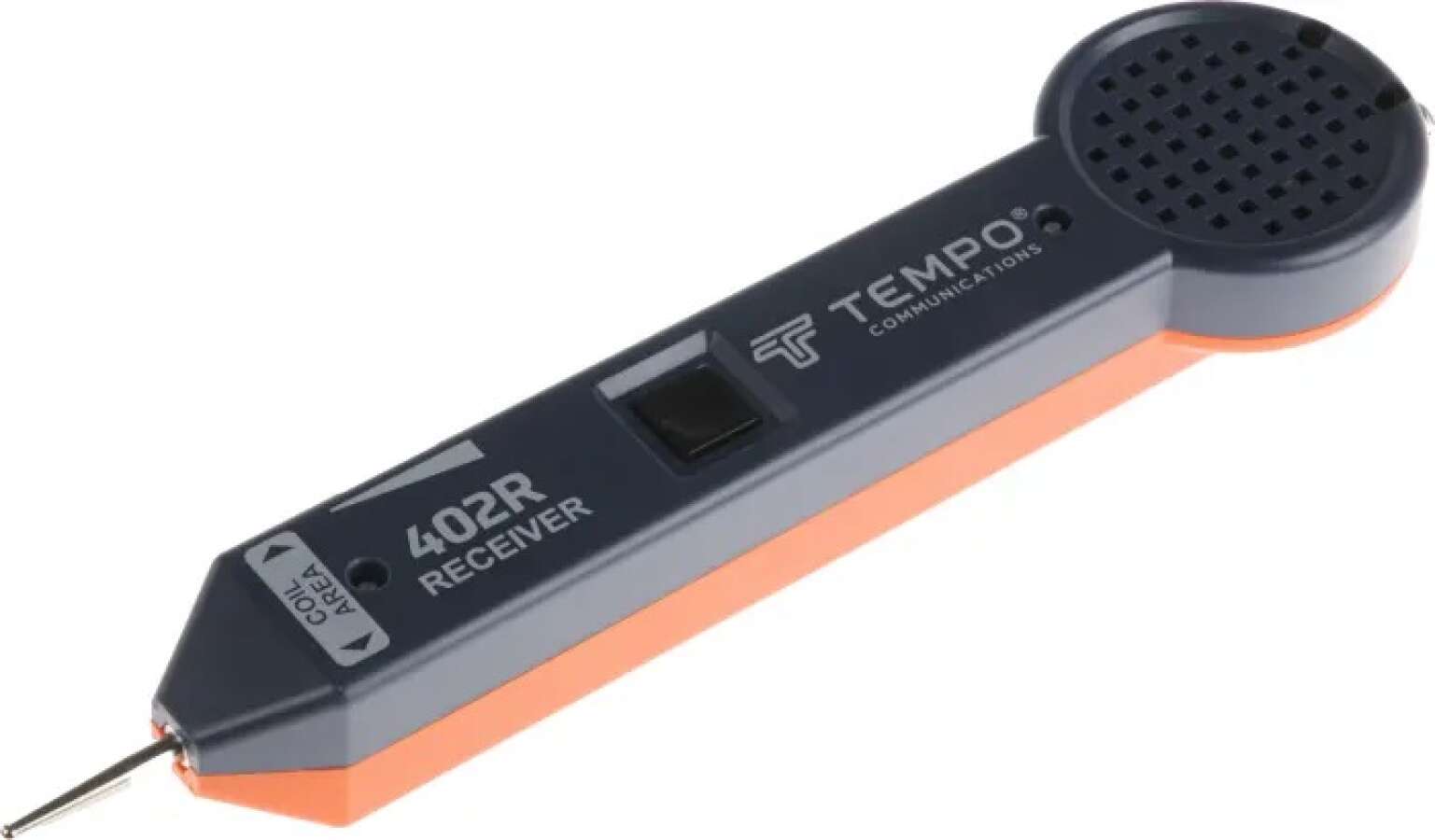

• включите индуктивный щуп 402R;
• в генераторе 402T с заведомоо исправной батареей установите тумблер в положение TONE;
• наличие звукового сигнала в динамике индуктивного щупа указывает на приемлемый уровень заряда батареи.

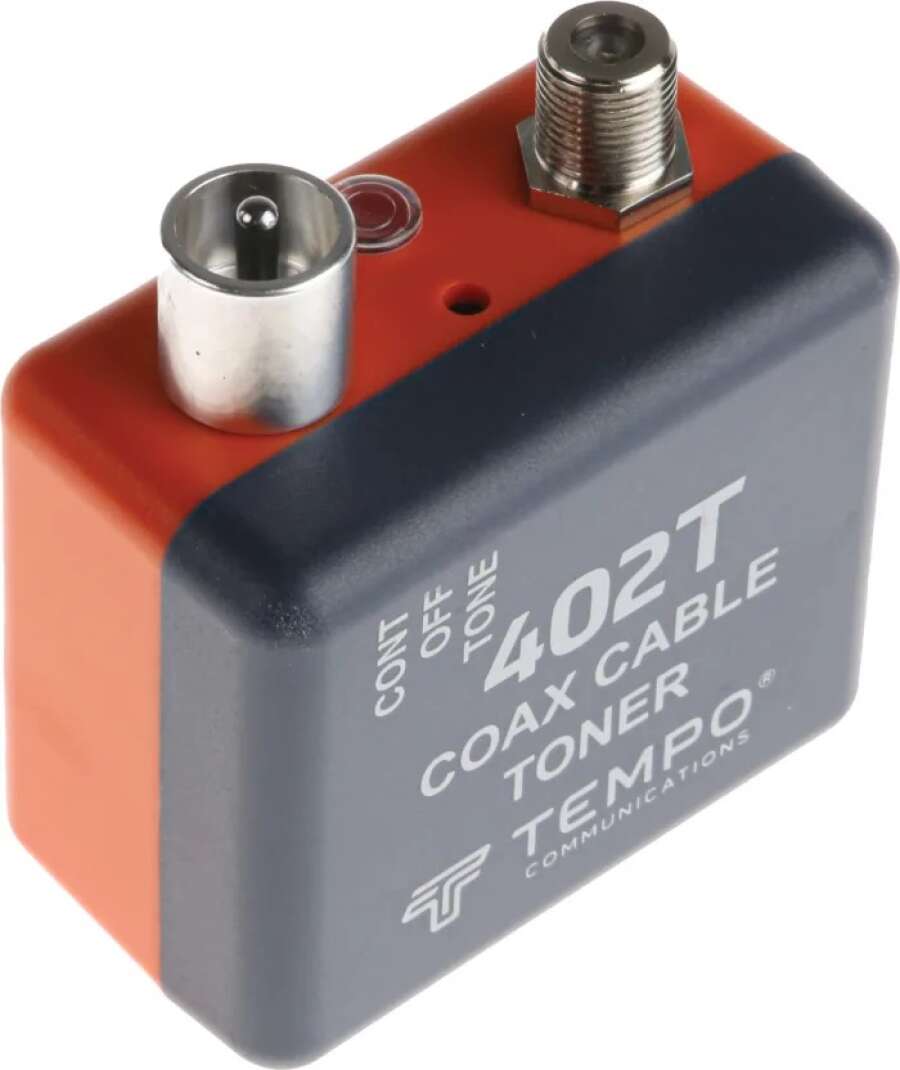

Выбор тонального сигнала

Модель 402T способна генерировать четыре различных тона: быстро чередующийся, медленно чередующийся, быстрый импульсный и медленный импульсный. В положении TONE 402T издает мягкий звуковой сигнал, подтверждающий операцию и определенную настройку тона. Чтобы выбрать тембр, открутите винт, отделите корпус 402T и установите два внутренних ползунковых переключателя до тех пор, пока не будет получен желаемый тон.

Проверка наличия в кабеле постоянного или переменного напряжения.

• установите переключатель режимов генератора в положение "ВЫКЛ";
• подключите тестируемый кабель к генератору 402T непосредственно или при помощи переходного кабеля RG-59;
• светодиод на 402T будет светиться, если на линии будет обнаружено напряжение переменного или постоянного тока до 60 вольт.

Подача тонального сигнала в кабель RG-6 и RG-59 с установленными разъемами

• установите переключатель режимов генератора в положение "ВЫКЛ";
• подключите тестируемый кабель к генератору 402T непосредственно или при помощи переходного кабеля RG-59;
• убедитесь в отсутствии напряжения в линии;
• переведите тумблер в положение TONE.

Подача тонального сигнала к кабели без установленных наконечников

• установите переключатель режимов генератора в положение "ВЫКЛ";
• используя красный / черный переходные зажимы на 402T, присоедините красный провод к экрану кабеля, а черный провод к центральному проводу или независимому заземлению;
• убедитесь в отсутствии напряжения в линии;
• переведите тумблер в положение TONE.

Идентификация кабеля в пучке

Чтобы идентифицировать открыто лежащий кабель, в который был подан тональный сигнал на удаленной стороне, поместите зонд 402R в область нескольких кабелей и проведите металлическим наконечником по каждому отдельному кабелю, пока не услышите самый громкий сигнал. Это и будет рассматриваемый кабель.

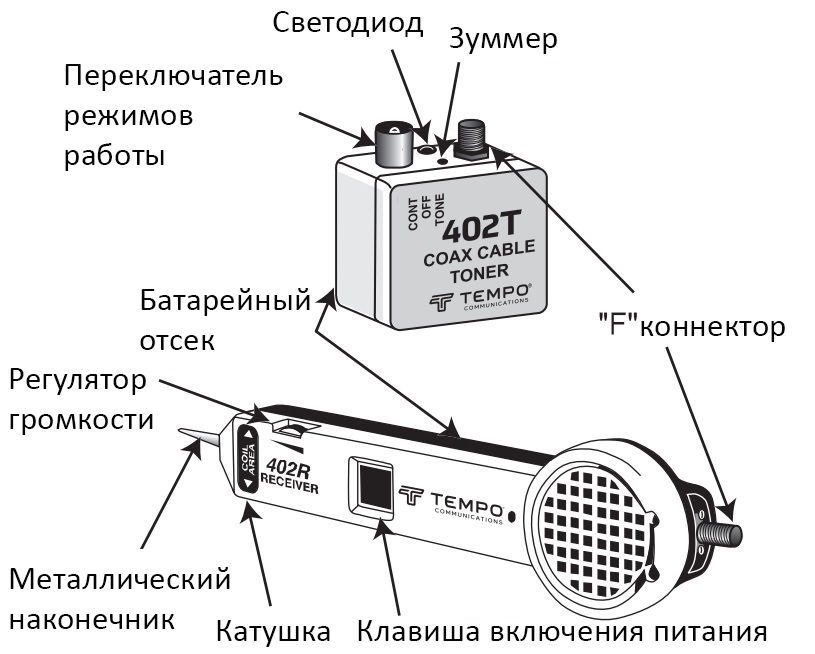

Определение подключенных выводов на пассивных устройствах

Отдельные выводы.

• используйте катушку с маркировкой, расположенную на конце щупа 402R примерно в 2-х сантиметрах от металлического наконечника, для идентификации кабеля, который подключен к 402T;
• переместите конец щупа (не наконечник) вокруг кабелей, которые вы пытаетесь идентифицировать;
• самый громкий сигнал будет сигнализировать об идентификации рассматриваемого кабеля;
• подключенные выводы можно идентифицировать только в индуктивном режиме на порту первого пассивного устройства.

ПРИМЕЧАНИЕ. ДЛЯ ОТСЛЕЖИВАНИЯ КАБЕЛЕЙ ЧЕРЕЗ НЕСКОЛЬКО ПАССИВНЫХ УСТРОЙСТВ, ПОЖАЛУЙСТА, ИСПОЛЬЗУЙТЕ СПОСОБ ПРЯМОГО ПОДКЛЮЧЕНИЯ. НЕ ПЫТАЙТЕСЬ ИНДУКТИВНО ОПРЕДЕЛИТЬ ПОДКЛЮЧЕННЫЕ КАПЛИ, ТОНАЛЬНЫЙ СИГНАЛ МОЖЕТ НЕ ПРИСУТСТВОВАТЬ.

Метод прямого подключения (Несколько пассивных устройств: направленные ответвители / разветвители)

• поочередно подключите кабели к разъему «F» индуктивного щупа 402R, расположенный рядом с динамиком;
• появление звукового сигнала в динамике индуктивного щупа свидетельствует о том, что к нему подключен искомый кабель.

Вывод на шину заземления Lock Box

Если отдельный вывод соединен с шиной заземления, поместите наконечник зонда 402R на конец пластикового покрытия F-81, не вставляя наконечник в разъем. Наконечник будет индуктивно улавливать сигнал. Продолжайте перемещать зонд в разные F-81, пока не услышите сигнал; с указанием рассматриваемого кабеля.

ПРИМЕЧАНИЕ ПО ПРИМЕНЕНИЮ: до четырех генераторов 402T можно использовать совместно с одним щупом 402R для отслеживания нескольких кабелей одновременно. В этом случае каждый генератор настраивается на генерацию сигнала с разной частотой (Пример: квартира 1 - быстро чередующийся сигнал, квартира 2 -быстрый импульсный и т.д. Найдите четыре тональных сигнала и соответствующим образом промаркируйте кабели. Этот процесс устранит возможную путаницу при использовании нескольких генераторов.

Отбор магистральных или распределительных кабелей:

• подключите тестовый кабель с "крокодилами" к генератору 402T;
• присоедините красный провод с зажимом к экрану а черный провод с зажимом к центральному проводнику или независимому заземлению;
• на удаленном конце кабеля используйте щуп 402R для идентификации кабеля.

Тестирование целостности кабеля

• установите переключатель режимов работы генератора в положение "ВЫКЛ" (OFF);
• подключите 402T к тестируемому кабелю с помощью F-разъема или красно-черных переходных выводов, подключенных к центральному проводнику и экрану;
• обратите внимание на состояние светодиодного дисплея. Горящий светодиод указывает на наличие переменного или постоянного напряжения в линии;

НЕ ПЫТАЙТЕСЬ ПРОВОДИТЬ ТЕСТИРОВАНИЕ КАБЕЛЯ, КОТОРЫЙ НАХОДИТСЯ ПОД НАПРЯЖЕНИЕМ.

• если напряжение не обнаружено, переведите тумблер в положение CONT. Обратите внимание на наличие и уровни светового и звукового сигнала;
• при помощи индуктивного щупа идентифицируйте кабель на удаленной стороне.

Примеры непрерывностей, определяемых в режиме "Cont":

• сопротивление от 0 до 20 кОм = светодиод горит и слышен звуковой сигнал (интенсивность светодиода увеличивается с уменьшением сопротивления);
• сопротивление от 20 до 75 кОм = светодиод не горит, и слышен звуковой сигнал (интенсивность звука увеличивается с понижением сопротивления).

ПРИМЕЧАНИЕ: 402T (в положениях TONE и OFF) может выдерживать подключение до 60 В переменного или постоянного тока неограниченно долго. 402T в положении CONT выдерживает 60 В переменного тока или 24 В постоянного тока в течение одной минуты.
