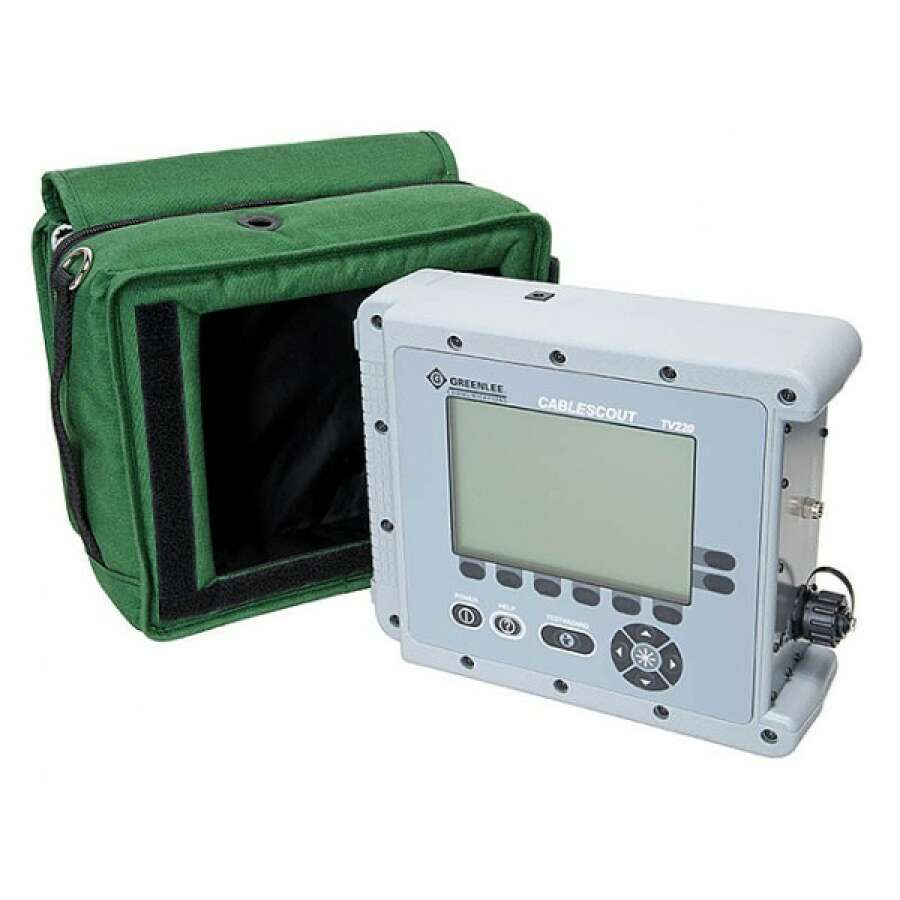

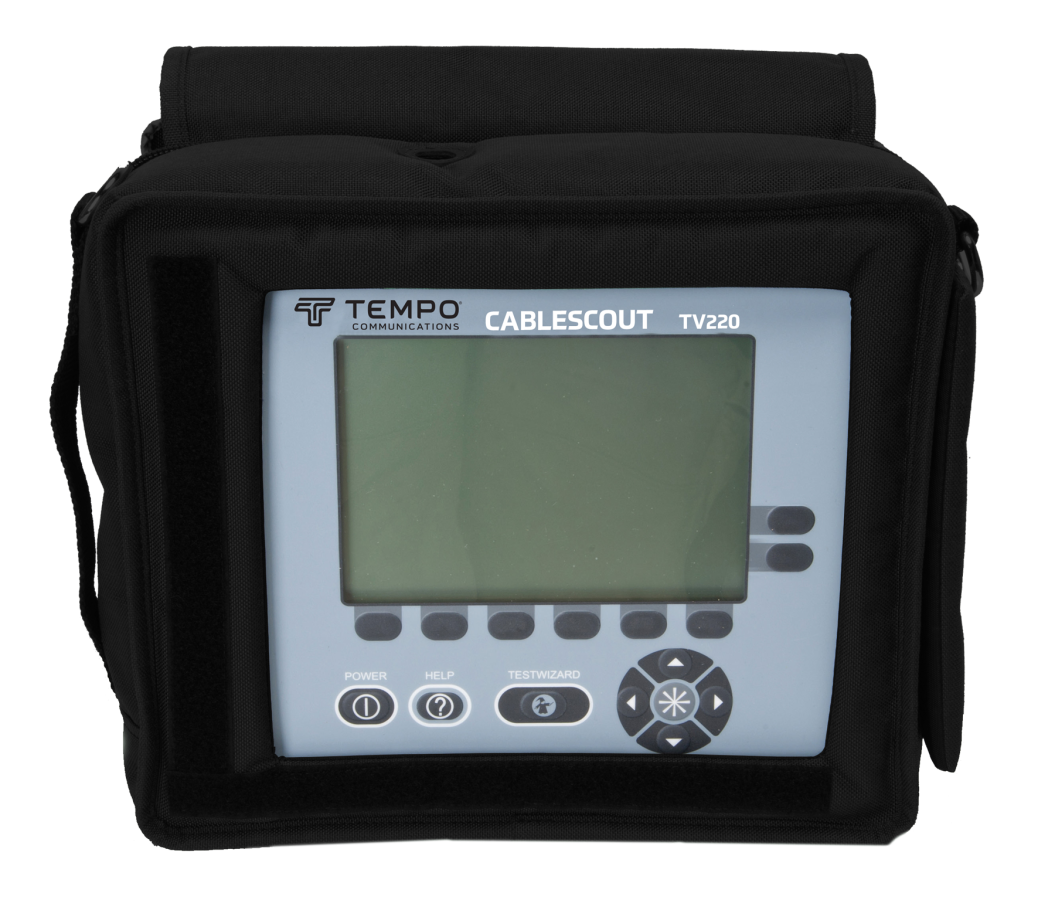

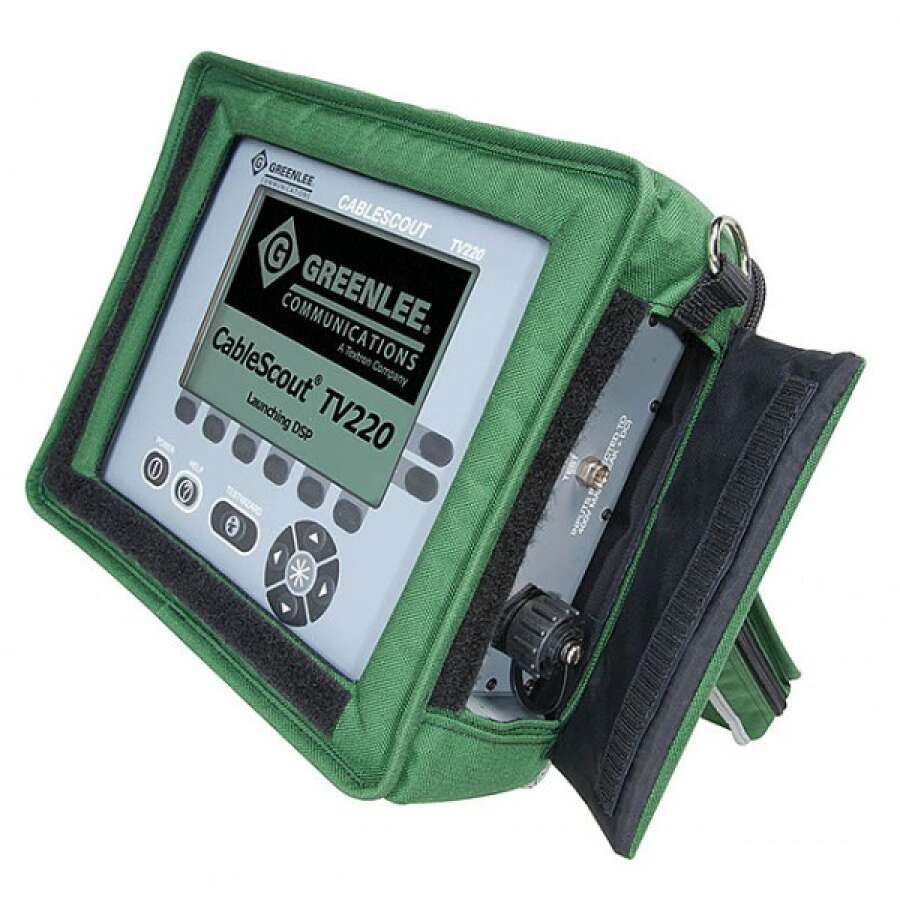

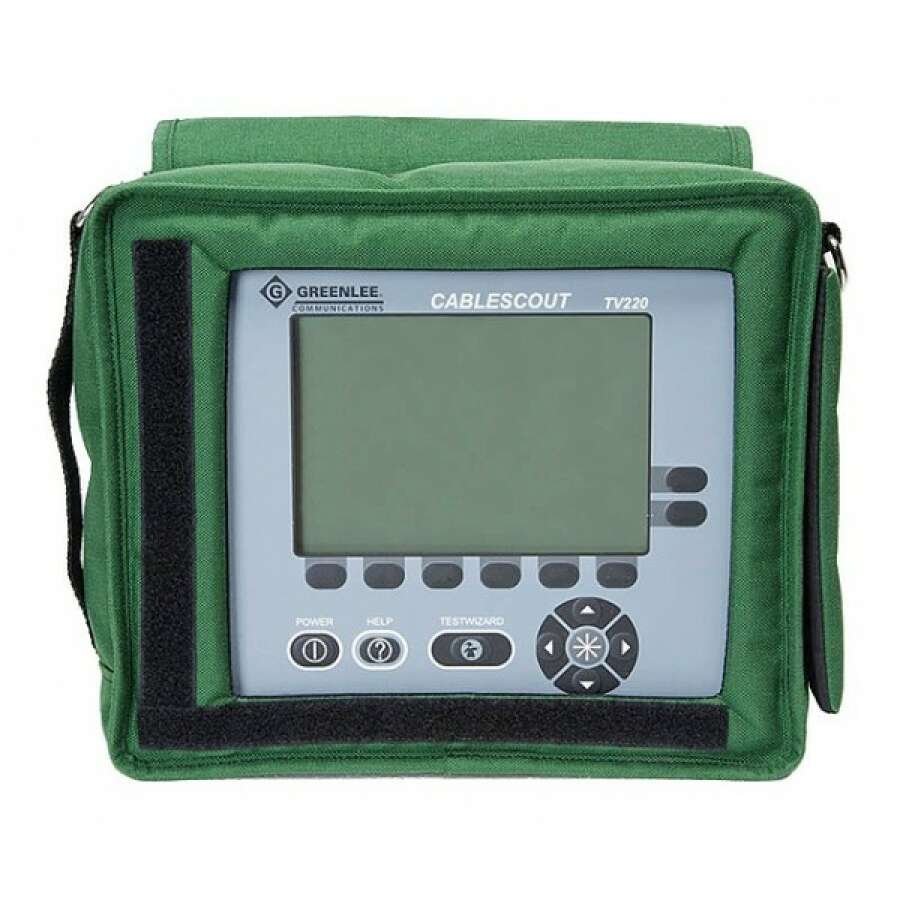

Рефлектометр CableScout TV220 CATV

Артикул: TE-52061155

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Tempo CableScout TV220 - лучший рефлектометр для локализации повреждений в коаксиальном кабеле. Он, подобно оптическим рефлектометрам, способен автоматически определить все события (повреждения) в кабеле. Более того, Tempo CableScout TV220 может выделить среди всех повреждений - наиболее влияющее на работоспособность линии. Прибор предоставляет пользователю выбор типа фильтрации событий:

  • отобразить наиболее значимое повреждение линии;
  • отобразить три наиболее значимых повреждения линии;
  • отобразить все повреждения линии

CableScout TV220 также имеет возможность фильтрации верхних частот, сравнения и вычитания рефлектограмм, поиска плавающих неисправностей. Это позволяет существенно повысить эффективность локализации повреждений в коаксиальных кабелях.

Tempo CableScout TV220 обладает высокой точностью измерений, благодаря использованию зондирующего импульса длительностью от 1нс. Вместе с тем, максимальная протяженность измеряемого кабеля составляет 3658м

Несмотря на высокую производительность и обилие функций, прибор очень прост в применении. Фирменная технология TestWizard позволяет проводить весь комплекс измерений нажатием одной кнопки!

Рефлектометр снабжён интерфейсом для подключения к ПК.

Особенности рефлектометра Tempo CableScout TV220

  • автоматический поиск всех дефектов кабельной линии (порог обнаружения события регулируется пользователем)
  • функция автоматического поиска наиболее значимого повреждения линии
  • режим автоматического поиска трех наибольших повреждений в линии
  • система интеллектуального масштабирования рефлектограмм
  • фильтр верхних частот (включается при необходимости проведения тестирования в сильно зашумленой среде)
  • измерение возвратных потерь на событиях рефлектограммы
  • сравнение и вычитание рефлектограммы кабеля с рефлектограммой из памяти прибора (более подробно смотри во вкладке "функциональные особенности")
  • поиск плавающих (кратковременно возникающих) повреждений
  • запись рефлектограмм, выгрузка их в ПК, формирование отчетов и базы рефлектограмм

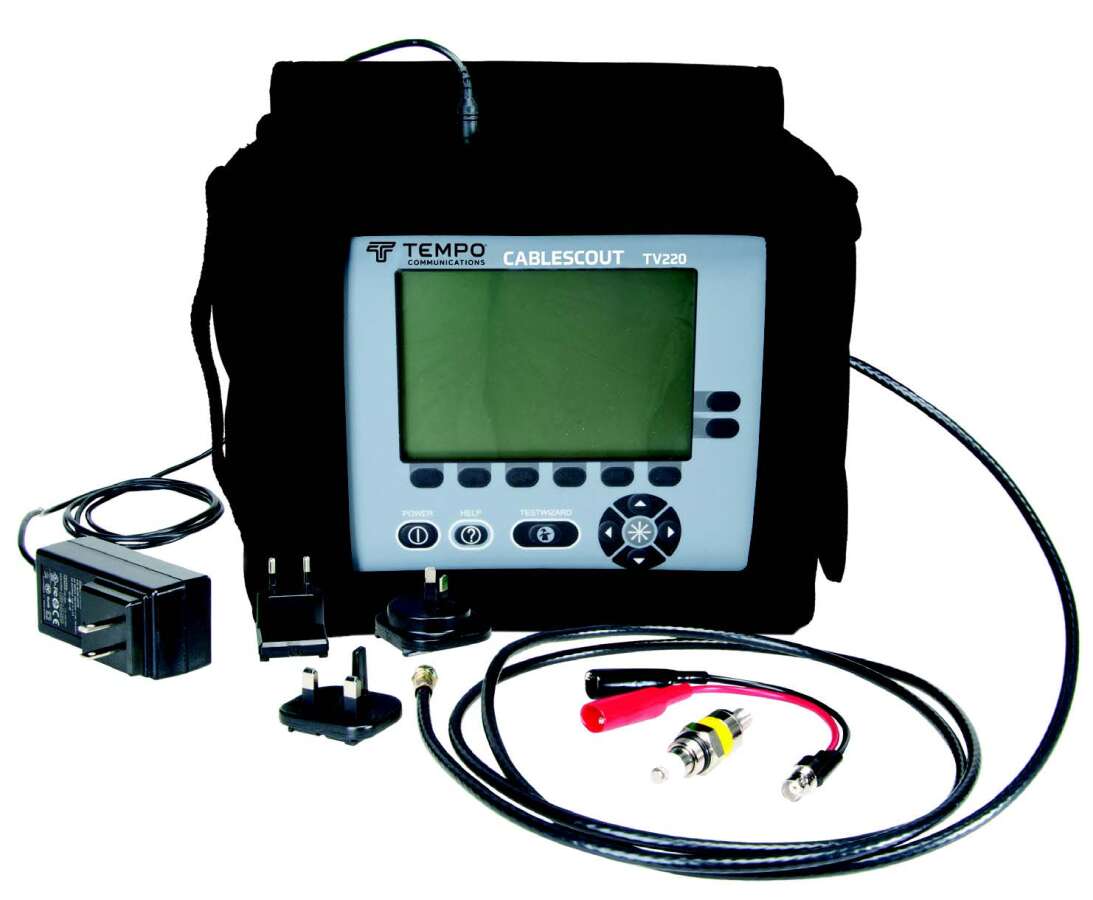

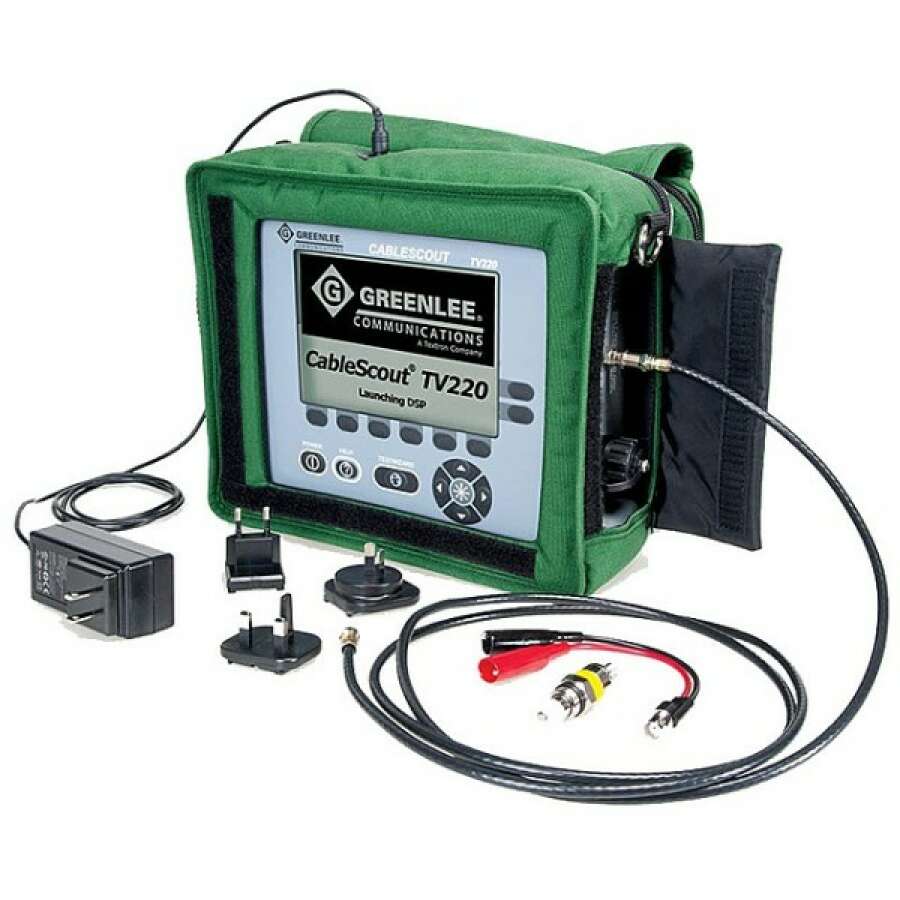

Комплект поставки рефлектометра Tempo CableScout TV220

  • рефлектометр CableScout TV220
  • адаптер питания от сети переменного тока 100-240В, 2,5 А
  • шнур питания
  • комплект тестовых шнуров BNC – крокодилы
  • USB кабель
  • коаксиальный измерительный шнур F-F
  • адаптер F (female) -F (female)
  • адаптер  F (female) – BNC (male)

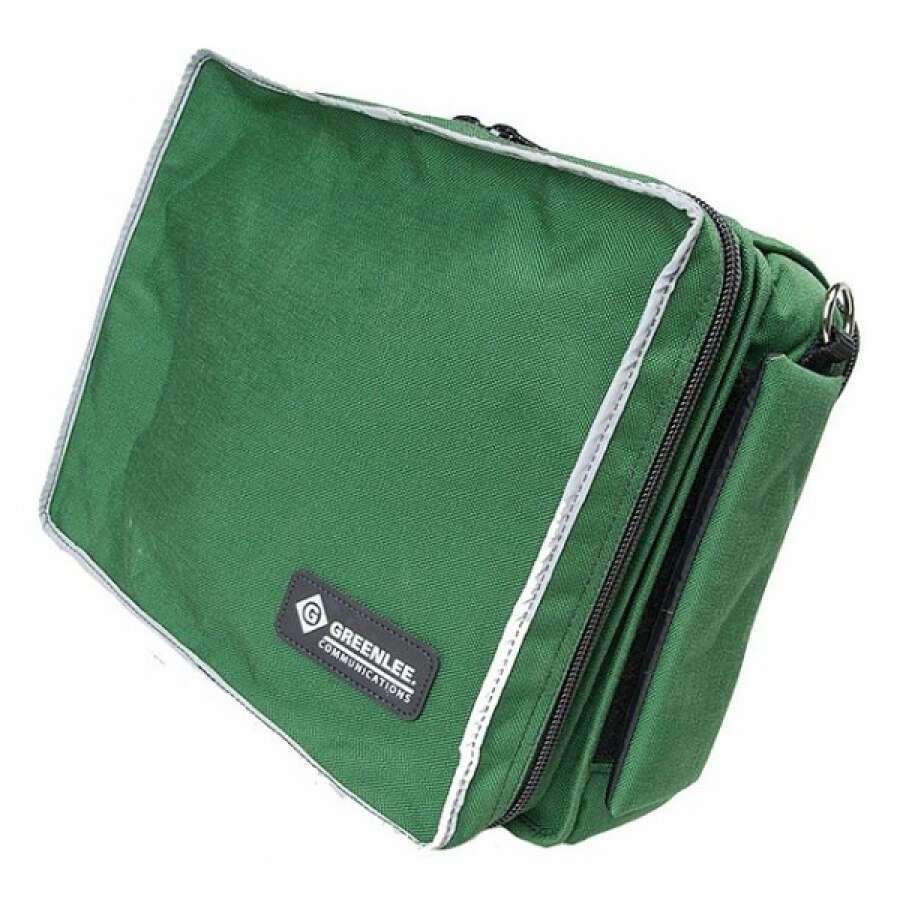

  • сумка для транспортировки
  • наплечный ремень
  • инструкция по эксплуатации



Технические характеристики рефлектометра Tempo CableScout TV220

Характеристика Значение
Выходной тестовый сигнал Положительный синусоидальный импульс
Амплитуда 4 В (при нагрузке 105 Ом); 6 В (при нагрузке 75 Ом)
Полное выходное сопротивление 75 Ом
Длительность импульса 1 нс, 5 нс, 25 нс
Защита по напряжению ± 400 В по постоянному напряжению + пиковое значение переменного напряжения на максимальной частоте 440 Гц в течение 30 сек
Максимальная дальность 3658 м, в зависимости от типа кабеля и условий тестирования
Коэффициент усиления от 0 до 90 дБ (с шагом в 3 дБ)
Точность измерения по горизонтали от 0 до 610 м: ±0.6 м + погрешность Vp
от 610 до 1830 м: ±0.9 м + погрешность Vp
от 1831 до 3658 м: ±1.2 м + погрешность Vp
Возвратные потери автоматическое измерение в месте расположения курсора, разрешающая способность ±1 дБ
Дисплей разрешение 640×440 точек высококонтрастный ЖК дисплей с диагональю 7,2 дюйма, подсветка
Разрешение дисплея (мин.) 4.6 см
Память до 20 рефлектограмм
Рабочие расстояния 8 рабочих расстояний от 29 м до 3658 м, плюс возможность увеличения/ уменьшения изображения
Температура рабочая: от -10°C до +40°C;
хранения: от -20°C до +60°C
Влажность до 95%, без конденсации
Единицы измерения расстояния метры, футы, наносекунды
Порт для вывода данных на ПК USB тип B
Защита корпуса защищен от ударов (падение с высоты 2 м), попадания влаги и пыли
Источник питания
  • 100 – 240 В, 50 - 60 Гц посредством адаптера (9 ... 16 VDC; 1A);
  • Li-Ion аккумуляторные батареи;
  • автоотключение при бездействии :
    • 5-30 мин - выключение прибора
    • 10 сек - 10 мин - выключение подсветки экрана
Время работы от аккумулятора 8 часов (без подсветки)
Температура эксплуатации –10° C ... +40° C
Температура хранения –20° C ... +60° C
Влажность 10% ... 95% (без конденсации)
Сертификат безопасности IEC61010-1:2001(2nd Edition); EN61010-1:2001(2nd Edition)
Размеры 240 × 300 х 90 мм
Вес 2,3 кг

Основные функции рефлектометра Tempo CableScout TV220

Наименование Фото Комментарии

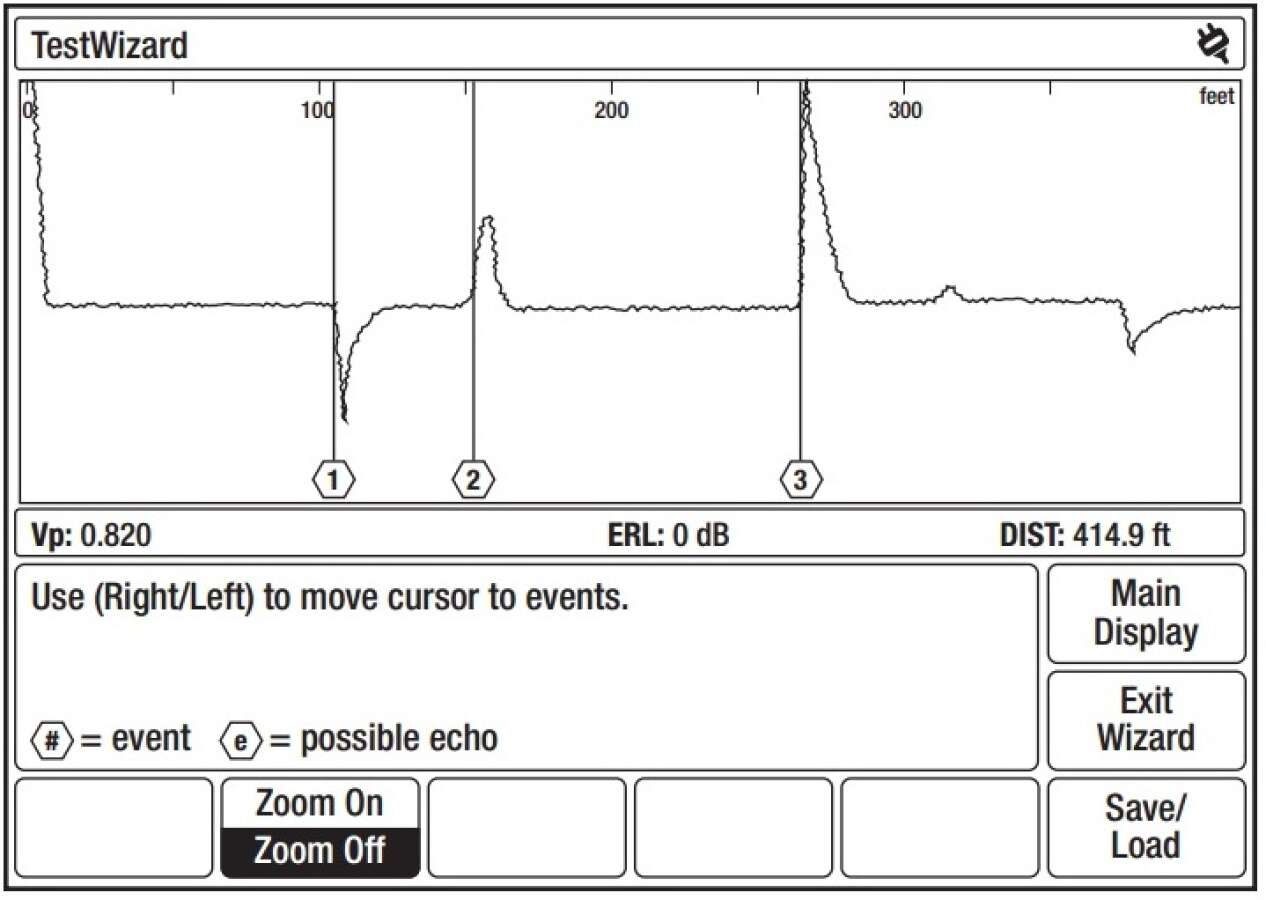

Диагностика линии (автоматический поиск неоднородностей) Просмотр рефлектограммы коаксиального кабеля, локализация неоднородностей волнового сопротивления (муфты, замокшие участки, обрыв), определение длины кабеля и расстояния до повреждений. Прибор TV220 способен автоматически определить места с неоднородностью импеданса: муфты, короткое замыкание, паралельный отвод, обрыв и т.д.)

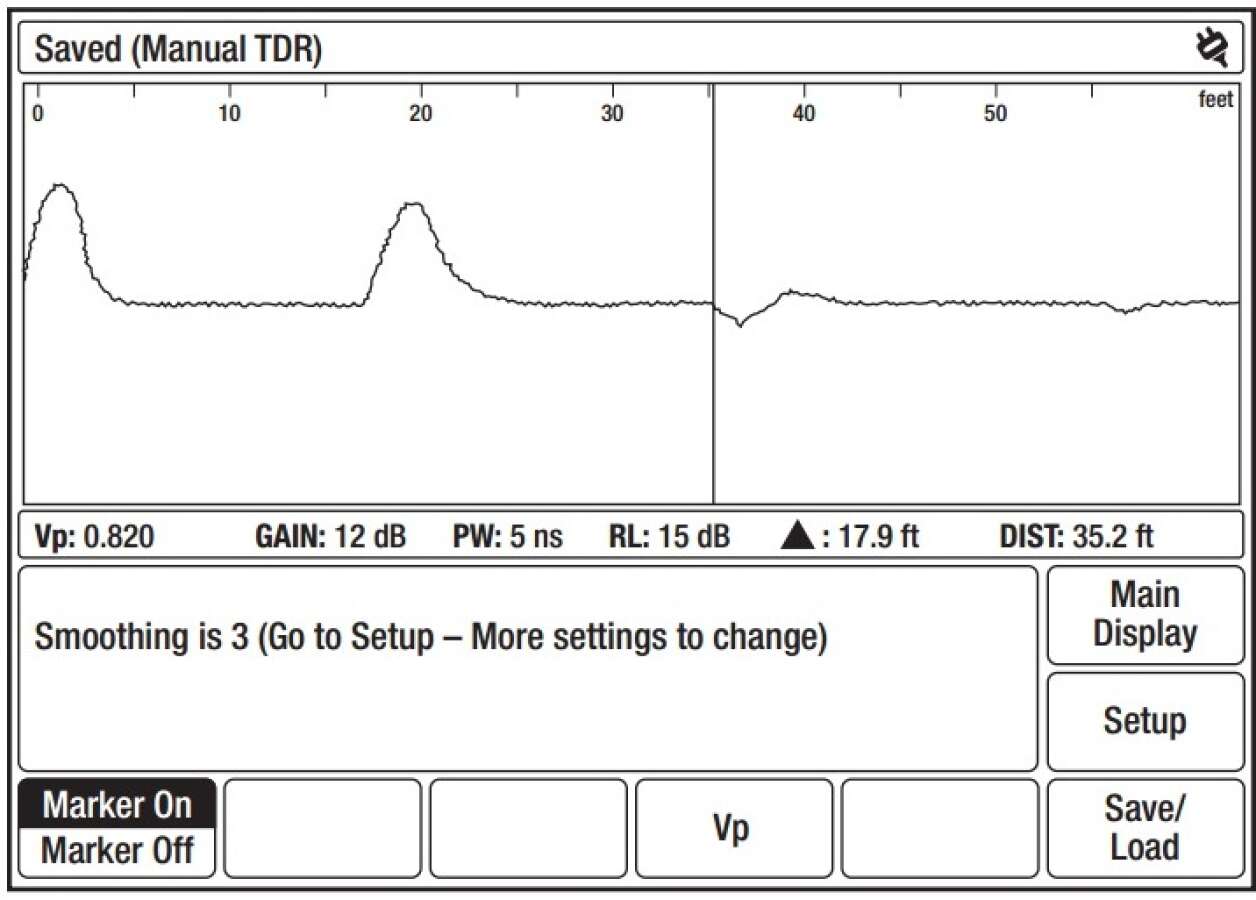

Чтение рефлектограммы из памяти Просмотр сохраненной рефлектограммы, , локализация неоднородностей волнового сопротивления (муфты, замокшие участки, обрыв), определение длины кабеля и расстояния до повреждений

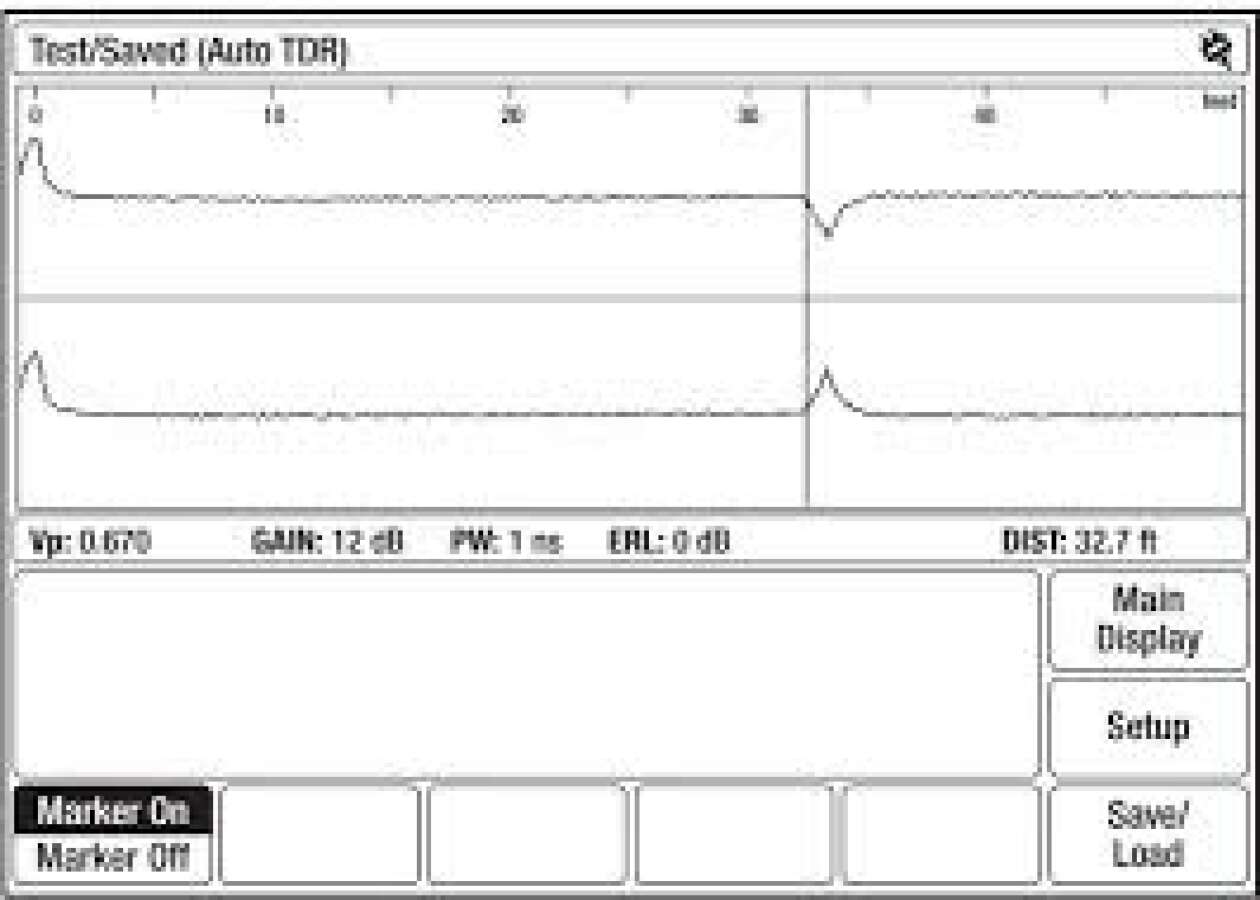

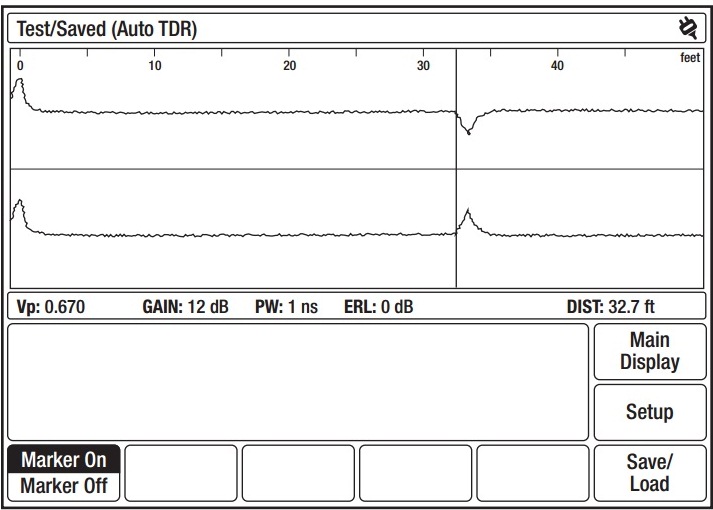

Сравнение снятой рефлектограммы с памятью Режим упрощает локализацию повреждений. Используется в случаях, когда имеется база рефлектограмм кабеля. Позволяет оценить изменения рефлектограммы с момента последней диагностики линии
Вычитание рефлектограммы кабеля из рефлектограммы, находящейся в памяти прибора Режим позволяет легко локализовать повреждения в кабельной линии, даже при наличии большого количества помех. Реализуется в процессе математического вычитается одной рефлектограммы из другой. В случае, если в линии имеются шумы и наводки, они наблюдаются на обоих рефлектограммах (в памяти и на живой линии). В результате вычитания рефлектограмм, вычитаются и шумы, в результате чего пользователь наблюдает чистую рефлектограмму.

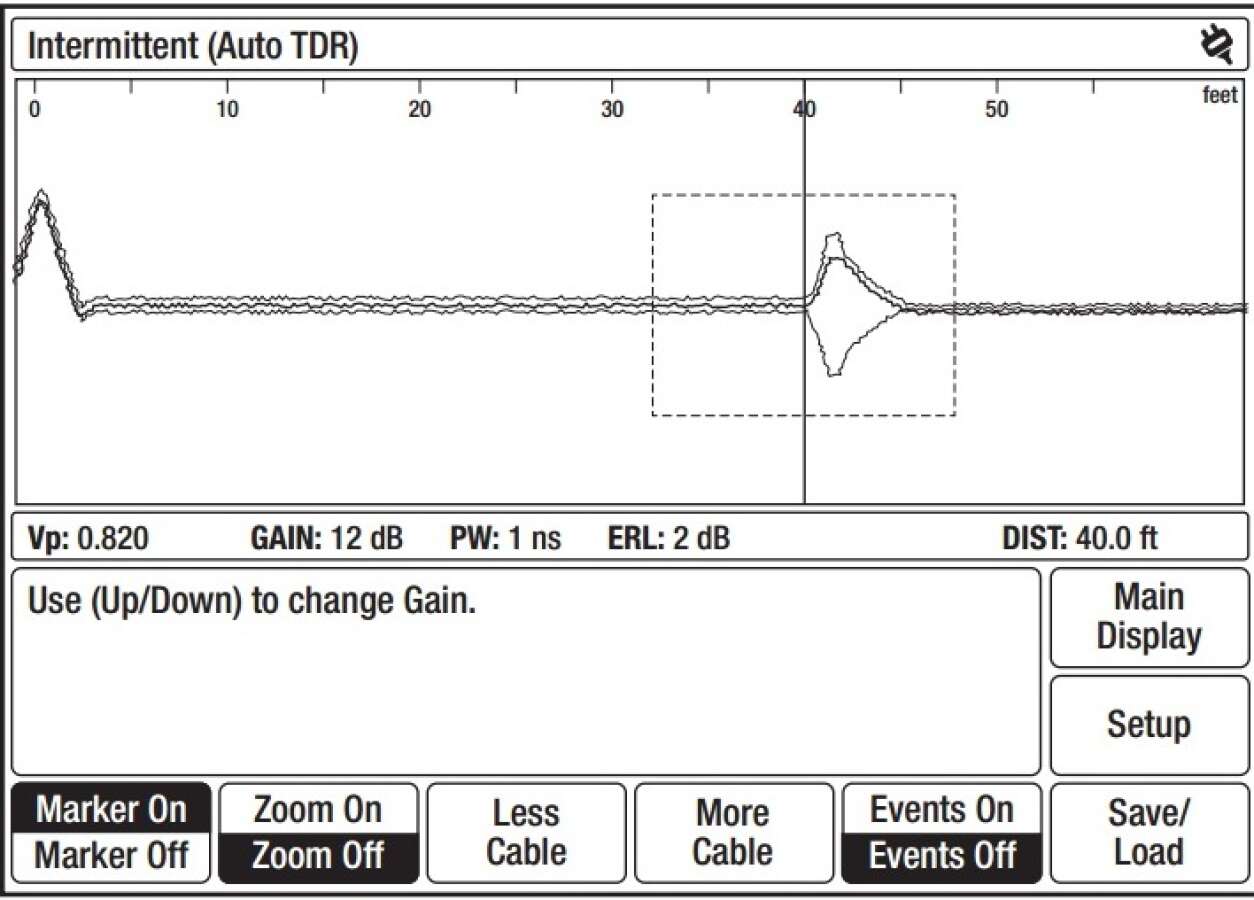

Режим поиска плавающих неисправностей Позволяет локализовать кратковременно появляющиеся неоднородности: пропадание контакта, короткое замыкание. В данном режиме рефлектометр фиксирует рекущую рефлектограмму и продолжает измерения до тех пор, пока не зафиксирует изменения рефлектограммы. Зафиксировав изменения, он хранит изображение до момента прихода инженера (до 1 суток)
