Рефлектометры для кабельных линий

• Измерение длины кабеля до 750 метров
• Измерение расстояния до обрыва или короткого замыкания
• Измерение напряжения в линии до 250В
• Встроенный генератор тонального сигнала для отбора кабеля
• Влагозащищённый корпус
• Совместимость с большинством кабелей: двухжильный, многожильный, телефонный “лапша”, витая пара, коаксиальный
• Обширная встроенная библиотека кабелей (более 60 типов кабелей)

• Измерение длины кабеля до 750 метров
• Измерение расстояния до обрыва или короткого замыкания
• Измерение напряжения в линии до 250В
• Встроенный генератор тонального сигнала для отбора кабеля
• Влагозащищённый корпус
• Совместимость с большинством кабелей: двухжильный, многожильный, телефонный “лапша”, витая пара, коаксиальный
• Обширная встроенная библиотека кабелей (более 60 типов кабелей)
• Индуктивный щуп для “прозвонки” кабеля в комплекте

• Рефлектометр для всех типов силовых кабелей плюс мостовой измеритель, который позволяет измерять:
  • длину кабеля в бухте
  • сравнение погонного сопротивления с ГОСТ (приемка)
  • погонное сопротивление жилы кабеля
  • площадь сечения токопроводящей жилы
  • скорость распространения электромагнитных волн вдоль кабеля
  • расстояние до локального изменения волнового сопротивления кабеля
• Два метода измерений:
  • DC-метод: по сопротивлению жилы на постоянном токе
  • TDR-метод: на основе рефлектометра

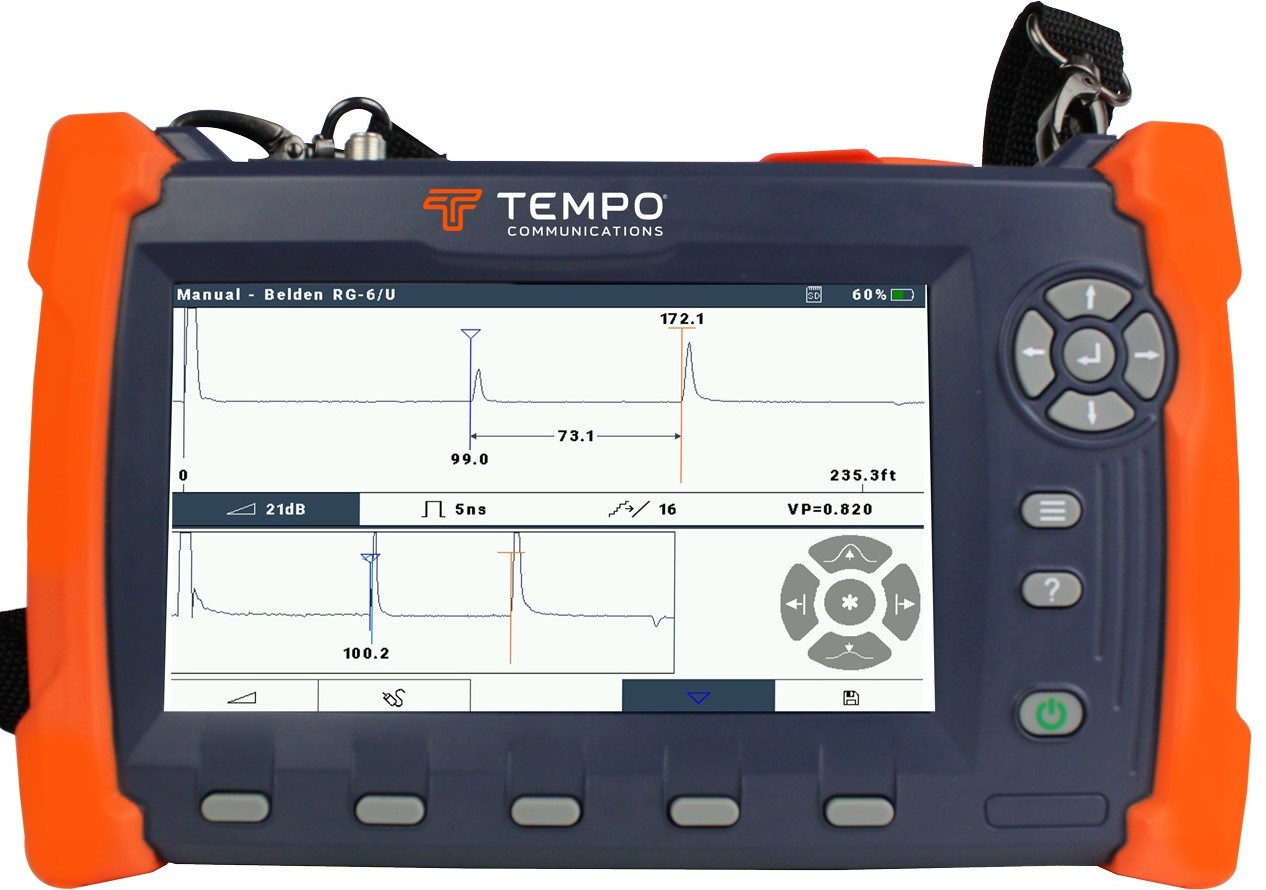

Рефлектометр TV 90 производства Tempo предназначен для поиска неисправностей в коаксиальных кабелях. В частности прибор незаменим при развертывании и обслуживании систем кабельного телевидения (CATV).

• Рефлектометр для симметричных кабелей связи
• Широкий динамический диапазон, позволяющий работать с кабелями протяженностью до 32 км
• Режимы работы:
  • диагностика одной пары
  • диагностика и сравнение двух пар одновременно
  • сравнение рефлектограммы измеряемой пары с ранее сохраненной
  • вычитание рефлектограмм соседних пар или снятой и ранее сохраненной рефлектограммы для исключения шумов в линии
  • длительный мониторинг линии для локализации плавающих (кратковременно появляющихся) неисправностей
• Память для сохранения рефлектограмм и настроек, связь с ПК
• 8 часов работы от батареи

• тестирование телефонных линий и греющих кабелей трубопроводов
• идентификация мест с коротким замыканием, разрывом пар или жил
• определение замокших участков кабеля и параллельных отводов
• локализация кратковременно возникающих (плавающих) повреждений

• Рефлектометр для коаксиальных кабелей
• Широкий динамический диапазон, позволяющий работать с кабелями протяженностью до 32 км
• Режимы работы:
  • диагностика одного кабеля
  • сравнение рефлектограммы измеряемого кабеля с ранее сохраненной
  • вычитание рефлектограммы измеряемого кабеля с ранее сохраненной для исключения шумов в линии
  • длительный мониторинг линии для локализации плавающих (кратковременно появляющихся) неисправностей
• Память для сохранения рефлектограмм и настроек, связь с ПК
• 8 часов работы от батареи

• автоматический поиск всех дефектов кабельной линии (порог обнаружения события регулируется пользователем)
• функция автоматического поиска наиболее значимого повреждения линии
• режим автоматического поиска трех наибольших повреждений в линии
• система интеллектуального масштабирования рефлектограмм
• фильтр верхних частот (включается при необходимости проведения тестирования в сильно зашумленой среде)
• измерение возвратных потерь на событиях рефлектограммы
• сравнение и вычитание рефлектограммы кабеля с рефлектограммой из памяти прибора (более подробно смотри во вкладке "функциональные особенности")
• поиск плавающих (кратковременно возникающих) повреждений
• запись рефлектограмм, выгрузка их в ПК, формирование отчетов и базы рефлектограмм

• Определение мест повреждения силовых кабелей, телекоммуникационных и телефонных кабелей, коаксиальных кабелей
• Обнаружение обрыва, короткого замыкания, а также любых повреждений, связанных с изменением величины сопротивления
• Графическое отображение повреждения и автоматический расчет расстояния до места повреждения с отображением значения на дисплее
