Эрстед РИ-307USBм - рефлектометр импульсный с программным обеспечением IRView 4.0 (расширенная версия ПО)

Эрстед РИ-307USBм - рефлектометр импульсный с программным обеспечением IRView 4.0 (расширенная версия ПО)

Артикул: RI-307usb-1

Товар не поставляется

Запросить аналоги Вопрос менеджеру
Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

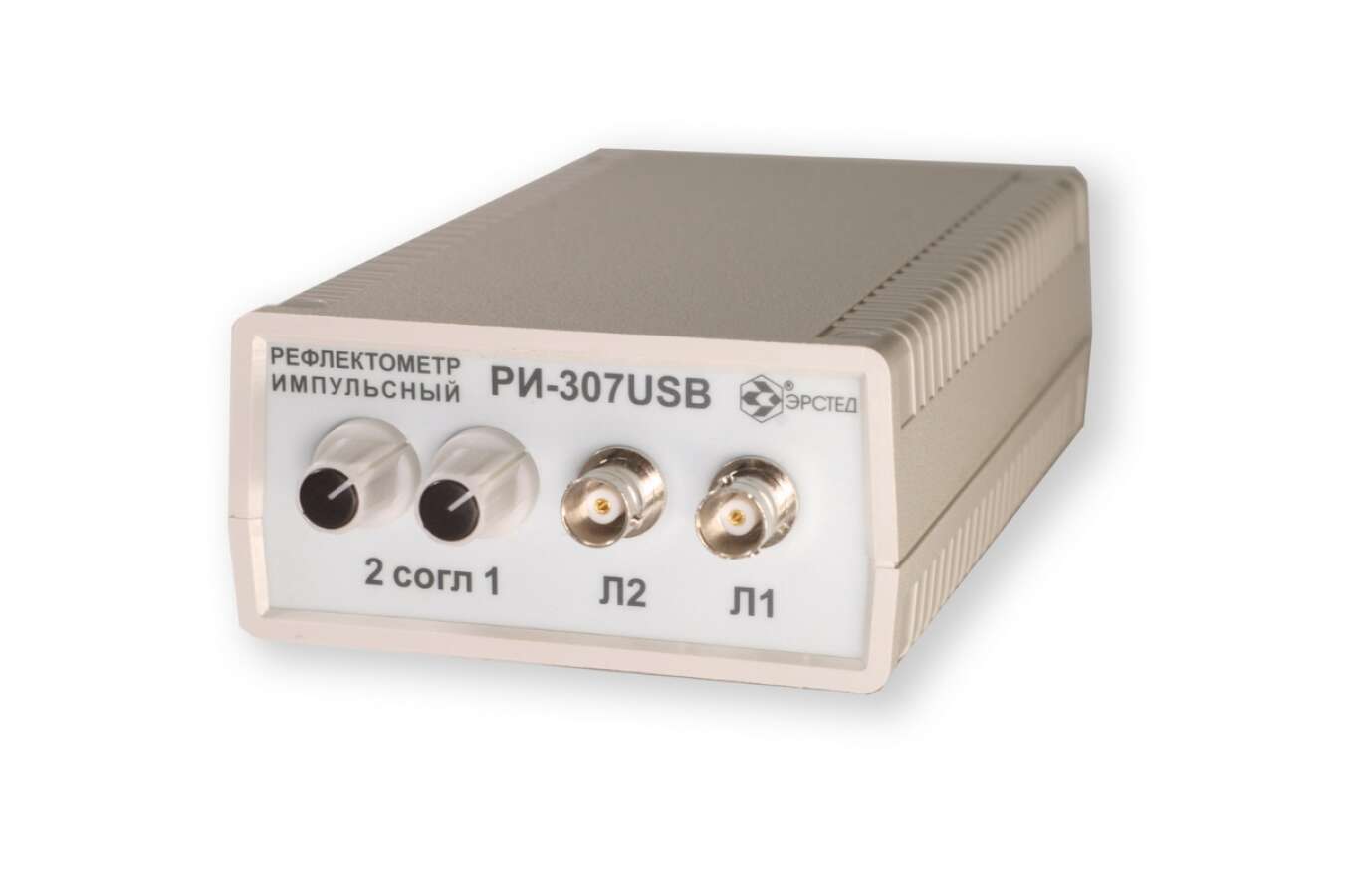

Импульсный рефлектометр ЭРСТЕД РИ-307USB «СТРИЖ» – это двухканальный кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар, "мерцающие" неоднородности).

РИ-307USB «СТРИЖ» является полным функциональным аналогом РИ-307 при значительно меньшей цене и габаритах.

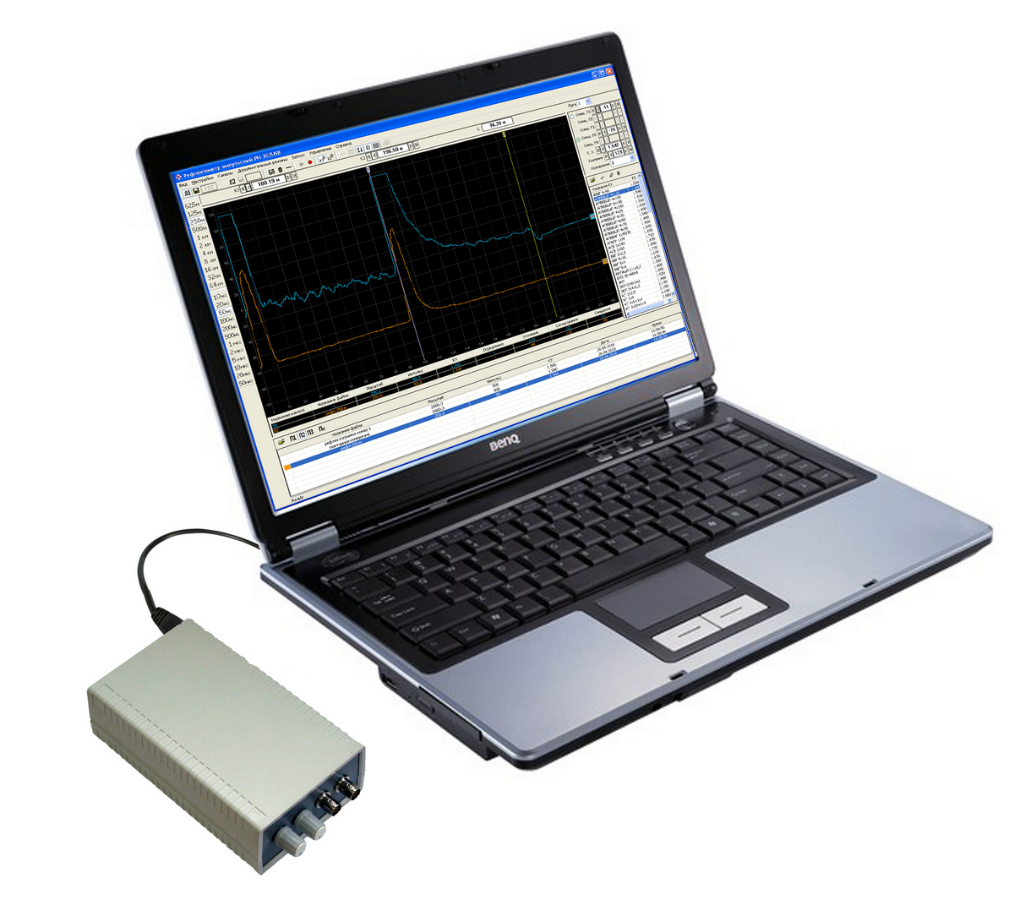

РИ-307USB «СТРИЖ» предназначен для работы в едином комплексе с персональным компьютером.

Импульсный рефлектометр РИ-307USB «СТРИЖ» заменяет приборы: ИР-10, ИР-10М, РИ-10, РИ-10М, РИ-10М1, РИ-10М2 (блок рефлектометра), РИ-20, РИ-20М1.

Расширенное ПО дополняет базовое ПО РИ-307USBм следующими сервисными функциями:

  • функция печати отчётов
  • функция автоматического расчета расстояний на разнородной КЛ
  • функция расчета обратных потерь
  • функция второго экрана.



Особенности РИ-307USB «СТРИЖ»

  • Исполнение в виде выносного блока, подключаемого к ПК по USB
  • Управление и отображение результатов измерения на персональном компьютере
  • Питание по шине USB (не требуются аккумуляторы и блок питания)
  • Два параллельных физических канала для эффективного подавления синхронных помех
  • Дальность от 62,5 м до 64 км
  • Низкая инструментальная погрешность измерения расстояния — 0.01%…0.2% от действующей шкалы, что позволяет определять дефекты с точностью до 12,5 см
  • Диапазон рабочих длительностей зондирующего импульса от 10 нс до 50 мкс позволяет оператору выбрать оптимальное соотношение разрешения прибора и перекрываемого затухания:
    • на коротких участках кабеля или кабелях с небольшим затуханием лучше использовать короткие зондирующие импульсы для обеспечения наилучшего разрешения
    • на длинных кабелях или кабелях с большим затуханием для обеспечения максимальной дальности лучше устанавливать большую длительность зондирующего импульса
  • Чувствительность приемного тракта — 1 мВ
  • Цифровое осреднение 1…128 реализаций позволяет эффективно подавлять асинхронные помехи и шумы
  • Двухкурсорная измерительная система позволяет измерять расстояния между любыми двумя точками рефлектограммы: исключить длину присоединительных кабелей, измерить длину участка замокания кабеля  или  определить расстояние между двумя муфтами. Прибор индицирует расстояние до первого и второго курсора, а также расстояние между ними
  • Автоматическое запоминание параметров измерения
  • Режимы:
    • «Разность» (поточечное вычитание рефлектограмм) предназначен для выявления различий в рефлектограммах, может применяться как для рефлектограмм физических каналов так и для рефлектограмм из памяти в любых сочетаниях в режиме реального времени
    • «Битость пар» предназначен для определения мест перепутывания пар (разнопарка) в муфтах или скрутках
    • «Захват» повышает эффективность работы прибора для определения дефектов непостоянных во времени («мерцающих» дефектов) — прибор  этом режиме  накапливает на экране рефлектограммы сколь угодно продолжительное время, так что кратковременные события не будут пропущены
  • Одновременное отображение до пяти рефлектограмм: с двух физических входов и трёх рефлектограмм из энергонезависимой памяти
  • Неограниченная по объему библиотека рефлектограмм и коэффициентов укорочения, так как используется персональный компьютер
  • Вывод на печать отчетов (рефлектограммы всех каналов со всеми измерительными параметрами)
  • Автоматический расчёт расстояния до повреждений в линиях, составленных из разнородных кусков кабеля (с неодинаковыми коэффициентами укорочения)
  • Возможность использовать вместо коэффициента укорочения скорость распространения сигнала — V/2
  • Функция второго экрана: возможность просмотра одновременно всей линии и любого увеличенного её участка



Комплект поставки

  • Рефлектометр импульсный РИ-307USB «СТРИЖ» – 1 шт.
  • Кабель USB 2.0 (А-В) – 1 шт.
  • Кабель соединительный 1 м, 75 Ом, BNC.M-крокодилы – 2 шт.
  • Руководство по эксплуатации – 1 шт.
  • Сумка для аксессуаров – 1 шт.

Внимание! Диск с ПО не входит в комплект поставки. Скачать ПО можно с сайта (см. ниже Дополнительные материалы).



Обзор прибора ЭРСТЕД РИ-307USB

Технические характеристики ЭРСТЕД РИ-307USB «СТРИЖ»

Параметр Значение
Диапазон измерения расстояния (временной задержки) от 0 до 64000 м (от 0 до 640 мкс)
Поддиапазоны измерений
  • 0 – 62,5 м (0 – 0,625 мкс)
  • 0 – 125 м (0 – 1,25 мкс)
  • 0 – 250 м (0 – 2,5 мкс)
  • 0 – 500 м (0 – 5 мкс)
  • 0 – 1000 м (0 – 10 мкс)
  • 0 – 2000 м (0 – 20 мкс)
  • 0 – 4000 м (0 – 40 мкс)
  • 0 – 8000 м (0 – 80 мкс)
  • 0 – 16000 м (0 – 160 мкс)
  • 0 – 32000 м (0 – 320 мкс)
  • 0 – 64000 м (0 – 640 мкс)
Инструментальная погрешность измерения расстояния
  • от 0,01% до 0,2% в зависимости от поддиапазона измерений
  • от 12,5 см до 8 м при КУ=1,500
Эффективная частота дискретизации 800 МГц
Диапазон согласованных сопротивлений от 25 Ом до 600 Ом
Длительность зондирующего импульса от 10 нс до 50 мкс
Амплитуда зондирующего импульса 10 В на согласованную нагрузку (20 В в режиме х/х)
Чувствительность приёмного тракта не хуже 1 мВ
Диапазон перекрываемого затухания не менее 80 дБ
Диапазон установки коэффициента укорочения от 1,000 до 3,000 с шагом 0,001
Питание по шине USB от компьютера
Время непрерывной работы не ограничено
Рабочая температура от -20 °С до +40 °С
Габариты 175х95х47 мм
Вес не более 0,3 кг

Применение ЭРСТЕД РИ-307USB «СТРИЖ»

Импульсный рефлектометр РИ-307USB «СТРИЖ» применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

  • медножильные кабели связи (ТПП, МКС и т.п.);
  • кабели сигнализации и управления (СБПЗАВпШп и т.п.);
  • силовые кабели (АСБ, ВВГ, СИП и т.п.);
  • воздушные кабельные линии;
  • компьютерные сети (СКС и т.п.);
  • телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).

Рефлектометр может использоваться для определения длины кабеля при его производстве и складировании.

Рефлектометр РИ-307USB «СТРИЖ» предназначен для проведения следующих измерений на симметричных и несимметричных кабелях с волновым сопротивлением от 25 до 600 Ом:

  • измерение длин кабелей;
  • измерение расстояний до неоднородностей волнового сопротивления или повреждений;
  • измерение коэффициента укорочения линии при известной ее длине;
  • определение характера повреждений.

Опции и аксессуары для ЭРСТЕД РИ-307USB «СТРИЖ»

УП-1 Устройство переходное для работы на кабелях под напряжением до 380 В
КУ-5.0BNC Кабель-удлинитель 5 м, 75 Ом, BNC.M-BNC.F
КС-1.5К25 Кабель соединительный 1,5 м, 75 Ом, BNC.M-крокодилы 25,4 мм
КС-0.1К5 Кабель соединительный 0,1 м, 75 Ом, BNC.M-крокодилы
П-BNCK Переходник BNC.M – клеммы
