AnCom КМС-АК - анализатор кабелей

Артикул: ANC-KMS-AK

Цена: 54 000 ₽

Средний срок поставки: 2-4 недели

Запросить аналоги Скидки

Сумма заказа

Цена

от 0 ₽

54 000 ₽

Вопрос менеджеру

Гарантия: 36 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

Анализатор кабелей AnCom КМС-АК используется в качестве прибора, работающего под управлением телефона, в паре с кабелеискателем AnCom КМС-КИ или иными кабелеискателями распространенных типов (не входит в комплект поставки).

Функциональный состав:

GSM-модуль,
коммутатор линий (1, 2 и 3),
коммутатор проводов (выбранной линии А, Б и разъема к «земле»),
измеритель напряжения, измеритель сопротивления,
измеритель емкости и расстояния до разрыва жилы,
генератор кабелеискателя (ГКИ).

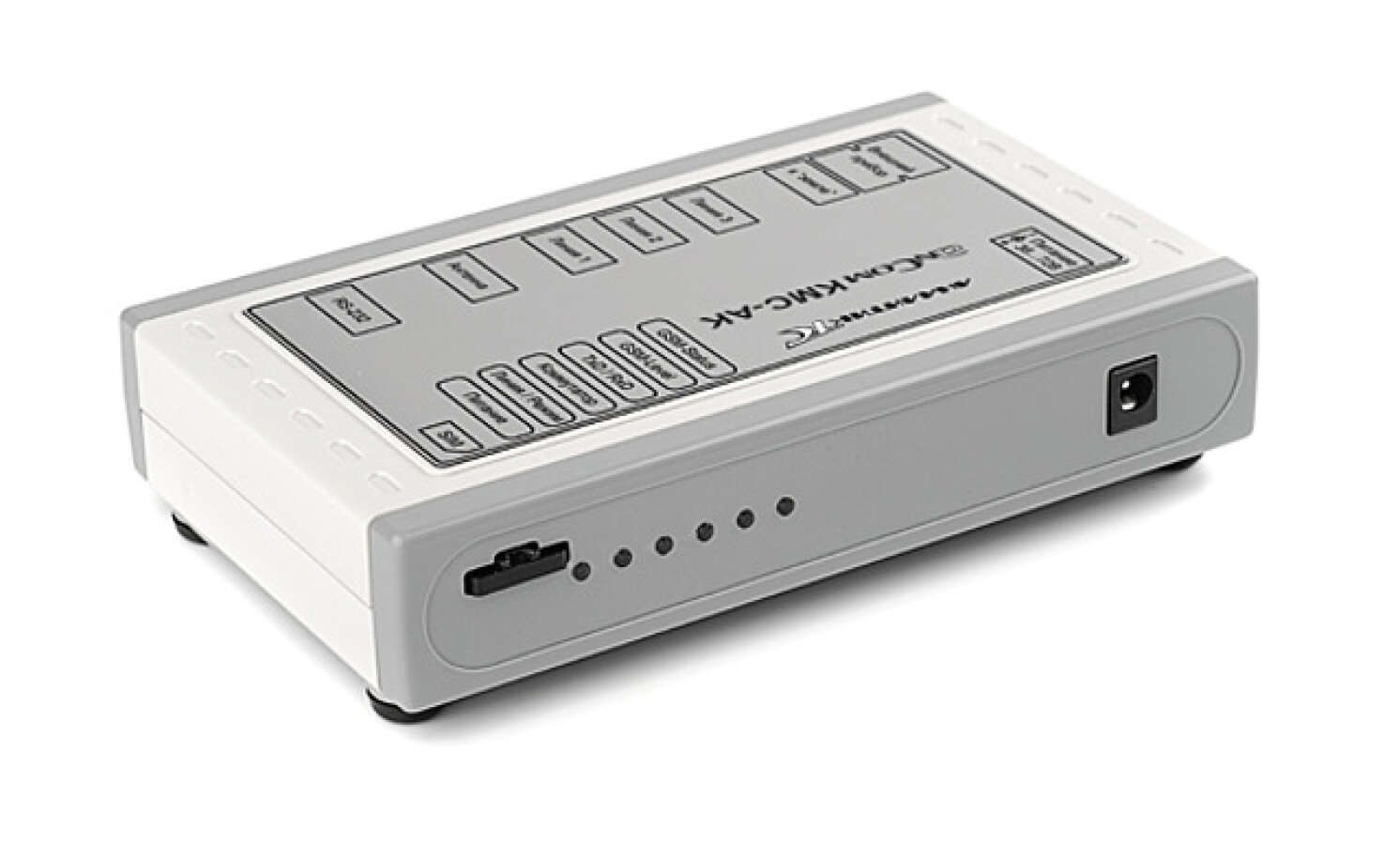

Конструктивное исполнение:

пластмассовый корпус (155*92*36 мм);
SMA-F соединитель для внешней антенны;
внешний слот для SIM-карты;
встроенный адаптер первичного питания = 36…72 В и комплектный источник питания от сети ~220 В / 50 Гц;

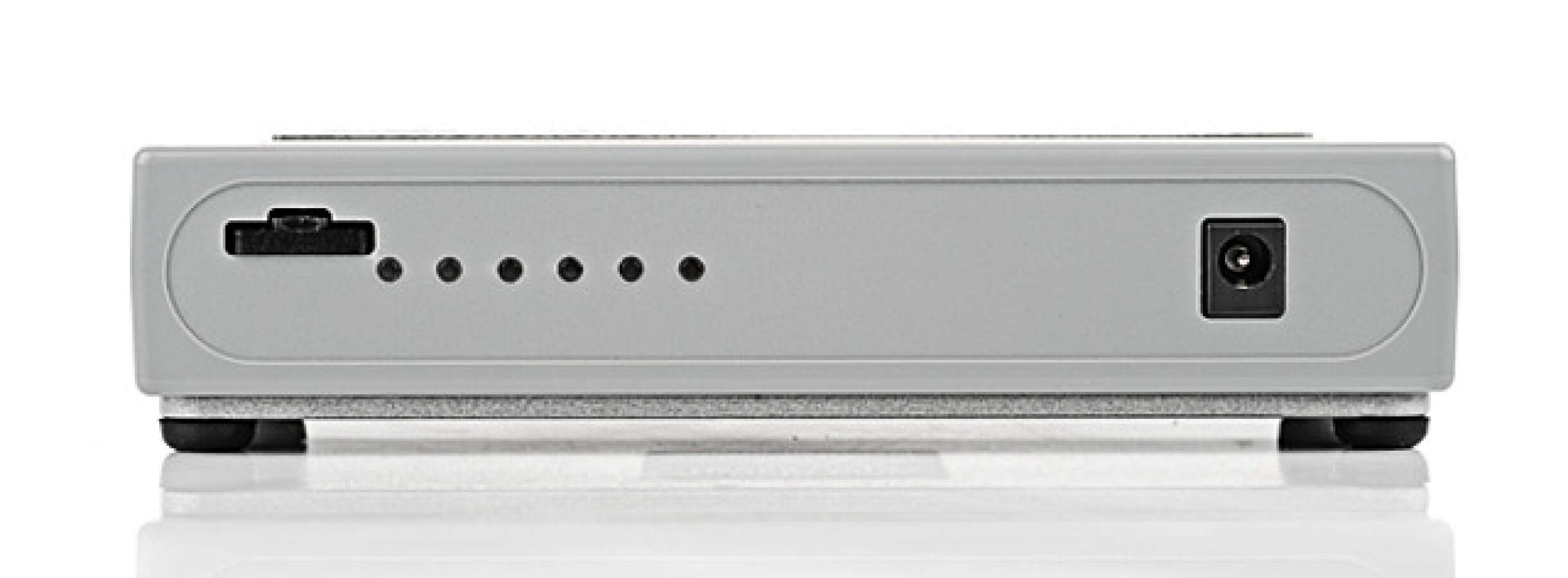

светодиодная индикация процесса установления соединения, уровня GSM-сигнала, режимов работы, активности генератора и измерителя;

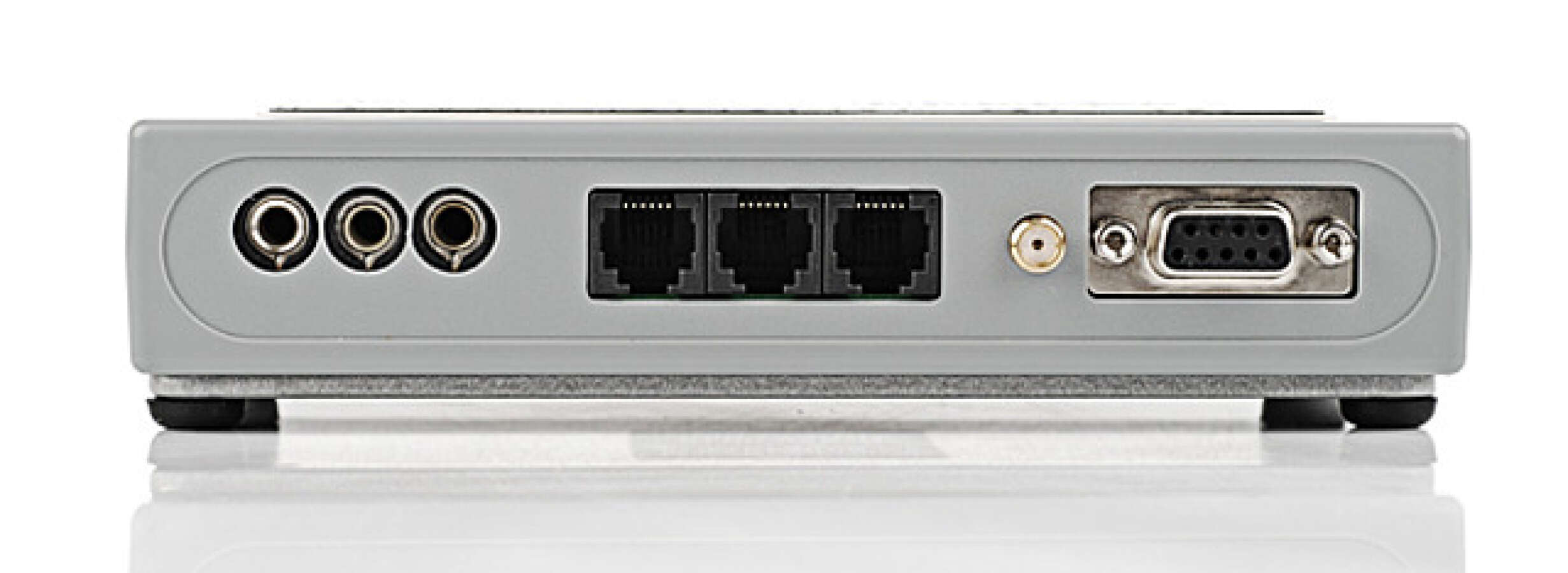

разъемы для подключения: линии (3 шт.), внешнего прибора и «земли»;
интерфейс для подключения к ПК (обучение монтеров): RS-232C;
рабочий диапазон температур: +5…+40ºC;
вес (без упаковки) – 0,28 кг.

Внимание! Мобильный телефон не входит в комплект поставки!

Технические характеристики AnCom КМС-АК

автоматическая регистрация в сети GSM при подаче питания (требуется SIM-карта);
измеритель пик-напряжения 0...90 В, ±(20 % + 2 В);
измеритель сопротивления 0…2000 Ом ±(2 % + 2 В); 2 кОм…100 МОм ± 5 %; 100…1000 МОм ±10 %;
измеритель емкости и расстояния до разрыва жилы 5…20 нФ ±(15 % + 1 нФ); 20…125 нФ ±(10 % + 1 нФ); 125…500 нФ ±15 %;
встроенный генератор: режим кабелеискателя (ГКИ) и поиска разрыва жилы (ПРЖ):
- 1- или 2-частотный сигнал с частотой в диапазоне 200…4000 Гц ±0,5%;
- уровень сигнала не менее 0,35 Вт на нагрузке 600 Ом (не менее 21 В без нагрузки);
- непрерывный или импульсный режим работы;
«мобильный интерфейс»: управление с любого телефона посредством DTMF-команд:
- управление коммутацией одной из трех подключенных линий;
- управление коммутацией проводов выбранной линии А, Б и разъема к «земле»;
- управление прибором - выбор режима:
  - контроль пик-напряжения линии;
  - контроль сопротивления шлейфа;
  - контроль сопротивления изоляции;
  - измерение емкости;
  - измерение расстояния до разрыва жилы по емкости;
  - контроль погонной емкости;
  - контроль асимметрии по ёмкости проводов;
  - включение генератора - режим кабелеискателя (ГКИ);
  - включение генератора - режим поиска разрыва жилы (ПРЖ);
  - подключение внешнего прибора;
- служебные команды, настройка таймаутов, порогов и параметров ГКИ;
передача информации ответными голосовыми сообщениями со стороны прибора на мобильный телефон монтера:
- о приеме/выполнении команды (коммутация линий и проводов, генерация сигнала для кабелеискателя);
- о результатах измерений (оценка сопротивления шлейфа/изоляции и наличия опасного напряжения);
подключение и удаленное управление коммутацией внешнего прибора: рефлектометра, xDSL-анализатора или дополнительного генератора;
разъемы для подключения: линии (3 шт.), внешнего прибора и «земли»;
интерфейс RS-232C для подключения к ПК (заводская настройка, обучение монтеров);
встроенный адаптер первичного питания = 36…72 В;
комплектный источник питания для подключения к сети ~220В/50 Гц;
светодиодная индикация процесса установления соединения, уровня GSM-сигнала, режимов работы, активности генератора и измерителя;
программа КМСview для ознакомления с возможностями и режимами КМС и обучения монтеров особенностям работы прибора;
пластмассовый корпус (155*92*36 мм);
SMA-F соединитель для внешней антенны;
внешний слот для SIM-карты;
рабочий диапазон температур: +5…+40ºC;
вес (без упаковки) – 0,28 кг.

Опции и аксессуары для AnCom КМС-АК

Комплект к плинтам "под винт" - для подключения анализатора кабелей AnCom КМС-АК на УКС или АТС к линии на плинтах «под винт».
Комплект образцов для калибровки AnCom КМС/ОБК - для проведения калибровки и контроля функционирования анализатора кабелей AnCom КМС-АК.
Конвертер AnCom USB/RS-232/DB-9 - для подключения модемов и анализаторов AnCom к компьютеру.
Сумка AnCom КМС/СМР - для удобной транспортировки и хранения анализатора кабелей AnCom КМС-АК, его комплектующих и сопутствующей продукции к прибору.
Мобильный телефон - для управления, настройки и индикации состояния прибора в рамках технологии «Мобильный интерфейс».
Управляющий компьютер - для управления, настройки и индикации состояния прибора.
