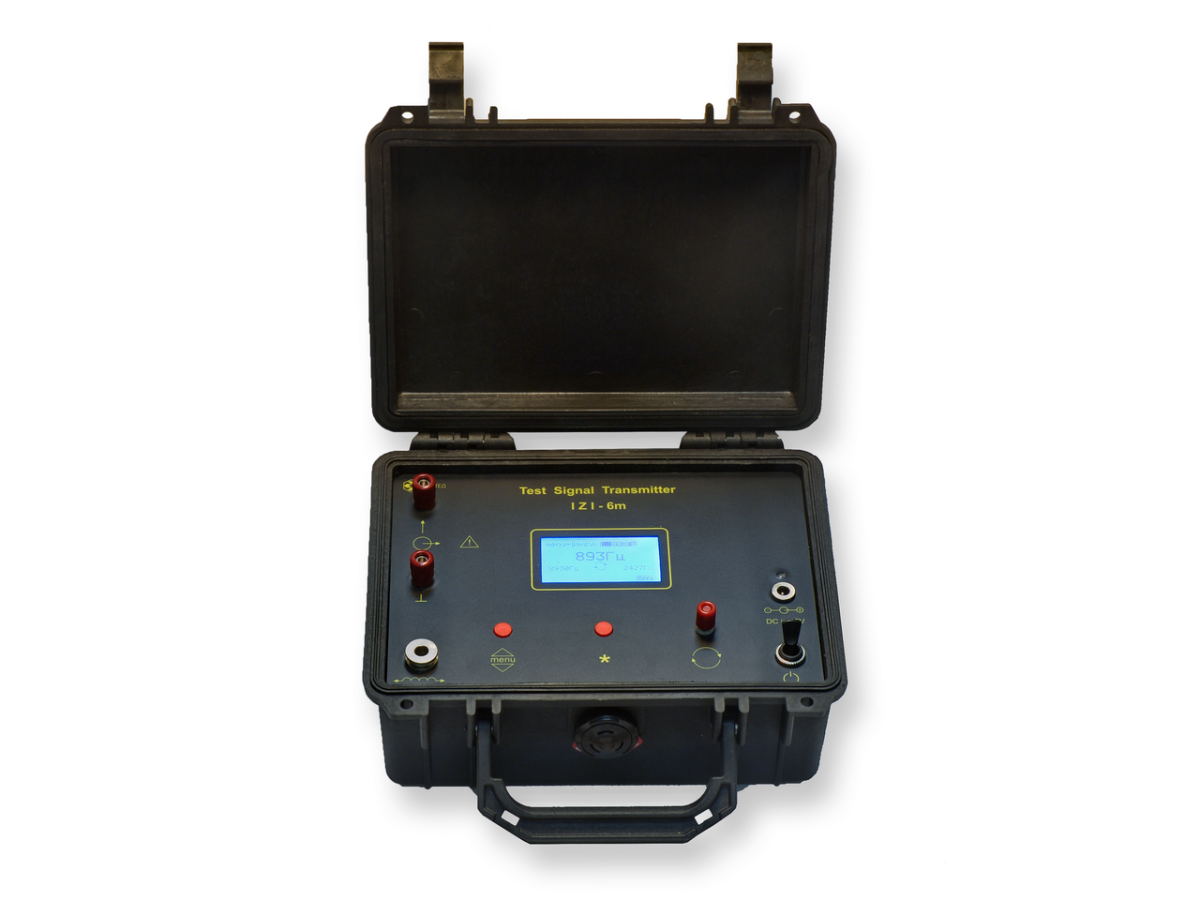

Эрстед ИЗИ-6М - генератор трассоискателя

Артикул: IZI-6M

Цена: 90 000 ₽

Средний срок поставки: 1-4 недели

Запросить аналоги Скидки

Сумма заказа

Цена

от 0 ₽

90 000 ₽

Вопрос менеджеру

Гарантия: 12 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

Генератор Эрстед ИЗИ-6М (источник зондирующих импульсов) – это портативный прибор, который служит для подачи в кабельную линию или трубопровод сигнала, необходимого для поиска трассы приёмником-трассоискателем.

Генератор работает совместно с приемниками ТИ-05-3, ТДИ-05М-3 и ТДИ-МА. Сверхнизкая частота 7 Гц применяется для поиска утечки на землю.

В диапазоне пользовательских частот от 300 Гц до 40 кГц работает с приемниками любых производителей.

ИЗИ-6М имеет функцию контроля напряжения и тока на выходе генератора, напряжения встроенного аккумулятора, а также напряжения в подключаемом кабеле.

Особенности Эрстед ИЗИ-6М

Непрерывный и импульсный режим работы генератора
Электронное управление режимами работы
Цифровой индикатор тока в кабеле
Система контроля и автоматического согласования с нагрузкой (трассой)
Переменная мощность, 1 Вт до 6 Вт (в зависимости от нагрузки)
Исключена возможность возникновения разрушающего тока в кабеле
Возможность работы с высокоомными нагрузками, cнижение тока в кабеле не приводит к исчезновению сигнала
Наличие выносного индуктора (в герметичном исполнении) обеспечивающего возможность наведения сигнала на кабель без электрического контакта, форма индуктора позволяет использовать его для закладки в шурф до 1 м, в том числе и заполненный водой
Резонансный режим индуктора — при значительной излучаемой мощности потребление от аккумулятора минимально
Система контроля работоспособности
Возможность подключения генератора к внешнему источнику питания 12 В или к сети 220В, 50 Гц через адаптер
Встроенный необслуживаемый свинцовый герметичный гелевый аккумулятор, устойчивый к глубокому разряду и перезаряду

Комплект поставки

Генератор ИЗИ-6М – 1 шт.
Сумка для переноски прибора – 1 шт.
Индуктор – 1 шт.
Провода для подключения к кабелю – 1 шт.
Провод для подключения к автомобильному аккумулятору – 1 шт.
Блок питания (зарядное устройство) – 1 шт.
Руководство по эксплуатации – 1 шт.

Технические характеристики Эрстед ИЗИ-6М

Заводские частоты (для работы с приемниками ТИ-05-3, ТДИ-05М-3 и ТДИ-МА)	7 Гц 893 Гц 2,43 кГц 8,93 кГц
Пользовательские частоты	300 – 40000 Гц
Точность установки пользовательских частот	не более ±0,5% от устанавливаемого значения частоты
Шаг установки пользовательских частот	1 Гц
Временной интервал следования зондирующих импульсов в режиме ИГ	пачка – 0,375 с пауза – 0,125 с
Выходная мощность	1…6 Вт в зависимости от нагрузки в диапазоне 1,5 Ом … 1 кОм
Измерение напряжения	0 ... 400 В (постоянное, переменное)
Согласование с нагрузкой	автоматическое
Возможность неконтактного подключения к трассе	через выносной герметичный резонансный индуктор
Дисплей	монохромный ЖК-дисплей 128*64 точки с подсветкой
Время непрерывной работы	не менее 10 часов, в зависимости от нагрузки при температуре 10°С... +30°С
Питание	встроенный аккумулятор 12 В внешний источник 12 В сеть 220 В, 50 Гц через адаптер
Диапазон рабочих температур	-20°С …+50°С при влажности до 95%, без конденсата
Вес с аккумулятором	4,5 кг
Габариты прибора	235 х 190 х 115 мм

Применение Эрстед ИЗИ-6М

Генератор ИЗИ-6М в комплекте с приёмниками-трассоискателями применяется для контроля при прокладке и эксплуатации следующих типов кабелей и трубопроводов:

медножильные кабели связи (ТПП, МКС и т.п.);
кабели сигнализации и управления (СБПЗАВпШп и т.п.);
силовые кабели (АСБ, ВВГ и т.п.);
телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
оптические бронированные кабели (ДПС, СПС, ДАС, САС и т.п.);
металлические трубопроводы: водопровод, газопровод, нефтепровод.

Генератор может применяться в строительных организациях для предотвращения возможности повреждения коммуникаций при проведении земляных работ.
