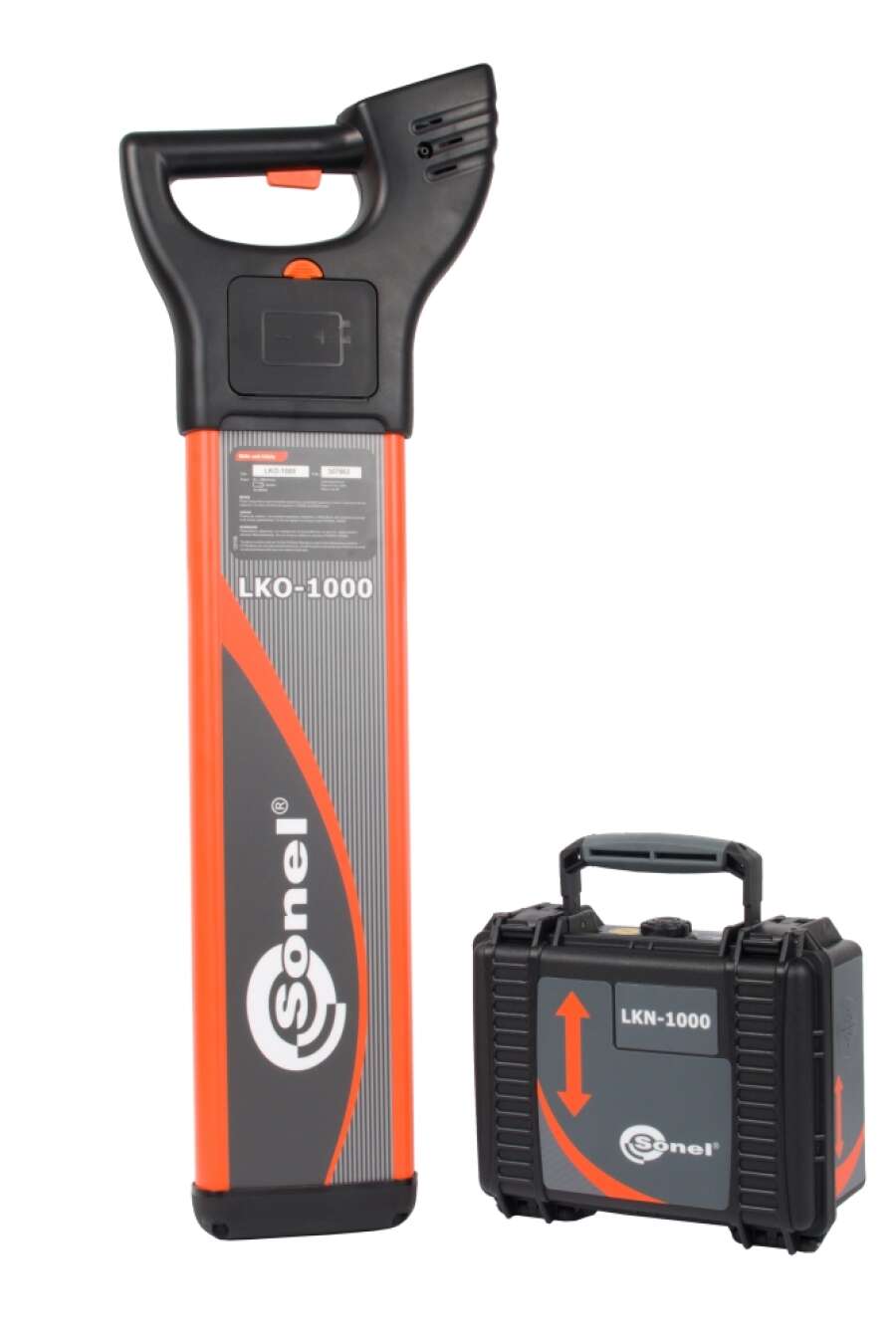

SONEL LKZ-1000 - трассопоисковая система

Артикул: SN-LKZ-1000

Товар не поставляется

Гарантия: 24 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

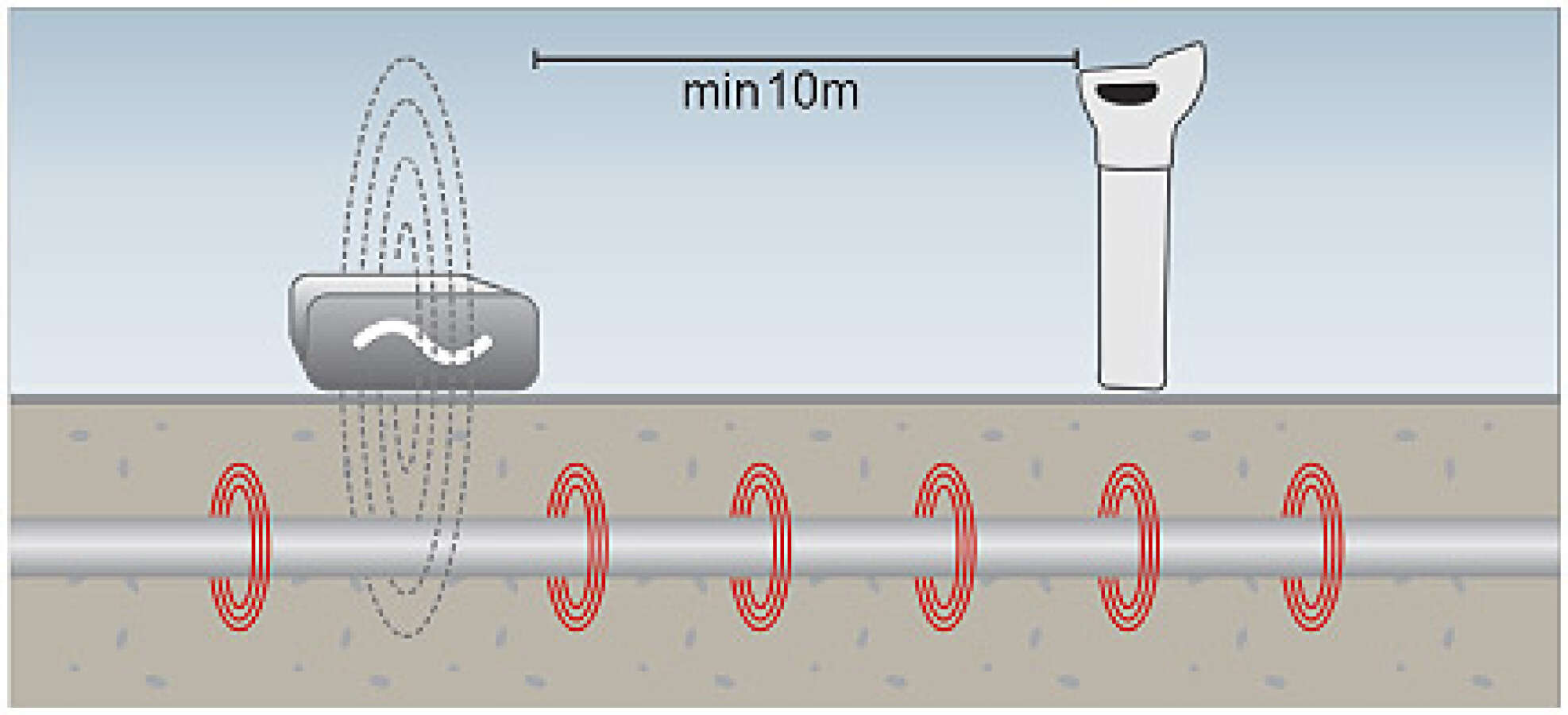

Трассопоисковая система SONEL LKZ-1000 позволяет проводить поиск и определять глубину прохождения кабельных линий, элементов тепло- и водоснабжения (в том числе пластиковых труб). Определение глубины залегания объектов до 3 метров. Возможность подключения генератора к объектам под напряжением (индукционный метод) или использование вспомогательных трассопоисковых кабелей и зондов для более точного определения трассы и глубины залегания.

Основные особенности SONEL LKZ-1000

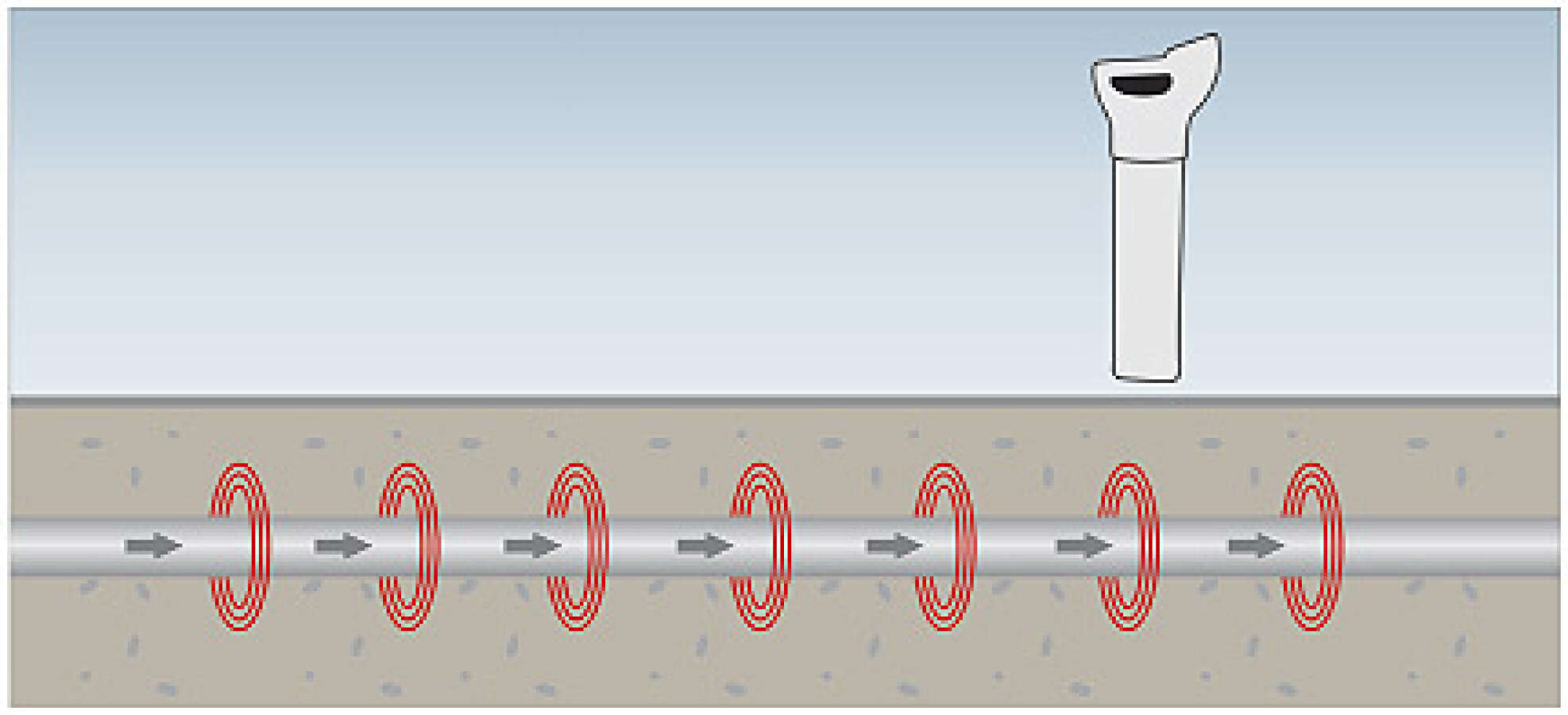

  • Трассировка кабельных линий (активный и пассивный режимы)

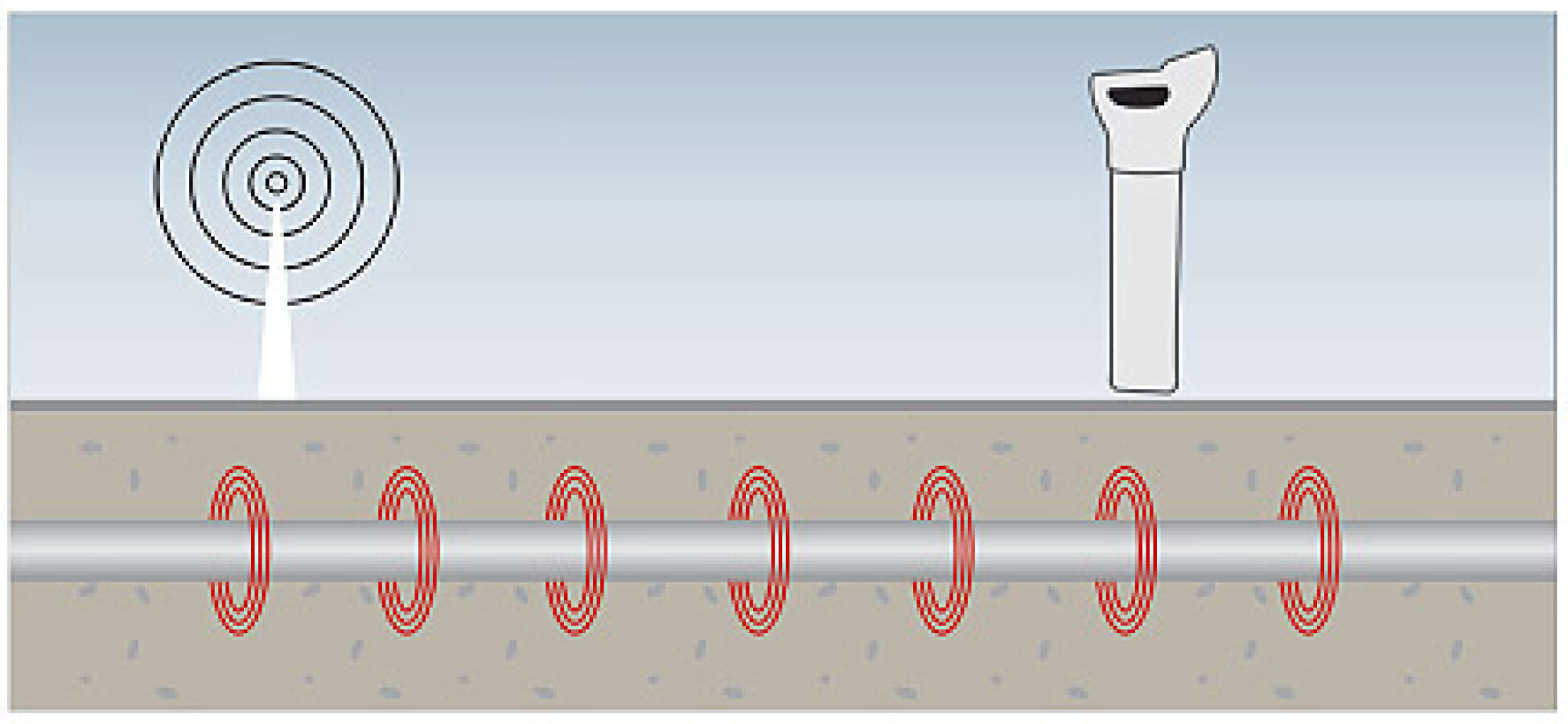

  • Определение телекоммуникационных трасс (радио режим)
  • Возможность трассировки систем тепло- , водо-, газоснабжения, в том числе непроводящих (например, пластиковые трубы)
  • Определение глубины залегания объектов до 3 метров с высокой точностью

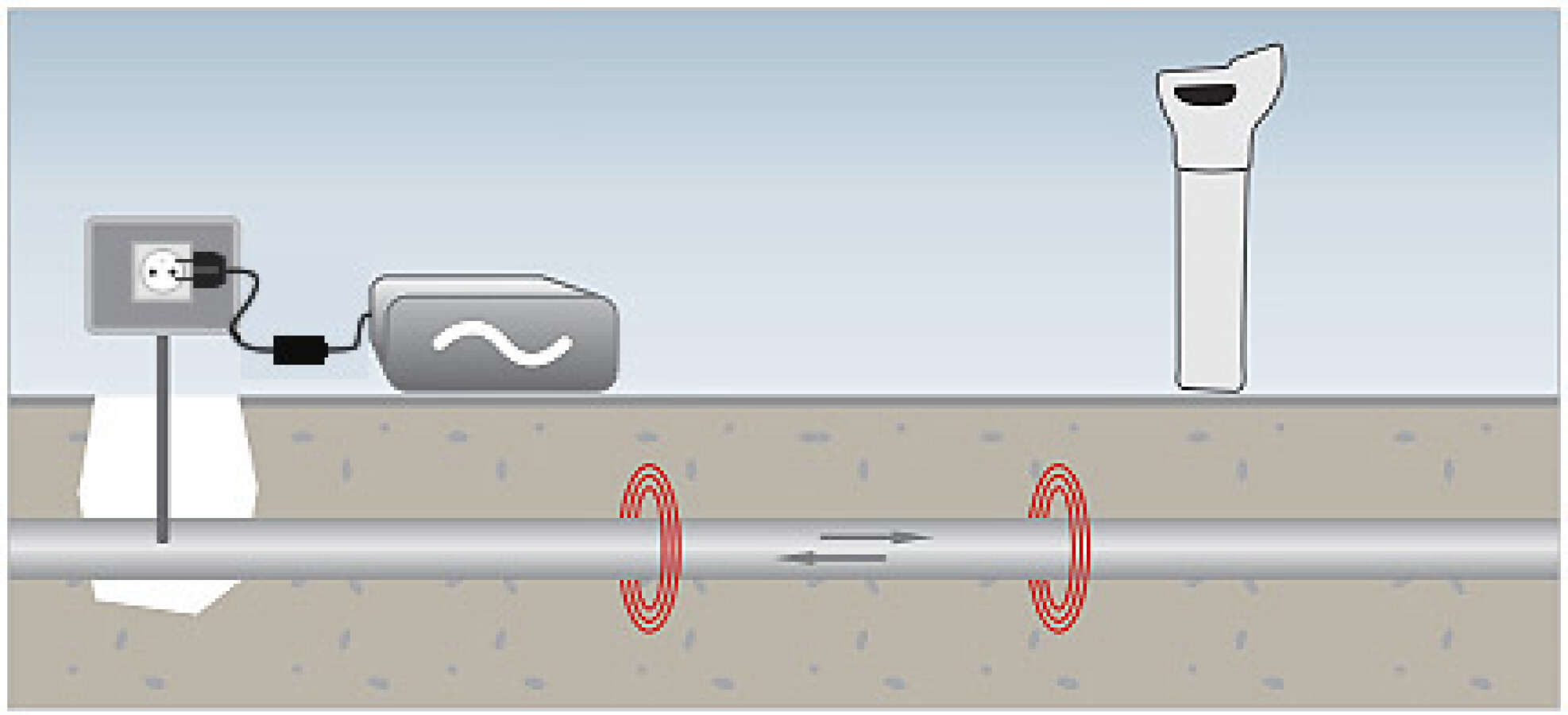

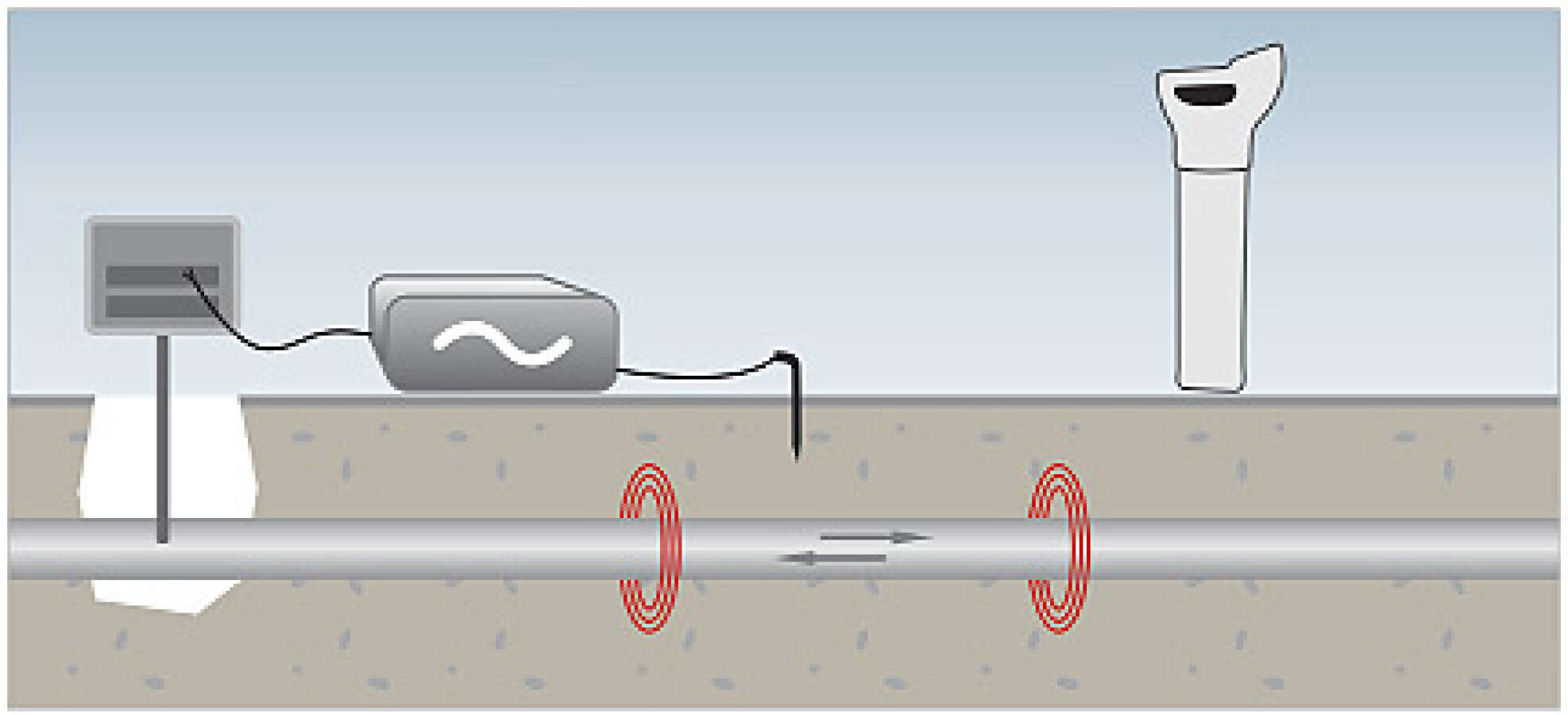

  • Возможность подключения генератора к объектам под напряжением

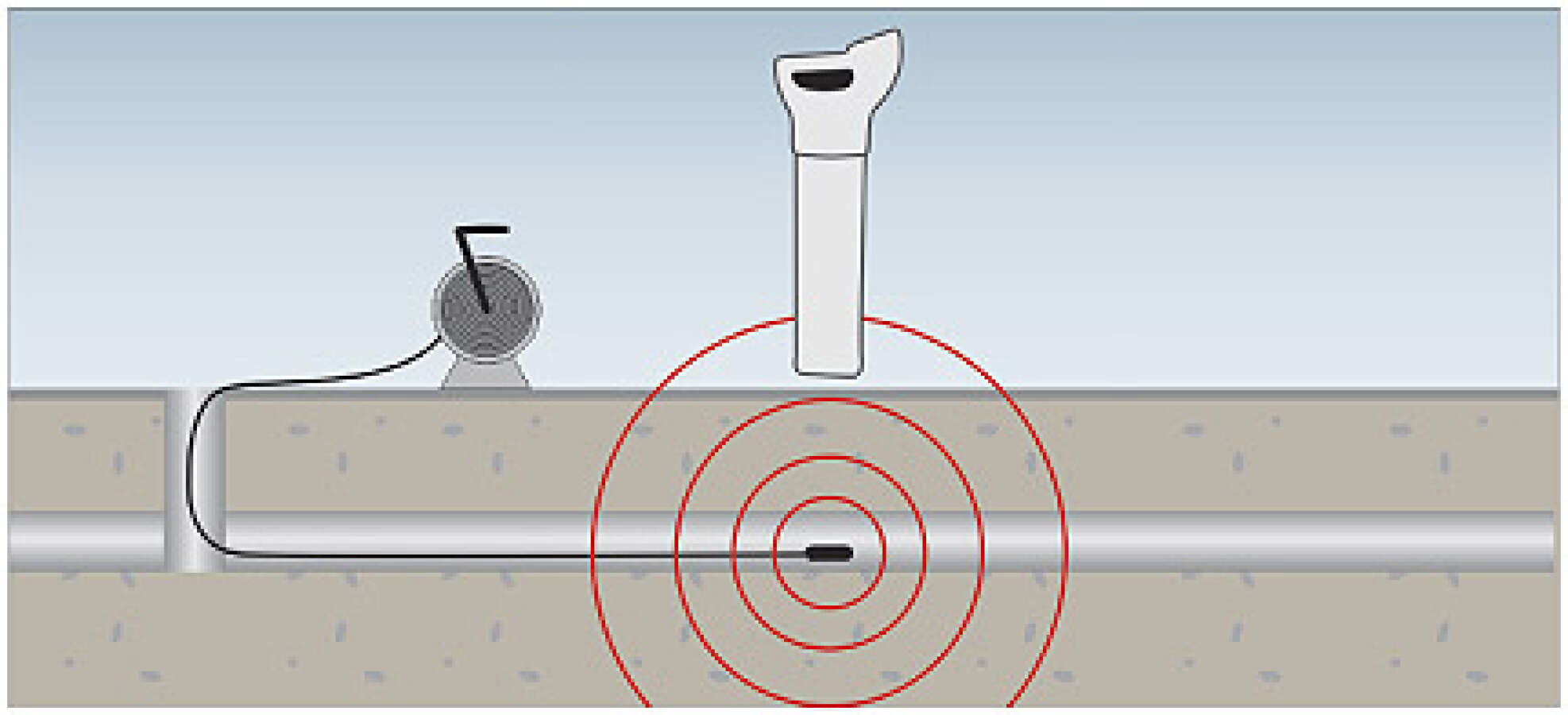

  • Использование вспомогательных трассопоисковых кабелей и зондов для более точного определения трассы и глубины залегания

Комплект поставки SONEL LKZ-1000

  • Трассопоисковая система SONEL LKZ-1000 - 1 шт
  • Адаптер разделительный AS-1 - 1 шт
  • Зонд измерительный для забивки в грунт 15 см - 1 шт

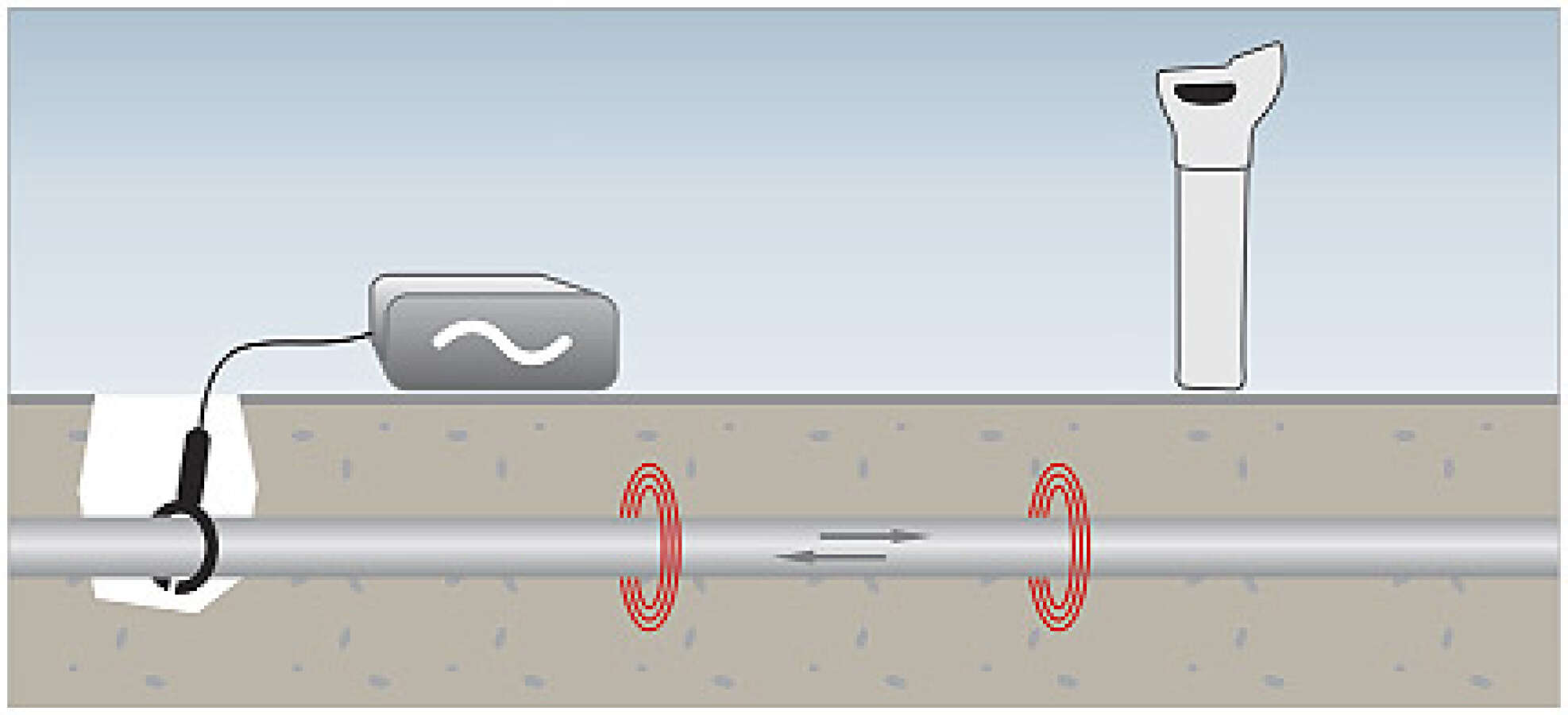

  • Клещи передающие N-2 - 1 шт
  • Набор проводов с зажимами «крокодил» - 1 шт
  • Футляр L6 - 1 шт

Технические характеристики SONEL LKZ-1000

Рабочий диапазон измерения глубины
в режиме «Напряжение» от 0,3 м до 3 м
в режиме «Радио» от 0,3 м до 2 м
при использовании генератора сигнала от 0,3 м до 3 м
Средняя дальность обнаружения
в индуктивном режиме 150 м
в гальваническом режиме 250 м
Стандартная точность измерения глубины 10% глубины в режимах Линия и Зонд
Рабочие частоты
в режиме «Напряжения» 50 Гц или 60 Гц
в режиме «Радио» 15 кГц до 60 кГц
в режиме «Авто» от 50 Гц до 60 кГц
в режиме «8 кГц» 8,192 кГц
в режиме «33 кГц» 32,768 кГц
Максимальная выходная мощность генератора: 100 мВт при непосредственном подключении к подземной коммуникации сопротивлением не более 100 Ом
Степень защиты корпуса
Приемник LKO-1000 IP54 (IEC 60529), пылезащищенность
Генератор LKN-1000
с открытой крышкой IP54 (IEC 60529)
с закрытой и зафиксированной крышкой IP67 (IEC 60529)
Трассопоисковый кабель Возможное полное погружение в воду
Каркас катушки для локализующего провода IP54 (IEC 60529)
Трассопоисковый зонд NAD-1 Возможное полное погружение в воду
Разделительный адаптер AS-1 IP54 (IEC 60529)
Передающие клещи N-2 IP54 (IEC 60529)
Интенсивность звукового сигнала
Приемник LKO-1000 85 дБ 30 см
Генератор LKN-1000 51 дБ 30 см
Время работы 40 часов периодическом работы в режимах (для приемника, генератора и зонда) 33 кГц или 8 кГц при температуре 20° C
Габаритные размеры
Приемник LKO-1000 760×250×85 мм
Генератор LKN-1000 280×260×180 мм
Трассопоисковый кабель на каркасе катушки 490×440×210 мм
Трассопоисковый зонд NAD-1 Ø38×120 мм
Разделительный адаптер AS-1 100×80×20 мм
Передающие клещи N-2 250×142×20 мм (диаметр обхвата Ø 100мм)
Вес
Приемник LKO-1000 2,7 кг, включая элементы питания
Генератор LKN-1000 2,95 кг, включая элементы питания
Локализующий провод 7,3 кг вместе с каркасом катушки
Передающий зонд NAD-1 0,18 кг, включая элементы питания
Разделительный адаптер AS-1 0,15 кг
Передающие клещи N-2 0,354 кг
