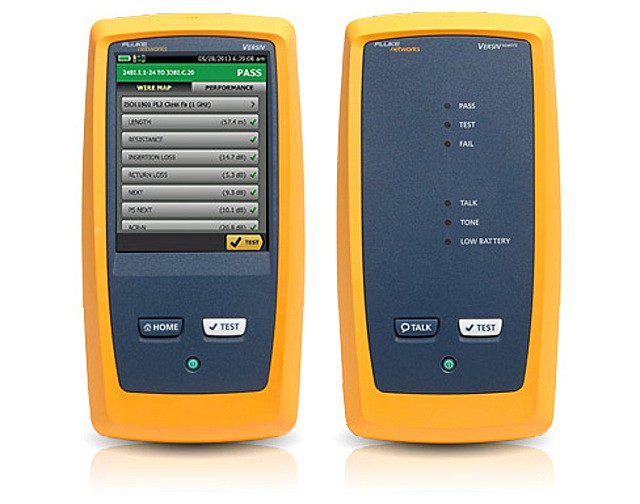

Fluke Networks DSX-5000 CableAnalyzer - кабельный анализатор для тестирования и сертификации структурированных кабельных систем (СКС) на базе модульной платформы Versiv. Прибор позволяет значительно сократить время, необходимое для сертификации кабельных линий, например, для кабеля категории 6A всего 10 секунд, а для тестирования волоконно-оптических линий - 3 секунды.

Fluke Networks DSX-5000 гарантирует уровень точности Level V, что подтверждено заключениями независимых тестовых лабораторий и Госстандартом России.

DSX-5000 точно определяет место и причину неисправности по всей длине кабеля и рекомендует действия, необходимые для ее устранения. Частотный диапазон до 1000 MHz позволит тестировать все существующие на данный момент стандарты.

Простой и понятный интерфейс с поддержкой русского языка обеспечивает практически мгновенную настройку и создание отчетов о результатах сертификации. А использование дополнительных модулей может превратить устройство в очень серьезный измерительный комплекс (доступны модули оптического тестера, оптического рефлектометра).



+ Перейти к списку товаров





Сравнение кабельных анализаторов Fluke Networks



Основные функции DTX-1200 DTX-1800 DTX-1500 DSX-5000
Сертификация категории 3, 5, 5e, 6 3, 5, 5e, 6, 6A,7 3, 5, 5e, 6, 6A 3, 5, 5e, 6, 6A, 7
Сертификация классов C, D, E C, D, E, Ea, F C, D, E, Ea C, D, E, Ea, F, Fa
Аттестация 1000BASE-T 10GBASE-T 10GBASE-T 40GBASE-T
Частотный диапазон, МГц 350 900 500 1000
Время выполнения “Автотест” для кат. 6A нет 15 сек 15 сек 10 сек
Уровень точности IV IV IV V
Сохранение отчетов в памяти (категория 6), шт 500 500 500 12000
Размер внутренней памяти 256 Mb 256 Mb 256 Mb 2 Gb
Возможность расширение памяти нет SD/MMC нет SD/MMC
Сенсорный цветной дисплей нет нет нет
Сохранение результатов тестирования в графиков
Тип батареи и время работы Li-ION - 12ч Li-ION - 12ч Li-ION - 12ч Li-ION - 8ч
Возможность диагностики неисправностей
Схема разводки (WireMap)
Затухание
Задержка распространения
Возвратные потери
Сопротивление
ACR и PSACR
NEXT и PSNEXT
ELFEXT и PSELFEXT

Измерение асимметричного сопротивления

(Resistance Unbalance)

нет нет нет

Тест целостности экрана кабеля

нет нет нет

TCL (Поперечная потеря преобразования)

нет нет нет

ELTCL (Равноуровневые поперечные потери преобразования)

нет нет нет

CDNEXT (Common Mode to Differential Mode Near-End Xtalk)

нет нет нет

CMRL (Возвратные потери синфазного сигнала)

нет нет нет
Библиотека типов кабелей
USB интерфейс
USB кабель
Последовательный интерфейс (COM порт) нет
RJ45 интерфейс для удалённого управления нет нет нет
Адаптер постоянного соединения и канала кат. 6А нет опция
Адаптер постоянного соединения и канала кат. 7/7А нет опция/нет нет опция/опция
Модули оптического тестера (SM/MM) - опция нет
Модуль оптического рефлектометра (OTDR) - опция нет
Запуск процедуры “Автотест” с удаленного модуля
Адаптер AxTalk нет опция нет встроенный
Калибровка (что подлежит калибровке) прибор прибор прибор только модуль
Переговорное устройство
Сумка для транспортировки
ПО для обработки результатов




Модули оптического тестера для DSX-5000

Набор из двух многомодовых (850/1300 нм) OLTS модулей оптического тестера и кабелей

FL-CFP-MM-ADD

Набор из двух одномодовых (1310/1550 нм) OLTS модулей оптического тестера и кабелей

FL-CFP-SM-ADD

Набор из двух Quad (850/1300/1310/1550 нм) OLTS модулей оптического тестера и кабелей

FL-CFP-Q-ADD

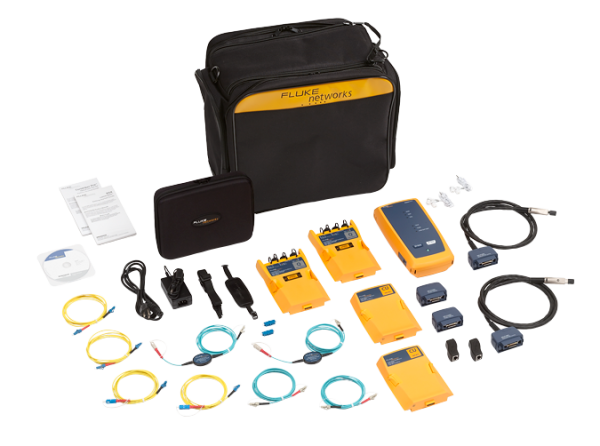

Комплект из Quad (850/1300/1310/1550 нм) OLTS модулей тестера, удаленного блока Versiv и кабелей

FL-CFP-Q-ADD-R



Модули оптического рефлектометра для DSX-5000

Многомодовый (850/1300 нм) модуль рефлектометра для платформы Versiv

FL-OFP-MM

Одномодовый (1310/1550 нм) модуль рефлектометра для платформы Versiv

FL-OFP-SM

Одномодовый и Многомодовый (850/1300/310/1550 нм) модуль рефлектометра для платформы Versiv

FL-OFP-QUAD

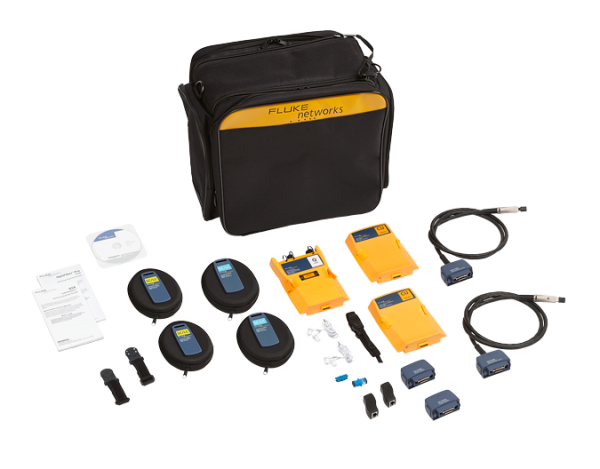

Набор из модуля рефлектометра Quad OTDR (850/1300/1310/1550 нм) и компенсационных катушек

FL-OFP-Q-ADD

Технические характеристики Fluke Networks DSX-5000



Типы кабелей

Кабели LAN с экранированной и неэкранированной витой парой

TIA Категории 3, 4, 5, 5e, 6, 6A: 100 Ω

ISO/IEC Класса C, D, E, EA, F, и FA: 100 Ω и 120 Ω

Адаптеры со стандартным интерфейсом соединения

Адаптеры для тестирования Постоянной линии

Тип штекера: экранированный RJ45
Дополнительный тип штекера: Tera

Адаптеры для каналов

Тип гнезда: экранированный RJ45
Дополнительный тип гнезда: Tera

Стандарты теста:

TIA

Категории 3, 4, 5, 5e, 6, 6A в соответствии с TIA 568-C.2

ISO/IEC

Сертификация класса C и D, E, Ea, F, FA в соответствии с ISO/IEC 11801:2002 и дополнениями

Максимальная частота

1000 МГц

Общие технические характеристики

Скорость автотеста

Полный двусторонний автотест соединений категории 5e или 6/класса D или E: 9 секунд. Полный автотест соединений категории 6A класса EA (обе стороны) 10 секунд

Поддерживаемые параметры тестирования (Выбранный стандарт тестирования определяет параметры и частотный диапазон тестов)

Схема соединений, длина, задержка на прохождение, неравномерность задержки, сопротивление контура DC, вносимые потери (затуханий), потери на отражение (RL), NEXT, отношение перекрестных наводок и затухания (ACR-N), ACR-F (ELFEXT), суммарные ACR-F (ELFEXT), суммарные NEXT, суммарные ACR-N, суммарные наводки на ближнем конце (PS ANEXT), суммарные наводки на дальнем конце (PS AACR-F)

Защита на входе

Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и сверхтока 100 мА. Случайные перенапряжения в сети ISDN не вызовут повреждений

Дисплей

5,7 дюймовый LCD дисплей с емкостным сенсорным экраном

Корпус

Высокопрочный пластик с ударопоглощающим внешним корпусом

Размеры

Основной блок Versiv с установленным модулем DSX-5000 и элементом питания: 2,625 x 5,25 x 11,0 дюйма (6,67 x 13,33 x 27,94 см)

Масса

Основной блок Versiv с установленным модулем DSX-5000 и элементом питания:   1,28 кг

Основной и удаленный модули:

Блок литиево-ионных батарей, 7,2 В

Типичный срок эксплуатации аккумулятора:

8 ч.

Время зарядки*

При выключенном тестере: 4 часов зарядки от 10 % заряда до 90 % заряда.

Поддерживаемые языки

Русский, английский, французский, немецкий, испанский, португальский, японский и упрощенный китайский

Калибровка

1 год (калибровка, проведенная сервисным центром)

Параметры окружающей среды

Рабочая температура

От 0°C до 45 °C

Температура хранения

От -20° C до +50 °C

Рабочая относительная влажность

От 0 % до 90 %, от 0 °C до 35 °C
От 0 % до 70 %, от 35 °C до 45 °C

Вибрация

Случайная, 2 г, 5–500 Гц

Ударная нагрузка

Испытание на падение с высоты 1 м с модулем и адаптером и без

Безопасность

CSA 22,2 No. 61010, IEC 61010-1 2nd Edition + Amendments 1, 2

Рабочая высота над уровнем моря

4 000 м

Электромагнитная совместимость

EN 61326-1

Характеристики производительности

Режимы тестирования каналов категории 6/класса EA (или категории более низких каналов)

Модули DSX-5000 CableAnalyzer превышают требования уровня IIIe TIA 1152 и требования уровня IV IEC 61935-1.

Режимы тестирования класса FA

Модули устройства DSX-5000 CableAnalyzer превышают требования уровня V, согласно 4 редакции IEC 61935-1.

Длина витой кабельной пары



Без дистанционного управления

С дистанционным управлением

Диапазон

800 м

150 м

Разрешение

0,1м

0,1м

Точность

± (0,3 м + 2 %); 0 м до 150 м
± (0,3 м + 4 %); 150 м до 800 м

± (0,3 м + 2 %)

Задержка распространения



Без дистанционного управления

С дистанционным управлением

Диапазон

4000 нс

750 нс

Разрешение

1 нс

1 нс

Точность

± (2 нс + 2 %); 0 нс до 750 нс
± (2 нс + 4 %); 750 нс до 4000 нс

± (2 нс + 2 %)

Разница задержек

Диапазон

От 0 нс до 100 нс

Разрешение

1 нс

Точность

± 10 нс

Тестирование сопротивления контурного тока

Диапазон

0 Ом до 540 Ом

Разрешение

0,1 Ω

Точность

± (1 Ом + 1%)

Время восстановления после перегрузки

Менее 10 минут для номинальной погрешности после перегрузки. Напоминание при повторяющемся или длительном перенапряжении.

Основные функции Fluke Networks DSX-5000



Уникальные функции DSX-5000:

  • Versiv позволяет пользователям добиваться значительно большего, чем раньше было возможно тестером кабелей, ускоряя каждый этап процесса тестирования
  • Система управления ProjX™ упрощает задачи от первоначальной настройки до приемки системы. Versiv устраняет ненужные этапы и обеспечивает, чтобы все тесты выполнялись надлежащим образом с первого раза, каждый раз.
  • Пользовательский интерфейс Taptive делает углубленный анализ данных, простую настройку и использование доступными для операторов с любыми уровнями навыков
  • Программное обеспечение управления LinkWare обеспечивает непревзойденный анализ результатов тестирования и профессиональные отчеты тестирования
  • DSX уменьшает время, необходимое для исправления сбоев кабельных систем, при помощи выделенной диагностики Dedicated Diagnostics, простого теста, обнаруживающего проблему



Стандарты:

  • Соответствует предлагаемым требованиям точности ISO (IEC WG9 Standard IEC61935-1) Level V до 1000 МГц
  • Поддерживает полный набор стандартов омической асимметрии, необходимых для питания через Ethernet (PoE): IEC61935-1 и 11801-1-4, IEEE 802.3af, IEEE 802.3at, ANSI/TIA/EIA-568-C.2
  • Проекты симметрии нового поколения – IEEE 802,3, TIA TR42.7



Производительность DSX-5000:

  • Десятисекундный тест Cat 6A вносит свой вклад в самый быстрый способ получения сертификации
  • Графически отображает источник проблем, включая перекрестные наводки и неверное расстояние до экрана, для ускорения диагностики неисправностей
  • Управление до 12 000 результатами тестирования с полной графикой
  • Емкостный сенсорный экран позволяет быстро настраивать тестер и без затруднений выбирать типы кабелей, стандарты и параметры тестирования
  • В отчет управляющего программного обеспечения LinkWare входит 1 миллион линий



Система управления ProjX:

Система ProjX™ от Versiv управляет задачами, начиная с настройки до приемочных испытаний, обеспечивая правильное выполнение всех испытаний. Введенная один раз подробная информация о проекте будет сохранена программой ProjX в файле проекта с наименованием, которое будет понятно всей команде. Изменение модулей и проектов возможно без повторного ввода подробной информации. Поддержка нескольких тестеров на одном проекте путем предоставления общественного доступа к проектным файлам с помощью USB-накопителей или электронной почты. Простота и эффективность сошлись воедино.

 >>>>
Настройка или просмотр пределов тестирования и характеристики тестирования.
Экран меню проекта отображает процент выполнения
на каждый проект.
Экран проекта отображает подробную информацию о проекте с точностью до минуты.





Пользовательский интерфейс Taptive:

Теперь существует возможность тестировать разные типы проводников так же просто, как пользоваться смартфоном. Просто выберите проект ProjX, над которым Вы работаете, и на большом экране высветится испытание, которое необходимо выполнить. Taptive позволяет получить более легкий доступ к общей инфраструктуре кабельных соединений.

Интерфейс Taptive упрощает настройку,
исключает ошибки и ускоряет поиск и устранение неисправностей.



Программное обеспечение LinkWare™ для управления результатами тестирования:

У менеджеров проектов есть все возможности для наблюдения за рабочим процессом и консолидации результатов тестирования.

LinkWare объединяет данные в единый отчет, упрощая использование для клиентов и демонстрируя качество и мастерство программирования. LinkWare stats предоставляет автоматические статистические отчеты, которые преобразуют результаты испытаний в графики для наглядной демонстрации производительности. Отчет даже обобщает данные о кабельных соединениях и волоконно-оптической инфраструктуре в одном компактном, графическом формате, благодаря чему проверка предельных значений и выявление аномалий становятся значительно проще.

Интегрируйте тесты с других тестеров в один обобщенный отчет.



LinkWare Stats обобщает все данные проекта.

Комплекты Fluke Networks DSX-5000:



DSX-5000
  • Кабельный анализатор (основной и удаленный блок)
DSX-5000Qi
  • Кабельный анализатор (основной и удаленный блок)
  • Модули оптического тестера CertiFiber Quad OLTS (850,1300/1310,1550 нм) - 2шт
  • Видеомикроскоп
  • Очистители оптических портов 1,25 и 2,5 мм OneClick
  • Комплект эталонных шнуров
DSX-5000QOi
  • Кабельный анализатор (основной и удаленный блок)
  • Модули оптического тестера CertiFiber Quad OLTS (850,1300/1310,1550 нм) - 2шт
  • Модуль оптического рефлектометра OptiFiber Quad OTDR (850,1300/1310,1550 нм)
  • Видеомикроскоп
  • Очистители оптических портов 1,25 и 2,5 мм OneClick
  • Комплект эталонных шнуров
DSX-5000Mi
  • Кабельный анализатор (основной и удаленный блок)
  • Модули оптического тестера CertiFiber MM OLTS (850,1300 нм) -2шт
  • Видеомикроскоп


Аксессуары для  Fluke Networks DSX-5000:



DSX-PLA004S
Набор адаптеров постоянной линии CAT 6A/Class EA для DSX

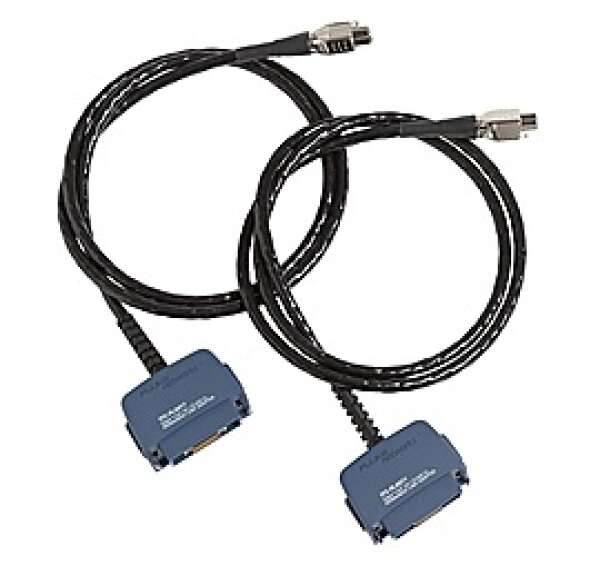

DSX-PLA011S
DSX TERA CAT 7A/CLASS FA PLA SET
DSX-CHA004S
DSX CAT 6A/CLASS EA CHA SET
DSX-CHA011S
DSX TERA Cat 7A/CLASS FA CHA SET
DSX-TERA-KIT
DSX TERA CAT 7A/CLASS FA PLA & CHA KIT
DSX-5000 Mod
1 GHZ DSX Replacement MODULE
VERSIV-M
Versiv Main Replacement
VERSIV-RU
Versiv Remote Replacement
VERSIV-TSET
Versiv Headphones
VERSIV-CASE1
Versiv Carry Case
VERSIV-CASE2
Versiv Large Carry Case
VERSIV-CASE3
Versiv Hardsided Case
VERSIV-BATTERY
Versiv Battery
VERSIV-ACUN
Versiv Charger
VERSIV-STRP
Versiv Strap Kit
VERSIV-STND
Versiv Demo Stand
DSX-LABA/MN
DSX LAB ADAPTER-MAIN
DSX-LABA/SR
DSX LAB ADAPTER-REMOTE
DSX-LABA SET
DSX LAB ADAPTER-SET
DSX-REFMOD
DSX SET-REF MODULE
DSX-LABA/RJ
DSX RJ TEST ADAPTER
DSX-LABA/RJ PCB
DSX RJ TEST ADAPTER CAL PCB



Fluke Networks DSX-5000 - кабельный тестер для сертификации СКС, на платформе Versiv

Артикул: FL-DSX-5000 INTL

Fluke Networks FL-DSX-5000 INTL - базовая комплектация DSX-5000 на базе модульной платформы Versiv. Предназначен для тестирования и сертификации СКС по стандартам TIA Категорий 3, 4, 5, 5e, 6, 6A, по ISO/IEC Классов C, D, E, Ea, F, Fa. Частотный диапазон 1 GHz, уровень точности Level V.

Fluke Networks GLD3-DSX-5000 - Опция расширенной поддержки на 3 года для DSX-5000

Артикул: FL-GLD3-DSX-5000

Fluke Networks GLD3-DSX-5000 - Опция расширенной поддержки на 3 года для DSX-5000

Товар не поставляется

Fluke Networks VERSIV-RU - Удаленный блок VERSIV

Артикул: FL-VERSIV-RU

Удаленный блок VERSIV

Товар не поставляется

Fluke Networks VERSIV-M - Главный блок VERSIV

Артикул: FL-VERSIV-M INTL

Главный блок VERSIV

Товар не поставляется

Fluke Networks DSX-5000 Mod - один сменный модуль DSX-5000, 1GHz, Copper

Артикул: FL-DSX-5000 Mod

Один сменный медный модуль DSX-5000, 1 GHz, Cat 6A/класса EA

Товар не поставляется

Артикул: FL-DSX-TERA-KIT

Набор адаптеров TERA CAT 7A/Class FA канальных (CHA) и постоянной линии (PLA) для DSX

Товар не поставляется

Fluke Networks GLD-DSX-5000 - Опция расширенной поддержки на 1 год для DSX-5000

Артикул: FL-GLD-DSX-5000

Fluke Networks GLD-DSX-5000 - Опция расширенной поддержки на 1 год для DSX-5000

Товар не поставляется

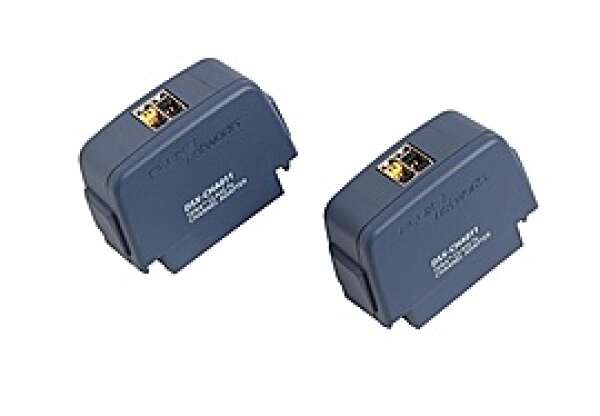

Fluke Networks DSX-CHA011S - Набор канальных адаптеров TERA Cat 7A/Class FA для DSX

Артикул: FL-DSX-CHA011S

Набор канальных адаптеров TERA Cat 7A/Class FA для DSX

Товар не поставляется

Fluke Networks DSX-CHA004S - набор канальных адаптеров CAT 6A/Class EA для DSX

Артикул: FL-DSX-CHA004S

Набор канальных адаптеров CAT 6A/Class EA для DSX

Товар не поставляется

Fluke Networks DSX-PLA011S - Набор адаптеров постоянной линии TERA CAT 7A/Class FA для DSX

Артикул: FL-DSX-PLA011S

Набор адаптеров постоянной линии TERA CAT 7A/Class FA для DSX

Товар не поставляется

Fluke Networks DSX-PLA004S - набор адаптеров постоянной линии CAT 6A/Class EA для DSX

Артикул: FL-DSX-PLA004S

Набор их 2х адаптеров постоянной линии CAT 6A/Class EA для всех приборов серии DSX

Товар не поставляется

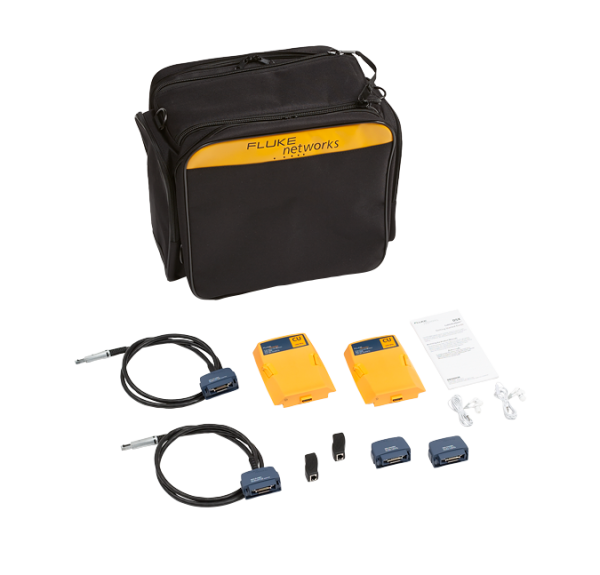

Fluke Networks DSX-ADD - набор из двух модулей DSX для сертификации СКС (медь), для платформы Versiv

Артикул: FL-DSX-ADD

Набор из двух медных модулей DSX-5000 (1 GHz, Cat 6A/класса EA) для сертификации СКС, для платформы Versiv и Versiv2

Товар не поставляется

Fluke Networks FL-PWR-SPLY-30W INTL - универсальный адаптер питания для платформы Versiv, 15V, 2A

Артикул: FL-PWR-SPLY-30W INTL

Универсальный блок питания 30 Вт, 15 В, 2 А с адаптерами для розеток Евро, США, Австралии и Великобритании.

Товар не поставляется
