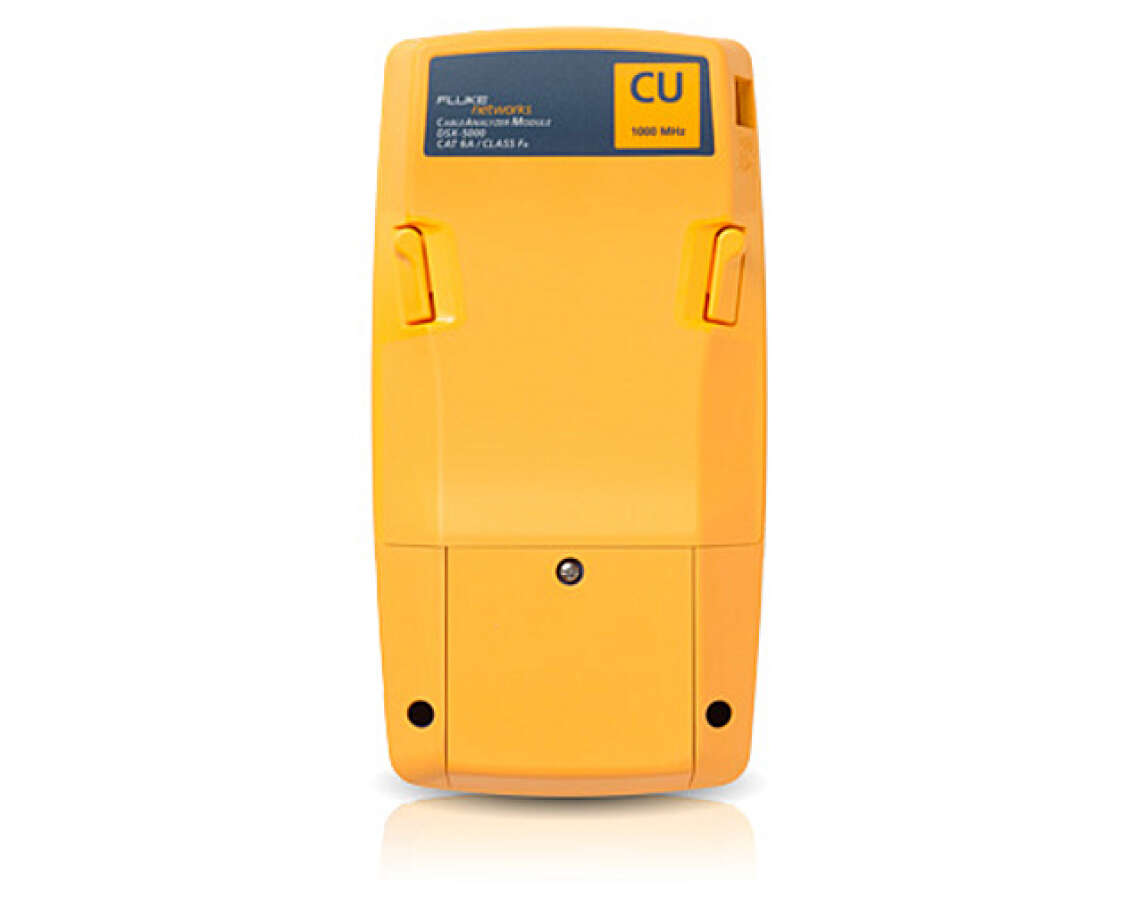

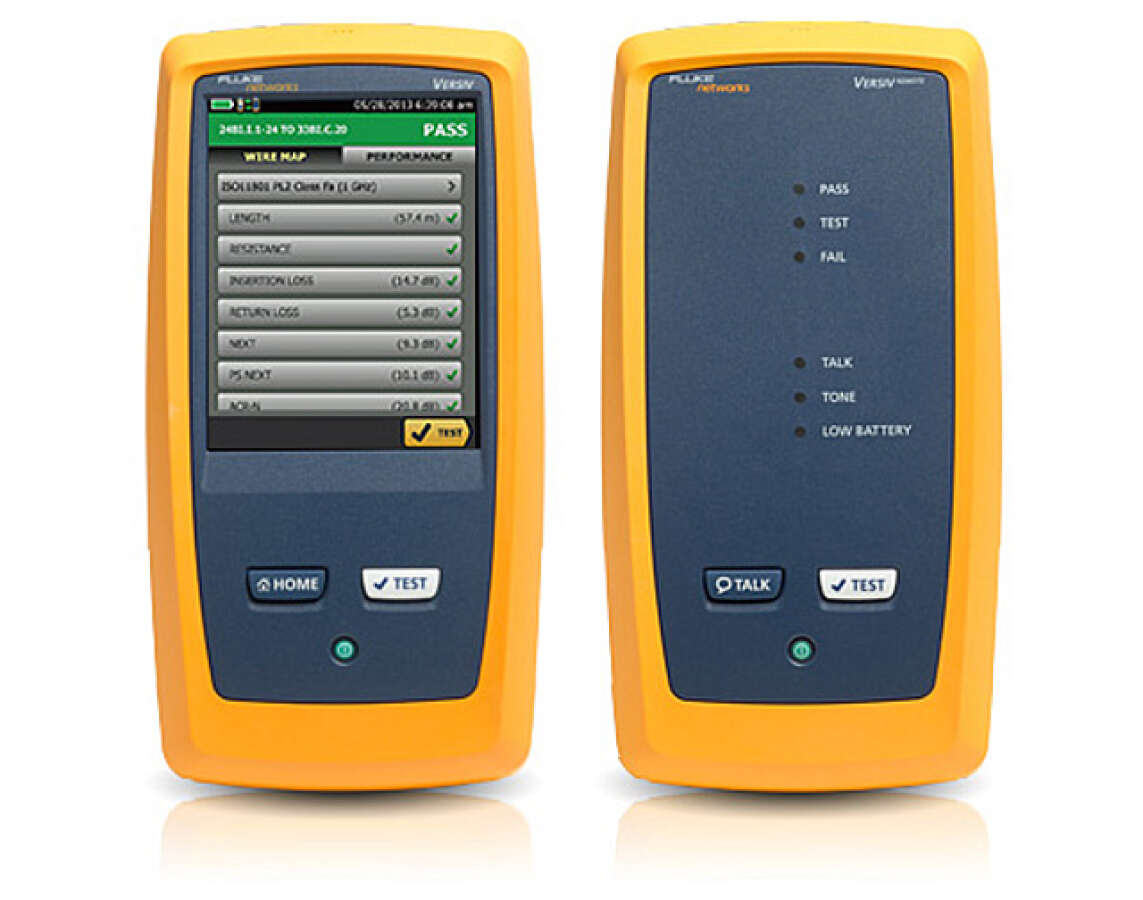

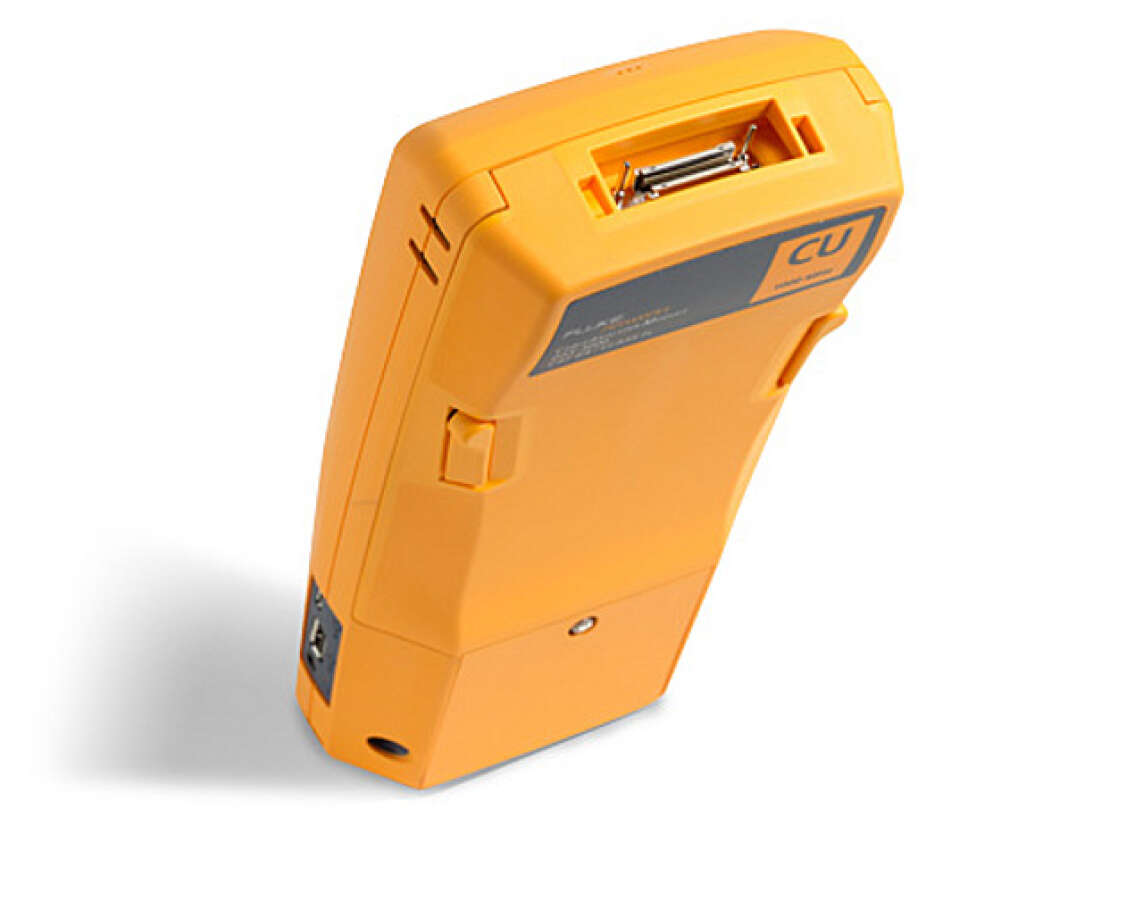

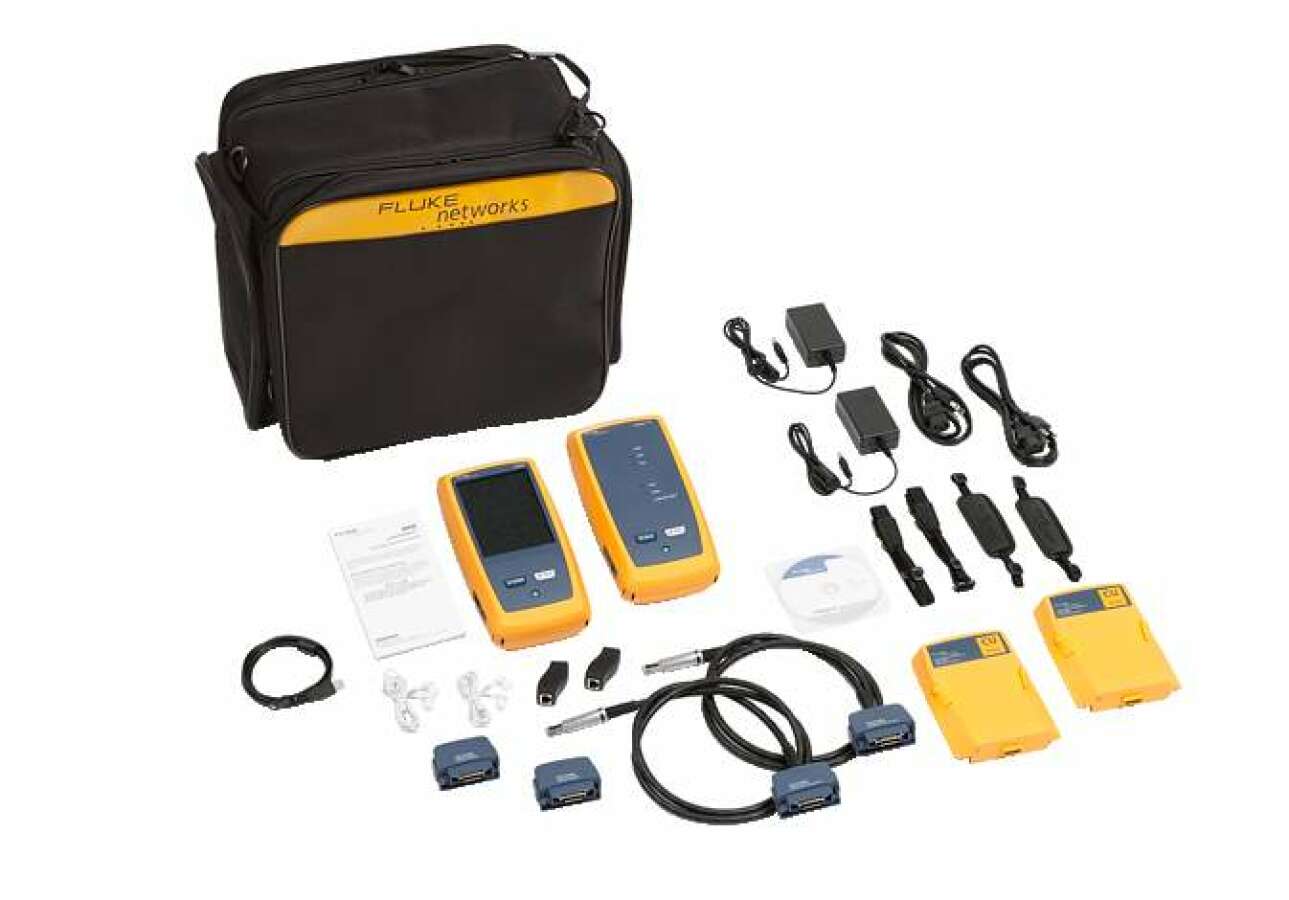

Базовая комплектация кабельного тестера FL-DSX-5000 INTL на базе модульной платформы Versiv имеет два модуля DSX-5000 CableAnalyzer. Подходит для полноценного тестирования и сертификации медных линий СКС.
| Основные функции | DTX-1200 | DTX-1800 | DTX-1500 | DSX-5000 |
|---|---|---|---|---|
| Сертификация категории | 3, 5, 5e, 6 | 3, 5, 5e, 6, 6A,7 | 3, 5, 5e, 6, 6A | 3, 5, 5e, 6, 6A |
| Сертификация классов | C, D, E | C, D, E, Ea, F | C, D, E, Ea | C, D, E, Ea, F, Fa |
| Аттестация | 1000BASE-T | 10GBASE-T | 10GBASE-T | 40GBASE-T |
| Частотный диапазон, МГц | 350 | 900 | 500 | 1200 |
| Время выполнения “Автотест” для кат. 6A | нет | 15 сек | 15 сек | 10 сек |
| Уровень точности | IV | IV | IV | V |
| Сохранение отчетов в памяти (категория 6), шт | 500 | 500 | 500 | 12000 |
| Размер внутренней памяти | 256 Mb | 256 Mb | 256 Mb | 2 Gb |
| Возможность расширение памяти | нет | SD/MMC | нет | SD/MMC |
| Сенсорный цветной дисплей | нет | нет | нет | • |
| Сохранение результатов тестирования в графиков | • | • | • | • |
| Тип батареи и время работы | Li-ION - 12ч | Li-ION - 12ч | Li-ION - 12ч | Li-ION - 8ч |
| Возможность диагностики неисправностей | • | • | • | • |
| Схема разводки (WireMap) | • | • | • | • |
| Затухание | • | • | • | • |
| Задержка распространения | • | • | • | • |
| Возвратные потери | • | • | • | • |
| Сопротивление | • | • | • | • |
| ACR и PSACR | • | • | • | • |
| NEXT и PSNEXT | • | • | • | • |
| ELFEXT и PSELFEXT | • | • | • | • |
| нет | нет | нет | • | |
| нет | нет | нет | • | |
| нет | нет | нет | • | |
| нет | нет | нет | • | |
| нет | нет | нет | • | |
| нет | нет | нет | • | |
| Библиотека типов кабелей | • | • | • | • |
| USB интерфейс | • | • | • | • |
| USB кабель | • | • | • | • |
| Последовательный интерфейс (COM порт) | • | • | • | нет |
| RJ45 интерфейс для удалённого управления | нет | нет | нет | • |
| Адаптер постоянного соединения и канала кат. 6А | нет | • | опция | • |
| Адаптер постоянного соединения и канала кат. 7/7А | нет | опция/нет | нет | опция/опция |
| Поддержка модулей оптического тестера (SM/MM) | • | • | нет | • |
| Поддержка модуля оптического рефлектометра (OTDR) | • | • | нет | • |
| Запуск процедуры “Автотест” с удаленного модуля | • | • | • | • |
| Адаптер с возможностью тестирования AxTalk | нет | опция | нет | встроенный |
| Калибровка (что подлежит калибровке) | прибор | прибор | прибор | только модуль |
| Переговорное устройство | • | • | • | • |
| Сумка для транспортировки | • | • | • | • |
| ПО для обработки результатов | • | • | • | • |
|
Типы кабелей
|
|
|
Кабели LAN с экранированной и неэкранированной витой парой
|
TIA Категории 3, 4, 5, 5e, 6, 6A: 100 Ω
ISO/IEC Класса C, D, E, EA, F, и FA: 100 Ω и 120 Ω
|
|
Адаптеры со стандартным интерфейсом соединения
|
|
|
Адаптеры для тестирования Постоянной линии
|
Тип штекера: экранированный RJ45
Дополнительный тип штекера: Tera |
|
Адаптеры для каналов
|
Тип гнезда: экранированный RJ45
Дополнительный тип гнезда: Tera |
|
Стандарты теста:
|
|
|
TIA
|
Категории 3, 4, 5, 5e, 6, 6A в соответствии с TIA 568-C.2
|
|
ISO/IEC
|
Сертификация класса C и D, E, Ea, F, FA в соответствии с ISO/IEC 11801:2002 и дополнениями
|
|
Максимальная частота
|
1200 МГц
|
|
Общие технические характеристики
|
|
|
Скорость автотеста
|
Полный двусторонний автотест соединений категории 5e или 6/класса D или E: 9 секунды. Полный автотест соединений категории 6A класса EA (обе стороны) 10 секунды
|
|
Поддерживаемые параметры тестирования (Выбранный стандарт тестирования определяет параметры и частотный диапазон тестов)
|
Схема соединений, длина, задержка на прохождение, неравномерность задержки, сопротивление контура DC, вносимые потери (затуханий), потери на отражение (RL), NEXT, отношение перекрестных наводок и затухания (ACR-N), ACR-F (ELFEXT), суммарные ACR-F (ELFEXT), суммарные NEXT, суммарные ACR-N, суммарные наводки на ближнем конце (PS ANEXT), суммарные наводки на дальнем конце (PS AACR-F)
|
|
Защита на входе
|
Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и сверхтока 100 мА. Случайные перенапряжения в сети ISDN не вызовут повреждений
|
|
Дисплей
|
5,7 дюймовый LCD дисплей с емкостным сенсорным экраном
|
|
Корпус
|
Высокопрочный пластик с ударопоглощающим внешним корпусом
|
|
Размеры
|
Основной блок Versiv с установленным модулем DSX-5000 и элементом питания: 2,625 x 5,25 x 11,0 дюйма (6,67 x 13,33 x 27,94 см)
|
|
Масса
|
Основной блок Versiv с установленным модулем DSX-5000 и элементом питания: 1,28 кг
|
|
Основной и удаленный модули:
|
Блок литиево-ионных батарей, 7,2 В
|
|
Типичный срок эксплуатации аккумулятора:
|
8 ч.
|
|
Время зарядки*
|
При выключенном тестере: 4 часов зарядки от 10 % заряда до 90 % заряда.
|
|
Поддерживаемые языки
|
Русский, английский, французский, немецкий, испанский, португальский, японский и упрощенный китайский
|
|
Калибровка
|
1 год (калибровка, проведенная сервисным центром)
|
|
Параметры окружающей среды
|
|
|
Рабочая температура
|
От 0°C до 45 °C
|
|
Температура хранения
|
От -20° C до +50 °C
|
|
Рабочая относительная влажность
|
От 0 % до 90 %, от 0 °C до 35 °C
От 0 % до 70 %, от 35 °C до 45 °C |
|
Вибрация
|
Случайная, 2 г, 5–500 Гц
|
|
Ударная нагрузка
|
Испытание на падение с высоты 1 м с модулем и адаптером и без
|
|
Безопасность
|
CSA 22,2 No. 61010, IEC 61010-1 2nd Edition + Amendments 1, 2
|
|
Рабочая высота над уровнем моря
|
4 000 м
|
|
Электромагнитная совместимость
|
EN 61326-1
|
|
Характеристики производительности**
|
|
|
Режимы тестирования каналов категории 6/класса EA (или категории более низких каналов)
|
Модули DSX-5000 CableAnalyzer превышают требования уровня IIIe TIA 1152 и требования уровня IV IEC 61935-1.
|
|
Режимы тестирования класса FA
|
Модули устройства DSX-5000 CableAnalyzer превышают требования уровня V, согласно 4 редакции IEC 61935-1.
|
|
Длина витой кабельной пары1
|
||
|
|
Без дистанционного управления
|
С дистанционным управлением
|
|
Диапазон
|
800 м
|
150 м
|
|
Разрешение
|
0,1м
|
0,1м
|
|
Точность
|
± (0,3 м + 2 %); 0 м до 150 м
± (0,3 м + 4 %); 150 м до 800 м |
± (0,3 м + 2 %)
|
|
Задержка распространения
|
||
|
|
Без дистанционного управления
|
С дистанционным управлением
|
|
Диапазон
|
4000 нс
|
750 нс
|
|
Разрешение
|
1 нс
|
1 нс
|
|
Точность
|
± (2 нс + 2 %); 0 нс до 750 нс
± (2 нс + 4 %); 750 нс до 4000 нс |
± (2 нс + 2 %)
|
|
Разница задержек
|
|
|
Диапазон
|
От 0 нс до 100 нс
|
|
Разрешение
|
1 нс
|
|
Точность
|
± 10 нс
|
|
Тестирование сопротивления контурного тока
|
|
|
Диапазон
|
0 Ом до 540 Ом
|
|
Разрешение
|
0,1 Ω
|
|
Точность
|
± (1 Ом + 1%)
|
|
Время восстановления после перегрузки
|
Менее 10 минут для номинальной погрешности после перегрузки. Напоминание при повторяющемся или длительном перенапряжении.
|
Уникальные функции DSX-5000:
Стандарты:
Производительность DSX-5000:
Система управления ProjX™:
Система ProjX™ от Versiv управляет задачами, начиная с настройки до приемочных испытаний, обеспечивая правильное выполнение всех испытаний. Введенная один раз подробная информация о проекте будет сохранена программой ProjX в файле проекта с наименованием, которое будет понятно всей команде. Изменение модулей и проектов возможно без повторного ввода подробной информации. Поддержка нескольких тестеров на одном проекте путем предоставления общественного доступа к проектным файлам с помощью USB-накопителей или электронной почты. Простота и эффективность сошлись воедино.
>>
>>

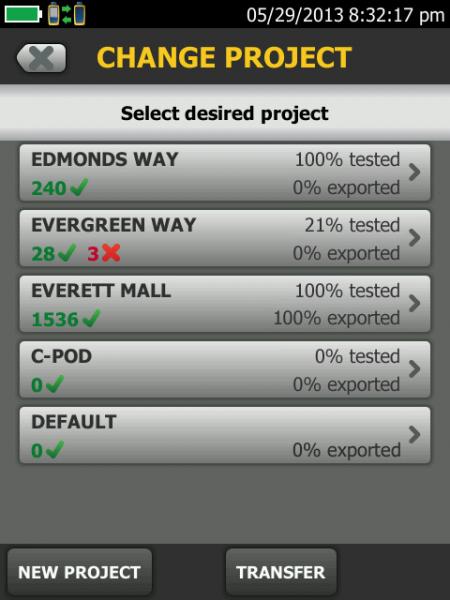

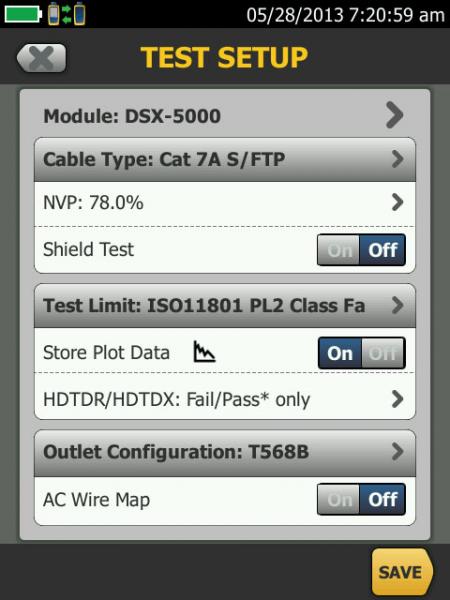

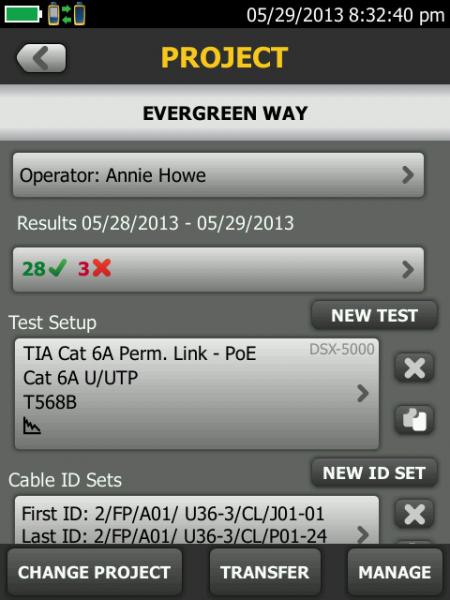

| Настройка или просмотр пределов тестирования и характеристики тестирования. | Экран меню проекта отображает процент выполнения на каждый проект. |
Экран проекта отображает подробную информацию о проекте с точностью до минуты. |

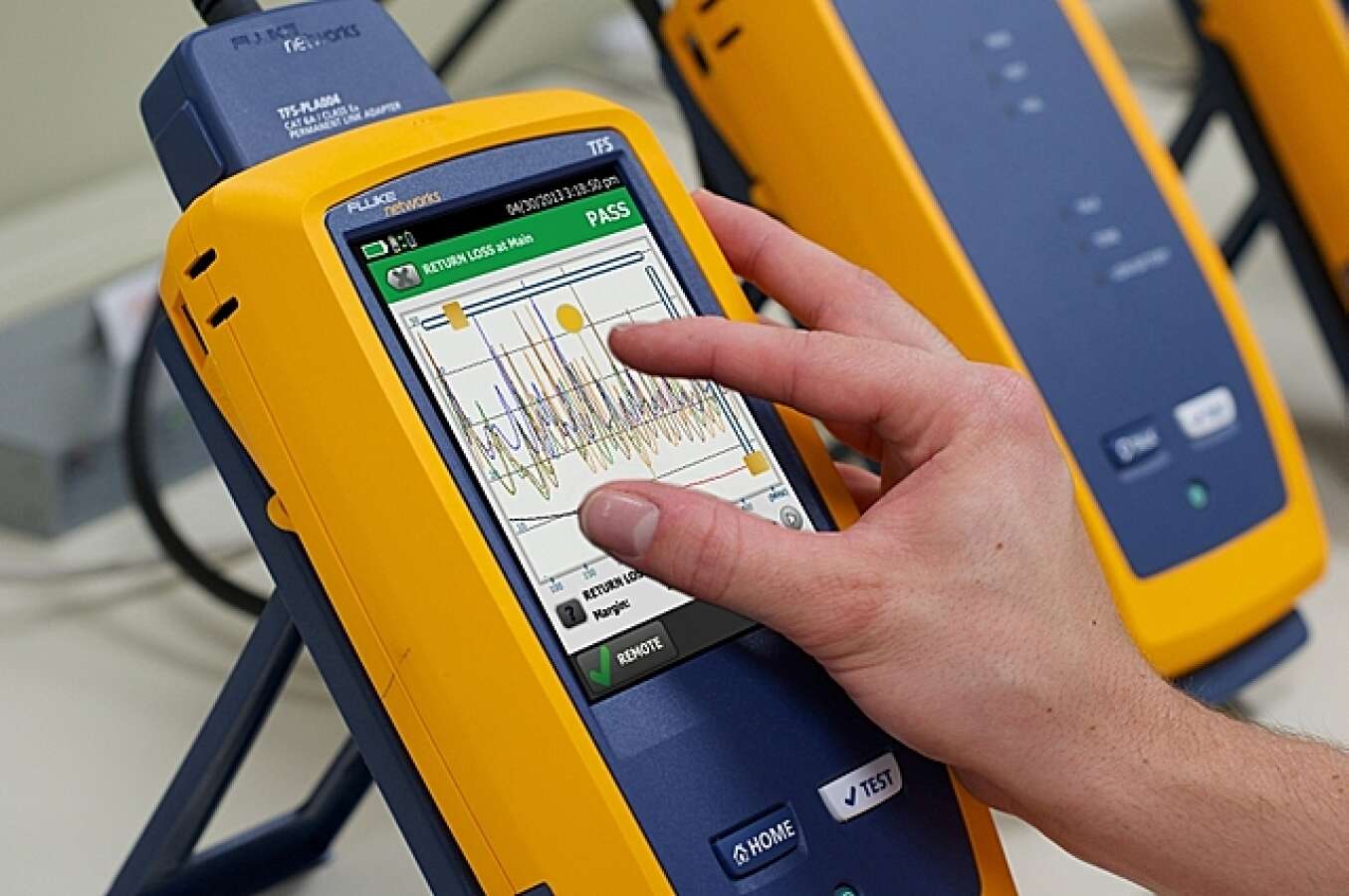

Пользовательский интерфейс Taptive™:
Теперь существует возможность тестировать разные типы проводников так же просто, как пользоваться смартфоном. Просто выберите проект ProjX, над которым Вы работаете, и на большом экране высветится испытание, которое необходимо выполнить. Taptive позволяет получить более легкий доступ к общей инфраструктуре кабельных соединений.
Интерфейс Taptive упрощает настройку,
исключает ошибки и ускоряет поиск и устранение неисправностей.

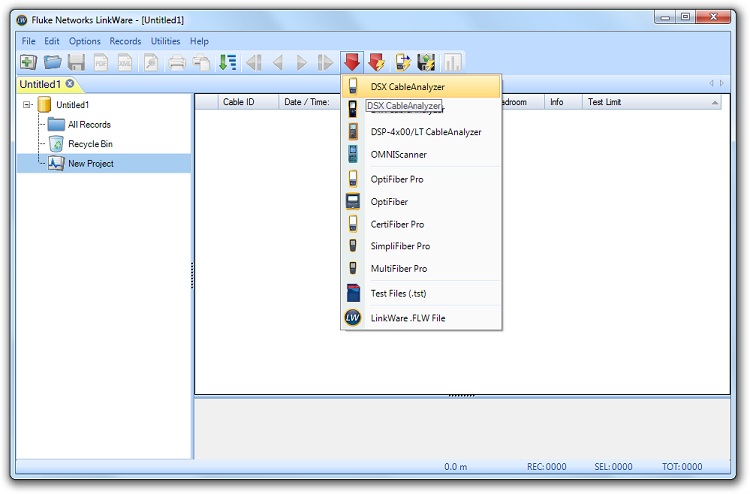

Программное обеспечение LinkWare™ для управления результатами тестирования:
У менеджеров проектов есть все возможности для наблюдения за рабочим процессом и консолидации результатов тестирования.

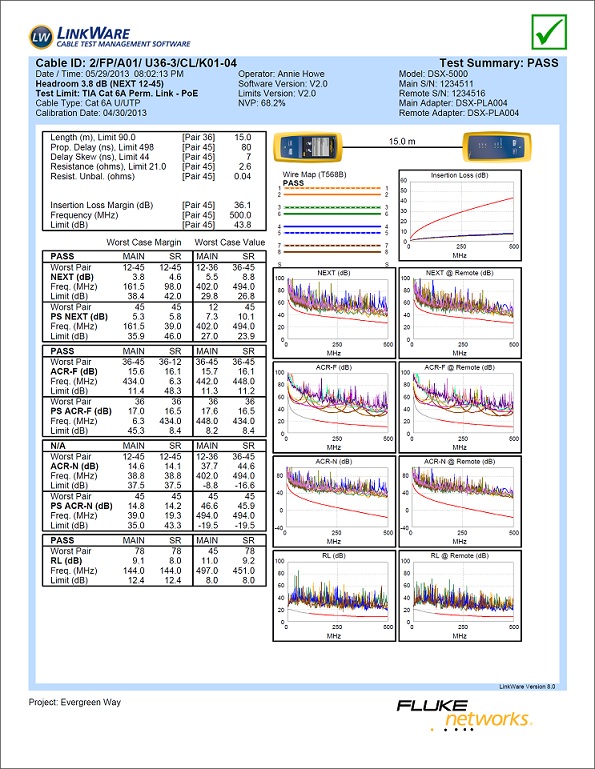

LinkWare объединяет данные в единый отчет, упрощая использование для клиентов и демонстрируя качество и мастерство программирования. LinkWare stats предоставляет автоматические статистические отчеты, которые преобразуют результаты испытаний в графики для наглядной демонстрации производительности. Отчет даже обобщает данные о кабельных соединениях и волоконно-оптической инфраструктуре в одном компактном, графическом формате, благодаря чему проверка предельных значений и выявление аномалий становятся значительно проще.
Интегрируйте тесты с других тестеров в один обобщенный отчет.
LinkWare Stats обобщает все данные проекта.
