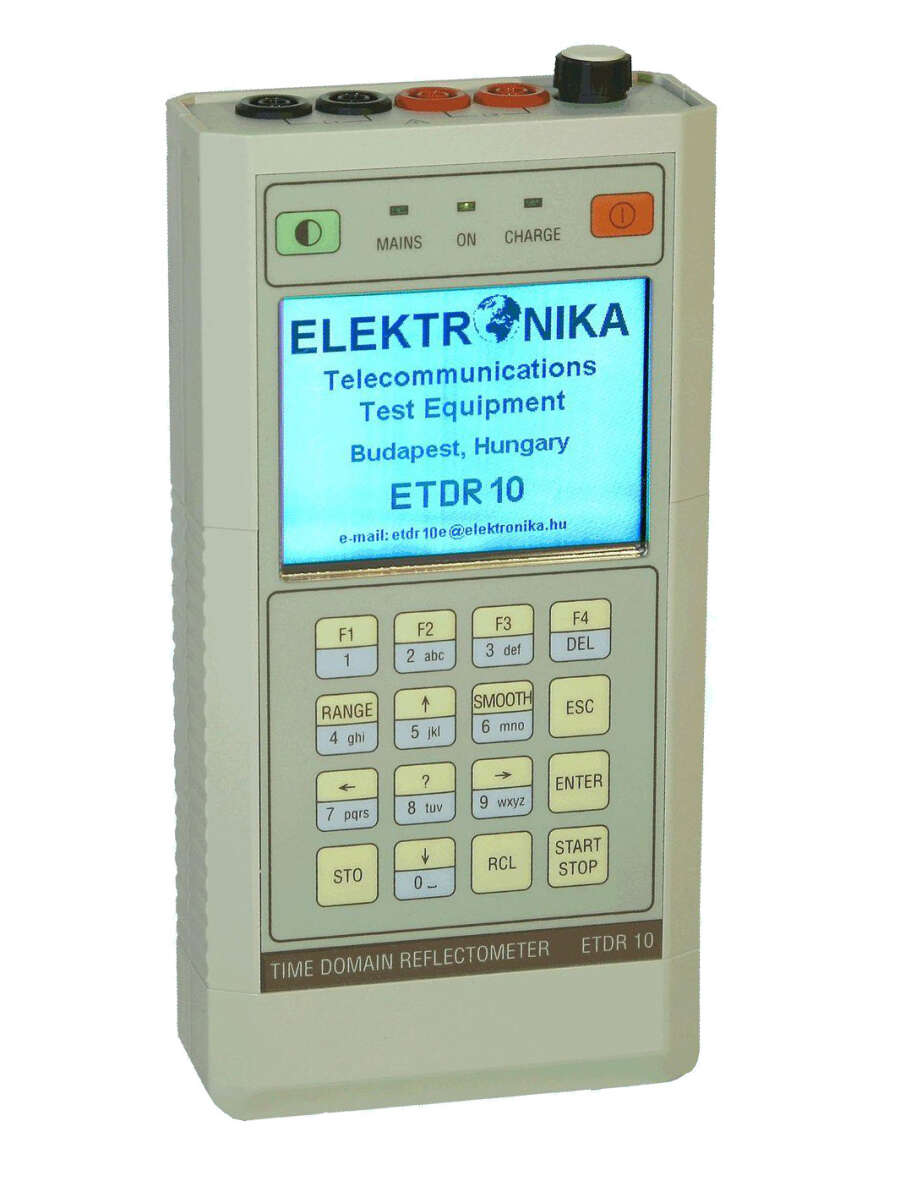

Elektronika ETDR 10 - импульсный рефлектометр для медных кабелей связи

Артикул: ELK-ETDR10

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

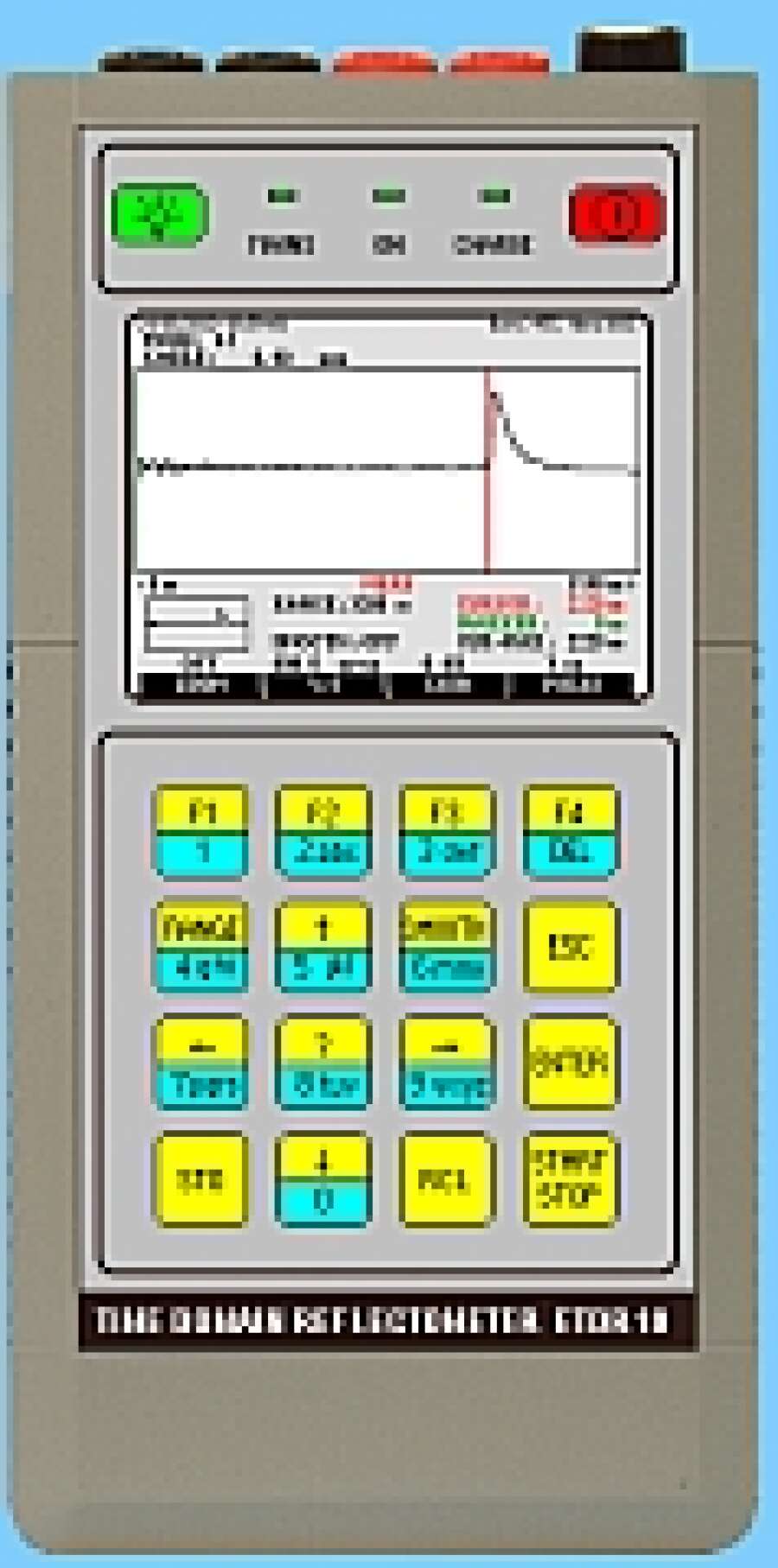

Elektronika ETDR 10 - импульсный рефлектометр для диагностики и локализации повреждений в симметричных кабелях связи. Он удобен в эксплуатации, обладает дружественным русскоязычным меню и ярким ЖК дисплеем с подсветкой. А оптимизированные методы передачи импульсов и дискретизации совместно с  фильтрацией и обработкой сигналов, позволяют получить четкую рефлектограмму и увеличить длину тестируемой линии до 32 км.

Для удобства работы "в поле" ETDR 10 имеет малые габариты и снабжен аккумулятором, который обеспечивает работу прибора в течении 8-ми часов.

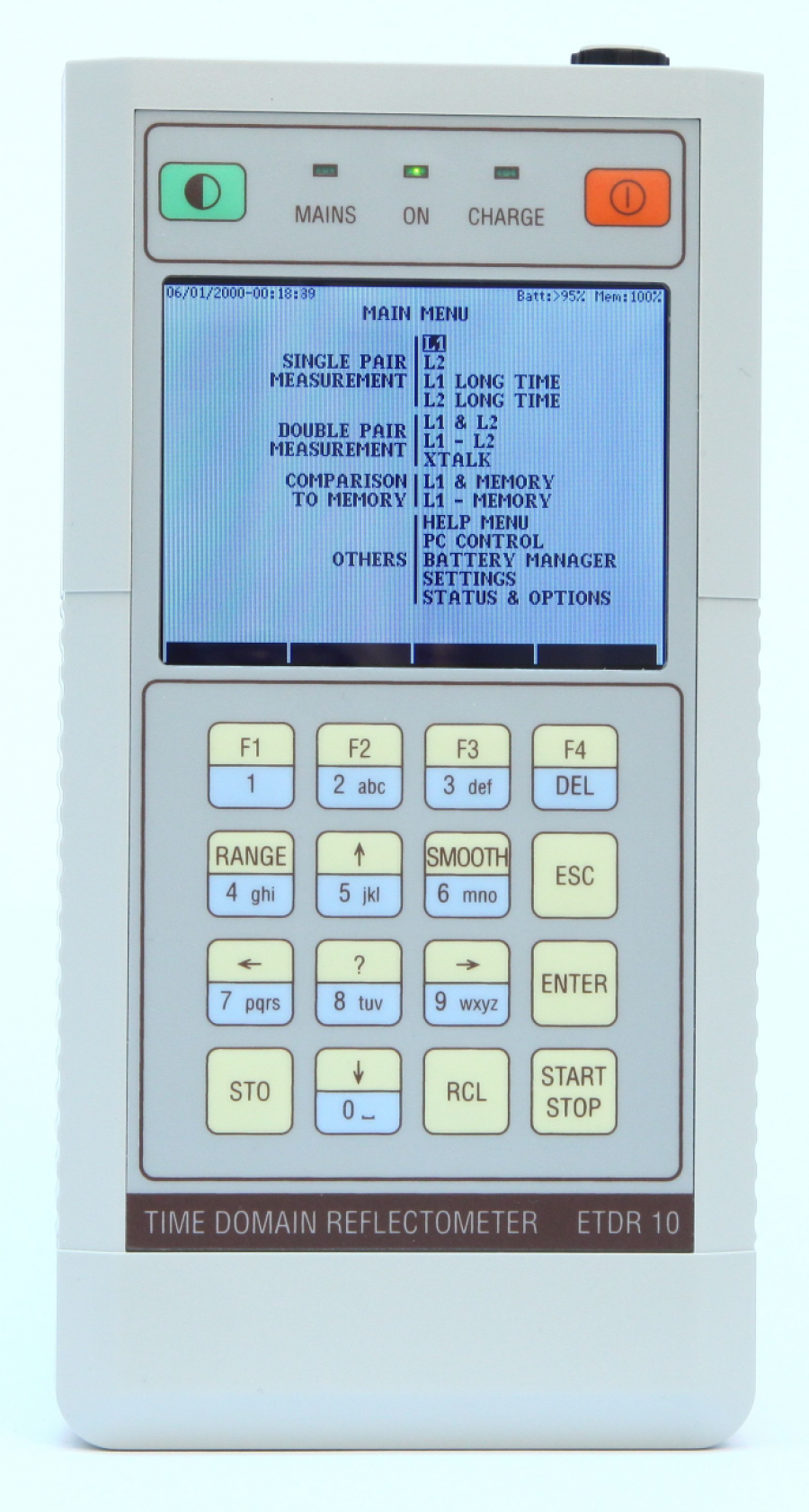

Режимы работы Elektronika ETDR 10

Наименование режима Описание
L1; L2 Анализ одной пары кабеля

L1 long time

L2 long time

Определение плавающих неисправностей (кратковременно возникающих)
XTALK Передача на L2, прием от L1

L1 & L2

Сравнение двух пар
L1 - L2 Вычитание рефлектограмм двух пар

L1 & MEMORY

Сравнение рефлектограмм пары и сохраненной в памяти
L1 - MEMORY Вычитание рефлектограмм пары и сохраненной в памяти

Комплект поставки ETDR 10

Комплектующая Количество, шт
Рефлектометр ETDR 10 1
Аккумуляторная батарея 1
Блок питания от сети переменного тока 1
Комплект измерительных кабелей (красный, черный) 1
Кабель USB 1
Сумка для переноски 1

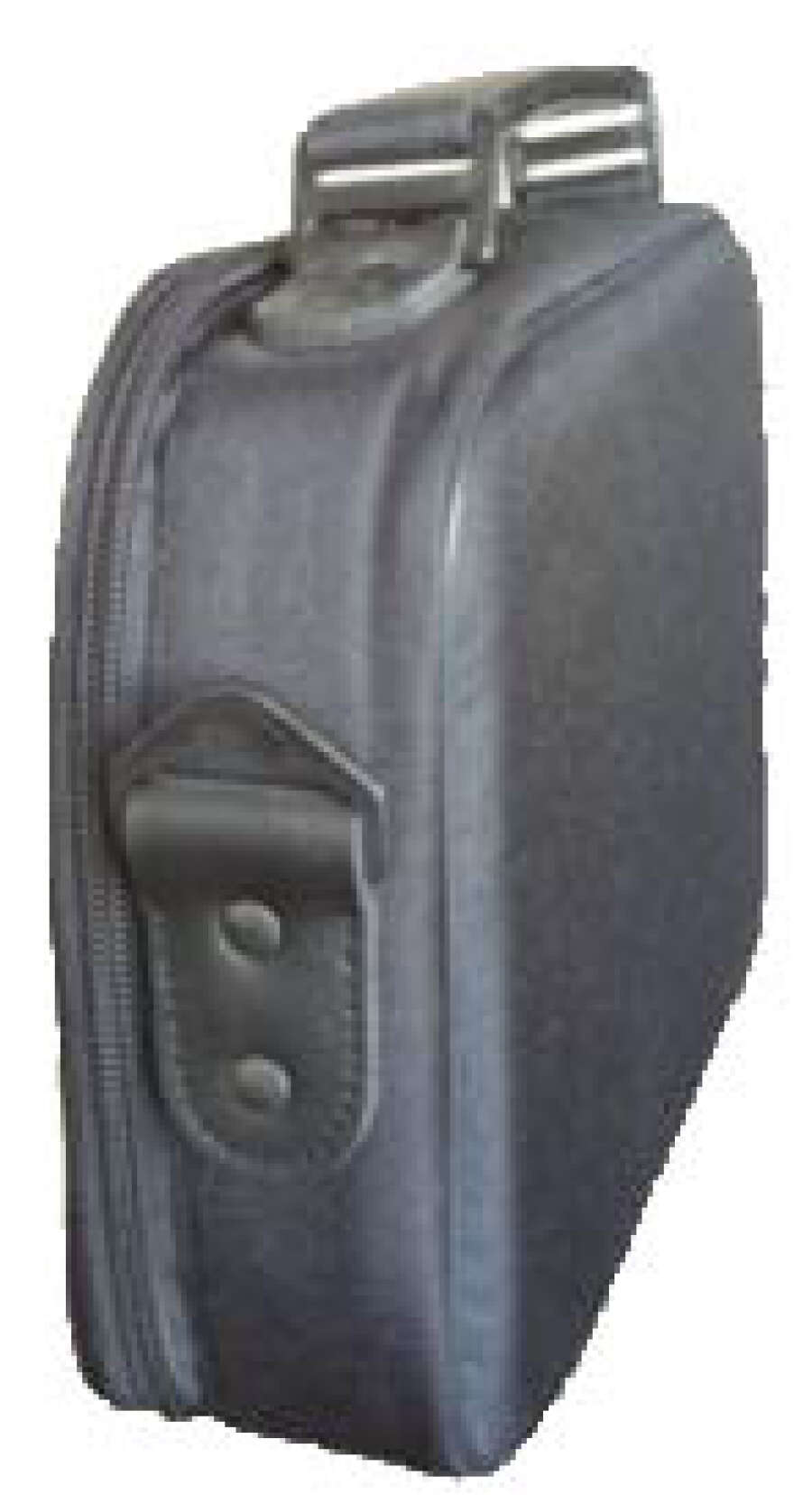

Наплечный ремень 1
CD диск 1
Инструкция по эксплуатации 1
Сертификат заводской калибровки 1



Технические характеристики Elektronika ETDR 10

Параметр Значение
Диапазон измерений до 32 км
Калиброванные диапазоны 16 м, 32 м, 64 м, 160 м, 320 м, 640 м, 1600 м, 3200 м, 6400 м, 16000 м, 32 000 м
Увеличение масштаба Выкл.; 2,5; 5
Оценка результатов с помощью курсора и маркера в метрах
Разрешение
с увеличением масштаба 0,06% от диапазона
без увеличения масштаба 0,3% от диапазона
Погрешность
Дискретность 0,01 м
Погрешность определения места повреждения 0.2% от диапазона
Регулировка усиления
Диапазон от 0 до 90 дБ
Шаги 6 дБ/шаг
Характеристики импульса
Амплитуда от 1,3 до 12 В на 120 Oм
Ширина для непупинизированных кабелей 3, 6, 10, 30, 60, 100, 300, 600 нс, 1, 3, 6 мкс
Ширина для пупинизированных кабелей 330 мкс
Присоединение к линии
Импеданс 120 Ом симметричный
Защита входа 350 Вэфф, 50 Гц; 500 В пост тока
Регулировка баланса . от 50 до 270 Ом
Память и связь с ПК
Количество ячеек памяти
  • для рефлекитограмм: 50 шт
  • для настроек: 10 шт
  • для сохраняемых пользователем значений PVF: 10 шт
  • для параметров стандартных кабелей: 30 шт
Порт для связи с ПК USB
Питание
Напряжение питания от сети 230В
Тип аккумуляторной батареи NiMH
Возможность питания от втомобильного прикуривателя опция
Время зарядки аккумулятора 3 часа (зарядка не требует извлечения батареи с прибора)
Время работы от заряженной батареи 8 часов
Общие параметры
Дисплей цветной, TFT ЖК 320 х 240 точек
Язык меню английский, немецкий, русский
Температура эксплуатации от -10 до +50°C
Температура хранения от -20 до +70°C
Габариты 200 x 100 x 40 мм
Вес 0,8 кг

Рефлектометр Elektronika ETDR 10 позволяет определить и локализовать следующие повреждения кабеля:

  • обрыв жилы или пары
  • короткое замыкание в паре и между жилами разных пар
  • замыкание на землю, наличие воды в кабеле
  • перепутанные пары
  • плавающие (периодически возникающие) неисправности

Режимы работы Elektronika ETDR 10

Наименование режима Описание
L1; L2 Анализ одной пары кабеля

L1 long time

L2 long time

Определение плавающих неисправностей (кратковременно возникающих)
XTALK Передача на L2, прием от L1

L1 & L2

Сравнение двух пар
L1 - L2 Вычитание рефлектограмм двух пар

L1 & MEMORY

Сравнение рефлектограмм пары и сохраненной в памяти
L1 - MEMORY Вычитание рефлектограмм пары и сохраненной в памяти

Аксессуары к рефлектометру Elektronika ETDR 10

Код по каталогу Наименование
ELK-EBF 10 Фильтр блокировки  к прибору ETDR 10
ELK-EAA-10 Адаптер для автомобильной батареи EAA 10
